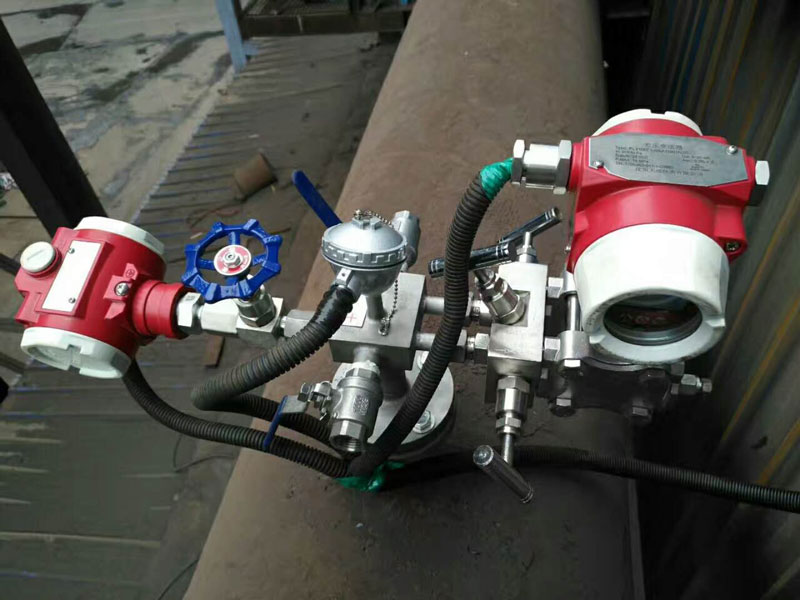

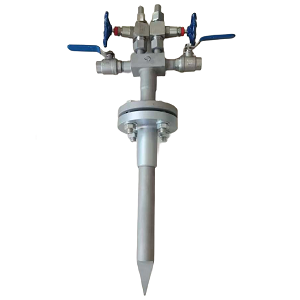

เครื่องวัดอัตราการไหลพิโตบา

1. ภาพรวมผลิตภัณฑ์

เครื่องวัดอัตราการไหล Pitoba เป็นเครื่องวัดอัตราการไหลแบบท่อ Pitot เฉลี่ยที่ออกแบบมาเพื่อการวัดอัตราการไหลของก๊าซ ไอ และของเหลวที่เชื่อถือได้ในกระบวนการทางอุตสาหกรรม

เหมาะเป็นพิเศษสำหรับสื่อที่สกปรกและรุนแรง เช่น ก๊าซไอเสีย ก๊าซเตาโค้ก ก๊าซเตาหลอม และก๊าซถ่านหินที่มีฝุ่น ทาร์ หรือสารปนเปื้อนอื่นๆ

สื่อที่วัดโดยทั่วไปได้แก่:

• ก๊าซ: อากาศ (อากาศหลัก / อากาศรอง) ออกซิเจน ไฮโดรเจน ก๊าซแห้ง ก๊าซแปลง ก๊าซเตาหลอม ก๊าซผู้ผลิต ก๊าซเตาโค้ก ก๊าซธรรมชาติ ก๊าซ LPG ก๊าซไอเสีย ก๊าซกระบวนการทางเคมี ฯลฯ
• ไอน้ำ / ไอระเหย: ไอร้อนจัด, ไออิ่มตัว, ไอเปียก, ไอสองทิศทาง
• ของเหลว: น้ำ ท่อน้ำที่เติมเพียงบางส่วน น้ำมันล้าง น้ำมันเบนซิน น้ำมันเบา ทาร์ น้ำมันหนัก น้ำมันดิบ ของเหลวที่กัดกร่อน พาราฟิน และของเหลวในกระบวนการ

2. ทำไมต้องใช้ Pitoba Flow Meter

การดำเนินการทางอุตสาหกรรมในระยะยาวได้พิสูจน์แล้วว่า Pitoba Flow Meter สามารถแก้ไขความท้าทายที่ยากสำหรับเครื่องวัดอัตราการไหลแบบธรรมดาได้:

1. ทนทานต่อการอุดตันและการสึกหรอในระบบวัดความเร็วลมหลักและปริมาณลมในอุตสาหกรรมพลังงาน
2. จัดการกับการวัดไอน้ำหลักที่อุณหภูมิสูง แรงดันสูง และความเร็วสูง
3. ลดปัญหาการอุดตันเมื่อวัดก๊าซอุตสาหกรรมต่างๆ
4. ใช้งานได้กับท่อที่มีเส้นผ่านศูนย์กลางเล็กมากและใหญ่ (20 มม. ถึง 8,000 มม.) และในสภาวะการไหลต่ำ
5. รองรับการติดตั้งแบบก๊อกน้ำร้อน / แรงดัน โดยไม่ต้องปิดเครื่อง
6. ช่วยให้ทำความสะอาดและขุดลอกแบบออนไลน์ได้โดยไม่ต้องหยุดการผลิต
7. สามารถใช้งานได้กับท่อที่มีหน้าตัดไม่มาตรฐาน (สี่เหลี่ยมจัตุรัส, สี่เหลี่ยมผืนผ้า, เพชร, สี่เหลี่ยมคางหมู, วงรี, รูปสามเหลี่ยม ฯลฯ)
8. รองรับการสอบเทียบและการตรวจสอบด้วยอุปกรณ์ตรวจสอบหลายรายการ
9. สามารถวัดสื่อที่มีความหนืดสูง เช่น น้ำมันดิบ น้ำมันดิน และน้ำมันหนัก
10. ยังวัดได้ตรงจุดที่ท่อตรงไม่พอครับ

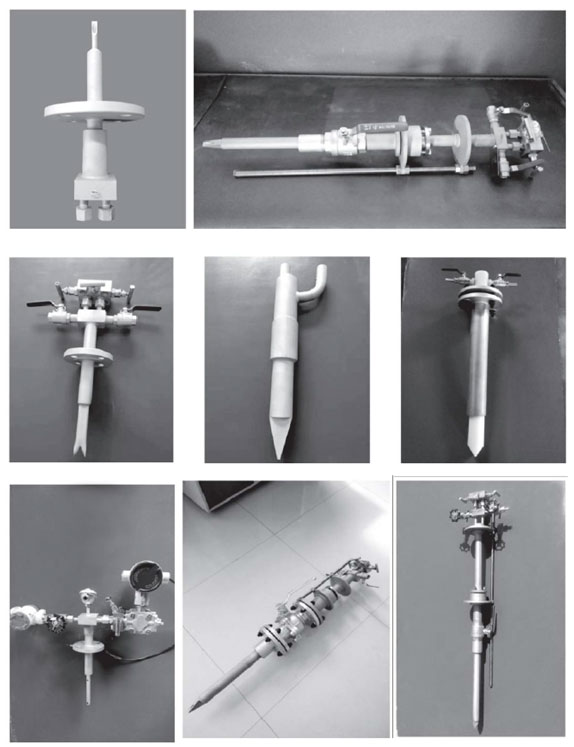

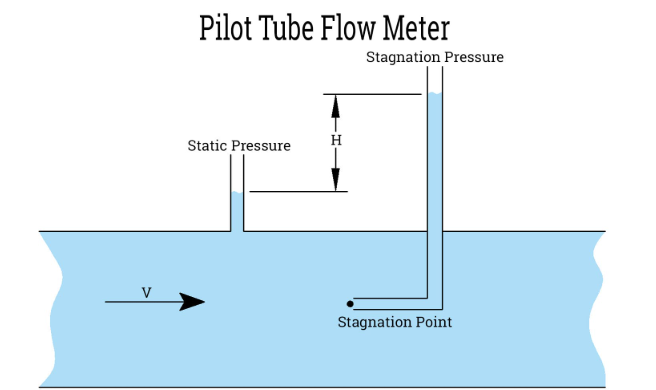

3. หลักการทำงาน (เทคโนโลยี Pitot Tube)

หลักการทำงานของ Pitot-Bar อิงตามท่อ Pitot

เครื่องวัดอัตราการไหล Pitoba เป็นเครื่องวัดอัตราการไหลแบบท่อ Pitot เฉลี่ย เป็นเครื่องวัดอัตราการไหลแบบความดันต่างที่ออกแบบตามมาตรฐาน ISO 3966 (การวัดอัตราการไหลของของไหลในท่อปิด - วิธีพื้นที่ความเร็วโดยใช้ท่อความดันสถิต Pitot)

วิธีการทำงาน:

1. เซ็นเซอร์ (Pitot bar) จะถูกเสียบเข้าไปตรงกลางท่อ
2. พอร์ตแรงดันรวมบนหัววัดจะหันเข้าสู่กระแสน้ำโดยตรง
3. เซ็นเซอร์วัดแรงดัน 2 ตำแหน่งที่ตำแหน่งเดียวกัน:
   • แรงกดดันรวม (ความซบเซา)
   • แรงดันสถิต
4. ความแตกต่างระหว่างความดันรวมและความดันสถิตคือความดันพลศาสตร์ของไหล ความดันส่วนต่างนี้สัมพันธ์โดยตรงกับความเร็วการไหล ณ จุดนั้น
5. เครื่องวัดนี้ใช้โครงสร้าง Pitot แบบหาค่าเฉลี่ยเพื่อสร้างความสัมพันธ์ที่ผ่านการสอบเทียบระหว่างความดันต่างที่วัดได้และความเร็วการไหลเฉลี่ยของหน้าตัดท่อ
6. อัตราการไหลจะคำนวณจาก:
   • ความเร็วการไหลเฉลี่ย และ
   • พื้นที่หน้าตัดภายในที่มีประสิทธิภาพของท่อ

สัญญาณเหล่านี้จะถูกส่งไปยังคอมพิวเตอร์การไหลหรือระบบ DCS ระบบจะทำการชดเชยอุณหภูมิและความดัน และให้ข้อมูลต่อไปนี้

• ความดันที่แตกต่างกัน
• แรงดันคงที่
• อุณหภูมิ
• อัตราการไหลทันที
• การไหลรวม
• ความเร็ว
• ความร้อน/พลังงาน (สำหรับไอน้ำ)

หลักการที่ใช้ Pitot-tube นี้ได้รับการพัฒนาและเชื่อถือได้ในอุตสาหกรรมการบินและอวกาศ ท่อ Pitot ถูกใช้อย่างแพร่หลายในการทดสอบในอุโมงค์ลม การทดสอบอากาศพลศาสตร์ของเครื่องยนต์อากาศยาน และแม้กระทั่งเป็นหัววัดความเร็วอากาศบนเครื่องบิน

4. ลักษณะการทำงาน

1. ประหยัดพลังงาน / แทบไม่สูญเสียแรงดัน
   หัววัด Pitoba โดยทั่วไปทำจากสแตนเลสสตีลที่มีเส้นผ่านศูนย์กลางประมาณ 30 มิลลิเมตร จึงทำให้เกิดการอุดตันในท่อน้อยที่สุด เมื่อเทียบกับแผ่นออริฟิสแบบดั้งเดิมและส่วนประกอบควบคุมแรงดันอื่นๆ การสูญเสียแรงดันจะต่ำมาก ซึ่งช่วยลดต้นทุนการดำเนินงาน
2. ความสามารถในการทนอุณหภูมิสูงและแรงดันสูง
   หัววัดทำจากสแตนเลสสตีล 304/316 หรือโลหะผสมพิเศษ ขึ้นอยู่กับชนิดของวัสดุ หัววัดสามารถทำงานได้ที่อุณหภูมิสูงถึง 650 องศาเซลเซียส ภายใต้การกำหนดค่ามาตรฐาน และสูงถึง 800 องศาเซลเซียส หรือสูงกว่า หากใช้การออกแบบพิเศษ (เช่น การเคลือบเซรามิก เช่น Al₂O₃) แรงดันสูงสุด 25 MPa เป็นมาตรฐาน และสูงสุด 32 MPa สำหรับการใช้งานพิเศษ
3. ความน่าเชื่อถือสูงในการบริการที่สกปรก
   ช่องแรงดันภายในได้รับการออกแบบให้ตัวกลางภายในแทบจะนิ่งสนิท และอนุภาคหรือน้ำมันดินไม่สามารถถูกพัดพาเข้าไปได้ง่าย วิธีนี้ช่วยรักษาความแม่นยำได้ยาวนาน แม้ในก๊าซที่มีฝุ่นและมีส่วนผสมของน้ำมันดิน เช่น ก๊าซไอเสีย
4. ติดตั้งง่าย
   การติดตั้งทำได้โดยการเจาะ/การต๊าปแบบร้อนที่ท่อ และสอดหัววัดเข้ากับแนวแกนกลาง มิเตอร์วัดอัตราการไหลสามารถเชื่อมหรือติดตั้งหน้าแปลนได้ การติดตั้งแบบใช้แรงดัน (การต๊าปแบบร้อน) สามารถทำได้ในหลายกรณี
5. การบำรุงรักษาต่ำ
   โดยทั่วไปแล้ว อุปกรณ์วัดหลัก (หัววัด) ไม่จำเป็นต้องบำรุงรักษาตามปกติ จำเป็นต้องทำการสอบเทียบศูนย์/ช่วงของเครื่องส่งสัญญาณความดันต่างเป็นระยะๆ และการตรวจสอบสัญญาณแอนะล็อกไปยังเครื่องมือวัดรองเท่านั้น
6. ช่วงการวัดกว้าง
   • อัตราการไหลของก๊าซ ≥ ~6 ม./วินาที
   • อัตราการไหลของของเหลว ≥ ~0.5 ม./วินาที
     จึงเหมาะสำหรับทั้งอัตราการไหลต่ำและเส้นผ่านศูนย์กลางท่อขนาดใหญ่ สามารถใช้ได้กับก๊าซ ไอระเหย และของเหลวต่างๆ รวมถึงน้ำมันดิน น้ำมันดิบ น้ำมันหนัก และสารละลายเคมี
7. รูปทรงท่อแบบยืดหยุ่น
   ต่างจากเครื่องวัดอัตราการไหลแบบอินไลน์ทั่วไปที่ต้องใช้ท่อกลมและท่อตรงยาว เทคโนโลยีนี้สามารถนำไปใช้กับท่อที่มีหน้าตัดกลม วงรี สี่เหลี่ยมจัตุรัส สี่เหลี่ยมผืนผ้า สามเหลี่ยม สี่เหลี่ยมคางหมู และแบบอื่นๆ ได้ นอกจากนี้ยังทนทานต่อสภาพท่อตรงที่สั้นกว่าอีกด้วย
8. เครื่องมือรองอัจฉริยะ
   เครื่องวัดอัตราการไหล Pitoba สามารถจับคู่กับเครื่องส่งสัญญาณ/ตัวรวมอัจฉริยะสำหรับการแสดงผลแบบดิจิทัลในพื้นที่และการสื่อสารระยะไกล (ไปยัง DCS / SCADA ของโรงงาน) เพื่อรองรับการตรวจสอบแบบรวมศูนย์
9. ความสามารถในการให้บริการออนไลน์
   สำหรับจุดวัดที่ไม่สามารถปิดเครื่องได้ สามารถติดตั้งหัววัด ทำความสะอาด หรือขุดลอกแบบออนไลน์ได้ แม้แต่กับสื่อที่มีการปนเปื้อนสูง

5. ข้อมูลจำเพาะทางเทคนิค

6. สรุป

เครื่องวัดอัตราการไหล Pitoba เป็นเครื่องวัดอัตราการไหลแบบท่อ Pitot ตามมาตรฐาน ISO 3966 ที่มีการใช้งานที่กว้างขวางเป็นพิเศษ ได้แก่ ก๊าซ ไอ หรือของเหลว สะอาดหรือสกปรก อุณหภูมิต่ำหรือสูง แรงดันต่ำหรือสูง ขนาดท่อเล็กหรือใหญ่เป็นพิเศษ

ผสมผสานการสูญเสียแรงดันต่ำ การติดตั้งง่าย การบริการออนไลน์ และการชดเชยอัจฉริยะ (แรงดัน + อุณหภูมิ) เพื่อมอบการวัดอัตราการไหลที่เสถียรและแม่นยำในสภาพแวดล้อมทางอุตสาหกรรมที่ต้องการความแม่นยำสูง
