ข้อมูลทั้งหมดเกี่ยวกับเครื่องส่งสัญญาณความดัน 4-20mA

Pressure Transmitter 4-20mA คืออะไร?

เครื่องส่งสัญญาณความดันที่มีเอาต์พุต 4-20mA เป็นอุปกรณ์วัดความดันที่ใช้ในโรงงานหรือสถานที่อื่นๆ ซึ่งจะเปลี่ยนค่าความดันที่อ่านได้เป็นสัญญาณกระแสไฟฟ้าที่มีช่วงตั้งแต่ 4 ถึง 20 มิลลิแอมแปร์ สัญญาณอนาล็อกนี้ (ซึ่งแตกต่างจาก เครื่องส่งสัญญาณความดันเอาต์พุตแบบดิจิทัล ) จะแสดงความดันที่วัดได้ในลักษณะที่เป็นสัดส่วนกับค่าที่วัดได้จริง ตัวอย่างเช่น 4mA มักหมายถึงไม่มีความดัน (0 psi) หรือความดันต่ำสุด และ 20mA หมายถึงความดันสูงสุดที่ตัวแปลงสัญญาณความดันสามารถรองรับได้ (หรือค่าสูงสุดที่ผู้ใช้ต้องการใช้) เอาต์พุตอนาล็อกมาตรฐานนี้หมายความว่าตัวแปลงสัญญาณความดัน 4-20mA สามารถทำงานร่วมกับตัวควบคุมลอจิกแบบตั้งโปรแกรมได้ (PLC) ระบบควบคุมแบบกระจาย (DCS) หรือระบบรวบรวมข้อมูลในอุตสาหกรรมใดๆ ซึ่งแตกต่างจากมาตรวัดความดันเชิงกล ซึ่งปกติแล้วไม่สามารถรับเอาต์พุตอนาล็อกจากมาตรวัดเหล่านี้ได้
มาตรฐาน 4-20mA กลายเป็นส่วนสำคัญที่สุดของเครื่องมือวัดทางอุตสาหกรรม เนื่องจากมีข้อดีมากมาย สัญญาณกระแสไฟฟ้า 4-20mA จะไม่ได้รับผลกระทบจากแรงดันตกคร่อมที่เกิดขึ้นเมื่อสายเชื่อมต่อยาวมาก ซึ่งแตกต่างจากตัวแปลงสัญญาณแรงดันสัญญาณแรงดันไฟฟ้า (เช่น 0-5V DC) นอกจากนี้ แรงดันศูนย์ที่ 4mA ยังช่วยให้ผู้ปฏิบัติงานสามารถแยกความแตกต่างระหว่างค่าที่อ่านได้จริงกับค่าที่สายขาดหรือเครื่องส่งสัญญาณเสีย ซึ่งจะแสดงค่า 0mA คุณสมบัติการวินิจฉัยนี้ทำให้ตัวแปลงสัญญาณแรงดัน 4-20mA จำเป็นสำหรับการใช้งานที่สำคัญด้านความปลอดภัยในโรงงานน้ำมันและก๊าซ โรงบำบัดน้ำ โรงยา และโรงงานผลิต

เหตุใดเราจึงชอบใช้เครื่องส่งสัญญาณความดัน Transducer แบบลูป 4-20mA?

วิศวกรใช้ตัวแปลงสัญญาณแรงดัน 4-20mA เนื่องจากมีข้อดีหลายประการทั้งในด้านการปฏิบัติงานและเศรษฐกิจ ประการแรก เซ็นเซอร์แรงดันแบบอะนาล็อกเหล่านี้ช่วยให้โรงงานต่างๆ ตรวจสอบแรงดัน (หรือแรงดันลบ แรงดันต่าง แรงดันผสม หรือแรงดันสุญญากาศ) ได้แบบเรียลไทม์ ซึ่งช่วยให้ช่างเทคนิคด้านเครื่องมือวัดในโรงงานสามารถคาดการณ์การบำรุงรักษาและหลีกเลี่ยงความเสียหายของอุปกรณ์ที่มีค่าใช้จ่ายสูงและการหยุดทำงานโดยไม่ได้วางแผนไว้ ในการใช้งานควบคุมกระบวนการจำนวนมาก การรักษาระดับแรงดันหรือ DP ที่ถูกต้องจะช่วยให้มั่นใจได้ว่าสายการผลิตเป็นปกติ สินค้าที่ผลิตไม่มีข้อบกพร่อง การใช้พลังงานต่ำที่สุดเท่าที่จะเป็นไปได้ และปฏิบัติตามกฎทั้งหมด

ในโรงงานสมัยใหม่ทุกวันนี้ เครื่องมือวัดภาคสนามจำนวนมากจำเป็นต้องสามารถรับมือกับสภาวะที่รุนแรง เช่น อุณหภูมิที่รุนแรง แรงดันสูงสุด การสั่นสะเทือน สัญญาณรบกวนแม่เหล็กไฟฟ้า และสื่อที่มีฤทธิ์กัดกร่อน การออกแบบตัวแปลงสัญญาณแรงดัน 4-20mA ช่วยแก้ปัญหาเหล่านี้ได้ด้วยการใช้วัสดุชิ้นส่วนเปียกที่ป้องกันการกัดกร่อน เช่น สแตนเลส แทนทาลัม โลหะผสมแฮสเทลลอย อุปกรณ์อิเล็กทรอนิกส์ที่ปิดผนึกอย่างแน่นหนา และขั้วต่อระดับอุตสาหกรรม (เช่น ตัวแปลงสัญญาณแรงดันแบบจุ่มใต้น้ำ IP65, IP67 หรือแม้แต่ IP68 4 20mA) โทโพโลยีวงจรกระแสไฟฟ้ายังช่วยป้องกันสัญญาณรบกวนได้ดีกว่าระบบที่ใช้แรงดันไฟฟ้า ดังนั้นสัญญาณจึงยังคงชัดเจนแม้ในโรงงานอุตสาหกรรมที่มีสัญญาณรบกวนทางไฟฟ้าจำนวนมาก

นอกจากนี้ เนื่องจากการติดตั้งตัวแปลงสัญญาณแรงดันแบบลูป 4-20mA เป็นเรื่องง่าย จึงช่วยลดเวลาในการติดตั้งและค่าใช้จ่ายในการบำรุงรักษา เซ็นเซอร์แรงดันแบบสองสายมาตรฐานใช้เพียงแหล่งจ่ายไฟและตัวเครื่องเท่านั้น สายไฟสองเส้นเดียวกันนี้ส่งผ่านทั้งพลังงานและสัญญาณ ความเรียบง่ายนี้หมายความว่าค่าใช้จ่ายในการติดตั้งต่ำกว่า การเดินสายมีความซับซ้อนน้อยกว่าเครื่องมือวัดภาคสนามแบบ 3 หรือ 4 สาย และยังช่วยแก้ไขปัญหาเมื่อเกิดปัญหาได้ง่ายกว่ามาก

วิธีการทำงานของอุปกรณ์ลูปแปลงสัญญาณแรงดัน 4-20mA

อุปกรณ์แปลงสัญญาณแรงดัน 4-20mA ส่วนใหญ่ใช้เทคโนโลยีการตรวจจับแบบโมโนคริสตัลไลน์ซิลิคอนแบบคาปาซิทีฟหรือแบบเพียโซเรซิสต์ เมื่อแรงดันทำให้ไดอะแฟรมโค้งงอ เซ็นเซอร์แรงดันแบบเพียโซเรซิสต์จะใช้ไดอะแฟรมซิลิคอนพร้อมเกจวัดความเครียดที่เปลี่ยนความต้านทาน การเปลี่ยนแปลงความต้านทานจะถูกแปลงเป็นเอาต์พุตอนาล็อก 4-20mA ที่มีความแม่นยำโดยตรง ซึ่งสัมพันธ์กับแรงดันหรือ DP ที่ใช้ เทคโนโลยีการวัดแรงดันนี้มีความแม่นยำสูง โดยปกติจะอยู่ในช่วง ±0.25% ของสเกลเต็ม หรืออาจให้ความแม่นยำที่ดีกว่า นอกจากนี้ยังมีความเสถียรของอุณหภูมิที่ดีและเวลาตอบสนองที่รวดเร็ว ทำให้เหมาะสำหรับการวัดแรงดันแบบไดนามิก

อีกหนึ่งแนวคิดที่นิยมใช้ในตัวแปลงสัญญาณแรงดัน 4-20 mA คือเทคโนโลยีการตรวจจับแบบคาปาซิทีฟ เซ็นเซอร์แรงดันเหล่านี้จะวัดการเปลี่ยนแปลงของความจุระหว่างซีลไดอะแฟรมที่ตรวจจับแรงดันและอิเล็กโทรดแบบคงที่ เซ็นเซอร์คาปาซิทีฟเหมาะอย่างยิ่งสำหรับการวัดแรงดันต่ำ เช่น 1 Kpa หรือ 5 psi ด้วยความแม่นยำสูงและคงค่าการอ่านที่คงที่ตลอดเวลา นอกจากนี้ยังทำงานได้ดีขึ้นในสถานการณ์ที่มีแรงดันสถิตสูงเกินไป จึงเหมาะอย่างยิ่งสำหรับการใช้งานที่แรงดันพุ่งสูงเป็นครั้งคราว

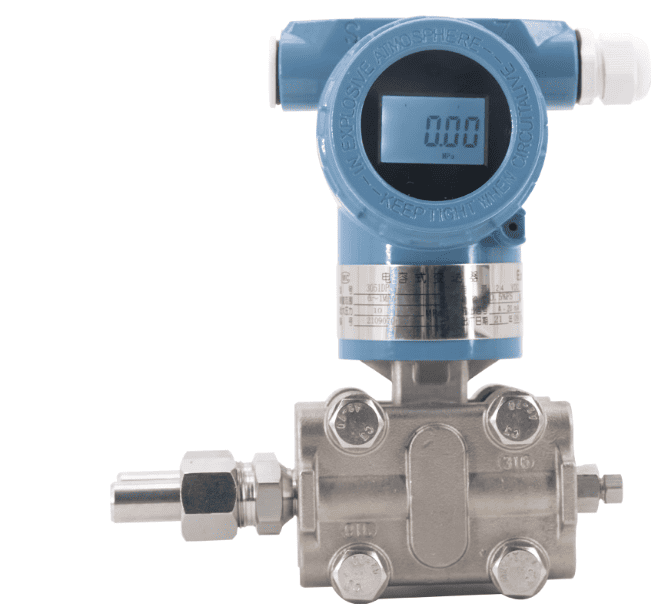

เครื่องส่งสัญญาณความดันแตกต่าง 4-20mA

เครื่องส่งสัญญาณความดันต่าง 4-20mA เอาต์พุตวัดความแตกต่างของความดันระหว่างจุดเชื่อมต่อสองจุดในกระบวนการ มักใช้เพื่อวัดการไหล ตรวจสอบตัวกรอง และวัดระดับในถังปิด เครื่องส่งสัญญาณเฉพาะทางเหล่านี้ใช้อุปกรณ์ตรวจจับสองชิ้น หรืออุปกรณ์หนึ่งชิ้นที่มีพอร์ตแรงดันสูงและต่ำแยกกัน เพื่อหาค่าความแตกต่างและส่งสัญญาณ 4-20mA ที่เป็นสัดส่วนกับค่าความแตกต่าง

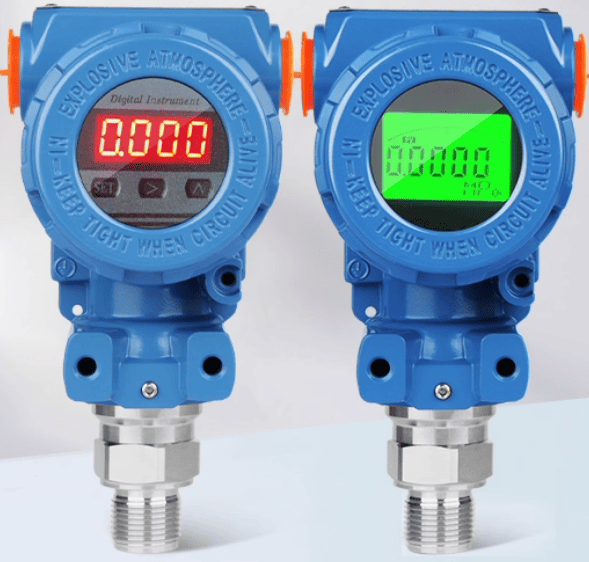

ข้อดีของเครื่องส่งสัญญาณความดัน 4-20mA พร้อมจอแสดงผล

เครื่องส่งสัญญาณแรงดัน 4-20mA พร้อมจอแสดงผล ผสานรวมเอาต์พุตแบบอะนาล็อกแบบดั้งเดิมเข้ากับการอ่านค่าแบบดิจิทัล ทำให้ใช้งานง่ายขึ้นมาก จอแสดงผลในตัวช่วยให้ช่างเทคนิคตรวจสอบค่าการวัดได้ทันที ณ จุดติดตั้ง โดยไม่ต้องใช้เครื่องมือวินิจฉัยเพิ่มเติม คุณสมบัตินี้สะดวกอย่างยิ่งสำหรับช่างเทคนิคด้านเครื่องมือวัดในระหว่างการทดสอบระบบ การแก้ไขปัญหา และการบำรุงรักษาตามปกติ เพราะช่วยลดเวลาในการค้นหาปัญหาของกระบวนการ

ส่วนใหญ่แล้ว เครื่องส่งสัญญาณความดันหรือ DP ขั้นสูงเหล่านี้จะมีหน้าจอ LCD หรือ LED ที่แสดงค่าความดันในหน่วยวิศวกรรม เช่น PSI, บาร์, Mpa, mmH2O, kPa หรือหน่วยความดันที่กำหนดเอง เครื่องส่งสัญญาณความดันแบบดิจิทัลส่วนใหญ่มีการตั้งค่าแบบปุ่มกดที่ช่วยให้ช่างเทคนิคสามารถเปลี่ยนค่าการหน่วง ค่าออฟเซ็ตเป็นศูนย์ และค่าสแปนในพื้นที่ปฏิบัติงานได้โดยไม่ต้องถอดปลั๊กอุปกรณ์ เครื่องส่งสัญญาณความดันรุ่นใหม่บางรุ่นที่มีจอแสดงผล 4-20mA ยังมีคุณสมบัติการวินิจฉัยที่แสดงค่าต่ำสุดและสูงสุดที่บันทึกไว้ สถานะของสัญญาณเตือน และรหัสข้อผิดพลาด ซึ่งช่วยเร่งการแก้ไขปัญหา

จอแสดงผลอิเล็กทรอนิกส์ของตัวแปลงสัญญาณแรงดันมีประโยชน์อย่างยิ่งในสถานที่ที่เข้าถึงยากหรือมีขนาดเล็กเกินกว่าจะติดตั้งจอแสดงผลของระบบควบคุมได้ ผู้ปฏิบัติงานสามารถตรวจสอบสิ่งต่างๆ ได้อย่างรวดเร็วด้วยสายตาขณะปฏิบัติงาน ทำให้ทราบปัญหาได้ทันทีโดยไม่ต้องกลับไปที่ห้องควบคุมหรือใช้อุปกรณ์สื่อสารแบบพกพา

ช่วงแรงดันทั่วไป: 4–20mA 0–10 บาร์ และสูงกว่าสำหรับเครื่องส่งสัญญาณแรงดัน

การใช้งานในอุตสาหกรรมที่แตกต่างกันนั้นต้องการช่วงแรงดันที่แตกต่างกัน ตัวอย่างเช่น เครื่องส่งสัญญาณแรงดัน 4-20mA 0-10 บาร์ (ประมาณ 0-145 PSI) เป็นหนึ่งในอุปกรณ์ที่นิยมใช้มากที่สุดในกระบวนการอุตสาหกรรมทั่วไป ระบบอากาศอัด และวงจรไฮดรอลิก แรงดัน 10 บาร์ยังใช้งานได้ดีกับการใช้งานไอน้ำแรงดันต่ำ ระบบจ่ายน้ำ และระบบลม อย่างไรก็ตาม เรายกตัวอย่างเพียง 10 บาร์ เรายังมีแรงดันให้เลือกตั้งแต่ 100 psi, 200 psi, 10Mpa หรือสูงสุด 700 บาร์ ผู้ผลิตเซ็นเซอร์แรงดันส่วนใหญ่ในจีนจำหน่ายเครื่องส่งสัญญาณแรงดันหรือ DP รุ่นใหม่เหล่านี้พร้อมข้อต่อแรงดันหลายประเภท เช่น เกลียว NPT ขนาด 1/2 นิ้ว, เกลียว G, ไตรแคลมป์ และข้อต่อแบบหน้าแปลน ดังนั้นจึงสามารถใช้งานร่วมกับระบบท่อต่างๆ ได้

เครื่องส่งสัญญาณแรงดัน 0-100 PSI (ประมาณ 0-7 บาร์) ก็เป็นที่นิยมและใช้งานกันทั่วไปเช่นกัน เครื่องส่งสัญญาณแรงดันเหล่านี้ทำงานร่วมกับการตั้งค่าแรงดันทั่วไปในระบบ HVAC การตรวจสอบปั๊ม และการควบคุมคอมเพรสเซอร์ ระบบไฮดรอลิก การใช้งานก๊าซแรงดันสูง และเครื่องฉีดพลาสติก ล้วนใช้ช่วงแรงดันที่สูงกว่า เช่น 0-1000 PSI หรือ 0-6000 PSI ข้อดีของเทคโนโลยีเครื่องส่งสัญญาณแรงดันมาตรฐาน 4-20mA คือ สัญญาณเอาต์พุตยังคงเดิมไม่ว่าช่วงแรงดันจะเป็นเท่าใด ทำให้ง่ายต่อการรวมระบบและเปลี่ยนอุปกรณ์

เครื่องส่งสัญญาณช่วงสุญญากาศและช่วงผสมเพิ่มความสามารถในการวัดทั้งแรงดันสุญญากาศและแรงดันบวก ซึ่งเป็นสิ่งสำคัญสำหรับระบบทำความเย็น คอลัมน์กลั่น และบรรจุภัณฑ์สุญญากาศ เครื่องมือวัดแรงดันเฉพาะทางเหล่านี้ยังสามารถรักษาเอาต์พุตกระแส 4-20mA ไว้ได้เท่าเดิม ในขณะที่วัดช่วงแรงดันต่างๆ เช่น -1 ถึง +3 บาร์ หรือ -14.7 ถึง +15 PSI หรือ -5000 ถึง +5000 mmWG ของตัวตรวจจับแรงดันสารประกอบ

การใช้งานทั่วไปสำหรับเครื่องแปลงสัญญาณแรงดันแบบลูป 4-20mA: การตรวจสอบแรงดันของน้ำ น้ำมัน และไอน้ำ

เครื่องส่งสัญญาณแรงดันน้ำ 4-20mA

เครื่องส่งสัญญาณแรงดันน้ำ แบบลูป 4-20mA มีการใช้งานที่หลากหลายในโรงบำบัดน้ำเสียเทศบาล ระบบจ่ายน้ำ ระบบชลประทาน และระบบอัตโนมัติในอาคาร เครื่องส่งสัญญาณแรงดันน้ำแบบลูป 4-20mA เหล่านี้ทำหน้าที่ตรวจสอบแรงดันในท่อส่งน้ำของปั๊ม ระบบกรอง และท่อส่งน้ำ เพื่อให้มั่นใจว่าน้ำจะถูกส่งถึงมือและตรวจพบการรั่วไหลอยู่เสมอ เครื่องส่งสัญญาณแรงดันน้ำเหล่านี้ทำหน้าที่ควบคุมวงจรล้างย้อน ตรวจสอบปริมาณสารเคมีที่ใช้ และป้องกันไม่ให้ปั๊มแห้งในโรงบำบัดน้ำเสีย เพื่อให้ทุกอย่างสะอาดหมดจด พร้อมกับตรวจสอบระบบทำความสะอาดภายในสถานที่ (CIP) และสายส่งผลิตภัณฑ์ อุตสาหกรรมอาหารและเครื่องดื่มจึงใช้เครื่องส่งสัญญาณแรงดันน้ำเกรดสุขอนามัย ทำจากสเตนเลสขัดเงาและข้อต่อแบบไตรแคลมป์

เครื่องส่งสัญญาณแรงดันน้ำมันที่มีเอาต์พุต 4-20mA

เครื่องส่งสัญญาณแรงดันน้ำมันแบบเอาต์พุตกระแส 4-20mA เป็นส่วนประกอบสำคัญของระบบไฮดรอลิก วงจรหล่อลื่น และโรงงานแปรรูปน้ำมัน เซ็นเซอร์แรงดันเหล่านี้ช่วยปกป้องชิ้นส่วนไฮดรอลิกราคาแพงในอุปกรณ์เคลื่อนที่และเครื่องจักรการผลิต โดยการตรวจสอบแรงดันของระบบและส่งสัญญาณเตือนเมื่อแรงดันเกินระดับที่ปลอดภัยหรือต่ำกว่าระดับต่ำสุด ซึ่งอาจหมายถึงปั๊มขัดข้องหรือเกิดการรั่วไหล เครื่องส่งสัญญาณแรงดันน้ำมันที่ทำจากวัสดุสแตนเลสซึ่งไม่แตกหักเมื่อสัมผัสกับไฮโดรคาร์บอน ถูกนำมาใช้ในโรงกลั่นและโรงงานปิโตรเคมีเพื่อวัดแรงดันในท่อส่งน้ำมันดิบ หอกลั่น และฟาร์มถังเก็บผลิตภัณฑ์ เครื่องส่งสัญญาณแรงดันน้ำมันถูกนำมาใช้ในงานทดสอบทางทะเล การผลิตกระแสไฟฟ้า และยานยนต์ เพื่อให้แน่ใจว่าแรงดันหล่อลื่นสูงเพียงพอที่จะหลีกเลี่ยงความเสียหายร้ายแรงต่ออุปกรณ์

เครื่องส่งสัญญาณความดันลูปไอน้ำ 4-20mA

เครื่องส่งสัญญาณแรงดันไอน้ำ มีความสำคัญอย่างยิ่งต่อการผลิตกระแสไฟฟ้า การแปรรูปสารเคมี การฆ่าเชื้ออาหาร และการให้ความร้อนทั่วทั้งชุมชน เซ็นเซอร์แรงดันอุณหภูมิสูงเหล่านี้สามารถรองรับอุณหภูมิไอน้ำที่สูงกว่า 400°F (200°C) ได้ เนื่องจากได้รับการออกแบบพิเศษ เช่น ชิ้นส่วนระบายความร้อน ซีลระยะไกล หรือระบบแคปิลลารีที่ช่วยปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่ไวต่อความร้อนสูง เพื่อรักษาแรงดันในการทำงานให้เหมาะสม ระบบควบคุมหม้อไอน้ำจึงใช้เครื่องส่งสัญญาณแรงดันไอน้ำ ซึ่งช่วยให้อุปกรณ์ต่างๆ ปลอดภัยและมีประสิทธิภาพ และป้องกันสถานการณ์แรงดันเกินที่เป็นอันตราย โรงงานผลิตยาและอุปกรณ์การแพทย์ใช้เครื่องส่งสัญญาณแรงดันไอน้ำในหม้ออัดไอน้ำและอุปกรณ์ฆ่าเชื้อ อุปกรณ์เหล่านี้ช่วยให้มั่นใจได้ว่าแรงดันจะอยู่ในระดับที่เหมาะสมอยู่เสมอ ซึ่งทำให้มั่นใจได้ว่าวงจรการฆ่าเชื้อมีประสิทธิภาพและเป็นไปตามมาตรฐานความปลอดภัยที่รัฐบาลกำหนด

สิ่งที่ควรรู้เกี่ยวกับราคาของเครื่องส่งสัญญาณความดัน 4-20mA

ราคาเครื่องส่งสัญญาณแรงดัน 4-20mA อาจแตกต่างกันอย่างมาก ขึ้นอยู่กับคุณสมบัติ หลักการ ข้อกำหนด ความแม่นยำ และระดับคุณภาพ แต่ละบริษัทผลิตเครื่องส่งสัญญาณแรงดัน 4-20mA ระดับเริ่มต้นในราคาต่ำกว่า 100 ดอลลาร์สหรัฐฯ โดยทั่วไปแล้วเครื่องส่งสัญญาณแรงดันเหล่านี้จะมีคุณสมบัติพื้นฐานและมีความแม่นยำเพียงพอสำหรับการใช้งานที่ไม่สำคัญ เซ็นเซอร์แรงดันราคาประหยัดและราคาถูกเพียง 100 ดอลลาร์สหรัฐฯ เหล่านี้มักไม่มีจอแสดงผลแบบอิเล็กทรอนิกส์และโปรโตคอล HART ช่วงแรงดันที่จำกัด และคุณสมบัติพื้นฐาน

เครื่องส่งสัญญาณแรงดันหรือ DP มีฟังก์ชันที่ดีกว่า ซึ่งมีราคาอยู่ระหว่าง 100 ถึง 300 เหรียญสหรัฐ มีความแม่นยำมากกว่า (±0.5% ถึง ±0.25%) ทำจากสแตนเลส พร้อมระบบดิจิทัล

จอแสดงผลสำหรับการอ่านค่าโดยตรงหรือการกำหนดค่าต่างๆ สามารถทำงานได้ในช่วงอุณหภูมิและแรงดันสถิตที่กว้างขึ้น และมีเสถียรภาพมากขึ้นเมื่อเวลาผ่านไป ทรานสดิวเซอร์เหล่านี้ทำงานได้ดีในโรงงานอุตสาหกรรมส่วนใหญ่ที่ความแม่นยำและความน่าเชื่อถือเป็นสิ่งสำคัญ แต่สภาวะที่รุนแรงมักไม่เอื้ออำนวย ทรานสดิวเซอร์ระดับพรีเมียมที่ราคาสูงกว่า 300 ดอลลาร์สหรัฐฯ ให้ความแม่นยำที่ดีกว่า (±0.1% หรือดีกว่า 0.075%) ได้รับการรับรองสำหรับพื้นที่อันตราย (ได้รับการรับรอง ATEX) การวินิจฉัยขั้นสูง และวัสดุก่อสร้างที่สามารถใช้ในสภาพแวดล้อมที่มีการกัดกร่อนหรือสุขาภิบาล

ราคาของเครื่องส่งสัญญาณความดัน 4-20mA ยังรวมถึงใบรับรองและการอนุมัติด้วย อุปกรณ์ที่ได้รับการรับรองสำหรับบรรยากาศที่ระเบิดได้ (ATEX, IECEx, CSA), การใช้งานด้านสุขอนามัย (3-A, EHEDG) หรือข้อกำหนดเกี่ยวกับอุปกรณ์ความดัน มีราคาสูงกว่าเนื่องจากต้องผ่านการทดสอบและเอกสารจำนวนมาก เมื่อพิจารณาเครื่องส่งสัญญาณความดัน 4-20mA ใหม่ อย่ามองแค่ราคาซื้อเริ่มต้น แต่ควรพิจารณาต้นทุนรวมในการเป็นเจ้าของ ซึ่งรวมถึงการติดตั้ง การสอบเทียบ และการบำรุงรักษา เนื่องจากเครื่องมือคุณภาพสูงกว่ามักจะให้คุณค่าในระยะยาวที่ดีกว่า โดยมีอัตราความผิดพลาดน้อยกว่าและช่วงเวลาการสอบเทียบที่ยาวนานกว่า

5 คำถามที่พบบ่อยเกี่ยวกับเครื่องส่งสัญญาณความดัน 4-20mA (FAQ)

1. ความแตกต่างระหว่างเครื่องแปลงสัญญาณแรงดันและเครื่องส่งสัญญาณแรงดันคืออะไร?

ทั้งสองคำนี้มีความแตกต่างกันเล็กน้อย แม้ว่าจะมักใช้แทนกันได้ก็ตาม ตัวแปลงสัญญาณความดัน 4-20mA จะเปลี่ยนความดันให้เป็นสัญญาณไฟฟ้า ในทางกลับกัน เครื่องส่งสัญญาณความดันมีวงจรเพิ่มเติมที่ปรับสภาพสัญญาณให้มีความแรงและสม่ำเสมอมากขึ้นที่ 4-20mA อุปกรณ์ทั้งสองทำหน้าที่เดียวกันในอุตสาหกรรม คือวัดความดันและจ่ายกระแสไฟฟ้ามาตรฐานที่ระบบควบคุมสามารถอ่านได้ มาตรฐาน 4-20mA เป็นมาตรฐานอุตสาหกรรมสำหรับการใช้งานควบคุมกระบวนการ เนื่องจากใช้งานได้กับ PLC และระบบ DCS เกือบทั้งหมด

2. การใช้เครื่องส่งสัญญาณแรงดันที่มีราคาต่ำกว่า 100 เหรียญสหรัฐฯ ในงานอุตสาหกรรมนั้นเหมาะสมหรือไม่?

**เครื่องส่งสัญญาณความดัน 4-20mA ราคาถูก ราคาต่ำกว่า 100 ดอลลาร์** สามารถใช้สำหรับการตรวจสอบที่ไม่สำคัญมาก สำหรับโรงเรียน หรือการติดตั้งระยะสั้น อย่างไรก็ตาม สำหรับกระบวนการทางอุตสาหกรรมที่สำคัญที่ต้องการความแม่นยำสูง ความน่าเชื่อถือในระยะยาว และการปฏิบัติตามมาตรฐานความปลอดภัย ควรซื้อเครื่องส่งสัญญาณระดับกลางหรือระดับสูง อุปกรณ์ที่ดีกว่าจะมีความแม่นยำมากกว่า (±0.25% หรือดีกว่า) รักษาอุณหภูมิได้ดีกว่า สร้างขึ้นให้ทนทานด้วยตัวเรือนสแตนเลส และได้รับการรับรองที่จำเป็นสำหรับพื้นที่อันตราย ลองพิจารณาต้นทุนรวมในการเป็นเจ้าของ เครื่องส่งสัญญาณราคาถูกที่พังอาจทำให้เสียเวลาและเสียผลิตภัณฑ์มากกว่าเงินที่คุณประหยัดได้เมื่อซื้อ

3.เมื่อฉันได้รับเครื่องส่งสัญญาณแรงดัน 4–20mA พร้อมจอแสดงผล?

เครื่องส่งสัญญาณความดันแบบลูปพร้อมจอแสดงผลแบบดิจิทัลมีประโยชน์อย่างมากสำหรับการบำรุงรักษาและการแก้ไขปัญหา จอแสดงผลในตัวช่วยให้ช่างเทคนิคตรวจสอบค่าความดันที่วัดได้ในพื้นที่จริง โดยไม่ต้องยุ่งยากในการต่อเครื่องมือวินิจฉัยหรือไปที่ห้องควบคุมเพื่อตรวจสอบปัญหา จอแสดงผล LCD ยังมีประโยชน์เมื่อคุณกำลังทดสอบการทำงานของเซ็นเซอร์ ตรวจสอบตามปกติ หรือพยายามตรวจสอบและซ่อมแซมบางอย่าง ตัวแปลงสัญญาณหลายรุ่นที่มีจอแสดงผลยังช่วยให้คุณเปลี่ยนการตั้งค่าในพื้นที่จริงได้ด้วยการกดปุ่ม แสดงข้อมูลการวินิจฉัย เช่น ค่าความดันต่ำสุด/สูงสุด และแสดงสถานะสัญญาณเตือน หรือตั้งค่า Zero Trim เครื่องส่งสัญญาณความดันแบบจอแสดงผลเฉพาะจุดช่วยประหยัดเวลาได้มากและทำให้การทำงานมีประสิทธิภาพมากขึ้นในสถานที่ที่เข้าถึงจอแสดงผลของระบบควบคุมได้ยาก เช่น การติดตั้งระยะไกลหรือพื้นที่ขนาดเล็ก

4. ฉันควรเลือกแรงดันเท่าใดให้เหมาะกับการใช้งาน?

ช่วงที่ใช้กันมากที่สุดคือเครื่องส่งสัญญาณแรงดัน 4-20mA 0-10 บาร์ (0-145 PSI) ซึ่งใช้งานได้กับกระบวนการทางอุตสาหกรรมส่วนใหญ่ ระบบอากาศอัด และเครือข่ายจ่ายน้ำ เลือกเครื่องส่งสัญญาณที่มีช่วงเต็มสเกลที่ 1.5 ถึง 2 เท่าของแรงดันสูงสุดที่คาดไว้สำหรับการใช้งานเฉพาะ ซึ่งจะช่วยเพิ่มความปลอดภัยให้กับคุณเล็กน้อย ในระบบเทศบาล เครื่องส่งสัญญาณแรงดันน้ำมักจะทำงานในช่วง 0-10 บาร์ หรือ 0-100 PSI ในระบบไฮดรอลิก เครื่องส่งสัญญาณแรงดันน้ำมันอาจต้องทำงานในช่วง 0-250 บาร์ (0-3600 PSI) หรือสูงกว่า **เครื่องส่งสัญญาณแรงดันไอน้ำมักจะต้องสามารถทำงานได้ที่อุณหภูมิสูงและมีช่วงแรงดันที่ตรงกับสภาวะในหม้อไอน้ำ สำหรับไอน้ำแรงดันต่ำมักจะอยู่ที่ 0-16 บาร์ (0-232 PSI) และสำหรับกระบวนการทางอุตสาหกรรมมักจะสูงกว่า

5. ฉันจะทราบได้อย่างไรว่าราคาที่เหมาะสมสำหรับเครื่องส่งสัญญาณแรงดัน 4-20mA คือเท่าไร

ราคาของเครื่องส่งสัญญาณความดัน 4-20mA ขึ้นอยู่กับหลายปัจจัย เช่น ความแม่นยำ วัสดุที่ใช้ การรับรอง และคุณสมบัติพิเศษอื่นๆ รุ่นเริ่มต้นที่ราคาต่ำกว่า 100 ดอลลาร์สหรัฐฯ เหมาะสำหรับงานพื้นฐานที่ไม่สำคัญมากนัก เครื่องส่งสัญญาณระดับกลาง (100-300 ดอลลาร์สหรัฐฯ) มีประสิทธิภาพระดับอุตสาหกรรม โดยมีความแม่นยำ ±0.25-0.5% ทำจากสแตนเลส และมีความเสถียรในการใช้งาน ทำให้เหมาะสำหรับการใช้งานส่วนใหญ่ เครื่องส่งสัญญาณระดับพรีเมียม (ราคาสูงกว่า 300 ดอลลาร์สหรัฐฯ) มีความแม่นยำที่ดีกว่า (±0.1%) ได้รับการรับรองสำหรับพื้นที่อันตราย (ATEX, CSA) การรับรองสำหรับการใช้งานด้านสุขอนามัย (3-A, EHEDG) และการวินิจฉัยขั้นสูง เมื่อพิจารณาเครื่องส่งสัญญาณความดัน 4-20mA รุ่นใหม่ อย่ามองแค่ราคาซื้อเริ่มต้น ลองพิจารณาต้นทุนรวมในการเป็นเจ้าของแทน ซึ่งรวมถึงความยากในการติดตั้ง ความถี่ที่ต้องปรับเทียบ ระยะเวลาที่คาดว่าจะใช้งานได้ และระยะเวลาที่อาจทำให้เครื่องหยุดทำงาน ถึงแม้ว่าเครื่องส่งสัญญาณที่เชื่อถือได้และแม่นยำมักจะมีมูลค่ามากกว่าในระยะยาว
