ประเภทของเครื่องวัดอัตราการไหลของไอน้ำ

เมื่อไม่นานมานี้ การใช้เครื่อง วัดอัตราการไหลของไอน้ำ ได้รับการพัฒนาขึ้นอย่างมาก เนื่องจากสามารถเพิ่มผลผลิตพลังงานได้ อย่างไรก็ตาม การเลือกประเภทของเครื่องวัดอัตราการไหลที่เหมาะสมกับโรงงานของคุณนั้นมีความสำคัญอย่างยิ่ง การเลือกเครื่องวัดอัตราการไหลของไอน้ำ ควรคำนึงถึงการใช้งาน งบประมาณ ฯลฯ

เครื่องวัดอัตราการไหลความดันแตกต่างสำหรับการวัดอัตราการไหลของไอ

เครื่องวัดอัตราการไหลแบบ DP ชนิดนี้ทำงานโดยใช้ท่อที่ไอน้ำไหลผ่าน ความดันลดลงในท่อเกิดจากการติดตั้งตัวต้านทานที่เตรียมไว้ กระบวนการนี้เกิดขึ้นซ้ำๆ กล่าวคือ ความดันเพิ่มขึ้นและลดลงอย่างต่อเนื่อง การคำนวณอัตราการไหลของไอน้ำโดยใช้ความดันแตกต่าง

แรงดันที่ลดลงที่เกิดจากความต้านทานมีค่าเท่ากับกำลังสองของอัตราการไหล กระบวนการของท่ออิมพัลส์ถูกนำมาใช้เพื่อนำกระแสแรงดันที่ไหลขึ้นและไหลลง สุดท้าย อัตราการไหลจะถูกกำหนดโดยเครื่องส่งสัญญาณโดยการคำนวณความแตกต่างของการไหลของกระแสแรงดันทั้งสอง เรามักใช้เครื่องวัดอัตราการไหลแบบแผ่นออริฟิซ เครื่องวัดอัตราการไหลแบบกรวยรูปตัววี และเครื่องวัดอัตราการไหลแบบสมดุลเพื่อวัดอัตราการไหลของมวลไอน้ำ เครื่องวัดอัตราการไหลไอระเหย จำเป็นต้องใช้เครื่องส่งสัญญาณความดันต่าง, RTD, เครื่องส่งสัญญาณความดัน และคอมพิวเตอร์วัดอัตราการไหลเพื่อวัดไอน้ำ

ข้อดี:

• การลดลงของแรงดันต่ำยังคงอยู่ในระดับคงที่ในระหว่างการทำงาน
• ความสามารถในการทำงานในช่วงอุณหภูมิและความดันที่กว้าง
• สามารถปรับให้เข้ากับการทำงานที่มีการไหลของก๊าซและของเหลวหลากหลายชนิดได้อย่างง่ายดาย
• การติดตั้ง การอ่าน และการบำรุงรักษาค่อนข้างง่าย
• ความสามารถในการทำความสะอาดตัวเอง

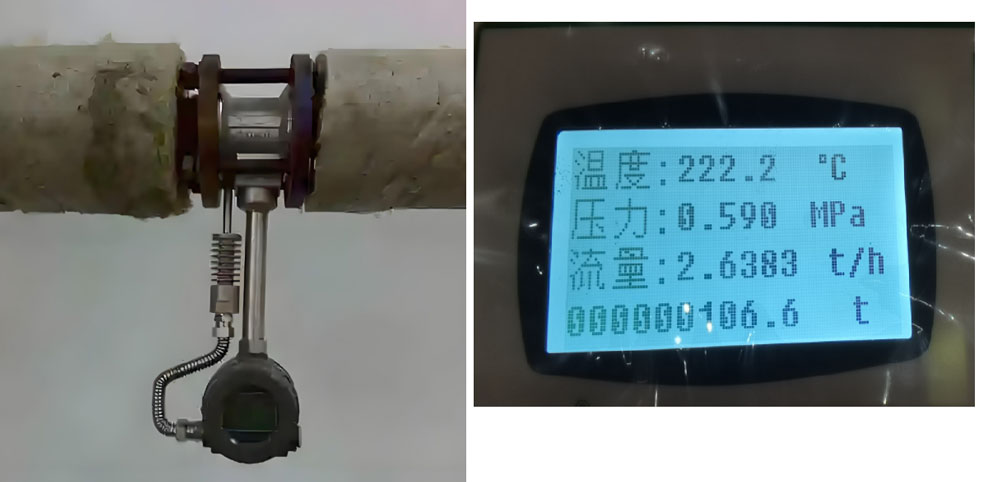

เครื่องวัดอัตราการไหลแบบ Vortex Shedding เพื่อวัดไอน้ำ

เครื่องวัดอัตราการไหลแบบวอร์เท็กซ์ นี้ทำงานบนหลักการของการสร้างกระแสวนแบบวงกลมโดยการฉีกกระแสน้ำโดยผ่านสิ่งต้านทานหรือสิ่งกีดขวาง ความถี่ในการตัดกระแสน้ำเป็นตัวกำหนดอัตราการไหลและความเร็วของของไหลและก๊าซต่างๆ ที่มีอัตราการไหลแตกต่างกัน การที่ไอน้ำไหลผ่านสิ่งกีดขวางจะก่อให้เกิดกระแสน้ำวนแบบวอร์เท็กซ์ ซึ่งเกิดจากการไหลของไอน้ำรอบเสาค้ำในลักษณะวงกลม เครื่องวัดอัตราการไหลสามารถระบุ วัด และสาธิตกระแสน้ำวนเหล่านี้ได้

ทิศทาง การไหล และความเร็วของไอน้ำได้รับผลกระทบจากการผ่านสิ่งกีดขวางและการเกิดกระแสวงกลม แรงเสียดทานจากสิ่งกีดขวางทำให้ไอน้ำที่อยู่ใกล้ที่สุดเคลื่อนที่ช้าลง ในทางกลับกัน ไอน้ำที่อยู่ไกลที่สุดถูกบังคับให้เร่งความเร็วและผ่านช่องว่างแคบๆ ระหว่างท่อและเสาค้ำ เมื่อกระแสน้ำที่อยู่ไกลออกไปไหลผ่านช่องว่างแคบๆ นี้ ไอน้ำจะพยายามแพร่กระจายไปทั่วบริเวณ ทำให้เกิดการเคลื่อนที่เป็นวงกลมและเกิดกระแสวนหมุนวน ความแปรปรวนของรูปแบบกระแสวนและอัตราการไหลจะถูกตรวจจับและตรวจสอบโดยอุปกรณ์อัลตราโซนิกอิเล็กทรอนิกส์ที่ใช้ใยแก้วนำแสง อุปกรณ์นี้จะแปลงพัลส์และสัญญาณให้เป็นข้อมูลที่มนุษย์สามารถอ่านได้ในที่สุด

ข้อดี:

• การขัดขวางการไหลของไอน้ำมีน้อยมาก
• ความสามารถในการปรับตัวให้เข้ากับอุณหภูมิและแรงดันที่ลดลงอย่างมาก
• ยึดติดแน่นสนิทไม่มีชิ้นส่วนเคลื่อนไหว
• ทนทานต่อสภาวะอุณหภูมิและแรงดันสูงมาก
• เครื่องวัดอัตราการไหลแบบกระแสน้ำวนพร้อมการแก้ไขอุณหภูมิและความดันแบบบูรณาการเพื่อวัดอัตราการไหลของมวล

• อัตราการไหลของไอน้ำ: กก./ชม., ตัน/ชม.

เครื่องวัดอัตราการไหลแบบพื้นที่แปรผัน (โรตามิเตอร์)

มิเตอร์นี้ประกอบด้วยลูกลอยที่ติดตั้งอยู่ภายในหลอดแก้วทรงกระบอกยาว อัตราการไหลวัดโดยการปล่อยให้ไอน้ำไหลผ่านหลอดแก้วและสังเกตตำแหน่งที่เพิ่มขึ้นของลูกลอย ด้วยรูปทรงที่เป็นเอกลักษณ์ ลูกลอยสามารถคงเสถียรภาพได้เองโดยการหมุน

ข้อดี:

• ไม่จำเป็นต้องจ่ายเชื้อเพลิงหรือพลังงานจากภายนอก เนื่องจากวัดอัตราการไหลโดยใช้คุณสมบัติของของไหลและแรงโน้มถ่วง
• ประหยัด
• ติดตั้ง บำรุงรักษา และใช้งานง่าย
• การดำเนินงานเป็นแบบอัตโนมัติ
