เครื่องวัดอัตราการไหลแบบไครโอเจนิกขนาด 1 นิ้ว หมายถึง เครื่องวัดอัตราการไหลที่มีขนาด DN25 (หนึ่งนิ้ว) สำหรับการวัดตัวกลางอย่างแม่นยำที่อุณหภูมิต่ำสุด -273 °C

ในด้านการวัดทางอุตสาหกรรม เมื่ออุณหภูมิลดลงอย่างรวดเร็วถึง -273 องศาเซลเซียสในสภาพแวดล้อมที่หนาวเย็นจัด เครื่องวัดอัตราการไหล ทั่วไปมักจะใช้งานไม่ได้ ตัวอย่างเช่น เครื่องวัดอัตราการไหลแบบกังหันของเหลว สามารถวัดของเหลวได้ที่อุณหภูมิต่ำสุดเพียง -20 องศาเซลเซียสเท่านั้น ณ จุดนี้ เครื่องวัดอัตราการไหลอุณหภูมิต่ำพิเศษ Coriolis ขนาด 1 นิ้วได้กลายเป็นเครื่องมือที่วิศวกรนิยมใช้ อุปกรณ์นี้ซึ่งใช้หลักการวัดขั้นสูง สามารถรักษาการทำงานที่เสถียรภายใต้สภาวะที่รุนแรงซึ่งเครื่องมือส่วนใหญ่อาจแข็งตัวได้

เหตุใดจึงควรเลือกหลักการ Coriolis ในการวัดสื่ออุณหภูมิต่ำพิเศษ

เครื่องวัดอัตราการไหลแบบ Coriolis ทำงานโดยการวัดแรง Coriolis ที่เกิดจากของไหลในท่อสั่นสะเทือน ซึ่งไม่ขึ้นอยู่กับอุณหภูมิของของไหล ทำให้เป็นตัวเลือกที่เหมาะอย่างยิ่งสำหรับการวัดอุณหภูมิที่ต่ำเป็นพิเศษ

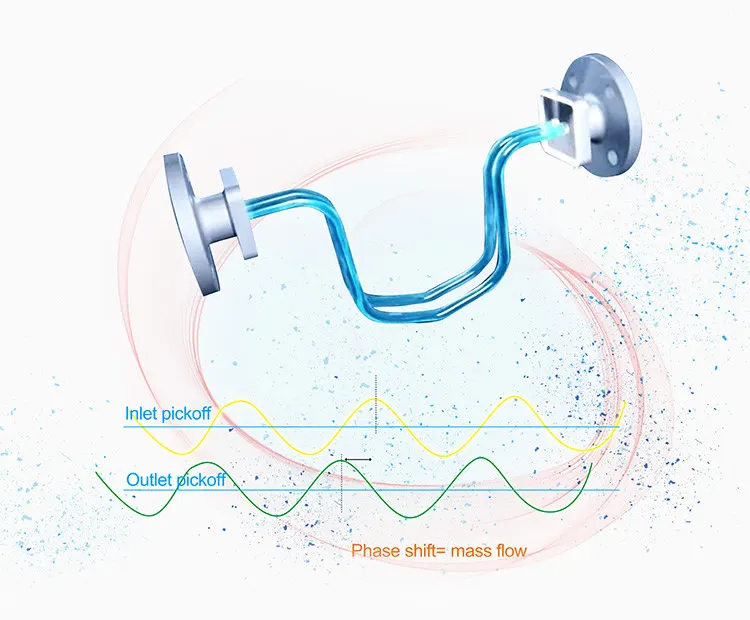

เครื่องวัดอัตราการไหลแบบไครโอเจนิกขนาด 1 นิ้วทำงานอย่างไร

เมื่อไนโตรเจนเหลว มีเทนเหลว และตัวกลางอื่นๆ ไหลผ่านท่อวัดแบบสั่น ระดับความบิดเบี้ยวของท่อจะแปรผันตามอัตราการไหลเชิงมวล ในขณะที่ความถี่การสั่นสะเทือนสะท้อนความหนาแน่นของของไหล ความสามารถในการวัดแบบคู่นี้ทำให้เครื่องวัดอัตราการไหล Coriolis ไม่เพียงแต่สามารถวัดอัตราการไหลเท่านั้น แต่ยังสามารถตรวจสอบความหนาแน่นของตัวกลางและอุณหภูมิได้ในเวลาเดียวกัน

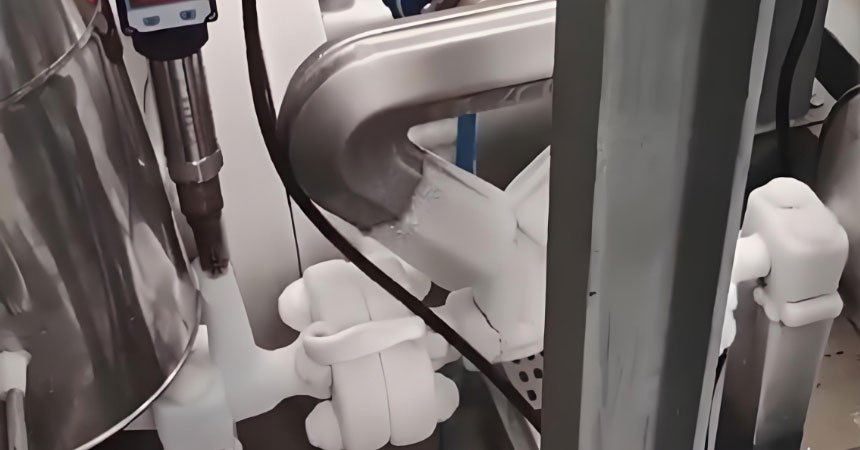

สื่ออุณหภูมิต่ำพิเศษชนิดใดที่ต้องใช้เครื่องวัดอัตราการไหลแบบพิเศษนี้?

เครื่องวัดอัตราการไหลอุณหภูมิต่ำพิเศษ Coriolis ขนาด 1 นิ้ว มักใช้ในการวัดสื่อต่อไปนี้:

-ก๊าซธรรมชาติเหลว (LNG): ส่วนประกอบหลักคือมีเทนเหลว (LCH4) ซึ่งมีอุณหภูมิประมาณ -162 °C และใช้ในการกักเก็บและขนส่งพลังงาน
-มีเทนเหลว (LCH4): -161.5 °C ใช้เป็นเชื้อเพลิงสะอาดและวัตถุดิบทางเคมี
-ไนโตรเจนเหลว (LN2): -196 °C ใช้ในการแช่แข็งอาหาร การแพทย์ และการใช้งานทางอุตสาหกรรม
-ออกซิเจนเหลว (LOX): -183 °C ใช้ในด้านการแพทย์และการบินและอวกาศ
-อาร์กอนเหลว: -186 °C, การป้องกันการเชื่อมและการใช้งานในห้องปฏิบัติการ
-คาร์บอนไดออกไซด์เหลว: -78.5 °C, ระบบแปรรูปอาหารและดับเพลิง
-ไฮโดรเจนเหลว: -253 °C เชื้อเพลิงการบินและอวกาศและการวิจัยพลังงานใหม่


สื่ออุณหภูมิต่ำพิเศษเหล่านี้ถูกนำไปใช้อย่างแพร่หลายในสาขาต่างๆ เช่น อุปกรณ์แยกอากาศ สถานีเติมก๊าซ LNG ระบบจัดเก็บและขนส่งก๊าซมีเทน ห้องปฏิบัติการอุณหภูมิต่ำ การผลิตเซมิคอนดักเตอร์ ระบบเชื้อเพลิงอากาศยาน และสารเคมีเฉพาะทาง ยกตัวอย่างเช่น ในสถานีเติมก๊าซ LNG เครื่องวัดอัตราการไหลอุณหภูมิต่ำพิเศษขนาด 1 นิ้ว สามารถตอบสนองความต้องการในการวัดอัตราการไหลของก๊าซมีเทนเหลวได้โดยไม่ก่อให้เกิดการสูญเสียแรงดันในท่อส่งที่มากเกินไป

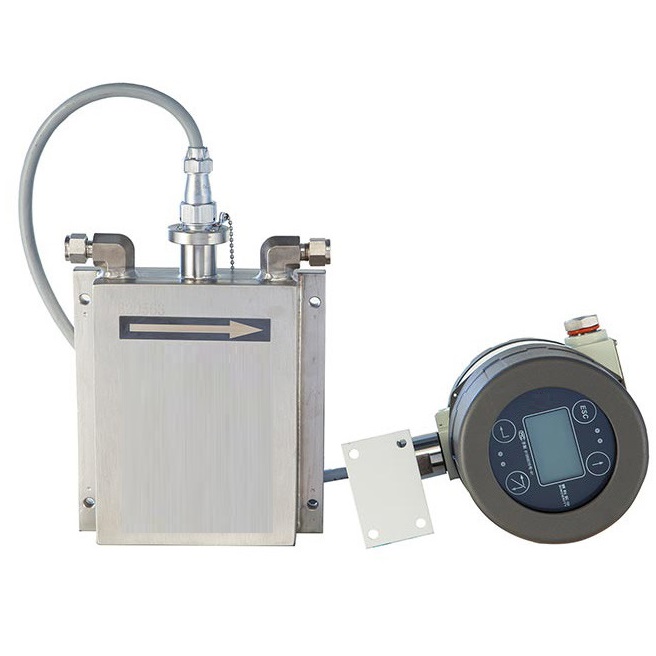

พารามิเตอร์ทางเทคนิคหลักของเครื่องวัดอัตราการไหลอุณหภูมิต่ำพิเศษ

มาตรวัดอัตราการไหลอุณหภูมิต่ำสุด Coriolis ขนาด 1 นิ้วทั่วไปโดยทั่วไปจะมีตัวบ่งชี้ประสิทธิภาพดังต่อไปนี้:

- ช่วงอัตราการไหลสำหรับเครื่องวัดอัตราการไหล Coriolis DN25 (1 นิ้ว): 13 ตัน/ชม., 7.96 ปอนด์/วินาที, 217 กก./นาที
- ช่วงอุณหภูมิ: -273°C ถึง +450 °C (การออกแบบพิเศษสามารถเข้าถึงอุณหภูมิที่ต่ำกว่าได้)
- ระดับแรงดัน: ตั้งแต่ ANSI 150# ถึง 1500# ขึ้นอยู่กับข้อกำหนดการใช้งาน สามารถผลิตเป็น มิเตอร์วัดอัตราการไหลแรงดันสูง เช่น ระดับแรงดัน 1,000 psi หรือ 10,000 psi
- ระดับความแม่นยำ: อัตราการไหลของมวล ± 0.1%~0.5%, การวัดความหนาแน่น ± 0.0005 g/cm ³
- การเลือก วัสดุ : สแตนเลสสตีล 316L เป็นวัสดุหลัก และต้องใช้การเคลือบผิวแบบพิเศษสำหรับการใช้งานกับก๊าซมีเทนเหลว นอกจากนี้ยังมีวัสดุให้เลือกสำหรับชิ้นส่วนเปียกของเซ็นเซอร์อุณหภูมิต่ำพิเศษขนาด 1 นิ้ว เช่น Hastelloy, โลหะผสมนิกเกิลสูง, โลหะผสมไทเทเนียม, แทนทาลัม ฯลฯ
- ระดับการป้องกัน: โดยทั่วไปคือ IP67, เวอร์ชันป้องกันการระเบิดเป็นทางเลือก (สำคัญอย่างยิ่งสำหรับการวัดก๊าซมีเทน) silverinstruments.com มีของเหลวอุณหภูมิต่ำที่ได้รับการรับรอง ATEX DN25
- สัญญาณ เอาท์พุต : 4-20mA, พัลส์, MODBUS, HART, Profibuds-DP ฯลฯ
- ความต้องการพลังงาน: 24VDC หรือ 220VAC

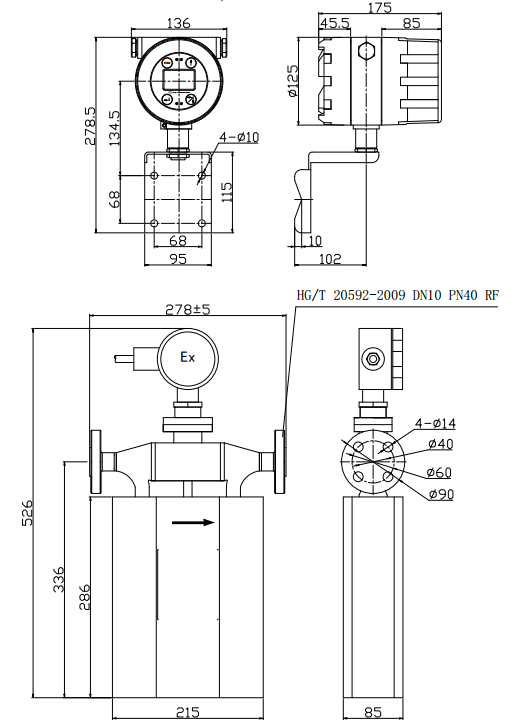

- แบบสำหรับมาตรวัดอัตราการไหลอุณหภูมิต่ำพิเศษขนาด 1 นิ้ว

ข้อสังเกตที่น่าสังเกตคือรุ่นที่ใช้วัดก๊าซมีเทนเหลวนั้นให้ความสำคัญกับความปลอดภัยในการป้องกันการระเบิด (เครื่องวัดอัตราการไหลของมวลที่ได้รับการรับรอง ATEX) และประสิทธิภาพการปิดผนึกเป็นพิเศษ ท่อวัดจะได้รับการออกแบบให้มีผนังบางเพื่อเพิ่มความไว และส่วนประกอบของเซ็นเซอร์ทั้งหมดจะมีชั้นฉนวนสุญญากาศเพื่อป้องกันความร้อนจากภายนอก

ด้วยการพัฒนาของพลังงานสะอาดและเทคโนโลยีที่ล้ำสมัย ความต้องการการวัดอัตราการไหลที่อุณหภูมิต่ำพิเศษจึงเพิ่มขึ้นอย่างต่อเนื่อง เครื่องวัดอัตราการไหลอุณหภูมิต่ำพิเศษ Coriolis ขนาด 1 นิ้ว กำลังกลายเป็นอุปกรณ์มาตรฐานสำหรับการใช้งานที่ต้องการความแม่นยำสูงเหล่านี้ ด้วยความแม่นยำและความน่าเชื่อถือที่ยอดเยี่ยม ไม่ว่าจะเป็นการเติมเชื้อเพลิงมีเทนเหลวอย่างแม่นยำ หรือการวัดปริมาณออกซิเจนเหลวสำหรับจรวด ผู้เชี่ยวชาญด้านการวัดที่ "ไม่กลัวความเย็น" เหล่านี้ก็มีบทบาทสำคัญอย่างเงียบๆ
