มิเตอร์วัดอัตราการไหลของก๊าซธรรมชาติมีกี่ประเภท?


เหตุใดจึงจำเป็นต้องมีการวัดอัตราการไหลของก๊าซธรรมชาติในอุตสาหกรรม?

ก๊าซธรรมชาติหมายถึงส่วนผสมของก๊าซที่ติดไฟได้ซึ่งมีไฮโดรคาร์บอนเป็นองค์ประกอบหลักที่สกัดจากธรรมชาติ ก๊าซธรรมชาติประกอบด้วยส่วนผสมของไฮโดรคาร์บอนโมเลกุลต่ำที่เป็นก๊าซและก๊าซที่ไม่ใช่ไฮโดรคาร์บอนเป็นหลัก ประกอบด้วยมีเทน (85%) และเอธานอลจำนวนเล็กน้อย (9%) โพรเพน (3%) ไนโตรเจน (2%) และบิวเทน (1%) เป็นหลัก ใช้เป็นเชื้อเพลิงเป็นหลัก แต่ยังใช้ในการผลิตวัตถุดิบสำหรับสารเคมี เช่น อะเซทัลดีไฮด์ อะเซทิลีน แอมโมเนีย คาร์บอนแบล็ก เอธานอล ฟอร์มาลดีไฮด์ เชื้อเพลิงไฮโดรคาร์บอน น้ำมันไฮโดรจิเนต เมทานอล กรดไนตริก ก๊าซสังเคราะห์ และไวนิลคลอไรด์ ก๊าซธรรมชาติถูกอัดให้เป็นของเหลวเพื่อการจัดเก็บและการขนส่ง เราต้องการอุปกรณ์วัดอัตราการไหลของก๊าซธรรมชาติในการทำเหมืองถ่านหิน โรงงานกรดไนตริก โรงไฟฟ้า โรงงานสังเคราะห์สารเคมีอินทรีย์ โรงกลั่นปิโตรเลียม เป็นต้น

โปรดจำไว้เสมอว่าการใช้เทคโนโลยีที่ถูกต้องนั้นมีความสำคัญอย่างยิ่งในการวัดค่าที่แม่นยำ ต่อไปนี้คือสิ่งที่คุณควรพิจารณาเมื่อเลือกเครื่องวัดอัตราการไหลสำหรับก๊าซธรรมชาติ เครื่องวัดอัตราการไหลสำหรับก๊าซธรรมชาติในอุตสาหกรรมสามารถใช้ในการตรวจสอบก๊าซที่ไหลเข้าสู่เตาเผาก๊าซ หม้อไอน้ำ เตาอบ เตาเผา ฯลฯ
natural-gas-flow-meter
ด้วยการพัฒนาเศรษฐกิจของจีนและความต้องการด้านสิ่งแวดล้อม การบริโภคก๊าซธรรมชาติจึงเพิ่มขึ้นอย่างมาก การจัดส่งก๊าซธรรมชาติแบบเดิมไม่สามารถตอบสนองความต้องการในการพัฒนาปัจจุบันได้อีกต่อไป ด้วยการพัฒนาอย่างต่อเนื่องของการค้าก๊าซธรรมชาติ การวัดอัตราการไหลของก๊าซธรรมชาติที่แม่นยำจึงมีความสำคัญเพิ่มมากขึ้น ซึ่งเกี่ยวข้องโดยตรงกับผลประโยชน์ทางเศรษฐกิจขององค์กรและผลประโยชน์ของผู้ใช้ ดังนั้น การวิจัยการวัดอัตราการไหลของก๊าซธรรมชาติจึงมีความสำคัญเป็นพิเศษ การวัดอัตราการไหลของก๊าซธรรมชาติต้องใช้ความแม่นยำแบบเรียลไทม์และประหยัด นั่นคือการใช้เครื่องมือวัดอัตราการไหลของก๊าซธรรมชาติที่มีต้นทุนต่ำเพื่อวัดอัตราการไหลของก๊าซธรรมชาติอย่างแม่นยำและทันเวลา

เลือกมาตรวัดอัตราการไหลของก๊าซธรรมชาติอย่างไร?

การทำความเข้าใจการประยุกต์ใช้เทคโนโลยีมาตรวัดอัตราการไหลเป็นสิ่งสำคัญก่อนที่คุณจะเลือกอุปกรณ์วัดอัตราการไหลของก๊าซธรรมชาติ เมื่อไม่นานนี้ เราได้โพสต์เคล็ดลับบางประการที่ควรคำนึงถึงเมื่อเลือกมาตรวัดอัตราการไหลของก๊าซที่ถูกต้อง ความเข้าใจถือเป็นหัวใจสำคัญในการตัดสินใจเลือกคอลัมน์ที่ถูกต้อง


Natural gas flow meter types


#1 จุดประสงค์การใช้งานคืออะไร คุณกำลังเลือกมิเตอร์สำหรับการวัดย่อย การประมวลผลก๊าซอุตสาหกรรม การโอนการดูแล หรือการตรวจสอบหรือไม่ คุณต้องการมิเตอร์วัดอัตราการไหลของก๊าซธรรมชาติแบบปริมาตรหรือ มิเตอร์วัดอัตราการไหลของมวล หรือไม่ คุณจะใช้เงินเท่าไรสำหรับมิเตอร์วัดอัตราการไหลของก๊าซธรรมชาติ คุณต้องการมิเตอร์วัดอัตราการไหลของก๊าซธรรมชาติแบบอินไลน์หรือแบบแทรก


#2 ก๊าซชนิดใดที่วัดได้ เป็นก๊าซผสมหรือก๊าซชนิดเดียว ช่วงการไหล อุณหภูมิของกระบวนการ ความแม่นยำที่ต้องการ และแรงดันเป็นอย่างไร ก๊าซจะสะอาดและแห้ง หรือสกปรก กัดกร่อน และเปียก


#3 การติดตั้งที่ตั้งใจไว้คือที่ใด จะต้องทำงานภายใต้สภาวะใด อุณหภูมิที่สูงหรือต่ำเกินไป จะต้องเดินตรงเพียงพอหรือไม่ ต้องปฏิบัติตามข้อกำหนดใดบ้าง หากมี การสั่นสะเทือนหรือเสียงรบกวนเป็นปัญหาหรือไม่


#4 คุณต้องการเครื่องมือนี้เพื่อทำอะไร คุณต้องการจอแสดงอัตราการไหลของก๊าซในพื้นที่หรือแบบรวมหรือไม่ คุณต้องการการสอบเทียบแบบใด จำเป็นต้องใช้ระบบอิเล็กทรอนิกส์ขั้นสูงหรือการอัปเกรดหรือไม่ คุณต้องการเครื่องมือวัดอัตราการไหลของก๊าซธรรมชาติแบบรวมหรือไม่ คุณต้องการการบำรุงรักษาหรือไม่ คุณต้องการเครื่องวัดอัตราการไหลของก๊าซธรรมชาติแบบดิจิทัลหรือไม่


เมื่อคุณรวบรวมข้อมูลทั้งหมดนี้แล้ว คุณสามารถตัดสินใจเลือกเซ็นเซอร์วัดอัตราการไหลของก๊าซที่ถูกต้องได้อย่างถูกต้อง

มาตรวัดก๊าซธรรมชาติมีอยู่ 4 ประเภท

  • ☪ อัตราการไหลเชิงปริมาตร
  • ☪ มาตรวัดความเร็ว
  • ☪ เครื่องวัดอัตราการไหลเชิงอนุมาน
  • ☪ เครื่องวัดอัตราการไหลของมวลสำหรับการวัดก๊าซธรรมชาติ

ประเภทมาตรวัดอัตราการไหลของก๊าซธรรมชาติ

หลังจากพิจารณาแนวทางการเลือกแล้ว เป็นไปได้ว่าคุณได้จำกัดขอบเขตเหลือเพียงไม่กี่เมตรที่อาจเหมาะกับวัตถุประสงค์ของคุณแล้ว ตอนนี้คุณควรระบุข้อดีและข้อเสียของแต่ละประเภทเพื่อให้ตัดสินใจได้ดีขึ้นโดยพิจารณาจากหลักการทำงานของแต่ละประเภท

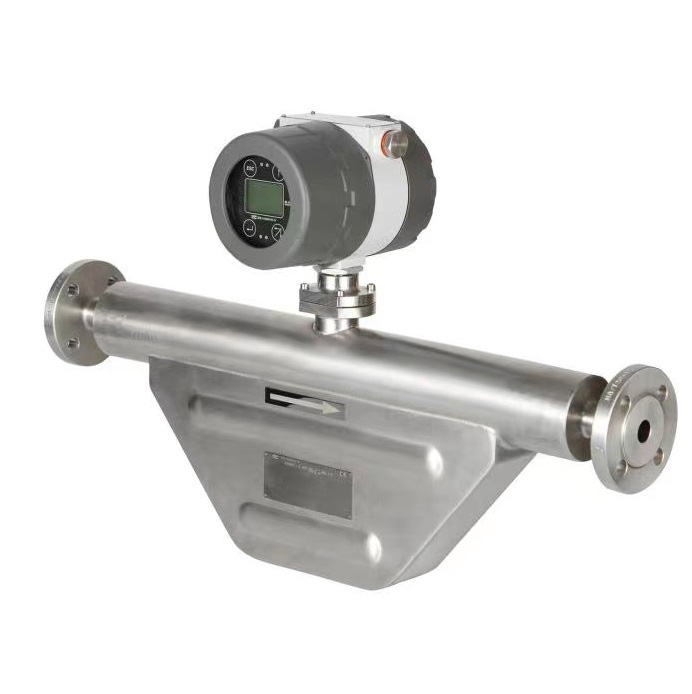

✔ เครื่องวัดอัตราการไหลของมวล Coriolis: การวัดอัตราการไหลของมวลโดยตรงของก๊าซธรรมชาติ เครื่องวัดอัตราการไหลของ Coriolis ใช้เอฟเฟกต์ Coriolis ซึ่งก็คือการเบี่ยงเบนของของไหลที่เคลื่อนที่เนื่องจากการหมุนของโลก เครื่องวัดเหล่านี้มีท่อสั่นสะเทือนที่ก๊าซไหลผ่าน การเคลื่อนที่ของก๊าซทำให้ท่อบิด และระดับของการบิดนั้นเป็นสัดส่วนกับอัตราการไหลของมวล เครื่องวัดอัตราการไหลของ Coriolis เป็นเครื่องวัดอัตราการไหลของก๊าซธรรมชาติที่ดีที่สุด สามารถวัดอัตราการไหลของมวลของก๊าซธรรมชาติได้โดยตรง และมีความแม่นยำสูงสุดสำหรับการวัดอัตราการไหลของก๊าซธรรมชาติ ดังนั้นจึงสามารถใช้เป็นการถ่ายโอนการดูแลสำหรับก๊าซธรรมชาติได้ นอกจากนี้ยังสามารถวัดอัตราการไหลของก๊าซธรรมชาติแรงดันสูงได้อีกด้วย

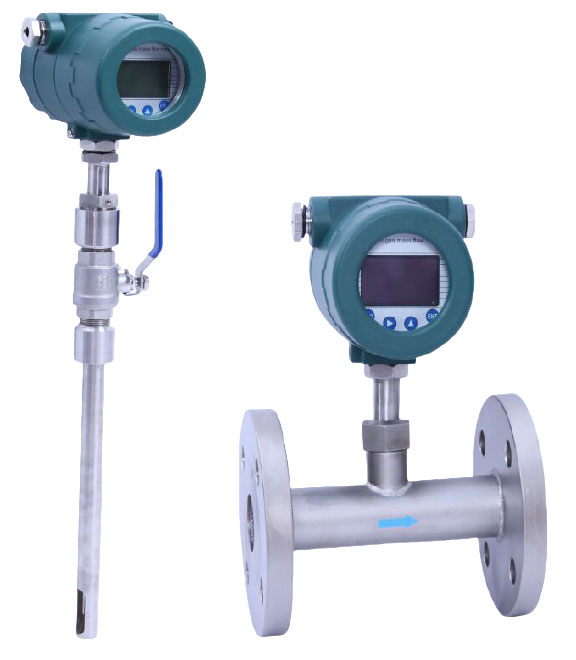

✔ เครื่องวัดอัตราการไหลของมวลความร้อน: เครื่องวัดเหล่านี้ใช้หลักการที่ว่าอัตราการถ่ายเทความร้อนนั้นเป็นสัดส่วนกับอัตราการไหลของมวลของก๊าซ เครื่องวัดเหล่านี้ประกอบด้วยองค์ประกอบที่ได้รับความร้อนและเซ็นเซอร์วัดอุณหภูมิหนึ่งตัวหรือมากกว่านั้น โดยการวัดความแตกต่างของอุณหภูมิระหว่างองค์ประกอบที่ได้รับความร้อนและก๊าซ จึงสามารถกำหนดอัตราการไหลได้ เครื่องวัดอัตราการไหลของมวลความร้อนเพื่อวัดก๊าซธรรมชาติมีหน่วยการไหลดังต่อไปนี้: SCFM, กก./ชม., ก./วินาที, ก./นาที, NL/ชม., มม. ลูกบาศก์ฟุตต่อวัน, Sm3/ชม., Nm3/ชม. โดยมีมาตรวัดการไหลของก๊าซธรรมชาติแบบสอดและมาตรวัดการไหลของก๊าซธรรมชาติแบบอินไลน์ ราคาเครื่องวัดการไหลอาจต่ำมากสำหรับท่อส่งก๊าซธรรมชาติขนาดใหญ่

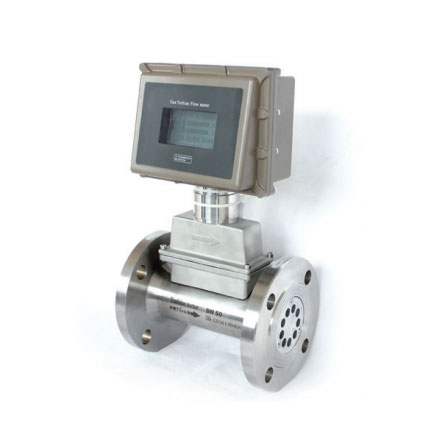

✔ มิเตอร์วัดอัตราการไหลของก๊าซแบบกังหัน: เป็นมิเตอร์วัดอัตราการไหลของก๊าซประเภทความเร็ว มิเตอร์เหล่านี้ใช้โรเตอร์กังหันที่วางอยู่ในกระแสก๊าซ เมื่อก๊าซไหลผ่านมิเตอร์ จะทำให้โรเตอร์หมุน และอัตราการหมุนจะแปรผันตามอัตราการไหล การเคลื่อนที่แบบหมุนนี้จะถูกแปลงเป็นสัญญาณไฟฟ้า ซึ่งจะถูกใช้ในการคำนวณอัตราการไหล มิเตอร์วัดอัตราการไหลของก๊าซธรรมชาติ มีคุณลักษณะของการสูญเสียความดันเพียงเล็กน้อย ความแม่นยำสูง อัตราส่วนช่วงการไหลกว้าง ประสิทธิภาพในการป้องกันการสั่นสะเทือนและการเต้นที่ดี ที่ใช้กันทั่วไป ได้แก่ มิเตอร์วัดอัตราการไหลของก๊าซธรรมชาติขนาด 2 นิ้ว มิเตอร์วัดอัตราการไหลของก๊าซธรรมชาติขนาด 4 นิ้ว เป็นต้น

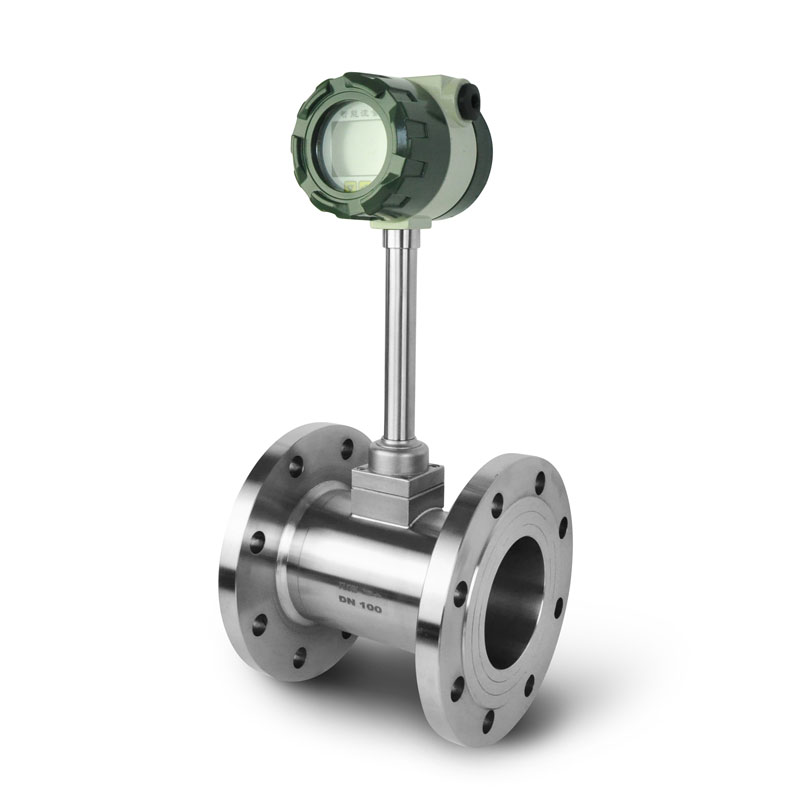

✔ เครื่องวัดอัตราการไหลแบบ Vortex Shedding: เครื่องวัดอัตราการไหลแบบ Vortex ทำงานโดยยึดหลักการที่ว่า เมื่อก๊าซไหลผ่านสิ่งกีดขวาง (เช่น วัตถุที่มีลักษณะเป็นหน้าผา) กระแสน้ำวนหรือรูปแบบการหมุนวนจะไหลสลับกันในแต่ละด้านของสิ่งกีดขวาง กระแสน้ำวนเหล่านี้จะถูกตรวจจับและนับ และความถี่ของกระแสน้ำวนจะถูกใช้เพื่อกำหนดอัตราการไหล เซ็นเซอร์ภายในของเครื่องวัดอัตราการไหลแบบ Vortex ไม่มีชิ้นส่วนที่เคลื่อนไหว โครงสร้างเรียบง่าย และค่าสัมประสิทธิ์การไหลที่เสถียรของเครื่องมือ ดังนั้น การวัดอัตราการไหลของก๊าซธรรมชาติจึงเชื่อถือได้ และอัตราความล้มเหลวก็ต่ำ เครื่องวัดอัตราการไหลของก๊าซธรรมชาติแบบดิจิทัลสามารถส่งสัญญาณพัลส์ดิจิทัลหรือสัญญาณกระแสไฟฟ้า และสามารถสื่อสารผ่าน HART หรือ MODBUS ได้

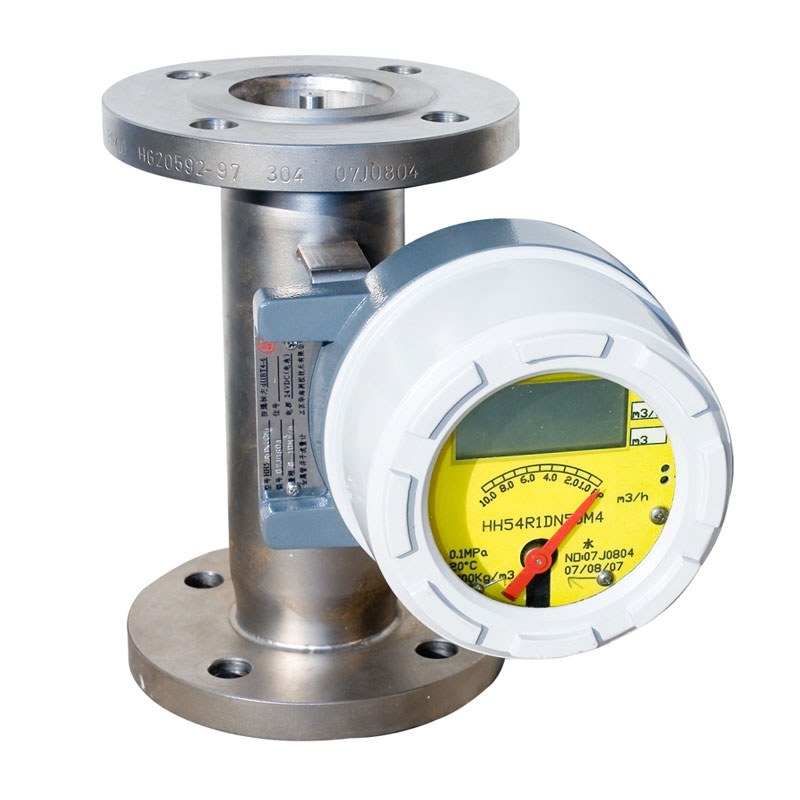

✔ เครื่องวัดอัตราการไหลแบบโรตามิเตอร์หรือเครื่องวัดอัตราการไหลแบบพื้นที่แปรผันมีโครงสร้างที่เรียบง่ายและใช้กันอย่างแพร่หลายในการวัดอัตราการไหลในอุตสาหกรรม เครื่องวัดอัตราการไหลประเภทนี้มีประวัติศาสตร์อันยาวนานและปรากฏขึ้นในช่วงกลางศตวรรษที่แล้ว เครื่องวัดอัตราการไหลแบบโรเตอร์ประกอบด้วยท่อรูปกรวยและลูกลอยเป็นหลัก เมื่อก๊าซธรรมชาติไหลจากด้านล่างขึ้นบนในท่อรูปกรวย เมื่อก๊าซธรรมชาติไหลอย่างสม่ำเสมอ ลูกลอยจะนิ่งอยู่ตรงกลาง และสามารถคำนวณอัตราการไหลของของเหลวได้จากตำแหน่งของลูกลอย
