เครื่องวัดการไหลของกังหัน

เครื่องวัดการไหลของกังหันอิเล็กทรอนิกส์สำหรับแก๊ส

เครื่องวัดก๊าซแบบเทอร์ไบน์มีความทนทานและได้รับการออกแบบมาให้ทำงานด้วยความแม่นยำสูงสุด (ความแม่นยำในการวัดก๊าซ 1.0~1.5%) เครื่องวัดกังหัน (TUF) เหล่านี้ทั้งหมดเป็นไปตามมาตรฐานสากลและได้รับการรับรองคุณภาพก่อนออกจากโรงงานเครื่องวัดอัตราการไหลของกังหันก๊าซด้วยความยาวการติดตั้งที่สั้นที่สุด เครื่องวัดอัตราการไหลของกังหันก๊าซแบบอิเล็คทรอนิกส์ไม่เพียงแต่กับเอาต์พุตดิจิตอลแต่ยังมีจอแสดงผลดิจิตอลด้วย เป็นอุปกรณ์วัดก๊าซอิเล็กทรอนิกส์ที่เหมาะสำหรับก๊าซ ก๊าซชีวภาพ ก๊าซธรรมชาติ N2 O2 ก๊าซฮีเลียม (He) ก๊าซเอทิลีน (C2H4) คาร์บอนไดออกไซด์ (CO2) ก๊าซมีเทน บิวเทน โพรเพน CNG ก๊าซธรรมชาติอัด อากาศ การวัดการไหลของปริมาตร
เครื่องวัดอัตราการไหลของกังหันก๊าซเป็นอุปกรณ์ที่ใช้ในการตรวจจับอัตราการไหลของก๊าซและการไหลของท่อส่งก๊าซในสถานะปิด และเป็นเครื่องวัดอัตราการไหลของก๊าซโดยทั่วไป เครื่องวัดการไหลของกังหันก๊าซแบบอิเล็กทรอนิกส์มีไฟแสดง LCD เพื่อแสดงอัตราการไหลของก๊าซและอัตราการไหลรวมของก๊าซ เครื่องวัดอัตราการไหลของก๊าซที่ใช้แบตเตอรี่ หรือกำลังไฟฟ้าแบบวนรอบ 24 VDC เครื่องส่งสัญญาณการไหลของก๊าซแบบดิจิตอลมีเอาต์พุตแบบอะนาล็อก 4-20mA, เอาต์พุตพัลส์หรือการสื่อสาร MODBUS RTU หรือโปรโตคอล HART สำหรับการควบคุมและวัตถุประสงค์ระยะไกลต่างๆ
เครื่องวัดการไหลของกังหันก๊าซแบบดิจิตอลระดับความดันมาตรฐานคือ 16 บาร์สามารถทำเป็น 300PSI, 300LB, 600 $ เครื่องวัดการไหลของกังหันก๊าซแรงดันสูง
เครื่องวัดการไหลของกังหันก๊าซแบบดิจิตอลมีตัวเลือกสำหรับ RTD อุณหภูมิในตัวและการชดเชยและการแก้ไขเซ็นเซอร์ความดัน (อีวีซี)
เครื่องวัดการไหลของกังหันก๊าซแบบอิเล็กทรอนิกส์ขนาดคำขอปกติ:
เครื่องส่งสัญญาณการไหลของก๊าซ 1 นิ้ว ช่วงการไหลของอากาศ: 42-420 lpm
2”, DN50 เครื่องวัดการไหลของกังหันก๊าซช่วงการวัด: 10-100 ลูกบาศก์เมตรต่อชั่วโมง,
เครื่องวัดอัตราการไหลของก๊าซขนาด 3 นิ้ว 80 มม.: 5.5-111 ลิตร/วินาที,
4 ", DN100 เครื่องวัดการไหลของกังหันก๊าซแบบอิเล็กทรอนิกส์สามารถตรวจจับได้ 20-400 m3 / h,
6”, DN150 เครื่องวัดการไหลของกังหันก๊าซแบบดิจิตอล, 50-100 ลบ.ม./ชม.,
8 “DN200 เครื่องวัดอัตราการไหลของก๊าซ 80-1600 m3/h
เครื่องวัดอัตราการไหลของกังหันก๊าซขนาด 10” 250 มม. 200-4000 ลบ.ม./ชม.
เครื่องวัดการไหลของกังหันก๊าซอิเล็กทรอนิกส์ขนาด 12 นิ้วสามารถวัดช่วงก๊าซได้: 188-3825 cfm

เครื่องวัดการไหลของกังหันสำหรับของเหลว

เครื่องวัดการไหลของกังหันใช้พลังงานกลของของเหลวเพื่อหมุนโรเตอร์ในกระแส ความเร็วของการหมุนเป็นสัดส่วนกับความเร็วของของไหลที่ไหลผ่านมิเตอร์ มิเตอร์อิเล็กทรอนิกส์เหล่านี้ใช้ในอุตสาหกรรมต่างๆ เพื่อวัดของเหลวที่สะอาดและไม่กัดกร่อนได้อย่างน่าเชื่อถือ เช่น น้ำกลั่น น้ำ RO เครื่องวัดกังหันน้ำประปา น้ำกลั่น น้ำมันแบบพกพา นม กรดอะซิติก น้ำมันปาล์มโอเลอิน ดีเซล กังหันน้ำไบโอดีเซล เครื่องวัดการไหล, เอทิลแอลกอฮอล์, น้ำมันเบนซิน, น้ำมันพืช, น้ำมันพืช, น้ำมันมะพร้าว, น้ำมันก๊าด, เชื้อเพลิงเครื่องบิน, เครื่องวัดการไหลของน้ำมันเชื้อเพลิง, โทลูอีน, ไซลีน, อะซีโตน, โทลูอีน, บิวทิลอะซิเตทเครื่องส่งผ่านการไหลของกังหันของเหลว ฯลฯ
Silverinstruments นำเสนอกังหันวัดการไหลของของเหลวชั้นนำของอุตสาหกรรมด้วยผลิตภัณฑ์ที่หลากหลาย ความแม่นยำ และช่วงการทำงานของอุณหภูมิที่น่าประทับใจ
เครื่องวัดการไหลของกังหันอิเล็กทรอนิกส์สำหรับการวัดของเหลวมีพัลส์ NPN, PNP, ความถี่, และเอาต์พุตอนาล็อก 4-20mA, HART, MODBUS สำหรับการส่งสัญญาณทางไกล ฯลฯ
เครื่องวัดอัตราการไหลของกังหันมีตัวเลือกตัวบ่งชี้ดิจิตอลเพื่ออ่านการวัดของเหลวโดยตรง และยังง่ายสำหรับการกำหนดค่าพารามิเตอร์ด้วยปุ่มและปุ่มในเครื่อง
ขนาดเซ็นเซอร์กังหันต่างๆ เช่น เครื่องวัดการไหลของกังหันน้ำต่ำ 1/8” , เครื่องวัดการไหลของกังหันไมโคร 1/4”, 3/8 นิ้ว, มาตรวัดน้ำกังหัน 1/2 นิ้ว, เครื่องวัดการไหลของกังหันน้ำ 3/4 นิ้ว, 1 นิ้ว , DN50,3 นิ้ว , ขนาดหน้าปัด 80 มม. , เครื่องวัดกังหันน้ำ 4 นิ้ว , 5 นิ้ว , เครื่องวัดกังหันขนาด 6 นิ้ว , เซ็นเซอร์วัดการไหลของกังหันน้ำขนาด 8 นิ้ว , 10” , 12 นิ้ว, เครื่องวัดการไหลของกังหัน DN300
เครื่องวัดอัตราการไหลสแตนเลสพร้อม SUS 304 หรือสแตนเลส 316 ตัวเลือก
เครื่องวัดการไหลของกังหันไฟฟ้าแบบใช้แบตเตอรี่โดยแบตเตอรี่ลิเธียม 3.6V, 24 VDC หรือ 220V AC;
ตัวเลือกการเชื่อมต่อที่หลากหลาย: เครื่องวัดการไหลของกังหันของเหลวเวเฟอร์, การเชื่อมต่อ NPT แบบสกรูหรือ BSP, เครื่องวัดการไหลของกังหันไอน้ำที่ถูกสุขอนามัยและสุขอนามัยแบบไตรแคลมป์หรือไตรโคลเวอร์, การเชื่อมต่อแบบหน้าแปลนที่มีมาตรฐาน ANSI, JIS หรือ DIN;


เครื่องวัดอัตราการไหลของกังหันเป็นเซ็นเซอร์วัดปริมาตรในสายการผลิตเพื่อตรวจจับอัตราการไหลของก๊าซหรือของเหลว ตรวจจับอัตราการไหลต่ำถึงปานกลาง ของเหลวที่สะอาด มีฤทธิ์กัดกร่อนต่ำและมีความหนืด เครื่องวัดการไหลของกังหันแบ่งออกเป็นเครื่องวัดการไหลของกังหันก๊าซและเครื่องวัดการไหลของกังหันของเหลว Silver Automation Instruments จัดหา เครื่องวัดเท อร์ไบน์อิเล็กทรอนิกส์ที่มีเอาต์พุตหลากหลาย เช่น ความถี่ กระแสไฟสำหรับ PLC หรือการดำเนินการจ่ายเป็นชุด มันสามารถวัดเชื้อเพลิง น้ำมันเบนซิน ดีเซล น้ำ น้ำ RO นม ก๊าซธรรมชาติ ก๊าซชีวภาพ อากาศอัด และอื่น ๆ.

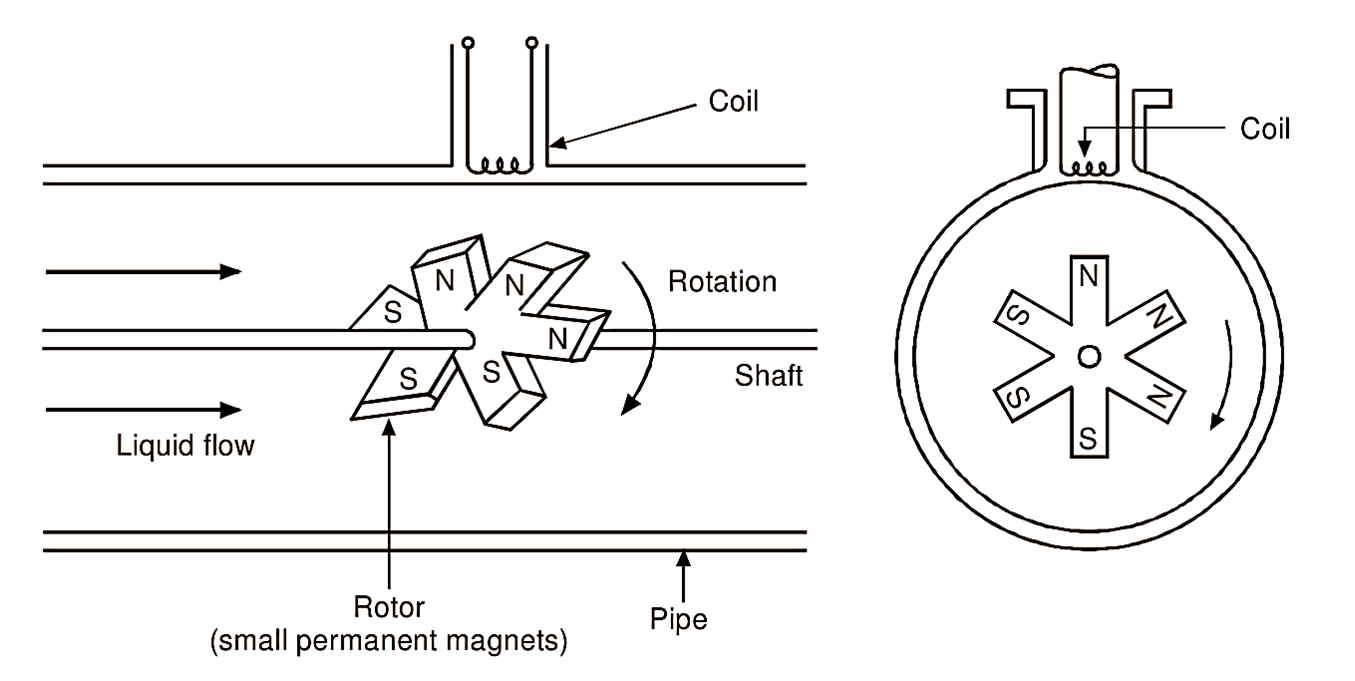

ดำเนินการด้วยเทคโนโลยีที่เข้าใจได้ง่าย สื่อที่วัดได้จะไปที่ตัวเซนเซอร์ ทำให้โรเตอร์หมุนด้วยความเร็วเป็นสัดส่วนกับความเร็วปานกลางและอัตราการไหล เมื่อใบมีดแต่ละใบเคลื่อนผ่านสนามแม่เหล็กที่เกิดจากปิ๊กแม่เหล็กของเครื่องวัดการไหล พัลส์แรงดันไฟฟ้ากระแสสลับจะถูกสร้างขึ้น

คุณสมบัติของเครื่องวัดอัตราการไหลของกังหัน LWGY

เครื่องวัดการไหลสแตนเลส
ความแม่นยำสูง
ต้นทุนต่ำ
ขนาดเซ็นเซอร์แปรผันได้ เช่น 1 นิ้ว 2 นิ้ว 3 นิ้ว 4 นิ้ว เครื่องวัดการไหลของกังหัน
คุณภาพที่ทนทานและการออกแบบที่กะทัดรัดขนาดเล็กเพื่อการติดตั้งง่าย
เวลาตอบสนองที่รวดเร็ว
ใช้ได้กับของเหลวที่เป็นสื่อกระแสไฟฟ้าหรือไม่นำไฟฟ้า
มีการเชื่อมต่อหลายขั้นตอน: เกลียว, เวเฟอร์, หน้าแปลน, เครื่องวัดการไหลของกังหันสุขาภิบาล แบบไตรแคลมป์สำหรับอุตสาหกรรมที่ถูกสุขอนามัย

โฟลว์มิเตอร์ทำงานในรูปแบบต่างๆ และวัดองค์ประกอบต่างๆ ดังนั้นในบทความนี้ ฉันได้จัดเตรียมทุกอย่างที่จะช่วยให้คุณเข้าใจเกี่ยวกับเครื่องวัดการไหลของกังหันมากขึ้น การออกแบบมีความครอบคลุมและจะช่วยให้คุณได้รับข้อมูลเชิงลึกเพิ่มเติมเกี่ยวกับฟังก์ชันการทำงาน อ่านต่อและหา

เครื่องวัดการไหลของกังหันทำงาน?

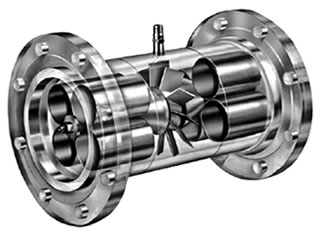

มีเพลาที่ติดตั้งอยู่ภายใน เครื่องวัดการไหลของกังหันแบบอินไลน์ เพื่อรองรับอีกอันหนึ่ง ซึ่งช่วยในการลดการโจมตีที่ปั่นป่วนเชิงลบ ส่วนรองรับยังมีตลับลูกปืนแบบเปิดซึ่งช่วยให้สามารถหล่อลื่นแปรงซึ่งจะช่วยยืดอายุการใช้งานของเครื่องวัดอัตราการไหลของกังหัน ส่วนรองรับเหล่านี้มีวงแหวนล็อคที่ใช้ยึด
เพลามีบทบาทสำคัญในการรองรับโรเตอร์ ดังนั้นเมื่อมีกระแสน้ำจะทำให้เกิดแรงที่ปีกเรเตอร์ซึ่งจะหมุนไปรอบ ๆ เนื่องจากรูปร่างและมุมของมันเสริมแรง นอกจากนี้ยังมี เครื่องส่งสัญญาณการไหลของกังหัน ที่ติดตั้งอยู่เหนือโรเตอร์ซึ่งสร้างสัญญาณสำหรับการส่งผ่านใบมีด เซ็นเซอร์ที่ตั้งอยู่ภายนอกไปยังกระแสไฟที่เรืองแสงเพื่อหลีกเลี่ยงการเกิดขึ้นของข้อจำกัดในกรณีที่ใช้เซ็นเซอร์แบบเปียก สัญญาณพัลส์ที่ประมวลผลโดยเครื่องส่งสัญญาณการไหลใช้ในการกำหนดอัตราการไหลของของเหลวหรือก๊าซ ระบบส่งและส่งสัญญาณรับรู้ทิศทางการไหลไปข้างหน้า
องค์ประกอบที่สำคัญที่สุดที่ช่วยให้เคลื่อนที่ได้อย่างอิสระคือใบพัดที่อยู่ในท่อ มิเตอร์วัดการไหลของกังหันนี้ได้รับการออกแบบมาเพื่อให้แน่ใจว่ามีแรงดันตกเพียงเล็กน้อย จึงถือได้ว่าเป็นเครื่องมือวัดที่ดีที่สุดตัวหนึ่ง

ข้อดี

-ความแม่นยำสูง
- ค่าใช้จ่ายอยู่ในระดับปานกลางและราคาต่ำ
-เป็นประสิทธิภาพที่เชื่อถือได้
- ดีมากในการวัดของเหลวที่สะอาด
-เปิดเตียงเป็นที่น่าประทับใจ

ข้อเสีย

- แบริ่งเสื่อมสภาพ
-ไม่น่าเชื่อถือเมื่อวัดไอน้ำ

เครื่องวัดอัตราการไหลของกังหัน

ราคาเครื่องวัดอัตราการไหลของกังหันถูกกำหนดโดยปัจจัยหลายประการ
ก. เครื่องวัดการไหลของกังหันก๊าซหรือกังหันของเหลวต่างกัน
ข. ขนาดเซ็นเซอร์วัดการไหลของกังหันที่แตกต่างกันราคาแตกต่างกัน
ค. เครื่องส่งสัญญาณการไหลของกังหันที่แตกต่างกัน ค่าใช้จ่ายที่แตกต่างกัน เช่นว่าต้องใช้เครื่องวัดการไหลของกังหันดิจิทัลหรือไม่ ไม่ว่าจะต้องใช้ HART หรือ RS485
ง. อุณหภูมิที่สูงหรือความดันสูงก็ส่งผลต่อราคาเครื่องวัดการไหลของกังหันเป็นอย่างมาก

การผลิตเครื่องวัดกังหัน

มีหลายแบรนด์ชั้นนำของโรงงานเครื่องวัดการไหลของกังหันเช่นเครื่องวัดกังหันคาเมรอนนูฟโล, เครื่องวัดการไหลของบลันเกตต์, เครื่องวัดกังหันแดเนียล, เครื่องวัดการไหลของกังหันโอเมก้า, เครื่องวัดกังหันแบดเจอร์, เครื่องวัดกังหันขดลวด, เครื่องวัดการไหลของกังหัน Emerson, เครื่องวัดกังหันอิเล็กทรอนิกส์ k24 พวกเขาเป็น เครื่องวัดการไหลของกังหันที่ทนทานด้วยราคาที่ไม่แพง อย่างไรก็ตาม Silver Automation Instruments ขายเครื่องวัดอัตราการไหลที่ประหยัดเพื่อทดแทนราคาทางเลือกหรือราคาต่ำ

ความแม่นยำของเครื่องวัดการไหลของกังหัน

เครื่องวัดการไหลของกังหันก๊าซ SGW ที่มีความแม่นยำ 1.5% หรือ 1.0% เครื่องวัดอัตราการไหลของกังหันของเหลวที่มีความแม่นยำ 0.5 ~ 1.0%

วิธีการใช้งาน

ใช้การวัดการไหลของก๊าซและของเหลว คอมพิวเตอร์โฟลว์การทำงานสามารถใช้เพื่อแก้ไขอุณหภูมิ ความดัน และคุณสมบัติของของเหลวเพื่อให้แน่ใจว่าได้ความแม่นยำตามที่ต้องการ ของเหลวที่ไม่หล่อลื่นอาจทำให้ตลับลูกปืนสึกหรอ และส่งผลให้มิเตอร์วัดการไหลสูญเสียระดับความแม่นยำ อย่างไรก็ตาม บางตัวมีข้อต่อจาระบีที่อนุญาตให้ใช้กับของเหลวที่ไม่หล่อลื่นได้ นอกจากนี้ เครื่องวัดการไหลของกังหันเหล่านี้ยังได้รับการออกแบบให้ทำงานโดยมีช่วงอุณหภูมิจำกัดสูงสุดถึง 60 องศาเซลเซียส ซึ่งหมายความว่าอาจเกิดความเสียหายได้เมื่อสัมผัสกับอุณหภูมิที่สูงกว่าค่านี้
ใช้สำหรับของเหลวที่มีขนาดไม่เกิน 10 นิ้ว ( DN250 Turbine flow meter ) น้ำหนักและขนาดของกังหันขนาดใหญ่อาจต้องใช้ฐานรองรับและฐานรากคอนกรีต เมื่อต้องรับมือกับของเหลวที่มีฤทธิ์กัดกร่อน ควรให้ความสนใจกับวัสดุด้วย เช่น ข้อต่อ แบริ่ง โรเตอร์ และตัวเครื่อง
อุตสาหกรรมเคมี ปิโตรเลียม และน้ำส่วนใหญ่ใช้เครื่องวัดการไหลของกังหัน อุตสาหกรรมเคมี อาหาร และเครื่องดื่มบางประเภทสามารถใช้โฟลว์มิเตอร์ประเภทนี้ได้ ทำหน้าที่ดูแลการถ่ายโอนไฮโดรคาร์บอนในอุตสาหกรรมปิโตรเลียมและระบบจำหน่ายสำหรับพืชน้ำ เรามักใช้เครื่องมือวัดอัตราการไหลนี้เป็นเครื่องวัด อัตราการไหลของก๊าซธรรมชาติ เครื่องวัดอัตรา การไหลของน้ำมันดีเซล เครื่องวัด อัตราการไหลของน้ำมันเชื้อเพลิง เป็นต้น

อุตสาหกรรมที่ใช้เครื่องวัดการไหลของกังหัน

เครื่องวัดอัตราการไหลของกังหันใช้ในอุตสาหกรรมต่อไปนี้ตามขนาดที่ใหญ่ที่สุดและน้อยที่สุด
-น้ำมันและก๊าซ
- น้ำและน้ำเสีย
- แก๊สยูทิลิตี้
-เคมี
-พลัง
-อาหารและเครื่องดื่ม
-การบินและอวกาศ
-ยา
-เยื่อกระดาษและกระดาษ

การสมัครและความเสี่ยง

ความแม่นยำลดลงที่อัตราการไหลช้า ดังนั้นจึงจำเป็นต้องตรวจสอบให้แน่ใจว่าโฟลว์มิเตอร์ทำงานที่ระดับที่สูงกว่า 5% ความเร็วสูงอาจทำให้เสื่อมสภาพได้ ของเหลวที่ไม่หล่อลื่นยังทำให้ความแม่นยำลดลง นั่นคือเหตุผลที่คุณควรระมัดระวังมากพอที่จะหลีกเลี่ยงความไม่สะดวกดังกล่าว ไม่ควรใช้ของเหลวสกปรกเพื่อลดความเสียหายของตลับลูกปืน
อาจได้รับความเสียหายหรือแม่นยำน้อยลงเมื่อมีการเปลี่ยนจากการไหลของก๊าซไปเป็นของเหลวอย่างกะทันหัน ภาพจำลองนี้สามารถเกิดขึ้นได้เมื่ออยู่ภายใต้การไหลของกระสุนหรือยื่นท่อ คุณควรหลีกเลี่ยงการไหลแบบสองเฟสเนื่องจากจะมีการวัดที่ไม่ถูกต้อง เครื่องวัดการไหลของกังหันก๊าซและเครื่องวัดการไหลของกังหันของเหลวต่างกัน ลูกค้าควรระบุของเหลวเมื่อซื้อเครื่องวัดการไหลของกังหันเพื่อผลิต
หากคุณโชคร้ายพอที่จะประสบกับความล้มเหลวบางอย่างกับเครื่องวัดการไหลของคุณ คุณต้องเลือกการเปลี่ยนอย่างชาญฉลาด คุณควรดูระดับความแม่นยำที่คุณต้องการ ควรใช้ระบบที่มีราคาแพง แต่เชื่อถือได้ดีกว่า
สุดท้ายนี้ ก่อนที่คุณจะซื้อ ตรวจสอบให้แน่ใจว่ามีการรับประกันในกรณีที่เครื่องเสียโดยไม่คาดคิด กรณีส่วนใหญ่ที่นำไปสู่การเสียคือการใช้ในทางที่ผิด อย่างที่ฉันได้กล่าวไว้ก่อนหน้านี้ว่าแนะนำให้ใช้ชุดอุปกรณ์ที่ไม่หล่อลื่นเพราะจะทำให้ระบบนี้สูญเสียความแม่นยำไป ดังนั้นจึงเป็นสิ่งสำคัญที่จะใช้เพื่อวัตถุประสงค์ที่ถูกต้อง เพื่อให้แน่ใจว่าคุณจะได้ผลลัพธ์ที่เชื่อถือได้และแม่นยำ
