คู่มือฉบับสมบูรณ์สำหรับเครื่องวัดอัตราการไหลดีเซล: Coriolis, Oval Gear และ Turbine


น้ำมันดีเซลเป็นพลังงานขับเคลื่อนทุกสิ่ง ตั้งแต่เครื่องจักรกลหนักและการขนส่ง ไปจนถึงหม้อไอน้ำอุตสาหกรรมและเครื่องกำเนิดไฟฟ้าสำรอง ทำให้น้ำมันดีเซลเป็นองค์ประกอบสำคัญของเศรษฐกิจโลก การวัดอัตราการไหลของน้ำมันดีเซลและการใช้น้ำมันดีเซลอย่างแม่นยำไม่เพียงแต่เป็นสิ่งจำเป็นทางเทคนิคสำหรับทุกการดำเนินงานที่ใช้น้ำมันดีเซลเท่านั้น แต่ยังมีความสำคัญต่อการปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม ประสิทธิภาพในการดำเนินงาน และการจัดการทางการเงินอีกด้วย การเลือกมาตรวัดอัตราการไหลของน้ำมันดีเซลที่เหมาะสมจึงเป็นสิ่งสำคัญอย่างยิ่งต่อความน่าเชื่อถือและผลกำไร


คู่มือฉบับสมบูรณ์นี้จะอธิบายเทคโนโลยียอดนิยมสามประเภทสำหรับ การวัดอัตราการไหลน้ำมันดีเซลหรือไบโอดีเซล ได้แก่ เครื่องวัดอัตราการไหลแบบเทอร์ไบน์เหลว (TUF), เครื่องวัดอัตราการไหลแบบโอวัลเกียร์ (เครื่องวัดอัตราการไหลแบบปริมาตรบวกหรือ PD) และเครื่องวัดอัตราการไหลแบบมวลโคริโอลิส อย่างละเอียด เพื่อช่วยคุณเลือกตัวเลือกที่ดีที่สุดสำหรับความต้องการในการวัดอัตราการไหลเฉพาะของคุณ เราจะพิจารณาการใช้งาน ข้อดี ข้อเสีย การใช้งานที่เหมาะสม และแนวทางปฏิบัติที่ดีที่สุดในการติดตั้งของแต่ละเทคโนโลยี

เหตุใดการวัดอัตราการไหลของดีเซลอย่างแม่นยำจึงมีความสำคัญมาก?

การเข้าใจถึงความสำคัญของ การวัดอัตราการไหลของน้ำมันเชื้อเพลิงที่แม่นยำ เป็นสิ่งสำคัญอย่างยิ่งยวดก่อนที่จะศึกษาเทคโนโลยีนี้ ด้วยข้อมูลที่แม่นยำ คุณสามารถ:


  • ควบคุมต้นทุน: เชื้อเพลิงเป็นต้นทุนการดำเนินงานที่สำคัญ การจัดสรรต้นทุนอย่างแม่นยำและการระบุพื้นที่ที่จะเพิ่มประสิทธิภาพสามารถทำได้โดยการตรวจสอบการใช้เชื้อเพลิงอย่างแม่นยำในเครื่องยนต์ หม้อไอน้ำ และเครื่องกำเนิดไฟฟ้า

  • ตรวจสอบการเรียกเก็บเงินที่ถูกต้อง (การโอนการดูแล): ความถูกต้องเป็นข้อกำหนดตามสัญญาและทางการเงินเมื่อโอนเชื้อเพลิงระหว่างคู่สัญญา เช่น จากเรือบรรทุกไปยังเรือ หรือจากซัพพลายเออร์ไปยังถังเก็บ

  • เพิ่มประสิทธิภาพอุปกรณ์: วิธีสำคัญอย่างหนึ่งในการประเมินสภาพของเครื่องยนต์หรืออุปกรณ์คือการตรวจสอบปริมาณการใช้น้ำมันเชื้อเพลิง การเบี่ยงเบนอาจบ่งชี้ว่าจำเป็นต้องบำรุงรักษา

  • จัดการสินค้าคงคลัง: การทราบปริมาณเชื้อเพลิงที่แน่นอนในถังของคุณและปริมาณที่ใช้จะช่วยให้คุณหลีกเลี่ยงการขาดแคลน ทำให้ซื้อสินค้าได้คุ้มค่าที่สุด และระบุจุดรั่วไหลหรือการโจรกรรมที่อาจเกิดขึ้นได้


การเปรียบเทียบเทคโนโลยีเครื่องวัดอัตราการไหลดีเซลชั้นนำ

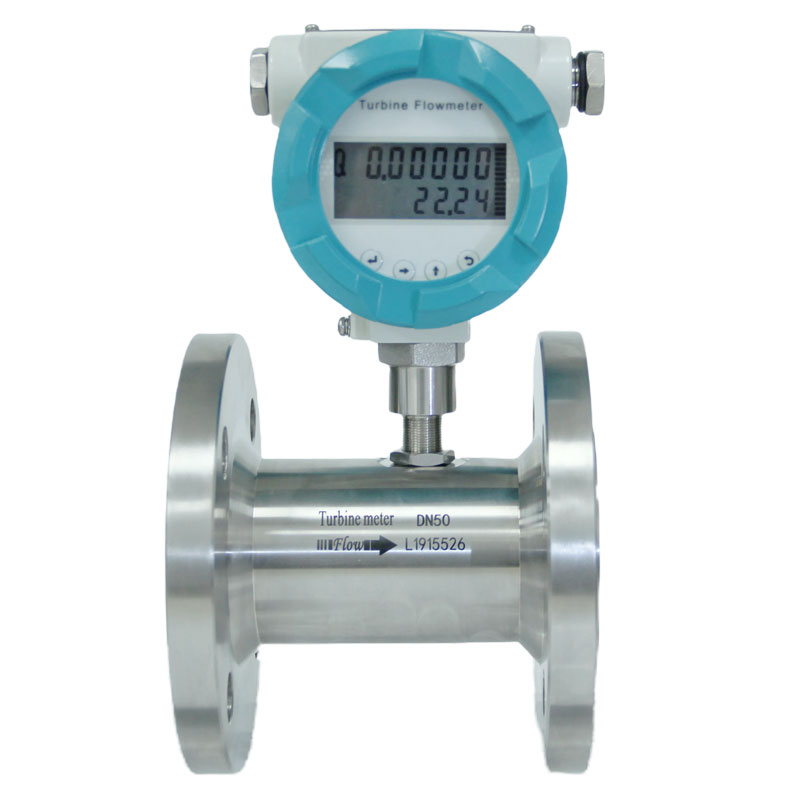

เครื่องวัดอัตราการไหลของกังหันของเหลวสำหรับดีเซล

turbine flow meter for diesel

เทคโนโลยีที่นิยมใช้กันอย่างแพร่หลายสำหรับการวัดของเหลวสะอาดที่มีความหนืดต่ำ เช่น น้ำมันดีเซล คือ เครื่องวัดอัตราการไหลของกังหันของเหลว เครื่องวัดอัตราการไหลของกังหันของเหลวมีอัตราส่วนประสิทธิภาพต่อต้นทุนที่ดีเยี่ยม นอกจากนี้ เครื่องวัดอัตราการไหลของกังหันของเหลวชนิดนี้ยังมีน้ำหนักไม่มาก จึงช่วยประหยัดค่าขนส่งได้มากเมื่อจัดส่งทั่วโลก

หลักการทำงาน

เครื่องวัดอัตราการไหลของกังหัน ประกอบด้วยโรเตอร์แบบหลายใบพัดที่แขวนอยู่ในเส้นทางการไหล โรเตอร์หมุนด้วยความเร็วที่แปรผันตรงกับความเร็วของของไหลขณะที่น้ำมันดีเซลดันใบพัดขณะที่ไหลผ่านเครื่องวัด ใบพัดแต่ละใบที่ผ่านจะถูกตรวจจับโดยเซ็นเซอร์แม่เหล็ก ซึ่งจะส่งสัญญาณพัลส์เอาต์พุตที่แปลงเป็นอัตราการไหล

ข้อดี

  • ความแม่นยำสูง: ให้ความสามารถในการทำซ้ำและความแม่นยำที่เหนือชั้น (โดยทั่วไป ±0.5% ของการอ่านค่า) โดยเฉพาะอย่างยิ่งในแอปพลิเคชันที่มีการไหลคงที่
  • คุ้มค่า: ให้ประสิทธิภาพที่ยอดเยี่ยมในราคาที่สมเหตุสมผล
  • ขนาดกะทัดรัดและน้ำหนักเบา: สำหรับขนาดเส้นเดียวกัน มิเตอร์เหล่านี้มักจะมีน้ำหนักเบากว่าและมีขนาดเล็กกว่าประเภทอื่น
  • มาตรวัดอัตราการไหลของน้ำมันดีเซลแบบดิจิตอล พร้อมจอแสดงผลอิเล็กทรอนิกส์ เอาต์พุต 4-20mA หรือพัลส์ มีตัวเลือกพร้อม MODBUS RTU

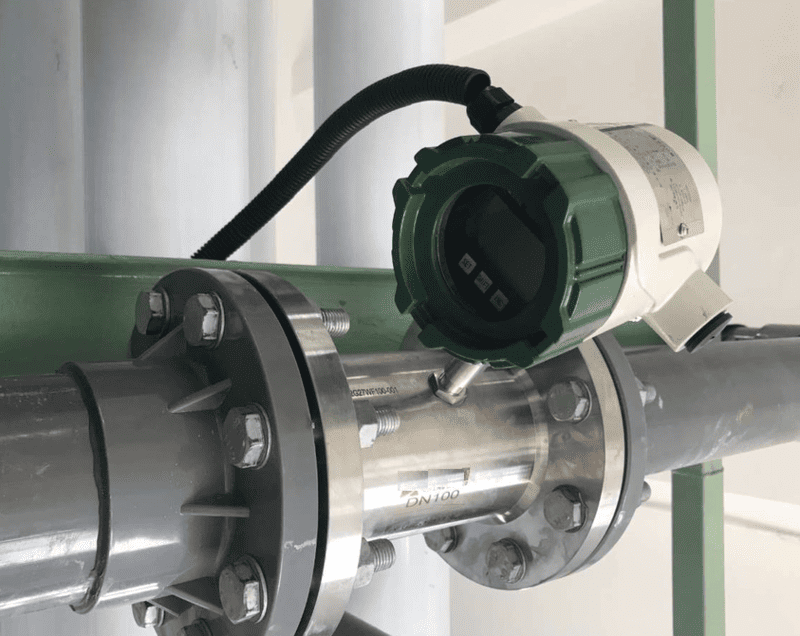

digtial flow meter for diesel
เครื่องวัดอัตราการไหลดีเซลแบบเทอร์ไบน์มีขนาดกะทัดรัดและต้นทุนต่ำ

ข้อเสีย

  • ต้องการเชื้อเพลิงสะอาด: โรเตอร์ภายในมีสิ่งสกปรกปนเปื้อนได้ง่าย เพื่อหลีกเลี่ยงความเสียหาย จำเป็นต้องใช้ตัวกรองต้นทาง
  • ชิ้นส่วนที่เคลื่อนไหว: เมื่อเวลาผ่านไป โรเตอร์และลูกปืนจะต้องได้รับการบำรุงรักษาหรือเปลี่ยนใหม่เนื่องจากการสึกหรอ
  • ความไวต่อความหนืด: การเปลี่ยนแปลงอย่างมีนัยสำคัญในความหนืดของน้ำมันดีเซล ซึ่งมักเกิดขึ้นเมื่ออุณหภูมิเปลี่ยนแปลง อาจส่งผลกระทบต่อความแม่นยำได้

การติดตั้ง

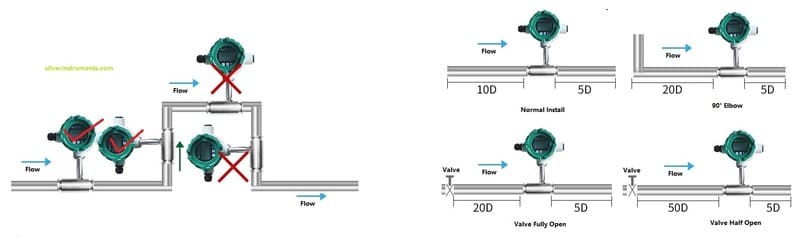

การติดตั้งที่ถูกต้องเป็นสิ่งสำคัญ มิเตอร์แบบกังหันน้ำจำเป็นต้องใช้ท่อตรงจำนวนมากที่ไม่ติดขัดเพื่อให้ได้อัตราการไหลที่สม่ำเสมอ โดยทั่วไปแนะนำให้เดินท่อตรงขนาดเส้นผ่านศูนย์กลาง 10 เส้น (10D) ก่อนติดตั้งมิเตอร์ และ 5 เส้น (5D) หลังติดตั้งมิเตอร์ ตารางด้านล่างแสดงข้อมูลเพิ่มเติมเกี่ยวกับการติดตั้งมิเตอร์วัดอัตราการไหลแบบกังหันน้ำ

turbine flow meter for diesel install


การติดตั้งเครื่องวัดอัตราการไหลของกังหัน


เครื่องวัดอัตราการไหลแบบเกียร์รูปไข่สำหรับดีเซล

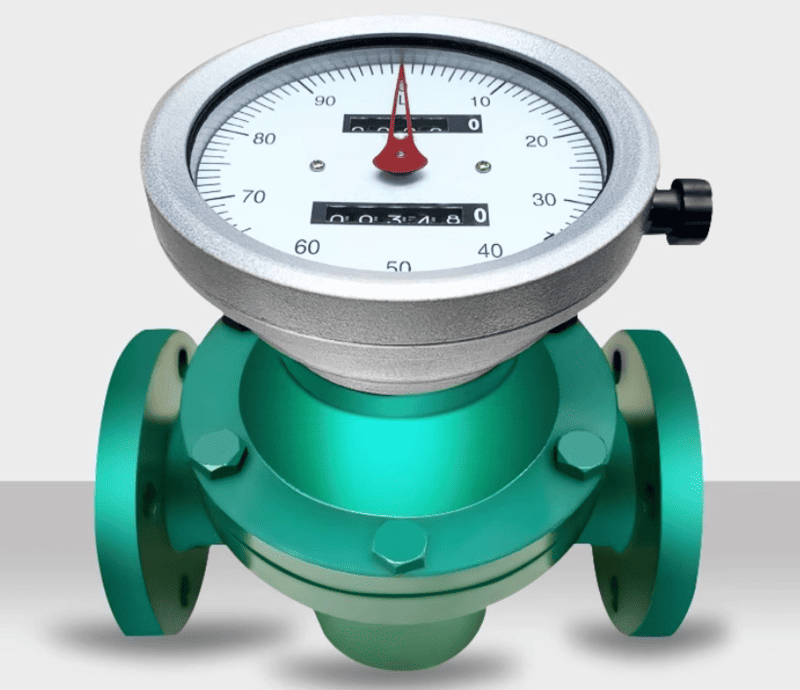

oval gear flow meter for diesel
เครื่องวัดอัตราการไหลแบบเฟืองวงรีสำหรับดีเซล

อุปกรณ์หลักในการวัดน้ำมันเชื้อเพลิงคือเครื่องวัดอัตราการไหลของเกียร์รูปวงรี ซึ่งเป็นเครื่องวัดแบบปริมาตรจ่ายบวก (PD) ชนิดหนึ่ง เครื่องวัดเหล่านี้มีความทนทาน เชื่อถือได้ และปรับเปลี่ยนได้อย่างไม่น่าเชื่อ

หลักการทำงาน

เฟืองวงรีสองอันที่ประกอบกันอย่างประณีตและประณีตบรรจงประกอบกันเป็นมาตรวัดเฟืองวงรี เฟืองทั้งสองหมุนเนื่องจากความไม่สมดุลของแรงดันที่เกิดจากน้ำมันดีเซลที่เข้าสู่มาตรวัด ปริมาตรของของเหลวที่ทราบค่าแน่นอนจะถูกกักเก็บและส่งผ่านตัวมาตรวัดโดยเฟืองในแต่ละรอบการหมุน ปริมาตรรวมคำนวณโดยการนับจำนวนรอบการหมุนเหล่านี้โดยใช้เซ็นเซอร์

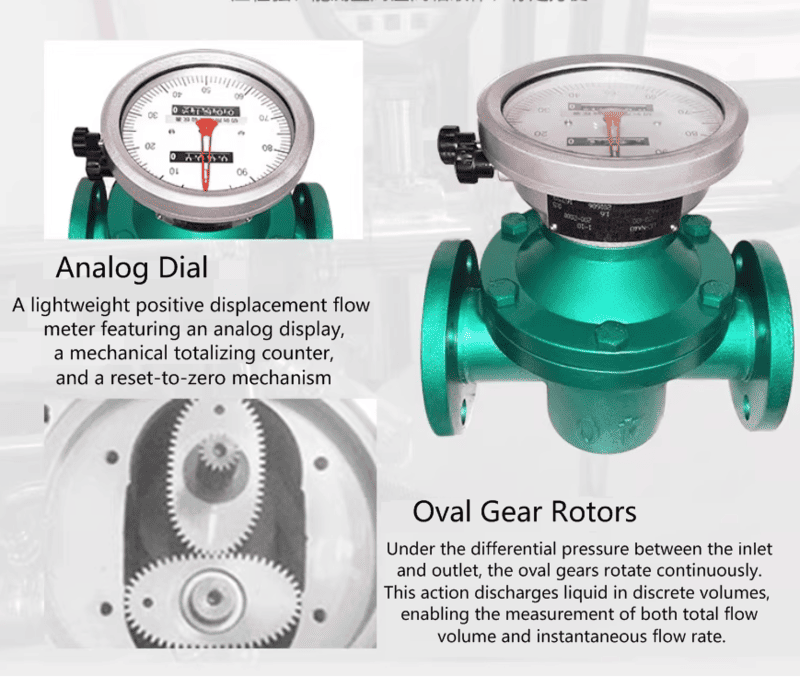

oval gear flow meter features


ข้อดี

  • ความแม่นยำและความน่าเชื่อถือที่โดดเด่น: การเปลี่ยนแปลงของอุณหภูมิ โปรไฟล์การไหล หรือความหนืดของของไหลมีผลเพียงเล็กน้อยต่อความแม่นยำ ซึ่งโดยปกติแล้วจะอยู่ที่ ±0.5%~0.2%
  • ไม่จำเป็นต้องมีท่อตรง: สามารถติดตั้งในพื้นที่จำกัด เช่น ห้องเครื่องขนาดเล็กหรือรถเข็นเติมน้ำมันเคลื่อนที่
  • ทำงานโดยไม่ต้องใช้พลังงาน: เครื่องวัดอัตราการไหลดีเซลเชิงกลที่มีจอแสดงผลแบบลงทะเบียนพื้นฐานสามารถติดตามการไหลทั้งหมดได้โดยไม่ต้องใช้ไฟฟ้า วิดีโอด้านล่างนี้จะอธิบายเพิ่มเติมเกี่ยวกับเครื่องวัดอัตราการไหลเชิงกล

ข้อเสีย

  • สำหรับเชื้อเพลิงสะอาดเท่านั้น: ของแข็งอาจทำให้เฟืองติดขัดได้เนื่องจากค่าความคลาดเคลื่อนที่แคบ จำเป็นต้องติดตั้งตัวกรองก่อน
  • ชิ้นส่วนที่เคลื่อนไหว: แม้ว่าเฟืองโดยทั่วไปจะมีความทนทานมากในการใช้งานเชื้อเพลิง แต่ก็อาจสึกหรอได้
  • อาจมีน้ำหนักมาก: มิเตอร์วัดอัตราการไหลของเกียร์รูปวงรีอาจหนักกว่ามิเตอร์วัดอัตราการไหลของกังหันในท่อที่มีเส้นผ่านศูนย์กลางใหญ่กว่ามาก ตัวอย่างเช่น มิเตอร์วัดอัตราการไหลของเกียร์รูปวงรีขนาด 3 นิ้วสำหรับเครื่องยนต์ดีเซล จะมีน้ำหนักประมาณ 100 กิโลกรัม ในขณะที่มิเตอร์วัดอัตราการไหลของกังหันขนาด 3 นิ้วจะมีน้ำหนักเพียง 15 กิโลกรัม
ต้องการทราบข้อมูลเพิ่มเติมเกี่ยวกับข้อดีและข้อเสียของเครื่องวัดอัตราการไหลแบบเฟืองวงรีหรือไม่ คลิกที่นี่

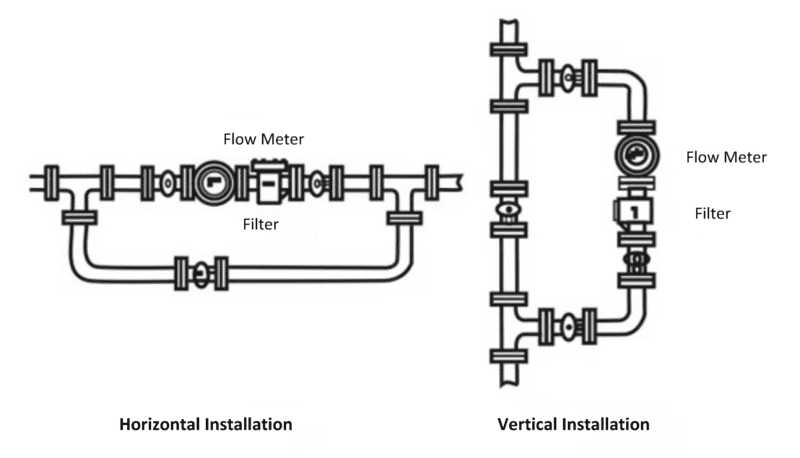

การติดตั้งเครื่องวัดอัตราการไหลของเกียร์รูปวงรี

รายการภาพด้านล่างแนะนำการติดตั้งมาตรวัดอัตราการไหลแบบเฟืองวงรีในแนวนอนและแนวตั้ง
oval gear flow meter install

ข้อควรพิจารณาพิเศษ: มิเตอร์เกียร์รูปวงรีขนาดเล็กสำหรับอัตราการไหลต่ำ

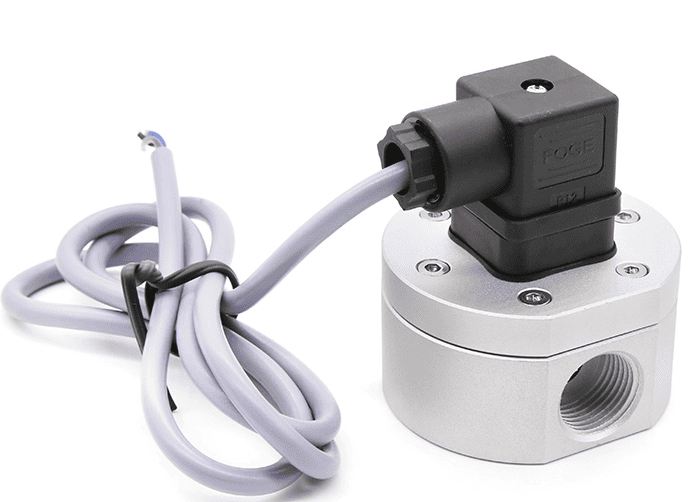

low flow flow meter for diesel
การวัดอัตราการไหลต่ำของดีเซลด้วยเครื่องวัดอัตราการไหลแบบเฟืองวงรีขนาดเล็ก

เครื่องวัดอัตราการไหลแบบเฟืองวงรีขนาดเล็กเป็นตัวเลือกที่ยอดเยี่ยมสำหรับการใช้งานที่ต้องการการวัดอัตราการไหลที่ต่ำมากอย่างแม่นยำ ซึ่งมักแสดงเป็นมิลลิลิตรต่อนาที (มล./นาที) ถึงแม้ว่าเครื่องวัดอัตราการไหลขนาดเล็กเหล่านี้จะได้รับการออกแบบมาโดยเฉพาะเพื่อตอบสนองความต้องการในสภาพแวดล้อมที่มีอัตราการไหลต่ำ แต่เครื่องวัด PD ขนาดเล็กเหล่านี้ก็ทำงานบนหลักการที่เชื่อถือได้เช่นเดียวกับเครื่องวัดขนาดใหญ่ เครื่องวัดนี้ให้วิธีการวัดอัตราการไหลขนาดเล็กของน้ำมันดีเซลที่แม่นยำและประหยัดมาก และเหมาะอย่างยิ่งสำหรับการใช้งาน เช่น การฉีดสารเติมแต่งเชื้อเพลิง การตรวจสอบปริมาณการใช้เชื้อเพลิงของหัวเผา และการทดสอบในห้องวิจัยและพัฒนาสำหรับเครื่องยนต์ขนาดเล็ก ตารางด้านล่างนี้แสดงช่วงอัตราการไหลขนาดเล็กสำหรับเครื่องวัดอัตราการไหลรุ่น LC-M จาก silverinstruments.com

รุ่นและช่วงอัตราการไหลเครื่องวัดอัตราการไหลซีรีส์ LC-M

Model Code Material Original Flow Range Flow Range (L/h)
LC-M2-AL Aluminum 0.5-150 ml/min 0.03 ~ 9
LC-M2-SS Stainless Steel 0.5-150 ml/min 0.03 ~ 9
LC-M5.2-AL Aluminum 1-400 ml/min 0.06 ~ 24
LC-M5.2-SS Stainless Steel 1-400 ml/min 0.06 ~ 24
LC-M5.1-AL Aluminum 1~800 ml/min 0.06 ~ 48
LC-M5.1-SS Stainless Steel 1~800 ml/min 0.06 ~ 48
LC-M6-AL Aluminum 0.5~100 L/h 0.5 ~ 100
LC-M6-SS Stainless Steel 0.5~100 L/h 0.5 ~ 100
LC-M9-AL Aluminum 6~600 L/h 6 ~ 600
LC-M9-SS Stainless Steel 6~600 L/h 6 ~ 600
LC-M12-AL Aluminum 0.3~30 L/min 18 ~ 1,800
LC-M12-SS Stainless Steel 0.3~30 L/min 18 ~ 1,800
LC-M25-AL Aluminum 0.5~100 L/min 30 ~ 6,000
LC-M25-SS Stainless Steel 0.5~100 L/min 30 ~ 6,000

การติดตั้ง

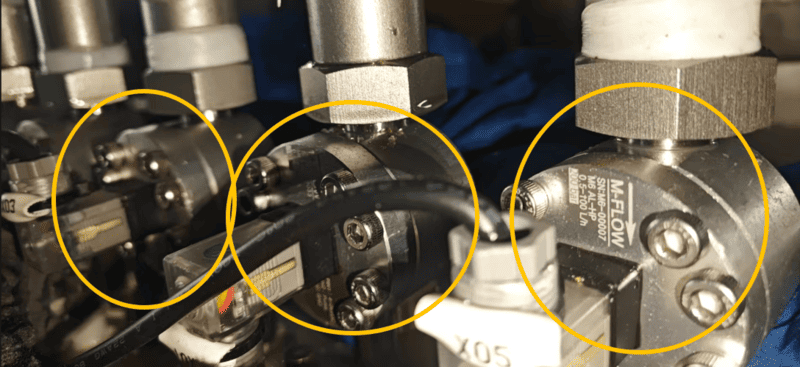

Small diesel flow meter

ดังที่แสดงในภาพด้านบน กระบวนการติดตั้งเครื่องวัดอัตราการไหลแบบเฟืองวงรีขนาดเล็กนั้นมีความยืดหยุ่นสูง จำเป็นต้องมีตัวกรอง/ตัวกรองต้นน้ำเพื่อป้องกันเฟืองจากเศษวัสดุ แต่ไม่จำเป็นต้องเดินท่อตรง

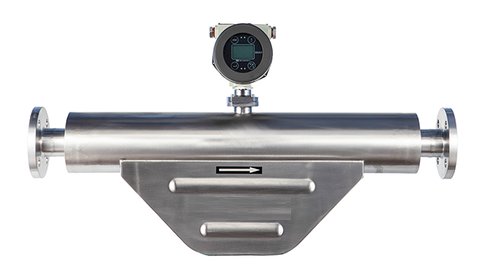

เครื่องวัดอัตราการไหลของมวล Coriolis สำหรับดีเซล


เครื่องวัดอัตราการไหลที่แม่นยำที่สุดสำหรับดีเซล

เครื่องวัดอัตราการไหลของมวล Coriolis เป็นตัวเลือกที่ดีที่สุดสำหรับการใช้งานที่ต้องการความแม่นยำและความน่าเชื่อถือสูงสุด
ต้องการทราบข้อมูลเพิ่มเติมเกี่ยวกับเครื่องวัดอัตราการไหลที่ดีที่สุดสำหรับดีเซลหรือไม่? ดูวิดีโอด้านล่าง:

หลักการทำงาน

การไหลของมวลวัดโดยตรงด้วยเครื่องวัดโคริโอลิส ซึ่งใช้ขดลวดขับเคลื่อนเพื่อสั่นท่อสั่นสะเทือนหนึ่งท่อหรือมากกว่า ท่อเหล่านี้จะบิดตัวเมื่อน้ำมันดีเซลไหลผ่านเนื่องจากปรากฏการณ์โคริโอลิส เซ็นเซอร์จะตรวจจับการเปลี่ยนแปลงเล็กน้อยของจังหวะเวลา (การเลื่อนเฟส) ระหว่างการสั่นสะเทือนของทางเข้าและทางออก ซึ่งเป็นสัดส่วนโดยตรงกับอัตราการไหลของมวล

ข้อดี

  • ความแม่นยำสูงสุด: เป็นมาตรฐานอุตสาหกรรมสำหรับการโอนกรรมสิทธิ์เนื่องจากมีความแม่นยำที่ไม่มีใครเทียบได้ (บ่อยครั้ง ±0.1~0.2%)
  • การวัดมวลโดยตรง: วิธีนี้จะวัดมวลจริง ดังนั้นผลลัพธ์จึงทนทานต่อการเปลี่ยนแปลงของอุณหภูมิ ความหนืด หรือความหนาแน่นของของไหล
  • ไม่มีชิ้นส่วนที่เคลื่อนไหว: ไม่มีชิ้นส่วนที่เคลื่อนไหวที่จะสึกหรอ อุดตัน หรือบำรุงรักษา ทำให้การออกแบบไม่รบกวนเลย
  • เอาท์พุตหลายพารามิเตอร์: เครื่องมือหนึ่งเครื่องสามารถวัดอุณหภูมิ ความหนาแน่น อัตราการไหลของมวล และอัตราการไหลของปริมาตรได้พร้อมกัน

ข้อเสีย

  • ต้นทุนสูงสุด: เทคโนโลยีเครื่องวัดอัตราการไหลที่มีราคาแพงที่สุดคือเครื่องวัด Coriolis
  • การลดลงของแรงดันที่อาจเกิดขึ้น: การลดลงของแรงดันอาจเกิดขึ้นจากเส้นทางการไหลผ่านท่อสั่นสะเทือน

การติดตั้ง

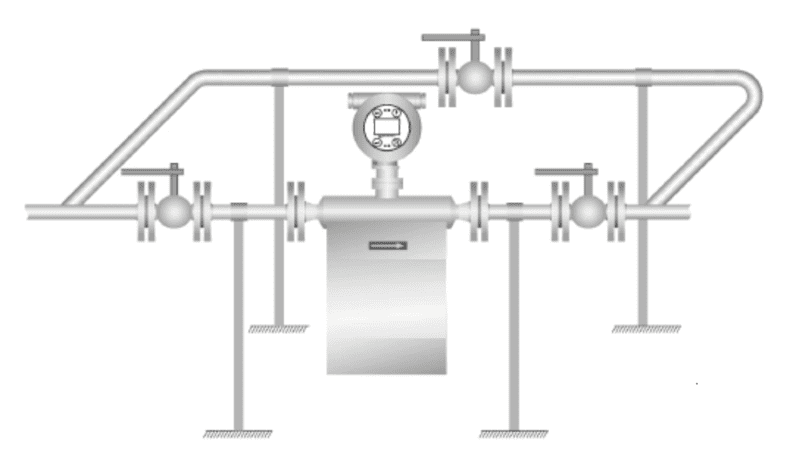

ไม่จำเป็นต้องเดินท่อตรง แต่เพื่อป้องกันเซ็นเซอร์ที่ไวต่อแรงสั่นสะเทือนจากภายนอกโรงงาน เครื่องวัดจำเป็นต้องยึดเข้ากับท่ออย่างแน่นหนา ภาพด้านล่างแสดงการติดตั้งที่แนะนำสำหรับเครื่องวัดอัตราการไหล Coriolis เมื่อวัดของเหลว เช่น น้ำมันดีเซล

coriolis flow meter install for diesel


เครื่องวัดอัตราการไหลของดีเซลแบบใดที่เหมาะกับคุณที่สุด? การเปรียบเทียบ

Feature Turbine Flow Meter Oval Gear Flow Meter Coriolis Mass Flow Meter
Measurement Principle Volumetric (Velocity) Volumetric (Positive Displacement) Direct Mass Flow
Typical Accuracy ±0.5% ±0.5% to ±0.2% ±0.1 ~0.2 %
Viscosity Performance Fair (sensitive to changes) Excellent Excellent
Handles Contaminants? No (Filter Required) No (Filter Required) Good (No moving parts)
Straight Pipe Needed? Yes (10D/5D) No No
Initial Cost Low to Medium Medium Very High
Ideal For Clean, stable applications; vehicle testing. Dispensing, refueling, boiler feed. Custody transfer, high-value billing.

ข้อควรพิจารณาในการวัดดีเซลขั้นสูง

การชดเชยอุณหภูมิ

เมื่อน้ำมันดีเซลร้อนขึ้น มันจะขยายตัว และเมื่อเย็นลง มันจะหดตัว อาจมีข้อผิดพลาดร้ายแรงเกิดขึ้นได้หากคุณวัดปริมาตรแต่คิดค่าตามมวลหรือปริมาณพลังงาน ปัญหานี้สามารถแก้ไขได้ด้วยเครื่องวัด Coriolis ซึ่งวัดมวลโดยตรง อีกทางเลือกหนึ่งคือ การคำนวณอัตราการไหลแบบชดเชยอุณหภูมิโดยใช้คอมพิวเตอร์การไหลร่วมกับเซ็นเซอร์อุณหภูมิและเครื่องวัดปริมาตร

เครื่องรวมและการควบคุมชุด

ตรวจสอบให้แน่ใจว่ามิเตอร์ของคุณมีตัวควบคุมแบบแบตช์เพื่อจ่ายเชื้อเพลิงในปริมาณที่กำหนดไว้ล่วงหน้าอย่างแม่นยำและมีตัวรวมเพื่อติดตามการใช้งานสะสมสำหรับการใช้งานในการจ่ายน้ำมัน

บทสรุป: เครื่องมือที่เหมาะสมกับงาน

การรู้ความต้องการของคุณอย่างแม่นยำจะช่วยให้คุณเลือกเครื่องวัดอัตราการไหลของน้ำมันดีเซลที่ดีที่สุดสำหรับการดำเนินงานของคุณ เครื่องวัดอัตราการไหลของกังหันเป็นตัวเลือกที่ดีสำหรับการตรวจสอบเชื้อเพลิงสะอาดทั่วไปเมื่อต้นทุนเป็นปัจจัยสำคัญ เครื่องวัดอัตราการไหลของเกียร์รูปวงรีที่แข็งแรงทนทานคือหัวใจสำคัญของอุตสาหกรรมสำหรับการจ่ายที่แม่นยำและเชื่อถือได้ภายใต้สถานการณ์ที่หลากหลาย นอกจากนี้ เครื่องวัดอัตราการไหลของมวล Coriolis ยังมอบประสิทธิภาพที่เหนือชั้นสำหรับการใช้งานต่างๆ เช่น การโอนย้ายการดูแล ซึ่งความแม่นยำสูงสุดนั้นไม่สามารถต่อรองได้


ความเชี่ยวชาญของเราที่ Silver Automation Instruments คือการนำเสนออุปกรณ์วัดอัตราการไหลที่เหมาะสมกับปัญหาเฉพาะของคุณ หากต้องการประเมินการใช้งานและค้นหาโซลูชันเครื่องวัดอัตราการไหลดีเซลที่ดีที่สุด โปรดติดต่อทีมงานผู้เชี่ยวชาญของเราได้ทันที ข้อมูลทางเทคนิคเพิ่มเติมเกี่ยวกับการเลือกเครื่องวัดอัตราการไหลดีเซล การเลือกเครื่องวัดอัตราการไหลดีเซล
