คู่มือการใช้เครื่องวัดอัตราการไหลที่มีความหนืดสูง | Silver Automation Instruments คู่มือครอบคลุมเกี่ยวกับเครื่องวัดอัตราการไหลที่มีความหนืดสูง

การวัดอัตราการไหลของของเหลวที่มีความหนืดสูงเป็นหนึ่งในงานที่ต้องใช้ความพยายามมากที่สุดในเครื่องมือวัดทางอุตสาหกรรม ของเหลวอย่างเช่น น้ำมันหนัก แอสฟัลต์ เรซิน และกากน้ำตาล มีความหนืดสูง สูบได้ยาก และมีความท้าทายเฉพาะตัวในการวัดที่แม่นยำ ของเหลวที่มีความหนืดสูงเหล่านี้แตกต่างจากของเหลวที่มีความหนืดต่ำ เช่น น้ำหรือนม ที่ไหลได้ง่าย ของเหลวที่มีความหนืดสูงเหล่านี้จำเป็นต้องใช้เทคโนโลยีเครื่องวัดอัตราการไหลเฉพาะทาง เพื่อให้มั่นใจถึงประสิทธิภาพของกระบวนการ ความสม่ำเสมอของผลิตภัณฑ์ และการจัดการสินค้าคงคลังที่เชื่อถือได้ การเลือกเครื่องวัดที่ไม่ถูกต้องอาจนำไปสู่ค่าที่อ่านได้ไม่ถูกต้อง ความดันตกคร่อมสูง หรือแม้แต่ความล้มเหลวในการวัดโดยสิ้นเชิง

คู่มือนี้นำเสนอการวิเคราะห์เชิงลึกเกี่ยวกับเทคโนโลยีเครื่องวัดอัตราการไหลที่ดีที่สุดสำหรับของเหลวที่มีความหนืดสูง เราจะเปรียบเทียบโซลูชันหลักสองแบบ ได้แก่ เครื่องวัดอัตราการไหลมวล Coriolis และเครื่องวัดปริมาตรเชิงบวก Oval Gear และสำรวจการใช้งานที่เหมาะสมที่สุดในอุตสาหกรรมต่างๆ เพื่อช่วยคุณเลือกเครื่องมือที่เหมาะสมที่สุดสำหรับกระบวนการที่ท้าทายของคุณ


ความท้าทายที่เป็นเอกลักษณ์ของการวัดของเหลวหนืด

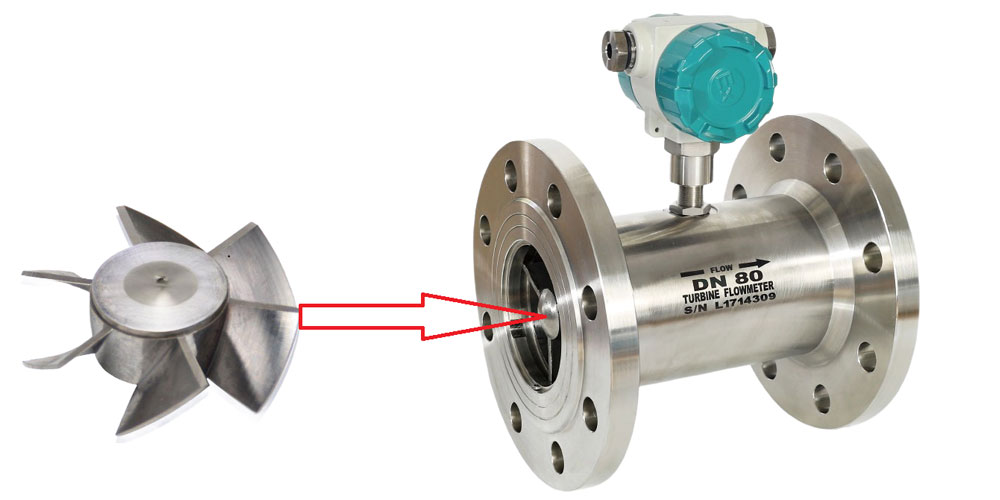

the rotors of turbine flow meter can be broken by high viscosity liquid
โรเตอร์ของเครื่องวัดอัตราการไหลของกังหันอาจถูกทำลายโดยของเหลวที่มีความหนืดสูง

ความหนืดสูงก่อให้เกิดปัญหาหลายประการสำหรับเครื่องวัดอัตราการไหลมาตรฐาน เทคโนโลยีที่ใช้ความเร็ว เช่น เครื่องวัดแบบเทอร์ไบน์หรือแบบแผ่นออริฟิส อาศัยรูปแบบการไหลแบบปั่นป่วนและสม่ำเสมอเพื่อให้ทำงานได้อย่างถูกต้อง อย่างไรก็ตาม ของไหลที่มีความหนืดสูงมักมีการไหลแบบลามินาร์ ซึ่งของไหลจะเคลื่อนที่เร็วกว่าบริเวณกึ่งกลางท่อมากกว่าบริเวณขอบ รูปแบบการไหลที่ไม่สม่ำเสมอนี้อาจทำให้เกิดความคลาดเคลื่อนอย่างมีนัยสำคัญ นอกจากนี้ ลักษณะของของเหลวที่มีความหนืดสูงอาจทำให้ชิ้นส่วนที่เคลื่อนไหวของเครื่องวัดเชิงกลอุดตันหรือเสียหายได้ ซึ่งนำไปสู่การบำรุงรักษาและการหยุดทำงานบ่อยครั้ง


เทคโนโลยีหลักสำหรับการวัดอัตราการไหลที่มีความหนืดสูง

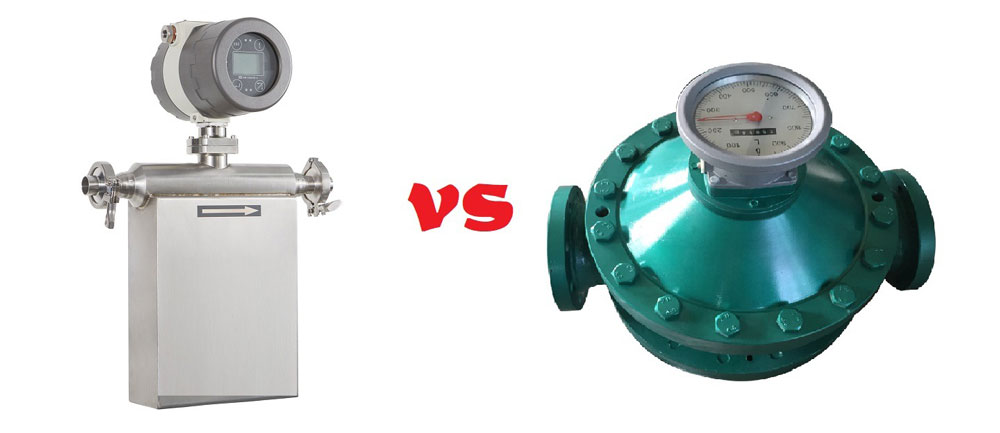

Coriolis flow meter and oval gear flow meter for high viscosity liquid
เครื่องวัดอัตราการไหลแบบ Coriolis และเครื่องวัดอัตราการไหลแบบเฟืองวงรีสำหรับของเหลวที่มีความหนืดสูง

เป็นเวลาหลายทศวรรษที่เทคโนโลยี 2 ประเภทได้รับการพิสูจน์แล้วว่ามีความน่าเชื่อถือและแม่นยำที่สุดในการจัดการของเหลวที่มีความหนืด ได้แก่ เครื่องวัดการแทนที่เชิงบวก (โดยเฉพาะ Oval Gear) และ เครื่องวัดอัตราการไหลของมวล Coriolis

เครื่องวัดอัตราการไหลของมวล Coriolis: โซลูชันขั้นสูงสุดสำหรับของเหลวหนืด

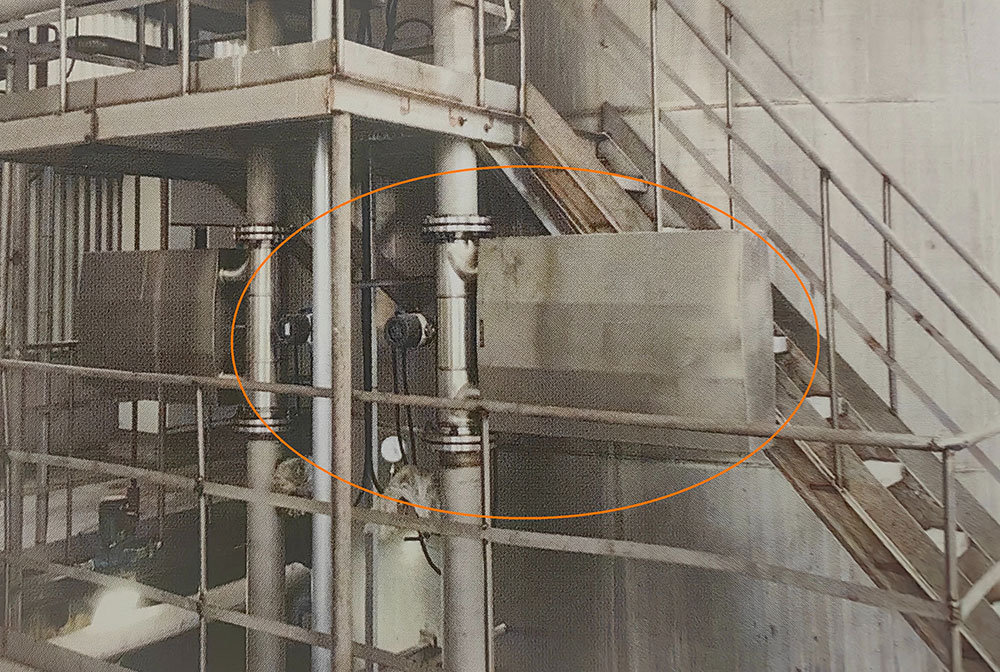

coriolis flow meter for high visocisty liquid
เครื่องวัดอัตราการไหล Coriolis สำหรับของเหลวที่มีความหนืดสูง


ข้อดีของเครื่องวัด Coriolis สำหรับของเหลวที่มีความหนืดสูง:

  • การวัดมวลโดยตรง: ให้การวัดที่แม่นยำที่สุด (บ่อยครั้ง ±0.1%) เนื่องจากวัดมวลจริง จึงไม่จำเป็นต้องชดเชยสภาพกระบวนการ
  • จัดการกับของแข็งและของเหลวข้น: การออกแบบท่อแบบเปิดและไม่มีสิ่งกีดขวางทำให้เครื่องวัด Coriolis สามารถวัดของเหลวที่มีอนุภาคแขวนลอย ทำให้เหมาะอย่างยิ่งสำหรับของเหลวข้น
  • ช่วงความหนืดสูงสุด: สามารถวัดของเหลวที่มีความหนืดสูงถึง 500,000 cP ขึ้นไป
  • ไม่จำเป็นต้องมีการปรับสภาพการไหล: ไม่จำเป็นต้องเดินท่อตรงในการติดตั้ง ทำให้มีความอเนกประสงค์สำหรับพื้นที่แคบ
  • การวัดหลายพารามิเตอร์: เซนเซอร์ Coriolis ตัวเดียวสามารถวัดอัตราการไหลของมวล อัตราการไหลเชิงปริมาตร ความหนาแน่น และอุณหภูมิได้พร้อมกัน

ข้อเสียของเครื่องวัด Coriolis:

  • ต้นทุนสูง: เป็นเทคโนโลยีเครื่องวัดอัตราการไหลที่มีราคาแพงที่สุด ซึ่งถือเป็นการลงทุนเริ่มต้นจำนวนมาก
  • การลดแรงดัน: การออกแบบท่อสั่นสะเทือนสามารถทำให้การลดแรงดันเพิ่มขึ้นอย่างรวดเร็วตามความหนืด และอาจต้องใช้ปั๊มที่มีกำลังแรงมากขึ้น
  • ความไวต่อการสั่นสะเทือน: อาจมีความไวต่อการสั่นสะเทือนของท่อภายนอกหากไม่ได้รับการติดตั้งและรองรับอย่างถูกต้อง

เครื่องวัดอัตราการไหลแบบเฟืองรูปวงรี: ตัวเลือกที่เชื่อถือได้สำหรับของเหลวที่มีความหนืดสะอาด

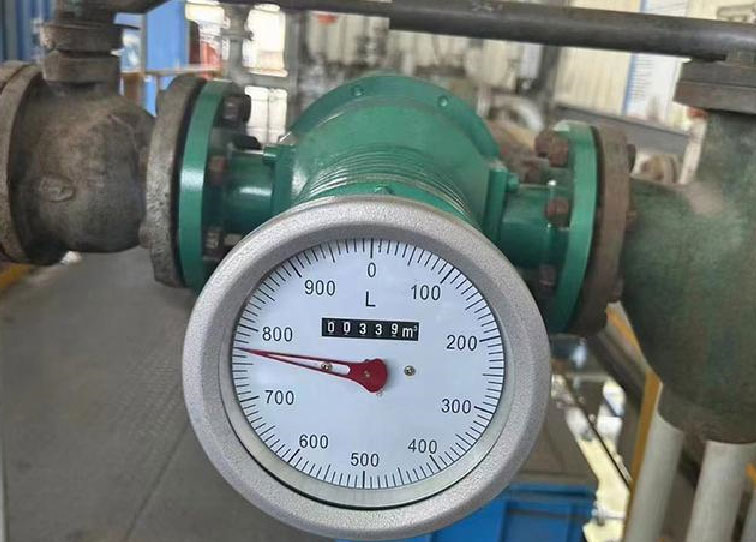

oval gear flow meter for high viscosity liquid
เครื่องวัดอัตราการไหลของเกียร์รูปวงรีสำหรับการวัดของเหลวที่มีความหนืดสูง

มิเตอร์แบบเฟืองวงรีเป็นเครื่องวัดอัตราการไหลแบบแทนที่เชิงบวก (PD) ชนิดหนึ่ง ทำหน้าที่เหมือนเครื่องยนต์ของไหลที่มีความแม่นยำสูง โดยใช้เฟืองสองตัวที่เชื่อมต่อกันเพื่อดักจับและส่งของเหลวที่มีปริมาตรที่ทราบแน่ชัดผ่านในแต่ละรอบการหมุน เนื่องจากมิเตอร์วัดปริมาตรโดยตรง จึงมีความแม่นยำสูงและแทบไม่ได้รับผลกระทบจากความหนืดของของเหลว

ข้อดีของเครื่องวัดเกียร์รูปวงรีสำหรับของเหลวที่มีความหนืดสูง:

  • ความแม่นยำสูง: ให้ความแม่นยำที่ยอดเยี่ยม (โดยทั่วไป ±0.5%) ในช่วงความหนืดที่กว้าง
  • การลดแรงดันต่ำ: ได้รับการออกแบบให้มีประสิทธิภาพ โดยทำให้เกิดการสูญเสียแรงดันในระบบน้อยที่สุด
  • ไม่ต้องใช้พลังงาน: เวอร์ชันเครื่องกลที่มีจอแสดงผลแบบลงทะเบียนสามารถทำงานได้โดยไม่ต้องใช้แหล่งจ่ายไฟภายนอก ทำให้เหมาะอย่างยิ่งสำหรับสถานที่ห่างไกลหรืออันตราย
  • ต้นทุนต่ำกว่า: สำหรับการใช้งานของไหลที่สะอาด เครื่องวัดเฟืองรูปวงรีเหล็กกล้าคาร์บอนเป็นโซลูชันที่คุ้มต้นทุนมากกว่าเครื่องวัด Coriolis อย่างมาก
  • ติดตั้งง่าย: ไม่จำเป็นต้องเดินท่อตรงและสามารถติดตั้งในพื้นที่แคบได้

ข้อจำกัดของมิเตอร์เกียร์รูปวงรี:

  • ไม่เหมาะสำหรับของแข็ง: ความคลาดเคลื่อนที่แคบของเกียร์หมายความว่าเกียร์เหล่านี้เหมาะสำหรับของเหลวสะอาดที่ไม่มีอนุภาคหรือของแข็งแขวนลอย ซึ่งอาจทำให้เกิดการติดขัดและเกิดความเสียหายได้
  • ชิ้นส่วนที่เคลื่อนไหว: เฟืองหมุนจะสึกหรอตามกาลเวลาและต้องมีการบำรุงรักษาเป็นระยะ
  • เทอะทะในขนาดใหญ่: มิเตอร์เฟืองทรงรีที่มีเส้นผ่านศูนย์กลางขนาดใหญ่สามารถมีน้ำหนักมากและเทอะทะ ทำให้ต้นทุนการขนส่งและการติดตั้งเพิ่มขึ้น

ข้อควรพิจารณาพิเศษ: มิเตอร์เกียร์รูปวงรีขนาดเล็กสำหรับอัตราการไหลต่ำ

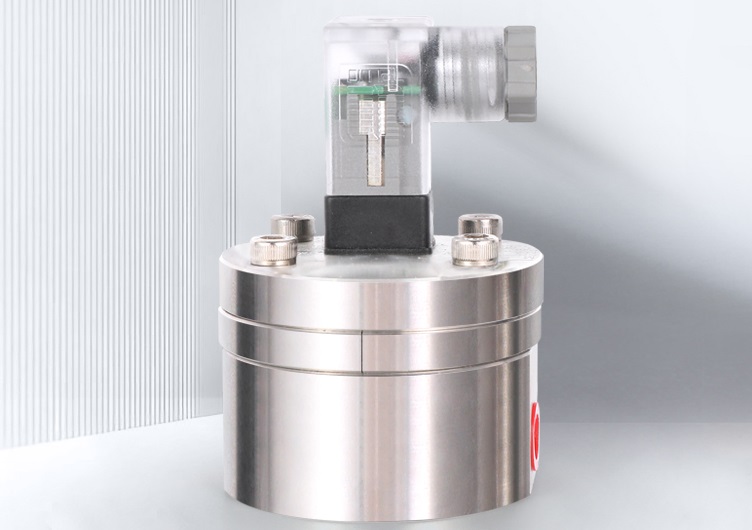

small flow meter for high viscoisty liquid
เครื่องวัดอัตราการไหลขนาดเล็กสำหรับการวัดของเหลวที่มีความหนืดสูง


สำหรับการใช้งานที่ต้องการการวัดของเหลวที่มีความหนืดสูงอย่างแม่นยำที่อัตราการไหลต่ำมาก เช่น การตวงสารเคมี การฉีดสารเติมแต่ง หรือในห้องปฏิบัติการ เครื่องวัดอัตราการไหลแบบเฟืองวงรี ขนาดเล็กถือเป็นโซลูชันที่เหมาะสมที่สุด เครื่องวัดอัตราการไหลแบบปริมาตรบวกขนาดกะทัดรัดเหล่านี้ทำงานบนหลักการที่เชื่อถือได้เช่นเดียวกับเครื่องวัดขนาดใหญ่ แต่ได้รับการออกแบบมาโดยเฉพาะสำหรับช่วงอัตราการไหลที่มักจะต่ำกว่า 1 ลิตร/นาที เครื่องวัดเหล่านี้เป็นทางเลือกที่มีความแม่นยำสูงและคุ้มค่ากว่าเครื่องวัดแบบ Coriolis สำหรับการใช้งานที่มีปริมาณน้อยและมีความหนืดสูง ซึ่งของเหลวมีความสะอาด วิดีโอด้านล่างนี้แสดงวิธีการทำงานของเครื่องวัดอัตราการไหลแบบเฟืองวงรีขนาดเล็กของเราสำหรับการวัดอัตราการไหลของของเหลวที่มีความหนืดสูง:


คู่มือการเลือกด่วนและตารางเปรียบเทียบ

การเลือกระหว่างเทคโนโลยีที่ยอดเยี่ยมสองอย่างนี้ขึ้นอยู่กับการใช้งานเฉพาะของคุณ นี่คือกฎง่ายๆ สามข้อที่จะช่วยนำทางการตัดสินใจของคุณ:

  1. สำหรับ**ของเหลวสะอาดที่มีความหนืดต่ำกว่า 2,000 cP** ซึ่งจำเป็นต้องใช้โซลูชันที่คุ้มต้นทุนและแม่นยำ **มาตรวัดอัตราการไหลของเกียร์รูปวงรี** มักจะเป็นตัวเลือกที่เหมาะสมที่สุด
  2. สำหรับของไหลที่มี **ระดับความหนืดใดๆ** หรือ **ที่มีของแข็ง/สารละลาย** หรือเมื่อจำเป็นต้องมีการวัด **อัตราการไหลของมวล** โดยตรงเพื่อการควบคุมกระบวนการที่สำคัญ **เครื่องวัดอัตราการไหลของมวล Coriolis** ถือเป็นโซลูชันที่เหนือกว่าและจำเป็น
  3. สำหรับการใช้งานที่มีอัตราการไหลต่ำมาก ทั้งมิเตอร์ Oval Gear ขนาดเล็กและมิเตอร์ไมโครโคริโอลิสต่างก็ให้โซลูชันที่มีความแม่นยำสูงที่ยอดเยี่ยม
Feature Coriolis Mass Flow Meter Oval Gear Flow Meter
Measurement Principle Direct Mass Flow (Coriolis Effect) Volumetric (Positive Displacement)
Handles Solids/Slurries? Yes, excellent performance No, for clean fluids only
Max Viscosity Extremely High (500,000+ cP) High (up to 2,000 cP or more)
Outputs Mass, Volume, Density, Temperature Volume (with options for pulse/analog)
Straight Pipe Run Needed? No No
Initial Cost Very High Low to Medium

การใช้งานเครื่องวัดอัตราการไหลที่มีความหนืดสูงตามอุตสาหกรรม

เครื่องวัดอัตราการไหลที่มีความหนืดสูงเป็นสิ่งจำเป็นในหลากหลายอุตสาหกรรมทั่วโลก ด้านล่างนี้คือตัวอย่างการใช้งานที่พบบ่อยที่สุด ซึ่งเครื่องมือของเราให้ข้อมูลสำคัญ

อุตสาหกรรมน้ำมันและก๊าซ

การวัดอัตราการไหลของน้ำมันเชื้อเพลิงหนัก น้ำมันดิบ น้ำมัน อัลคิด และ น้ำมันหล่อลื่น จำเป็นต้องใช้เครื่องวัดที่ทนทาน เครื่องวัดแบบ Coriolis มีความสำคัญอย่างยิ่งต่อการถ่ายโอนน้ำมันดิบ ขณะที่เครื่องวัดแบบเฟืองวงรีเป็นตัวเลือกที่เชื่อถือได้สำหรับการจ่ายน้ำมันเชื้อเพลิงและการติดตามปริมาณการใช้

อุตสาหกรรมอาหารและเครื่องดื่ม

เครื่องวัด Coriolis ที่ถูกสุขอนามัยใช้ในการวัดมวลของผลิตภัณฑ์อาหารที่มีความเข้มข้นสูง เช่น ช็อกโกแลต น้ำผึ้ง ครีม และ น้ำเชื่อม น้ำมัน เมล็ดปาล์ม อย่างแม่นยำ ช่วยให้มั่นใจได้ว่าการแบ่งสูตรและคุณภาพของผลิตภัณฑ์มีความสม่ำเสมอ

การแปรรูปทางเคมี

อุตสาหกรรมเคมีอาศัยเครื่องวัดความแม่นยำสูงสำหรับการตวง เรซิน กลูโคส เลซิติน พอ ลิเมอร์ ตัวทำละลาย จารบี เพส ต์ และสารเคมีหนืดอื่นๆ ความเข้ากันได้ของวัสดุของเครื่องวัดแบบ Coriolis และแบบเฟืองวงรีสแตนเลสมีความสำคัญอย่างยิ่งในการใช้งานเหล่านี้

การผลิตไฟฟ้าและอุตสาหกรรมหนัก

การวัดน้ำมันเชื้อเพลิงที่แม่นยำเป็นสิ่งสำคัญอย่างยิ่งต่อประสิทธิภาพใน เตาเผาและหม้อไอน้ำอุตสาหกรรม เพื่อให้มั่นใจถึงการเผาไหม้และการควบคุมต้นทุนที่เหมาะสมที่สุด ซึ่งมักเกี่ยวข้องกับน้ำมันที่มีความหนาและอุ่นไว้ล่วงหน้า ซึ่งง่ายต่อการจัดการด้วยเครื่องวัดแบบ Coriolis หรือ Oval Gear

อุตสาหกรรมเยื่อและกระดาษ

ในโรงงานผลิตกระดาษ จะใช้เครื่องวัด Coriolis เพื่อวัดการไหลของสารละลายเยื่อกระดาษหนาและสารเคมีเคลือบ ในขณะที่เครื่องวัดอื่นๆ อาจเกิดการอุดตันและล้มเหลวได้อย่างรวดเร็ว

กระบวนการอุณหภูมิสูง

ของไหลที่มีความหนืดสูงหลายชนิด เช่น แอสฟัลต์และบิทูเมน จำเป็นต้องวัดที่อุณหภูมิสูงสุด เครื่องวัดอัตราการไหลอุณหภูมิสูง แบบพิเศษของเรา โดยเฉพาะอย่างยิ่งรุ่น Coriolis ได้รับการออกแบบทางวิศวกรรมให้สามารถรับมือกับสภาวะที่ท้าทายเหล่านี้ได้อย่างน่าเชื่อถือเป็นพิเศษ

บทสรุป: การเลือกเครื่องวัดอัตราการไหลที่มีความหนืดสูงของคุณ

การวัดของเหลวที่มีความหนืดสูงให้ประสบความสำเร็จนั้นขึ้นอยู่กับการเลือกเทคโนโลยีที่เหมาะสมกับกระบวนการเฉพาะของคุณ แม้ว่าเครื่องวัดอัตราการไหลของมวลแบบเฟืองวงรีจะมอบโซลูชันที่คุ้มค่าและมีความแม่นยำสูงสำหรับของเหลวสะอาด แต่เครื่องวัดอัตราการไหลของมวล Coriolis ก็มอบความคล่องตัวที่เหนือชั้นสำหรับการใช้งานที่ท้าทายที่สุดที่เกี่ยวข้องกับสารละลายข้น ความหนืดสูงเป็นพิเศษ หรือการวัดมวลโดยตรง

ที่ Silver Automation Instruments เราเชี่ยวชาญในการนำเสนอโซลูชันที่ทนทานแม้กับการใช้งานการไหลที่ยากที่สุด ทีมผู้เชี่ยวชาญของเราสามารถวิเคราะห์ข้อมูลกระบวนการของคุณและช่วยคุณเลือกเครื่องมือที่เหมาะสมที่สุดเพื่อมอบความแม่นยำและความน่าเชื่อถือตามที่คุณต้องการ
