เราเป็นผู้จำหน่ายเครื่องวัดอัตราการไหลทางอุตสาหกรรมจากประเทศจีน ที่มีประสบการณ์มากกว่า 30 ปีในการเลือกและการใช้งานเครื่องวัดอัตราการไหล ผลิตภัณฑ์ของเราครอบคลุมการใช้งานกับก๊าซ ของเหลว ไอน้ำ และน้ำเสีย รวมถึงเครื่องวัดอัตราการไหลแบบกังหัน เครื่องวัดอัตราการไหลแบบแม่เหล็ก เครื่องวัดแบบโคริโอลิส เครื่องวัดอัตราการไหลแบบมวลความร้อน และอื่นๆ อีกมากมาย เพียงบอกชนิดของของเหลว อัตราการไหล และสภาวะกระบวนการของคุณ เราจะแนะนำโซลูชันที่เหมาะสมที่สุดให้คุณ
ความแม่นยำระดับชั้นนำของอุตสาหกรรม
การวัดอัตราการไหลของมวลโดยตรง
เซ็นเซอร์วัดอัตราการไหลของมวลขนาด 1 มม. ถึง 10 นิ้ว
เหมาะสำหรับเชื้อเพลิง ของเหลวที่มีความหนืดสูง ตะกอน และอื่นๆ
สำหรับของเหลวที่เป็นตัวนำ
การวัดการไหลแบบสองทิศทาง
เครื่องวัดการไหลของของเหลวแบบเต็มรู
สำหรับน้ำ สารเคมี และของเหลวที่มีฤทธิ์กัดกร่อน
มิเตอร์วัดการไหลราคาประหยัดสำหรับก๊าซและอากาศ
แบบเสียบหรือแบบต่อสาย
4-20mA และ MODBUS
สำหรับอากาศ, N2, CO2, ก๊าซชีวภาพ, ก๊าซธรรมชาติ ฯลฯ
เครื่องวัดอัตราการไหลแบบกังหันสำหรับของเหลวหรือก๊าซ
สำหรับของเหลวที่สะอาดและมีความหนืดต่ำ
เครื่องวัดอัตราการไหลสแตนเลส
สำหรับน้ำสะอาด ดีเซล น้ำมัน ก๊าซธรรมชาติ N2 CO2

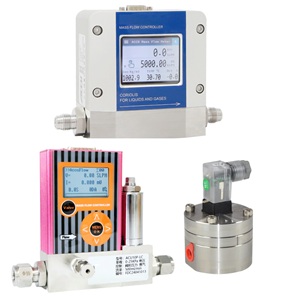

อัตราการไหลต่ำสำหรับก๊าซ ของเหลว และไอน้ำ
อัตราการไหลของก๊าซต่ำถึง 2 sccm
อัตราการไหลของน้ำมันต่ำถึง 0.5 ml/min
อัตราการไหลของมวลต่ำถึง 40 g/h
ตัวเลือกเครื่องวัดอัตราการไหลแบบกลไก
การวัดที่มีความแม่นยำสูง
ไม่จำเป็นต้องใช้ท่อตรง
สำหรับดีเซล น้ำมันเชื้อเพลิง และของเหลวที่มีความหนืดสูง
เครื่องวัดอัตราการไหลแบบพื้นที่แปรผัน
โครงสร้างท่อโลหะที่แข็งแรง
ตัวเลือกโรตามิเตอร์พร้อม 4-20mA
โรตามิเตอร์ราคาโรงงาน
เซ็นเซอร์วัดอุณหภูมิและความดันในตัว
อุณหภูมิสูงสุด 350°C
สำหรับการวัดไอน้ำ ก๊าซ หรือของเหลว
เครื่องวัดอัตราการไหลแบบไม่สัมผัส
หลักการเวลาการส่งผ่าน
ตัวเลือกเครื่องวัดอัตราการไหลแบบพกพา
เรามีความเชี่ยวชาญเป็นพิเศษในการเลือกประเภทของมาตรวัดอัตราการไหล มาตรวัดอัตราการไหลแบบใดแบบหนึ่งไม่สามารถตอบโจทย์การใช้งานทั้งหมดได้ มาตรวัดอัตราการไหลแบบสั่งทำพิเศษจะถูกผลิตขึ้นตามการใช้งานในอุตสาหกรรมที่แตกต่างกัน โดยทั่วไปเราจะจัดเรียงมาตรวัดอัตราการไหลตามเทคนิคการวัดดังต่อไปนี้
ประเภทของเครื่องวัดอัตราการไหลแบบปริมาตร
เครื่องวัดอัตราการไหล หรือที่รู้จักกันในชื่อเซ็นเซอร์วัดอัตราการไหล เป็นอุปกรณ์เชิงกลที่ใช้วัดอัตราการไหลของของเหลวและก๊าซ อัตราการไหลนี้สามารถวัดเป็นปริมาตร มวล เชิงเส้น หรือไม่เชิงเส้น เครื่องวัดอัตราการไหลแต่ละชนิดจะตรวจสอบอัตราการไหลของก๊าซและของเหลวที่บรรจุอยู่ในท่อและถังบรรจุ และแสดงค่าอัตราการไหลแบบดิจิทัล มีเครื่องวัดอัตราการไหลหลายประเภทซึ่งมีหลักการทำงาน ความแม่นยำ การใช้งาน และข้อจำกัดที่แตกต่างกันไป เครื่องวัดอัตราการไหลยังเรียกว่าเครื่องส่งสัญญาณการไหล เซ็นเซอร์วัดอัตราการไหล และตัวบ่งชี้อัตราการไหลในอุตสาหกรรมต่างๆ เครื่องวัดอัตราการไหลแบบอินไลน์บางรุ่นออกแบบมาเพื่อวัดอัตราการไหลของของไหลในท่อปิดและภาชนะทรงกระบอก ในขณะที่เซ็นเซอร์วัดอัตราการไหลบางรุ่นยังสามารถวัดอัตราการไหลของน้ำในลำธาร ช่องทางเปิด คลอง และแม่น้ำได้ เซ็นเซอร์วัดอัตราการไหลเหล่านี้ใช้รังสีในการทำงาน เครื่องวัดอัตราการไหลสามารถวัดปริมาณการเคลื่อนที่ของของไหลได้ หน่วยวัดที่ใช้โดยเครื่องวัดเหล่านี้คืออัตราการไหลของปริมาตรหรืออัตราการไหลของมวล ตัวอย่างเช่น เครื่องวัดอัตราการไหลของน้ำ (gp m) มีหน่วยเป็นปริมาตร ดังนั้นอัตราการไหลจึงวัดเป็นลิตรต่อวินาทีหรือกิโลกรัมต่อวินาที ทั้งของเหลวและก๊าซสามารถนำมาประยุกต์ใช้กับการวัดเหล่านี้ได้ ยังมีเครื่องวัดอัตราการไหลแบบกลไกหรือเครื่องวัดอัตราการไหลแบบดิจิทัลให้เลือกใช้ด้วย
มาตรวัดอัตราการไหลแต่ละแบบมีการใช้งานที่แตกต่างกัน โดยจะเลือกตามลักษณะของของไหล สภาพการทำงาน และงบประมาณของผู้ใช้ คุณสมบัติเหล่านี้ประกอบด้วย ความแม่นยำ ช่วงการวัด ช่วงอุณหภูมิและแรงดันที่ยอมรับได้ และคุณสมบัติอื่นๆ อย่างไรก็ตาม การเลือกขึ้นอยู่กับการใช้งานเป็นหลัก อุตสาหกรรมแต่ละประเภทใช้มาตรวัดอัตราการไหลที่แตกต่างกัน นอกจากนี้ มาตรวัดอัตราการไหลยังมีคุณสมบัติอื่นๆ ที่ต้องคำนึงถึงเมื่อเลือกมาตรวัดอัตราการไหลที่เหมาะสมและคุ้มค่า ข้อกำหนดรองนี้ประกอบด้วย ความต้องการของผู้ใช้ ปัจจัยเสี่ยง ความรู้เกี่ยวกับการสอบเทียบและการบำรุงรักษา ความพร้อมของอะไหล่ และราคาของเซ็นเซอร์วัดอัตราการไหลของของเหลวหรือเซ็นเซอร์วัดอัตราการไหลของก๊าซ ดังนั้น การเลือกมาตรวัดอัตราการไหลที่ดีที่สุดจึงมีหลายปัจจัยที่ต้องพิจารณา รายการสิ่งพื้นฐานและสิ่งที่สำคัญที่สุดที่ควรพิจารณามีดังนี้
ข้อมูลของมาตรวัดอัตราการไหลในเซ็นเซอร์วัดอัตราการไหลต่างๆ อาจเป็นอัตราการไหลของก๊าซหรือของเหลว และอัตราการไหลรวม นอกจากนี้ โหมดการส่งข้อมูลในมาตรวัดอัตราการไหลแต่ละแบบก็แตกต่างกัน มาตรวัดบางแบบมีโหมดดิจิทัล (ซึ่งเราเรียกว่ามาตรวัดอัตราการไหลแบบดิจิทัล) ในขณะที่บางแบบมีโหมดการส่งข้อมูลแบบอะนาล็อก นอกจากนี้ ความถี่ของข้อมูลอาจต่ำมากไปจนถึงสูงมาก ปัจจัยทั้งหมดเหล่านี้เป็นข้อกำหนดพื้นฐานก่อนการเลือกมาตรวัดอัตราการไหล ดังนั้นจึงต้องพิจารณาปัจจัยเหล่านี้ ตัวอย่างเช่น ลูกค้ามักต้องการมาตรวัดอัตราการไหลของน้ำมันแบบดิจิทัล มาตรวัดอัตราการไหลของก๊าซแบบดิจิทัล มาตรวัดอัตราการไหลของอากาศแบบดิจิทัล หรือ มาตรวัดอัตราการไหลของน้ำแบบดิจิทัล ในขณะที่บางรายต้องการมาตรวัดอัตราการไหลของน้ำมันแบบกลไก
ประเภทของของไหลและอัตราการไหลของของเหลวที่จะวัดเป็นปัจจัยสำคัญที่มีอิทธิพล ของไหลที่สามารถนำมาใช้กับมาตรวัดอัตราการไหล ได้แก่ ของเหลวและก๊าซ หรืออากาศ ของเหลวเหล่านี้สามารถแบ่งประเภทย่อยตามความหนาแน่นและคุณสมบัติอื่นๆ ได้ ตัวอย่างเช่น ของเหลวอาจรวมถึงน้ำประปา น้ำเสีย น้ำมัน น้ำผึ้ง และอื่นๆ มาตรวัดอัตราการไหลแต่ละประเภทไม่สามารถใช้ได้กับของเหลวทุกชนิด บางประเภทมีมาตรวัดอัตราการไหลความแม่นยำสูงสำหรับน้ำสะอาดและก๊าซ ในขณะที่บางประเภทมีประสิทธิภาพมากกว่าสำหรับ มาตรวัดอัตราการไหลน้ำเสีย ราคาประหยัด มาตรวัดอัตราการไหลกรดราคาถูก หรือ มาตรวัดอัตราการไหลเคมี ราคาประหยัด ในทำนองเดียวกัน อัตราการไหลและคุณลักษณะของของไหลอาจคงที่และปั่นป่วน คุณลักษณะนี้ยังเหมาะสำหรับการใช้งานกับมาตรวัดอัตราการไหลแบบพิเศษ มาตรวัดอัตราการไหลต่ำ มาตรวัดอัตราการไหลความหนืดสูง และมาตรวัดอัตราการไหลกรดที่ลูกค้ามักต้องการ
ซึ่งรวมถึงความแม่นยำ ข้อจำกัด ช่วงความดันและอุณหภูมิ รวมถึงลักษณะของท่อและข้อต่อ หากต้องการการวัดที่ไม่ใช่เชิงพาณิชย์ สามารถเลือกเครื่องวัดอัตราการไหลราคาประหยัดที่มีความแม่นยำปานกลางได้ แต่หากต้องการใช้งานเชิงพาณิชย์ ควรเลือกใช้เครื่องวัดอัตราการไหลที่มีความแม่นยำสูงและช่วงการวัดที่วัดได้ ซึ่งก็คือเครื่องวัดอัตราการไหลแบบถ่ายโอนควบคุม
เครื่องวัดอัตราการไหลสามารถแบ่งย่อยออกเป็นประเภทต่างๆ ตามความแม่นยำ หลักการทำงาน และการใช้งาน ด้านล่างนี้คือภาพรวมคร่าวๆ ของประเภทเหล่านี้
เครื่องวัดอัตราการไหลแบบแม่เหล็กหรือแม่เหล็กไฟฟ้าวัดการไหลของของไหลนำไฟฟ้าที่เกี่ยวข้องกับการเหนี่ยวนำของสนามแม่เหล็ก เครื่องวัดนี้วัดปริมาณการไหลของของไหล และเหมาะสำหรับของเหลวที่มีกรด กัดกร่อน สารละลาย หรือของเหลวหยาบ
มันทำงานอย่างไร?
เครื่องวัดการไหลแบบแม่เหล็กประกอบด้วยท่อวัดซึ่งส่งผ่านสนามแม่เหล็กไปยังของไหลที่ไหลอยู่ ทำให้เกิดความต่างศักย์ซึ่งทำให้ความเร็วของของไหลเปลี่ยนแปลงไป ส่งผลให้ฟลักซ์เปลี่ยนแปลงไป การเปลี่ยนแปลงของฟลักซ์ทำให้เกิดแรงดันไฟฟ้า ซึ่งเซ็นเซอร์ของเครื่องวัดการไหลแบบแม่เหล็กจะตรวจจับและคำนวณในรูปของอัตราการไหลของของไหล
แอปพลิเคชัน
เครื่องส่งสัญญาณการไหลแบบแม่เหล็กเหมาะอย่างยิ่งสำหรับอุตสาหกรรมที่เกี่ยวข้องกับการจัดการน้ำเสียหรือหน่วยงานเทศบาล ใช้เป็นเครื่องวัดอัตราการไหลของน้ำเสียแบบดิจิทัลหรือเครื่องวัดอัตราการไหลของน้ำชลประทาน เครื่องวัดอัตราการไหลของแม่เหล็กไฟฟ้าแบบเจาะเต็มยังใช้เป็นเครื่องวัดอัตราการไหลของน้ำประปาอิเล็กทรอนิกส์และโรงงานบำบัดน้ำเสีย โรงงานเคมีบางแห่งยังซื้อเซ็นเซอร์การไหลแบบเหนี่ยวนำแม่เหล็กเพื่อวัดสารละลายเคมี กรด ด่าง แป้งเปียก โคลน และสารละลายกัดกร่อนอื่นๆ เครื่องวัดการไหลแบบแม่เหล็กเหล่านี้มีข้อได้เปรียบในการวัดอัตราการไหลรวม ทำให้มีการใช้งานที่หลากหลาย ด้วยการเลือกใช้วัสดุซับในและอิเล็กโทรดที่แตกต่างกัน เซ็นเซอร์การไหลแบบเหนี่ยวนำแม่เหล็กจึงสามารถรับมือกับการใช้งานที่ยากลำบากได้มากมาย เช่น เครื่องวัดอัตราการไหลของของเหลวกัดกร่อน เครื่องวัดอัตราการไหลของกรด เครื่องวัดอัตราการไหลของไฮโดรคลอไรด์ เครื่องวัดอัตราการไหลของสารละลายข้น และเครื่องวัดอัตราการไหลของน้ำเกลือ เป็นต้น
เครื่องวัดอัตราการไหลของกังหันเป็นอุปกรณ์สำหรับวัดปริมาตรของไหล เครื่องวัดเหล่านี้มีความแม่นยำ 0.5% และส่วนใหญ่ใช้ในของเหลวหรือก๊าซสะอาด เครื่องวัดอัตราการไหลของกังหันมี 2 ประเภท ได้แก่ เครื่องวัดอัตราการไหลของกังหันของเหลวและเครื่องวัดอัตราการไหลของกังหันก๊าซ เซ็นเซอร์วัดอัตราการไหลของกังหันของเหลวมีวัตถุประสงค์เพื่อวัดของเหลวสะอาดและมีความหนืดต่ำ เช่น น้ำ น้ำมันเชื้อเพลิง น้ำมันปาล์ม น้ำมันพืช น้ำอาร์โอ น้ำประปา น้ำมันดีเซล น้ำมันเบนซิน แอลกอฮอล์ นม ฯลฯ เครื่องวัดอัตราการไหลของกังหันก๊าซใช้สำหรับวัดอากาศ ไนโตรเจน ออกซิเจน ไฮโดรเจน ก๊าซชีวภาพ ก๊าซธรรมชาติ ก๊าซฮีเลียม (He) ฯลฯ
การทำงานของเครื่องวัดอัตราการไหลของกังหัน
เซ็นเซอร์วัดอัตราการไหลแบบกังหันประกอบด้วยโรเตอร์ที่มีใบพัดหลายใบวางทำมุมฉากกัน เมื่อของเหลวไหลผ่านเซ็นเซอร์วัดอัตราการไหล ใบพัดของโรเตอร์จะสร้างแรงดัน โรเตอร์จะเริ่มหมุนภายใต้แรงดันของของเหลว และการหมุนนี้จะแปรผันตรงกับความเร็วของของเหลว เซ็นเซอร์วัดอัตราการไหลแบบกังหันที่ติดตั้งอยู่ภายนอกโรเตอร์จะวัดความเร็วในการหมุนและแสดงค่าปริมาตรของของเหลว เครื่องส่งสัญญาณอัตราการไหลของกังหันพร้อมตัวบ่งชี้แบบดิจิทัลเพื่อแสดงอัตราการไหลรวมและอัตราการไหลของของเหลว รวมถึงเอาต์พุต 4-20mA หรือเอาต์พุตแบบพัลส์ เครื่องวัดอัตราการไหลของกังหันอิเล็กทรอนิกส์สามารถใช้โปรโตคอล HART หรือ MODBUS ได้
การประยุกต์ใช้มิเตอร์กังหัน
ด้วยความแม่นยำสูงและความเสี่ยงต่ำ เครื่องวัดอัตราการไหลแบบกังหันจึงมีการใช้งานเชิงพาณิชย์ที่หลากหลาย เครื่องวัดอัตราการไหลแบบกังหันถูกใช้ในอุตสาหกรรมน้ำมันและก๊าซ เทคโนโลยีการบินและอวกาศ โรงงานเภสัชกรรมและเทคโนโลยีชีวภาพ โรงงานแปรรูปอาหาร และอุตสาหกรรมอื่นๆ ที่เกี่ยวข้องกับไครโอเจนิกส์ การใช้งานที่กว้างขวางนี้เป็นผลมาจากการวัดปริมาตรรวม ความสามารถในการทำซ้ำที่ดีขึ้น และช่วงอุณหภูมิที่กว้าง เครื่องวัดอัตราการไหลแบบกังหันอัตราการไหลต่ำ เครื่องวัดอัตราการไหลแบบกังหันสุขาภิบาล เครื่องวัดอัตราการไหลแบบกังหันอากาศ เครื่องวัดอัตราการไหลแบบกังหันก๊าซธรรมชาติ และเครื่องวัดอัตราการไหลแบบกังหัน LWGY มักถูกนำมาจำหน่ายตามการใช้งานที่แตกต่าง กัน

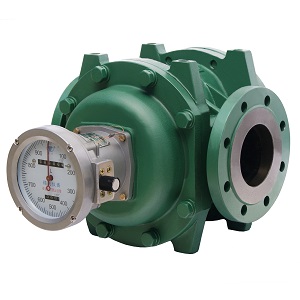

เครื่องวัดอัตราการไหลแบบเฟืองวงรีใช้สำหรับการวัดปริมาตรของไหลที่แม่นยำและแม่นยำ เครื่องวัดอัตราการไหลแบบเฟืองเป็นเครื่องวัดอัตราการไหลแบบปริมาตรบวก (PD flow meter) ที่ให้การอ่านค่าปริมาตรของของเหลวที่ไหลผ่านได้อย่างแม่นยำ เครื่องวัดอัตราการไหลแบบเฟืองวงรีนี้ยังคงทำงานได้อย่างเสถียรแม้ในสภาพแวดล้อมที่รุนแรง เป็นเซ็นเซอร์วัดอัตราการไหลแบบเฟืองสำหรับงานหนัก
เครื่องวัดอัตราการไหลแบบเฟืองโอวัลทำงานอย่างไร?
เซ็นเซอร์ วัดอัตราการไหลของเฟืองวงรี ประกอบด้วยล้อรูปวงรีที่มีฟัน 2 ซี่อยู่ด้านข้าง เมื่อของไหลไหลผ่านอุปกรณ์ มิเตอร์วงรีจะทำให้ล้อหมุน ความถี่ของการหมุนนี้จะแปรผันตรงกับปริมาตรของของไหลที่เซ็นเซอร์วัดอัตราการไหลของเฟืองรับรู้และสร้างขึ้น
แอปพลิเคชัน
เครื่องวัดอัตราการไหลแบบเฟืองวงรีเหล่านี้ยังคงความแม่นยำสูงแม้ในสภาวะที่มีความหนืดและแรงดันสูง เสถียรภาพในการอ่านค่าที่แม่นยำนี้ถูกนำไปใช้ในอุตสาหกรรมต่างๆ เช่น อุตสาหกรรมอาหาร อุตสาหกรรมก่อสร้างและการเดินเรือ อุตสาหกรรมน้ำมันและก๊าซ อุตสาหกรรมกระดาษและเยื่อกระดาษ อุตสาหกรรมสีและปิโตรเลียมอื่นๆ มีเครื่องวัดอัตราการไหลแบบเฟืองวงรีเชิงกลและเครื่องวัดอัตราการไหลแบบเฟืองวงรีดิจิทัล เหมาะสำหรับการวัดอัตราการไหลของเหลวหนืด เช่น น้ำมันหนัก ยางมะตอย น้ำมันเกียร์ ฯลฯ นอกจากนี้ยังเหมาะสำหรับการวัดอัตราการไหลน้ำมันแบบอินไลน์ เช่น น้ำมันดีเซล น้ำมันเชื้อเพลิง น้ำมันเบนซิน ฯลฯ เรายังมีเครื่องวัดอัตราการไหลแบบเฟืองวงรีแบบไมโครและไมโครฟลูอิดิกให้บริการลูกค้า Silver Automation Instruments จำหน่ายเครื่องวัดอัตราการไหลแบบเฟืองวงรีราคาประหยัดและทนทานจากโรงงานเครื่องวัดอัตราการไหลในประเทศจีน
เครื่องวัดอัตราการไหลแบบ Coriolis วัดอัตราการไหลของมวลโดยใช้กลศาสตร์การเคลื่อนที่ เป็นเครื่องวัดอัตราการไหลแบบมวลชนิดหนึ่งที่วัดอัตราการไหลของของไหลในหน่วยกิโลกรัมต่อวินาที หรือโทนต่อชั่วโมง เครื่องวัด Coriolis แตกต่างจากเครื่องวัดอื่นๆ เพราะสามารถวัดอุณหภูมิ ความหนาแน่น ความหนืด และอัตราการไหลของมวลได้
หลักการทำงานของเครื่องวัดอัตราการไหลของมวลโคริโอลิส
เครื่องวัด Coriolis ประกอบด้วยท่อที่บิดตัวเนื่องจากการไหลของของไหล ทำให้เกิดความเฉื่อยจากการบิดตัวดังกล่าว จากนั้นเซ็นเซอร์คู่หนึ่งจะตรวจจับความแตกต่างของเฟสที่เกิดขึ้นจากการสั่นในท่อวัด ความแตกต่างของเฟสนี้จะแปรผันตรงกับอัตราการไหลของมวล ซึ่งคำนวณโดยตัวเซ็นเซอร์เอง เครื่องส่งสัญญาณอัตราการไหลของมวล มีข้อมูลอัตราการไหลแบบอิเล็กทรอนิกส์ อัตราการไหลรวม อุณหภูมิ และความหนาแน่น และยังสามารถส่งสัญญาณดิจิทัลสำหรับการควบคุมต่างๆ ได้อีกด้วย
แอปพลิเคชัน
ด้วยความแม่นยำในการวัดสูงถึง 0.2% ~ 0.1% ทำให้เป็นเซ็นเซอร์วัดอัตราการไหลมวลที่ใช้งานได้อย่างกว้างขวาง การใช้งานเชิงพาณิชย์ครอบคลุมอุตสาหกรรมน้ำมันและก๊าซ หน่วยแปรรูปอาหาร เคมีภัณฑ์ ปิโตรเคมี และอุตสาหกรรมวิทยาศาสตร์ชีวภาพอื่นๆ เครื่องวัด Coriolis นี้ยังใช้กับของเหลวได้หลากหลายชนิด ของเหลวเหล่านี้ประกอบด้วยน้ำมันดิบ เชื้อเพลิง แอลกอฮอล์ สารทำความเย็น น้ำส้มสายชู ก๊าซเหลว และสารทำความสะอาด เป็นเครื่องวัดอัตราการไหลความหนืดสูงที่สมบูรณ์แบบสำหรับจาระบี ช็อกโกแลต บิทูเมน เรซิน ฯลฯ
เครื่องวัดอัตราการไหลแบบวอร์เท็กซ์เป็นอุปกรณ์อเนกประสงค์สำหรับวัดอัตราการไหลของของไหลในโรงงานปิด เป็นเซ็นเซอร์วัดอัตราการไหลของกระแสน้ำวนแบบกว้างสเปกตรัม มีประโยชน์โดยเฉพาะในสภาวะที่ชิ้นส่วนเคลื่อนที่อาจก่อให้เกิดปัญหา เครื่องวัดนี้ใช้กับท่อปิด โดยจะวัดอัตราการไหลของของไหลและหาอัตราการไหล
เครื่องวัดอัตราการไหลแบบ Vortex Shedding ทำงานอย่างไร?
เครื่องวัดอัตราการไหลแบบ Vortex Shedding นี้ประกอบด้วยเซ็นเซอร์เฉพาะทางที่สามารถตรวจจับการเปลี่ยนแปลงความดันได้ เมื่อของไหลเคลื่อนที่ไหลผ่านส่วนนูนของเซ็นเซอร์ จะเกิด Vortex Bluff ขึ้น ทำให้เกิดแรงดันพัลส์ต่อเนื่องที่ด้านข้างของเครื่องกำเนิดไฟฟ้า ซึ่งพัลส์นี้สัมพันธ์โดยตรงกับอัตราการไหล
แอปพลิเคชัน
ระบบปฏิบัติการของเครื่องวัดอัตราการไหลแบบวอร์เท็กซ์นั้นเรียบง่ายและสะดวก การบำรุงรักษาก็ง่าย เครื่องวัดนี้สามารถใช้งานได้หลากหลาย ใช้งานในอุตสาหกรรมหนัก โรงไฟฟ้า และโรงงานผลิตพลังงาน โดยเฉพาะอย่างยิ่งกระบวนการผลิตไอน้ำ ( เครื่องวัดอัตราการไหลไอระเหย ) สามารถใช้เป็นเครื่องวัดอัตราการไหลของอากาศอัด เครื่องวัดอัตราการไหลของน้ำคอนเดนเสท และเครื่องวัดอัตราการไหลอุณหภูมิสูง
โรตามิเตอร์พื้นที่แปรผัน นี้ วัดอัตราการไหลของของเหลวและก๊าซโดยใช้หลักการลอยตัว มิเตอร์ พื้นที่แปรผัน เป็นมิเตอร์อัตราการไหลเชิงปริมาตรที่มีความแม่นยำสูงและง่ายต่อการจัดการ
หลักการทำงานของ โรตามิเตอร์ท่อโลหะ
เครื่องวัดอัตราการไหลแบบปรับพื้นที่ด้วยท่อโลหะ นี้ ประกอบด้วยท่อโลหะปลายเรียว ภายในท่อมีทุ่นลอยแม่เหล็กสอดอยู่ ซึ่งทำให้ลอยได้ง่าย ของไหลจะไหลจากส่วนล่างของเครื่องวัดไปยังส่วนบน เมื่อของไหลเคลื่อนที่ ความดันต่าง ๆ จะถูกสร้างขึ้นเพื่อติดตามการเคลื่อนที่ของทุ่นลอย เมื่อการเคลื่อนที่ของของไหลหยุดลง ทุ่นลอยจะกลับสู่ตำแหน่งเดิม การเคลื่อนที่ของทุ่นลอยนี้จะแปรผันตามอัตราการไหลที่ตรวจจับและคำนวณโดย เซ็นเซอร์ วัดอัตราการไหลแบบปรับพื้นที่ในตัว
การประยุกต์ใช้ ตัวบ่งชี้อัตราการไหลแบบพื้นที่แปรผัน
เครื่องวัดอัตราการไหลแบบพื้นที่นี้ใช้งานได้หลากหลายกับของเหลวหลายประเภท สามารถวัดน้ำมัน ก๊าซ น้ำเกลือ น้ำเสีย เชื้อเพลิง ตัวทำละลายดิบ และของเหลวอื่นๆ ได้อย่างแม่นยำและแม่นยำสูง เป็นเซ็นเซอร์วัดอัตราการไหลราคาประหยัด เหมาะสำหรับการวัดอัตราการไหลขนาดเล็ก สามารถใช้เป็นเครื่องวัดอัตราการไหลแบบมีตัวบ่งชี้เฉพาะจุดโดยไม่ต้องใช้แหล่งจ่ายไฟ หรือเป็นโรตามิเตอร์พร้อมเครื่องส่งสัญญาณและเอาต์พุต 4-20mA
เครื่องวัดอัตราการไหลนี้ใช้สมการของเบอร์นูลลีเพื่อวัดการเคลื่อนที่ของของไหลในท่อหรือภาชนะ เครื่องวัดนี้สามารถใช้กับเครื่องวัดอัตราการไหลของเหลวและก๊าซ ซึ่งมีสัดส่วนประมาณ 21% ของเครื่องวัดอัตราการไหลในท้องตลาด เครื่องวัดอัตราการไหลนี้มีความแม่นยำสูงและมีความเสี่ยงต่อการวัดที่ไม่ถูกต้องน้อยมาก เครื่องวัดอัตราการไหลแบบกรวยรูปตัววี (V-cone) เครื่องวัดอัตราการไหลแบบแผ่นออริฟิส (Orifice Plate) เครื่องวัดอัตราการไหลแบบสมดุล (Balance) เครื่องวัดอัตราการไหลแบบเวนทูรี (Venturi) และเครื่องวัดอัตราการไหลแบบลิ่ม (Wedge) เป็นเครื่องวัดอัตราการไหลแบบ DP ทั่วไป
เครื่องวัดอัตราการไหล DP ทำงานอย่างไร?
มิเตอร์นี้ใช้กับท่อปิดที่ทำให้เกิดการอุดตันบางส่วนต่อของไหล เนื่องจากการอุดตันนี้ทำให้เกิดความแตกต่างของแรงดันที่เรียกว่า "ความดันแตกต่าง" ที่ด้านบนและด้านล่างของมิเตอร์ เซ็นเซอร์จะวัดความแตกต่างของแรงดันนี้เพื่อคำนวณอัตราการไหลของของไหล สมการของเบอร์นูลลีถูกนำมาใช้เพื่อคำนวณความสัมพันธ์ระหว่างความดันแตกต่างและอัตราการไหลของของไหล
แอปพลิเคชัน
เครื่องวัดความดันแตกต่างเป็นเครื่องวัดที่ใช้งานง่าย ราคาถูก และมีประสิทธิภาพสูง ใช้งานได้หลากหลายในอุตสาหกรรม เครื่องวัดเหล่านี้ใช้ในโรงงานบำบัดน้ำเสีย อุตสาหกรรมน้ำประปาและน้ำเค็ม อุตสาหกรรมอาหาร อุตสาหกรรมยา และอุตสาหกรรมเคมีและปิโตรเคมีหลากหลายประเภท เราพบเห็นการใช้งานเครื่องวัดอัตราการไหลของความดันแตกต่างมากมาย เช่น เครื่องวัดอัตราการไหลของไอน้ำ ก๊าซในเตาเผาโค้ก และเครื่องวัดอัตราการไหลของก๊าซแฟลร์
เครื่องวัดอัตราการไหลแบบอัลตราโซนิกใช้หลักการเรดาร์เพื่อคำนวณปริมาตรการไหลของของเหลวและก๊าซ เซ็นเซอร์จะสร้างคลื่นเสียงไปยังแหล่งน้ำที่ไหล และสะท้อนกลับไปยังเครื่องส่งสัญญาณซึ่งวัดความเร็ว
มันทำงานอย่างไร?
มิเตอร์เหล่านี้ใช้ปรากฏการณ์ดอปเปลอร์เพื่อคำนวณอัตราการไหล ประกอบด้วยเซ็นเซอร์ที่สร้างคลื่นเสียงอัลตราโซนิกไปยังตัวกลางที่ไหล ความถี่ของคลื่นที่สะท้อนกลับหลังจากกระทบกับของไหลจะแปรผันตามปรากฏการณ์ดอปเปลอร์ สารส่งสัญญาณซึ่งเป็นส่วนหนึ่งของมิเตอร์จะวัดความถี่ที่สะท้อนกลับนี้เพื่อคำนวณความเร็วและอัตราการไหลของของไหล
แอปพลิเคชั่น
ในที่นี้เราจะกล่าวถึงทั้งหลักการทำงานทั่วไปและคุณลักษณะเฉพาะของเครื่องวัดอัตราการไหลแบบมวลความร้อน เครื่องวัดอัตราการไหลแบบกระจายความร้อน เครื่องวัดอัตราการไหลมวลของก๊าซทุกชนิด เช่นเดียวกับเครื่องวัดอัตราการไหลมวลของก๊าซแบบอื่นๆ จะวัดอัตราการไหลของมวลของก๊าซหรืออากาศที่ไหลผ่านโดยอาศัยการแลกเปลี่ยนความร้อนและพลังงาน เครื่องวัดอัตราการไหลมวลแบบความร้อนได้รับการยกย่องว่าเป็นวิธีการวัดมวลที่แม่นยำอย่างมาก และถูกนำไปใช้ในอุตสาหกรรมต่างๆ ในการใช้งานที่หลากหลาย เรามาดูรายละเอียดและพูดคุยกันว่าอุปกรณ์ที่น่าสนใจเหล่านี้ทำงาน อย่างไร เครื่องวัดอัตราการไหลมวลแบบความร้อนมีการใช้งานมากมาย เช่น การใช้งานในอุตสาหกรรมต่างๆ เช่น เครื่องวัดการไหลของอากาศ เครื่องวัดการไหลของ N2, เครื่องวัดการไหลของเปลวไฟ, เครื่องวัดการไหลของก๊าซชีวภาพ, เครื่องวัดการไหลของ LPG, เครื่องวัดการไหลของไฮโดรเจน, เครื่องวัดการไหลของ CO2, เครื่องวัดการไหลของก๊าซธรรมชาติ, เครื่องวัดการไหลของไนโตรเจน ก๊าซไหลต่ำ .
ในบทความนี้ เราจะกล่าวถึงทั้งการทำงานทั่วไปและคุณสมบัติเฉพาะของเครื่องวัดอัตราการไหลของมวลความร้อน เครื่องวัดอัตราการ ไหลของการกระจายความร้อน เช่นเดียวกับเครื่องวัดอัตราการไหลของก๊าซทุกชนิด จะวัดอัตราการไหลของมวลของก๊าซที่ผ่านหรืออากาศผ่านการแลกเปลี่ยนความร้อนและพลังงาน เซ็นเซอร์วัดอัตราการไหลของความร้อนได้รับการยกย่องว่าเป็นวิธีการวัดมวลที่แม่นยำอย่างแพร่หลาย และถูกนำไปใช้งานในหลากหลายอุตสาหกรรม เรามาดูรายละเอียดและอภิปรายกันถึง กลไก การทำงานของอุปกรณ์ที่น่าสนใจเหล่านี้ เครื่องวัดอัตราการไหลของมวลความร้อนมีการใช้งานอย่างกว้างขวาง เช่น ใช้ เป็น เครื่องวัดอัตราการไหลของ อากาศ เครื่องวัดอัตราการไหลของ N2 เครื่องวัดอัตราการไหลแบบแฟลร์ เครื่องวัดอัตราการไหลของก๊าซชีวภาพ เครื่องวัดอัตราการไหลของก๊าซ LPG เครื่องวัดอัตราการไหลของไฮโดรเจน เครื่องวัดอัตราการไหลของ CO2 เครื่องวัดอัตราการไหลของก๊าซธรรมชาติ และเครื่องวัดอัตราการไหลของไนโตรเจน
เครื่องวัดอัตราการไหลของมวลความร้อนทำงานอย่างไร
As gases and fluids are pumped through the pipe or tube, the electrical imbalance between the sensors creates, in turn, a heat imbalance. Through convective heat transfer the gas or fluid within the pipes conveys heat between each sensor. Immediately the sensors receive more or less power from the electrical supply to restore the heat levels to their baseline and to return balance to the circuit. The amount of electrical power used to restore said circuit is measurable, and by collecting that data scientists and technicians are able to deduce the mass of the passing gas or fluid with remarkable accuracy. This is how mass flow measurement occurs.
Now that we have gained a fundamental understanding of the way in which thermal gas mass flow meters function, let’s take a look at what features set these devices apart from the many other types of high temperature mass flow meters. The number one feature of a thermal mass flow meter is seemingly a lack of a feature; no moving parts. the lack of moving parts in gas flow sensor greatly reduces the frequency and need for maintenance. This, in turn, cuts costs and allows for investment in other areas of an operation. In addition to this, thermal mass flow meters are praised for their incredible cost-effectiveness, accuracy, and their ability to be deployed in even the largest of pipes and tubes. We develop inline thermal mass flow meter and insertion thermal flow meters for user’s applications.Thermal gas flow meters can measure gas, air or compressed air flow at standard condition without extermal temperature sensor or pressure sensor compensation.
