เครื่องวัดอัตราการไหลของก๊าซธรรมชาติแบบอินไลน์

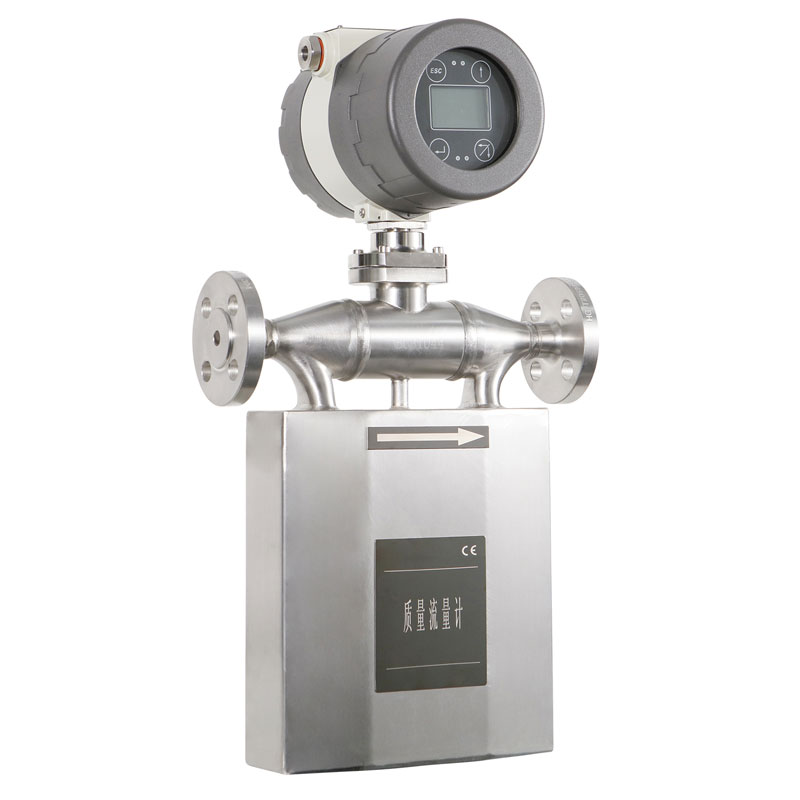

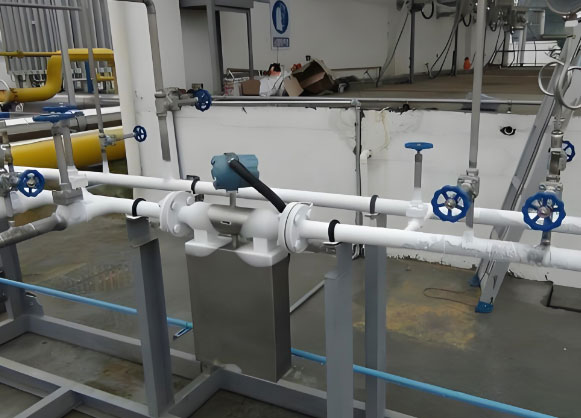

เครื่องวัดอัตราการไหลแบบติดตั้งในท่อ ซึ่งเหมาะสำหรับ การวัดปริมาณการไหลของก๊าซธรรมชาติ รวม เครื่องวัดการไหลของกังหันก๊าซ , เครื่องวัดการไหลแบบกระแสน้ำวน และ เครื่องวัดอัตราการไหลแบบกระจายความร้อน เครื่องวัดการไหลของก๊าซธรรมชาติแบบติดตั้งในท่อเหล่านี้ทั้งหมดมีจอแสดงผลอิเล็กทรอนิกส์ที่แสดงการไหลของก๊าซธรรมชาติแบบทันทีและการไหลสะสม นอกจากนี้ เครื่องวัดการไหลของก๊าซธรรมชาติแบบติดตั้งในท่อยังแบ่งออกเป็นเครื่องวัดการไหลเชิงปริมาตรและเครื่องวัดการไหลเชิงมวล บริษัท Silver Automation Instruments จำหน่ายในราคาประหยัด เครื่องวัดการไหลของก๊าซธรรมชาติแบบดิจิทัล ด้วยระยะเวลานำส่งที่รวดเร็วและคุณภาพที่แข็งแกร่ง ก๊าซธรรมชาติเป็นก๊าซเชื้อเพลิงชนิดหนึ่ง ส่วนประกอบหลักของก๊าซธรรมชาติคือ CH4 (มีเทน) ซึ่งไม่มีสี ไม่มีกลิ่น ไม่เป็นพิษ และไม่กัดกร่อน นอกจากนี้ยังประกอบด้วยอีเทน โพรเพน และไฮโดรคาร์บอนหนักในปริมาณหนึ่ง รวมถึงไนโตรเจน ออกซิเจน คาร์บอนไดออกไซด์ และวัลคาไนซ์ในปริมาณเล็กน้อย ก๊าซธรรมชาติจุดติดไฟเพื่อผลิต H2O (น้ำ)

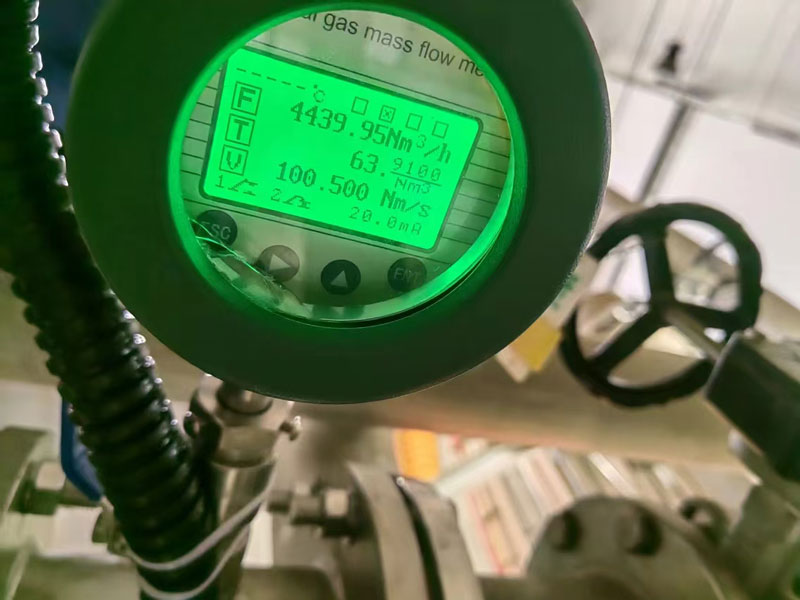

Silver นำเสนอเครื่องวัดอัตราการไหลของก๊าซธรรมชาติแบบดิจิทัลพร้อมจอแสดงผลอิเล็กทรอนิกส์

เครื่องวัดอัตราการไหลของกังหันก๊าซแบบอินไลน์สำหรับการวัดอัตราการไหลของปริมาตรก๊าซธรรมชาติ

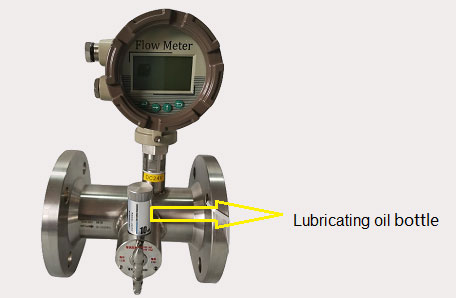

เครื่องวัดอัตราการไหลของกังหันก๊าซสำหรับก๊าซธรรมชาติ

เมื่อก๊าซธรรมชาติไหลผ่านเซ็นเซอร์วัดการไหลของกังหัน กังหันจะถูกบังคับให้หมุนภายใต้แรงดันของของเหลว และความเร็วในการหมุนจะแปรผันตรงกับความเร็วเฉลี่ยของการไหลของก๊าซธรรมชาติ การหมุนของกังหันจะทำให้ค่าความต้านทานแม่เหล็กของตัวแปลงแม่เหล็กไฟฟ้าเปลี่ยนแปลงเป็นระยะ และฟลักซ์แม่เหล็กในขดลวดตรวจจับจะถูกติดตาม การเปลี่ยนแปลงเป็นระยะนี้ทำให้เกิดสัญญาณพัลส์ไฟฟ้าเป็นระยะ สัญญาณพัลส์ไฟฟ้าจะแปรผันตรงกับปริมาตรการไหลของของเหลวที่ไหลผ่านเซ็นเซอร์วัดการไหลของกังหันในช่วงอัตราการไหล (เลขเรย์โนลด์) ต่างๆ

ข้อดีของเครื่องวัดอัตราการไหลของกังหันก๊าซแบบอินไลน์:

✔ ความแม่นยำสูง :±1%R~±1.5%R
✔ ให้ผลลัพธ์ที่ทำซ้ำได้ดี ความแม่นยำในระยะสั้นอยู่ที่ 0.05% ถึง 0.2%
✔ ส่งสัญญาณความถี่พัลส์สำหรับการวัดปริมาณโดยรวมและเชื่อมต่อกับคอมพิวเตอร์ หรือส่งสัญญาณ 4-20mA พร้อมอัตราการไหลของก๊าซธรรมชาติแบบเรียลไทม์
✔ ไม่มีการคลาดเคลื่อนของค่าศูนย์ มีความสามารถในการป้องกันการรบกวนสูง
✔ สามารถรับสัญญาณความถี่สูง (3~4kHz) ได้ และมีความละเอียดของสัญญาณสูง
✔ ขนาดกะทัดรัด น้ำหนักเบา ติดตั้งและบำรุงรักษาง่าย
✔ เหมาะสำหรับการวัดอัตราการไหลของก๊าซธรรมชาติแรงดันสูง เช่น เครื่องวัดอัตราการไหลของก๊าซแรงดันสูง 300 psi, 600 psi หรือ 1000 psi

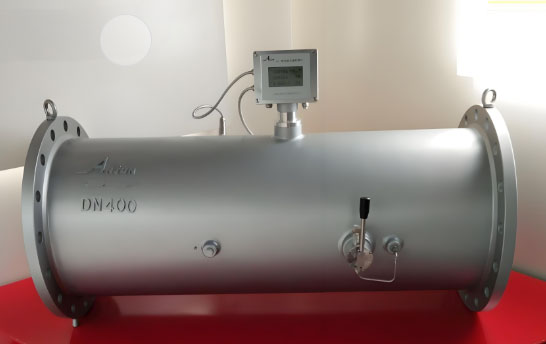

DN400 (16 นิ้ว) เครื่องวัดอัตราการไหลของกังหันแบบอินไลน์

เครื่องวัดอัตราการไหลแบบกังหันใช้กันอย่างแพร่หลายในการวัดของเหลวต่างๆ เช่น ปิโตรเลียม ของเหลวอินทรีย์ ของเหลวอนินทรีย์ ก๊าซเหลว ก๊าซ และของเหลวแช่แข็ง กังหันก๊าซสามารถใช้ในการวัดอากาศ ออกซิเจน ไนโตรเจน ก๊าซ ก๊าซธรรมชาติ ไฮโดรเจน ก๊าซปิโตรเลียมเหลว ก๊าซไอเสีย มีเทน บิวเทน คลอรีน ก๊าซชีวภาพ คาร์บอนไดออกไซด์ ไนโตรเจน อะเซทิลีน ฟอสจีน ออกซิเจน และอื่นๆ

✔ สถานีจ่ายก๊าซในเมือง สถานีวัดปริมาณก๊าซสำหรับการซื้อขายผ่านท่อส่งก๊าซ สถานีเติมก๊าซ CNG

ข้อเสียของการใช้เครื่องวัดอัตราการไหลของกังหันแบบอินไลน์สำหรับก๊าซธรรมชาติ

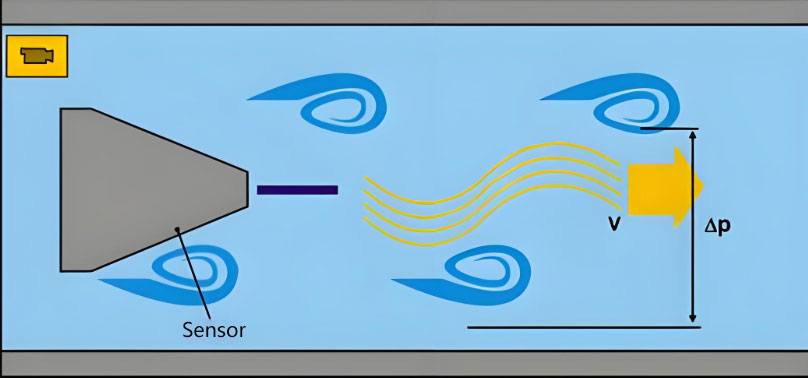

เครื่องวัดอัตราการไหลแบบ Vortex ทำงานอย่างไรสำหรับก๊าซธรรมชาติ?

เครื่องวัดอัตราการไหลแบบกระแสน้ำวนจะวางวัตถุที่มีรูปร่างไม่ลื่นไหล (แท่งสร้างกระแสน้ำวน) ไว้ในกระแสแก๊ส เมื่อแก๊สธรรมชาติไหลผ่าน แท่งสร้างกระแสน้ำวนจะแยกตัวสลับกันออกจากแต่ละด้านและก่อตัวเป็นรูปแบบปกติที่เรียกว่า ถนนกระแสน้ำวนคาร์มัน (Kármán vortex street) ภายในช่วงเลขเรย์โนลด์ที่กำหนด ความถี่ของการเกิดกระแสน้ำวนจะเป็นสัดส่วนกับความเร็วการไหล เครื่องวัดจะแปลงความถี่นี้โดยตรงเป็นอัตราการไหลเชิงปริมาตร สำหรับแก๊สธรรมชาติ รุ่นที่มีการชดเชยอุณหภูมิและความดันในตัวจะรายงานปริมาตรมาตรฐานในหน่วย Nm³/h

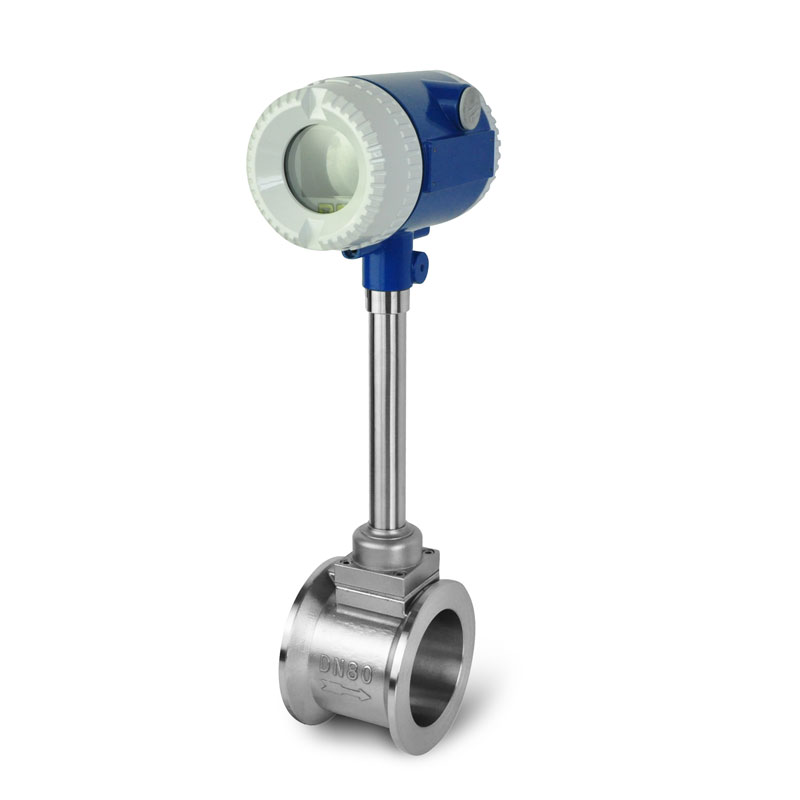

ดู เครื่องวัดอัตราการไหลแบบหมุนวน รุ่น STLU สำหรับการใช้งานกับก๊าซ ไอน้ำ และของเหลว

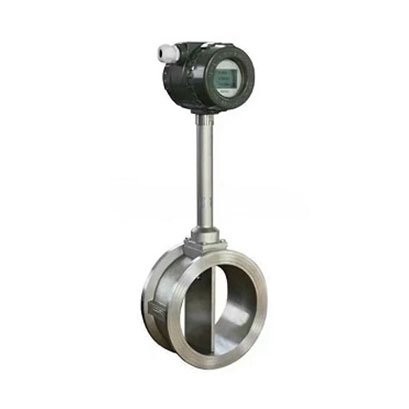

ข้อดีของเครื่องส่งสัญญาณการไหลแบบวน:

การใช้งานทั่วไปสำหรับเครื่องวัดอัตราการไหลของก๊าซธรรมชาติชนิดกังหัน

✔ โครงสร้างเรียบง่ายและแข็งแรง และเครื่องวัดการไหลของก๊าซธรรมชาติแบบหมุนวนมีราคาถูกกว่าเครื่องวัดการไหลแบบมวลและเครื่องวัดการไหลแบบกังหัน

✔ การบำรุงรักษาสะดวกและง่าย
✔ เหมาะสำหรับของเหลวหลากหลายประเภท เช่น ของเหลว ก๊าซ ไอระเหย และของเหลวที่ผสมกันได้บางส่วน
✔ การวัดก๊าซธรรมชาติด้วยความแม่นยำสูง โดยทั่วไปอยู่ที่ ±1%R ถึง ±2%R
✔ ช่วงการปรับลดกำลังเสียงกว้าง ตั้งแต่ 20:1 ถึง 10:1
✔ สัญญาณพัลส์ความถี่เอาต์พุต เหมาะสำหรับการวัดค่าโดยรวมและการเชื่อมต่อกับคอมพิวเตอร์ ไม่มีการคลาดเคลื่อนของค่าศูนย์ มีตัวเลือก 4-20mA, RS485 MODBUS
✔ เครื่องวัดอัตราการไหลแบบ Vortex เหมาะสำหรับการวัดแรงดันระดับกลางถึงสูง การวัดก๊าซธรรมชาติแรงดันสูงมีความเสถียรมากกว่า

× ไม่ไวต่ออัตราการไหลต่ำ: อัตราการไหลต่ำส่งผลให้เกิดข้อผิดพลาดมาก ในขณะที่เครื่องวัดอัตราการไหลแบบมวลความร้อนมีประสิทธิภาพดีกว่าในการวัดก๊าซธรรมชาติที่อัตราการไหลต่ำ
× การรบกวนจากแรงสั่นสะเทือน: การสั่นสะเทือนของท่อส่งสามารถนำไปสู่สัญญาณผิดพลาดได้ง่าย
× ต้องใช้ท่อตรง (ด้านหน้า 10D, ด้านหลัง 5D): ต้องการพื้นที่ติดตั้งสูง

การตรวจสอบหม้อไอน้ำที่ใช้ก๊าซในอุตสาหกรรม การควบคุมกระบวนการของท่อส่งก๊าซแรงดันปานกลางและสูง (ไม่เกี่ยวข้องกับการซื้อขายหลักทรัพย์)

ข้อดีของเครื่องส่งสัญญาณการไหลของกระแสน้ำวน:

โดยอาศัยหลักการแพร่ความร้อน ตัวทำความร้อนและเซ็นเซอร์วัดอุณหภูมิทำงานร่วมกัน เมื่อก๊าซไหลผ่าน ความร้อนจะถูกพัดพาออกไป และความแตกต่างของอุณหภูมิจะเป็นสัดส่วนโดยตรงกับอัตราการไหลของมวล ทำให้สามารถวัดอัตราการไหลของมวลก๊าซได้โดยตรง

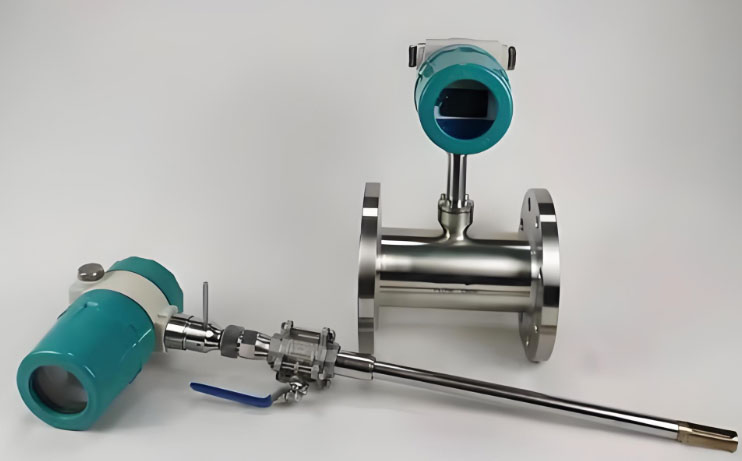

✔ ตัวเลือกมิเตอร์วัดอัตราการไหลแบบเทอร์โมแมสแบบติดตั้งในสายการผลิต พร้อมการเชื่อมต่อแบบเกลียว แผ่นเวเฟอร์ หรือหน้าแปลน
✔ สามารถวัดอัตราการไหลของมวลก๊าซธรรมชาติได้โดยตรง โดยไม่ต้องชดเชยหรือแก้ไขอุณหภูมิและความดัน
✔ เครื่องวัดอัตราการไหลของก๊าซความร้อนรักษาความแม่นยำในการวัดในระยะยาว
✔สามารถตรวจจับก๊าซธรรมชาติที่อัตราการไหลต่ำด้วยสัญญาณความไวสูง สามารถตรวจจับการไหลของก๊าซธรรมชาติที่ต่ำถึง 0.1 เมตร/วินาที เหมาะสำหรับการตรวจจับการรั่วไหล
✔การสูญเสียแรงดันไฟฟ้าต่ำมาก: ส่วนประกอบที่มีการไหลไม่ติดขัด และการสูญเสียแรงดันต่ำ ช่วยประหยัดพลังงาน

× กลัวคราบความชื้น/คราบน้ำมัน: การปนเปื้อนของหัววัดอาจทำให้เกิดการคลาดเคลื่อนได้
× ไม่เหมาะสำหรับแรงดันสูง (โดยทั่วไป)<40 bar).
× ความแม่นยำปานกลาง (± 1-2%): ไม่ใช้สำหรับการชำระเงินซื้อขาย

การตรวจสอบการไหลปริมาณน้อยของท่อส่งก๊าซสาขา การวัดปริมาณพลังงานเพื่อการจัดการ การควบคุมการจ่ายก๊าซสำหรับหม้อไอน้ำในโรงงานอุตสาหกรรม และการกระจายก๊าซผ่านท่อแรงดันต่ำ
