เครื่องวัดอัตราการไหลของกังหันน้ำ

เครื่องวัดอัตราการไหลของกังหันน้ำ

Pulse output turbine flow meter, 1” BSP thread (male), for clean and low viscosity liquid, such as water, oil,milk,diesel. Flow range :2.6-26 GPM
Not find what you need or not sure what you choose?
Email us: sales@silverinstruments.com

Turbine flow meter size

ภาพรวมของเครื่องวัดอัตราการไหลของกังหัน

เครื่องวัดอัตราการไหลของกังหันสำหรับการวัดอัตราการไหลของน้ำ ดีเซล น้ำมัน ก๊าซธรรมชาติ อากาศ N2 LPG ก๊าซเฉื่อย CO2
มาตรวัดอัตราการไหลแบบกังหันเป็นเซ็นเซอร์วัดอัตราการไหลของของเหลวชนิดหนึ่ง เมื่อของเหลวที่วัดได้ไหลผ่านเซ็นเซอร์กังหัน ใบพัดจะหมุนตามการกระทำของของเหลว และความเร็วของใบพัดจะแปรผันตามความเร็วการไหลเฉลี่ยของท่อ มาตรวัดอัตราการไหลแบบปริมาตรจะตรวจจับอัตราการไหลของก๊าซของของเหลว
how turbine flow meter work

เครื่องวัดอัตราการไหลแบบกังหันมีการใช้งานอะไรบ้าง?

เหมาะเป็นพิเศษสำหรับการวัดอัตราการไหลของของเหลวที่มีความหนืดต่ำและความหนืดปานกลาง โดยของเหลวจะต้องสะอาด ปราศจากสิ่งเจือปนและอนุภาค เช่น น้ำ (มาตรวัดอัตราการไหลของน้ำแบบกังหัน) อิมัลชัน เอทิลแอลกอฮอล์ น้ำมันเบา น้ำมันดีเซล น้ำมันเชื้อเพลิง น้ำมันปาล์ม น้ำมันมะพร้าว น้ำมันพืช ปิโตรเลียม ของเหลวเย็นจัด ก๊าซ LPG ก๊าซโพรเพน สามารถใช้เป็นมาตรวัดอัตราการไหลของก๊าซแบบดิจิทัลได้

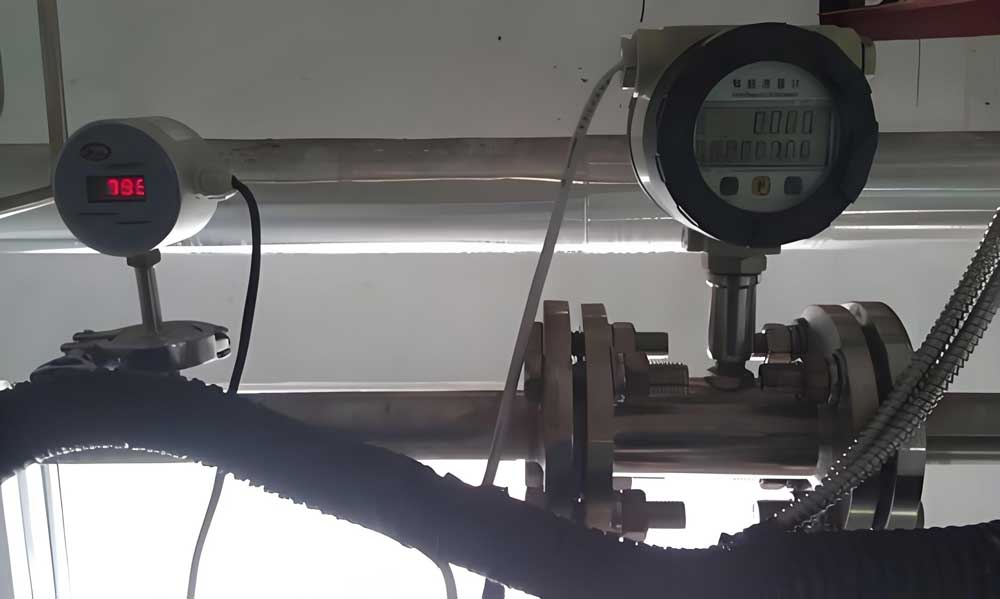

turbine flow meter measuring soft water flow rate
เครื่องวัดอัตราการไหลของกังหันน้ำจะวัดอัตราการไหลของน้ำอ่อน

คุณสมบัติของเครื่องวัดอัตราการไหลของกังหันแบบดิจิตอล

มิเตอร์กังหันมีความแม่นยำสูง ความสามารถในการทำซ้ำได้ดี การสูญเสียแรงดันต่ำ
สามารถผลิตเป็นมิเตอร์วัดอัตราการไหลแรงดันสูง มิเตอร์วัดอัตราการไหลอุณหภูมิสูง และมิเตอร์วัดอัตราการไหลต่ำได้
ช่วงการไหลกว้าง
โครงสร้างเรียบง่าย ถอดประกอบง่าย

ข้อมูลทางเทคนิคของเครื่องวัดอัตราการไหลของกังหันแบบดิจิตอล

- ขนาดเซ็นเซอร์วัดอัตราการไหลของกังหันอินไลน์: 4 มม. (1/6 นิ้ว) - 200 มม. (8 นิ้ว) โดยปกติจะขอเครื่องวัดอัตราการไหลของกังหัน 1 นิ้ว, เครื่องวัดอัตราการไหลของกังหัน 2 นิ้ว, เครื่องวัดอัตราการไหลของกังหัน 3 นิ้วและ 4 นิ้ว
Diameter Standard Flow
(m3/h)
Extended Flow
(m3/h)
Start Flow
(m3/h)
Max Pressure Loss
(Kpa)
(mm) (in.)
4 0.15 0.04 to 0.25 0.04 to 0.4 0.02 120
6 0.25 0.1 to 0.6 0.06 to 0.6 0.05 80
10 0.4 0.2 to 1.2 0.15 to 1.5 0.07 50
15 0.5 0.6 to 3.6 0.5 to 5 0.35 35
20 0.75 0.8 to 8 0.45 to 9 0.3 35
25 1 1 to 10 0.5 to 10 0.4 35
32 1.25 1.5 to 15 0.8 to 15 0.6 35
40 1.5 2 to 20 1 to 20 0.6 35
50 2 4 to 40 2 to 40 1 35
65 2.5 7 to 70 5 to 70 4 25
80 3 10 to 100 7 to 100 5 25
100 4 20 to 200 10 to 200 8 25
125 5 25 to 250 13 to 250 10 25
150 6 30 to 300 15 to 300 12 25
200 8 80 to 800 40 to 800 20 25
Accuracy 0.5 % 1.0% --- ---

-ความแม่นยำของเครื่องวัดอัตราการไหลของกังหันของเหลว: 0.5%

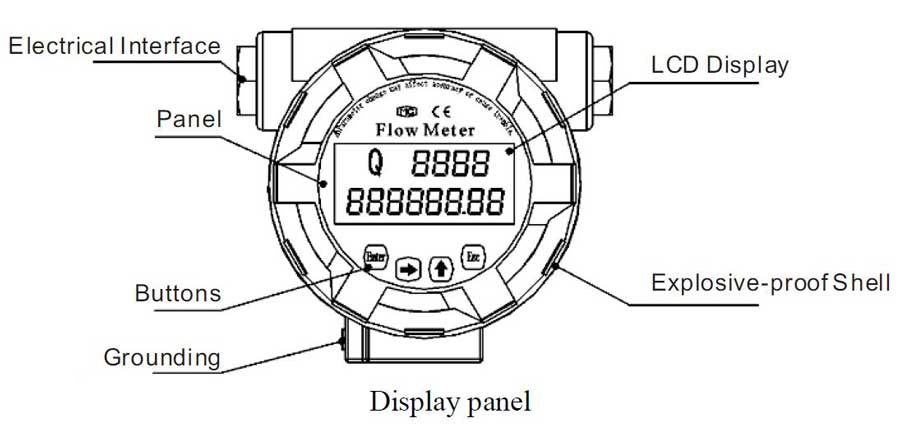

-มาตรวัดอัตราการไหลแบบเทอร์ไบน์พร้อมจอแสดงผลแบบดิจิตอล
turbine flow meter with digital display
-มาตรวัดอัตราการไหลแบบสแตนเลส
-มิเตอร์วัดอัตราการไหลกังหันอุณหภูมิสูงสามารถทำเป็น 150°C ได้
-เครื่องวัดอัตราการไหลของกังหันแบบดิจิตอลพร้อม 4-20mA พัลส์ ความถี่ RS 485 หรือโปรโตคอล Hart เหมาะสำหรับ PLC, DCS และระบบควบคุมคอมพิวเตอร์อื่นๆ
แหล่งจ่ายไฟ DC 24V หรือเครื่องวัดอัตราการไหลแบบกังหันที่ใช้แบตเตอรี่
-สามารถทำเป็นหน้าแปลนต่างๆ ได้ เช่น มาตรฐาน JIS 10K, ANSI 150LB, 300LB, DIN PN16,PN40,PN64 หรือสามารถทำเป็นเกลียว NPT, BSP ขนาด 1/2 นิ้ว มีตัวเลือกการเชื่อมต่อแบบไตรแคลมป์ ใช้เป็นมาตรวัดอัตราการไหลในระบบสุขาภิบาล
-ราคามิเตอร์วัดอัตราการไหลของกังหันต่ำ ซื้อโดยตรงจากผู้ผลิตมิเตอร์วัดอัตราการไหลของกังหันในจีน

ประเภทมิเตอร์วัดอัตราการไหลแบบกังหัน:

สำหรับน้ำ น้ำมันดีเซล แอลกอฮอล์ เชื้อเพลิงสะอาด และของเหลวที่มีความหนืดต่ำ

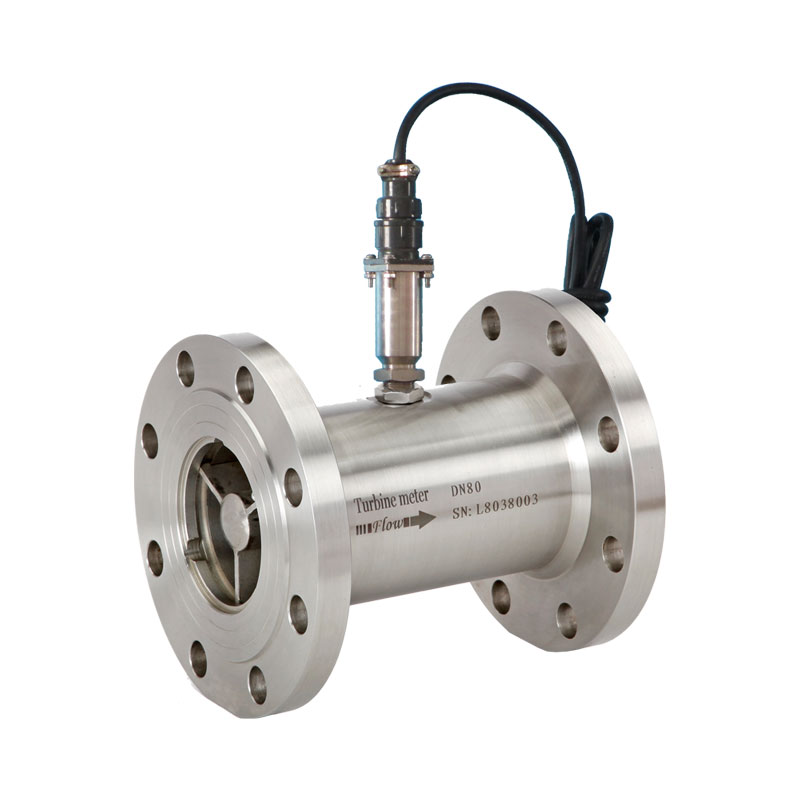

เซ็นเซอร์วัดอัตราการไหลแบบดิจิตอลราคาประหยัด
พัลส์เอาท์พุต
ไม่มีจอแสดงผล
ตอบสนองการจ่ายยาอย่างรวดเร็ว

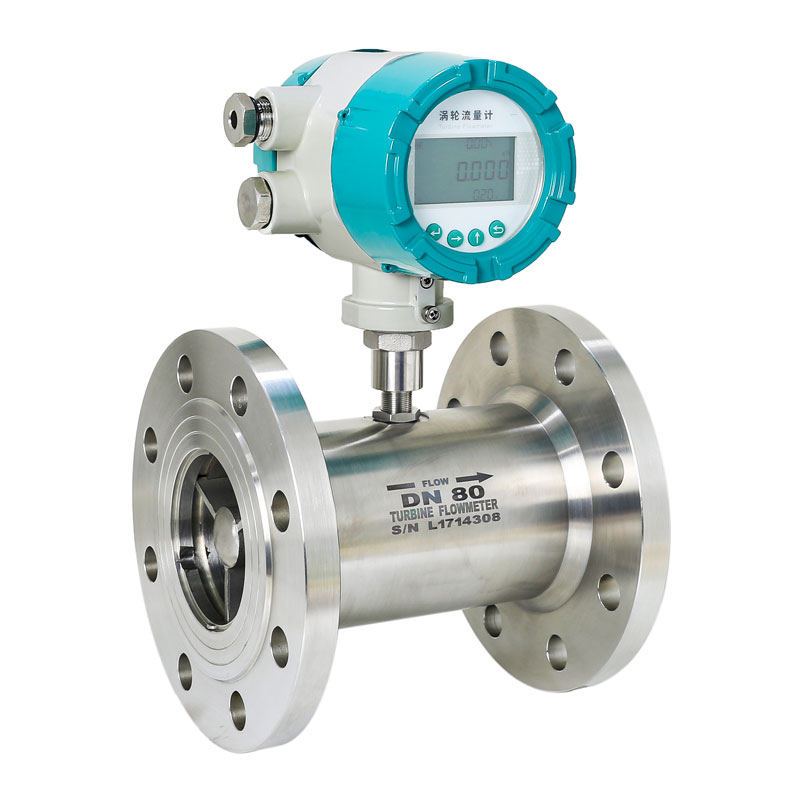

สำหรับของเหลวสะอาดและมีความหนืดต่ำ เช่น น้ำ เชื้อเพลิง สารเคมี ตัวทำละลาย และน้ำมันเบา
จอแสดงผลแบบดิจิตอล
4-20mA, พัลส์, Modbus, ตัวเลือก HART

สำหรับการวัดอัตราการไหลของน้ำสะอาด นม น้ำมันปาล์ม น้ำมันพืช น้ำมันพืช สำหรับของเหลวที่มีความหนืดต่ำและสะอาด

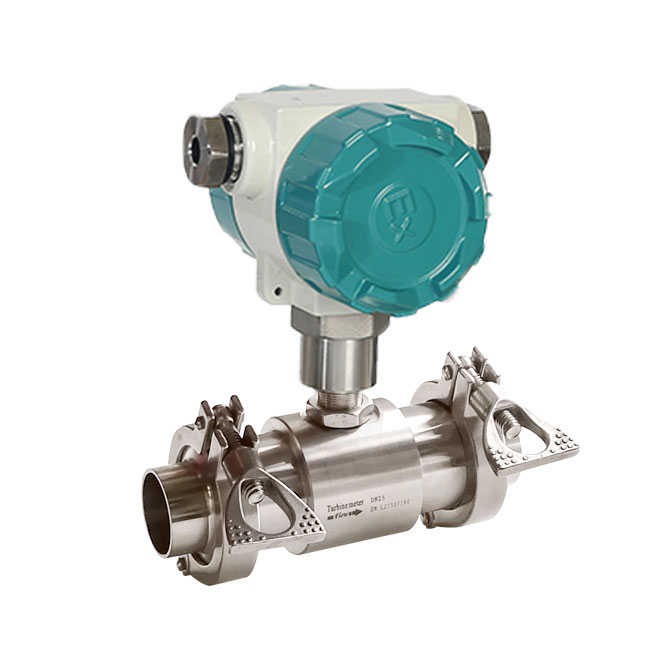

ประกอบ/ถอดชิ้นส่วนแคลมป์ที่ง่ายดายเพื่อการทำความสะอาด การบำรุงรักษา หรือการเปลี่ยนทดแทนที่รวดเร็ว)

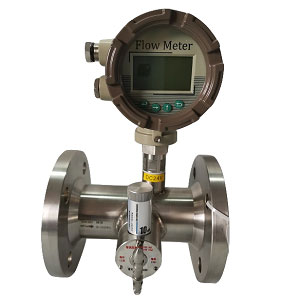

สำหรับก๊าซสะอาดและแห้ง เช่น ก๊าซธรรมชาติ อากาศ ไนโตรเจน โพรเพน และก๊าซกระบวนการทางอุตสาหกรรม
จอแสดงผลแบบดิจิตอล
24V DC หรือใช้งานด้วยแบตเตอรี่
ตั้งแต่ DN20(3/4”) ถึงขนาด 12 นิ้ว

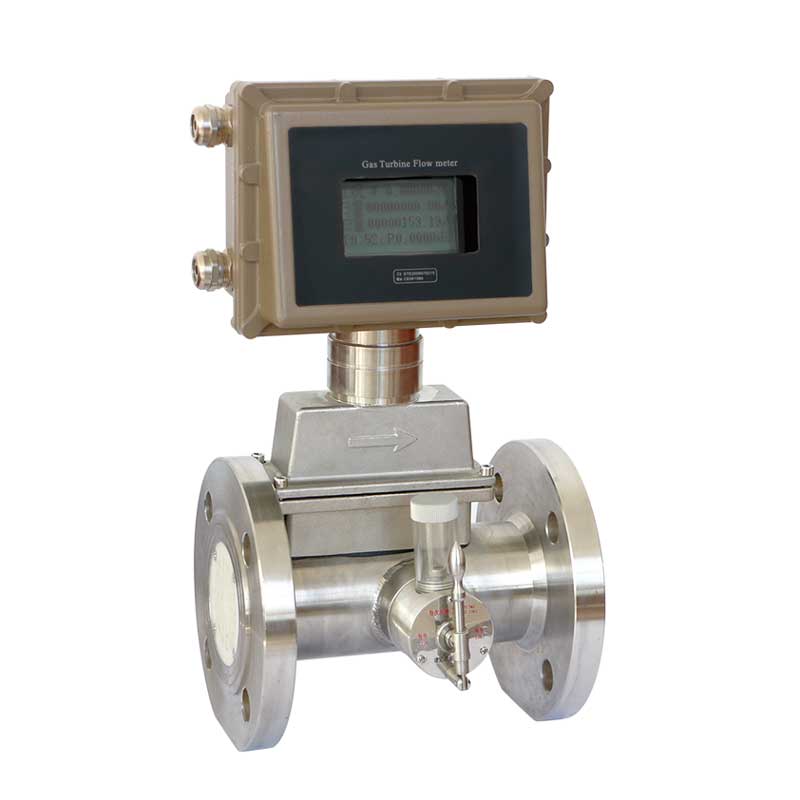

สำหรับก๊าซสะอาดและแห้ง เช่น ก๊าซธรรมชาติ อากาศ ไนโตรเจน โพรเพน และก๊าซกระบวนการทางอุตสาหกรรม สำหรับก๊าซธรรมชาติ ไบโอแก๊ส ไนโตรเจน LPG, CO2, O2, He ฯลฯ
แสดงข้อมูล: อัตราการไหลและอัตราการไหลปกติ แรงดันและอุณหภูมิ อัตราการไหลรวม
มอดูบัส RS485,4-20mA
