เครื่องวัดอัตราการไหลของมวลแบบอิเล็กทรอนิกส์

เครื่องวัดอัตราการไหลของมวลอิเล็กทรอนิกส์ใช้เพื่อกำหนดอัตราการไหลของของเหลวและก๊าซ ซึ่งถือเป็นสิ่งสำคัญในด้านต่างๆ ของการผลิตโรงงาน ประสิทธิภาพ และคุณภาพ ตัวอย่างเช่น เนื่องจากกฎการอนุรักษ์มวลของวัสดุกำหนดให้มวลที่ส่งออกต้องเท่ากับมวลที่นำเข้า เครื่องวัดอัตราการไหลของมวลจึงสามารถตรวจจับการสูญเสียใดๆ ในมวลขณะที่ผลิตภัณฑ์ไหลระหว่างอินพุตและเอาต์พุต เครื่องวัดอัตราการไหลของมวลอิเล็กทรอนิกส์ต้องการตัวบ่งชี้การไหลแบบดิจิทัลเพื่อแสดงอัตราการไหลของของเหลวและการไหลทั้งหมด นอกจากนี้ยังต้องการเอาต์พุตต่างๆ เช่น กระแส พัลส์ หรือความถี่ นอกจากนี้ยังต้องการการสื่อสาร เช่น HART หรือ Modbus

มีการใช้งานในอุตสาหกรรมจำนวนมากที่ต้องการข้อผิดพลาดเพียงเล็กน้อยในการกำหนดอัตราการไหลของมวล ดังนั้น ความแม่นยำสูงจึงมีความสำคัญเมื่อเลือกหรือซื้อเครื่องวัดอัตราการไหลของมวลอิเล็กทรอนิกส์สำหรับการใช้งานดังกล่าว ตัวอย่างที่ดีคือการตรวจสอบเชื้อเพลิงในการใช้งานในอุตสาหกรรมจำนวนมาก ซึ่งการไหลที่มากเกินไปอาจเปลี่ยนคุณภาพของผลิตภัณฑ์หรือทำให้เกิดความเสี่ยงต่อการเกิดไฟไหม้และความเสียหายต่ออุปกรณ์ได้ กรณีเดียวกันนี้ใช้ได้กับการใช้งานก๊าซจำนวนมากเช่นกัน

เครื่องวัดอัตราการไหลของมวลอิเล็กทรอนิกส์-เครื่องวัดอัตราการไหลของมวล Coriolis

เครื่องวัดอัตราการไหลของมวลที่มีความแม่นยำสูงสุดสำหรับของเหลว ก๊าซ หรือไอ - เครื่องวัดอัตราการไหลของ Coriolis

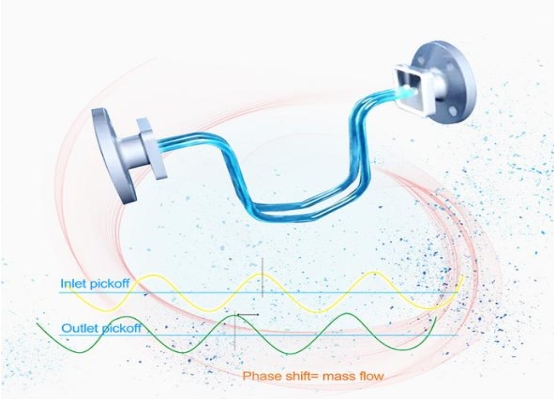

เซ็นเซอร์วัดอัตราการไหลของมวลอิเล็กทรอนิกส์นี้ทำงานอย่างไร?

เมื่อมวลไหลในท่อหรือท่อส่ง มวลจะเกิดแรงขึ้นเมื่อเคลื่อนที่เข้าหาหรือออกจากจุดศูนย์กลางการหมุน เครื่องวัดอัตราการไหลของมวลแบบ Coriolis ใช้ในการวัดแรงนี้ ภายในเซ็นเซอร์การไหล แรงจะทำให้เกิดการแกว่งเมื่อสั่นท่อที่มวลไหลอยู่ เครื่องวัดแบบ Coriolis จะวัดปริมาณการบิดของการแกว่ง ซึ่งเป็นสัดส่วนกับอัตราการไหลของมวลของของเหลวหรือก๊าซที่ผ่านเข้าไปในท่อ

เครื่องวัดอัตราการไหลของมวลทำงานอย่างไร

เครื่องวัดอัตราการไหลของมวล Coriolis แบบอิเล็กทรอนิกส์ใช้ที่ไหน?

มาตรวัดอัตราการไหลของมวลแบบดิจิทัลสามารถใช้กับงานที่เกี่ยวข้องกับน้ำ สารเคมี เชื้อเพลิง บิทูเมน เรซิน และก๊าซ/ไอระเหย การเปลี่ยนแปลงความหนาแน่นของของไหลจะไม่ส่งผลต่อการไหลของมวล แต่ควรระมัดระวังเมื่อวัดการไหลของก๊าซ/ไอระเหย เนื่องจากอัตราการไหลมักจะต่ำ แรงดันขนาดใหญ่จะลดลงทั่วมาตรวัดอัตราการไหลและอาจเกิดท่อที่เกี่ยวข้องได้

เครื่องวัดอัตราการไหลของมวลแก๊สแบบอิเล็กทรอนิกส์ – เครื่องวัดอัตราการไหลของมวลความร้อน

เครื่องวัดอัตราการไหลของมวลแบบราคาประหยัดสำหรับเครื่องวัดอัตราการไหลของมวลแบบก๊าซ-ความร้อน

เครื่องวัดอัตราการไหลของมวลความร้อนได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานในอุตสาหกรรมที่กำหนดสำหรับการวัดอัตราการไหลของก๊าซหรืออากาศ เครื่องวัดอัตราการไหลของการกระจายความร้อนเหล่านี้ไม่มีชิ้นส่วนที่เคลื่อนไหว และไม่จำเป็นต้องมีการแก้ไขความดันหรืออุณหภูมิใดๆ นอกจากนี้ เครื่องวัดยังรักษาความแม่นยำได้แม้จะใช้ในการวัดอัตราการไหลในช่วงกว้าง

เครื่องวัดอัตราการไหลของมวลความร้อนแบบดิจิทัลสามารถจัดการกับก๊าซต่างๆ เช่น ก๊าซธรรมชาติ ก๊าซชีวภาพ N2 O2 CO2 ไฮโดรเจน อากาศอัด สามารถตรวจจับการไหลของก๊าซและอากาศในระดับต่ำ เครื่องส่งสัญญาณอัตราการไหลของมวลอิเล็กทรอนิกส์พร้อมเอาต์พุต 4-20mA เอาต์พุตพัลส์สำหรับการควบคุมกระบวนการต่างๆ นอกจากนี้ยังสามารถติดตั้งกับ Hart Protocol หรือ Modbus ได้อีกด้วย ตัวบ่งชี้อัตราการไหลของดิจิทัลสามารถแสดงอัตราการไหลของก๊าซและการไหลทั้งหมดได้อย่างชัดเจน

เครื่องวัดอัตราการไหลของก๊าซความร้อนมาพร้อมกับเครื่องวัดอัตราการไหลแบบอินไลน์และเซ็นเซอร์การไหลแบบสอด เซ็นเซอร์การไหลแบบสอดใช้สำหรับท่อขนาดใหญ่ซึ่งช่วยประหยัดต้นทุนได้มากสำหรับการตรวจสอบอัตราการไหลของก๊าซในท่อขนาดใหญ่

เครื่องวัดอัตราการไหลของมวลอิเล็กทรอนิกส์ทางอ้อม

เมื่อเปรียบเทียบกันแล้ว เครื่องวัดอัตราการไหลของมวลอิเล็กทรอนิกส์จะวัดอัตราการไหลของมวลของก๊าซและของเหลวโดยตรงหรือโดยอ้อม ซึ่งอาจขึ้นอยู่กับกลไกที่ใช้ในการวัด เครื่องวัดบางประเภทอาจต้องใช้เซ็นเซอร์วัดประเภทอื่นๆ หลายประเภท (เช่น เซ็นเซอร์วัดอุณหภูมิในอุตสาหกรรมและเซ็นเซอร์ความดัน) และคอมพิวเตอร์การไหลเพื่อคำนวณอัตราการไหลของมวล ซึ่งเรียกว่า เครื่องวัดอัตราการไหลของมวลทางอ้อม ตัวอย่างเช่น เราสามารถใช้ เครื่องวัดอัตราการไหลของกระแสน้ำ วน เครื่องวัดอัตราการไหลของแผ่นรูพรุน เครื่องวัด อัตราการไหลของกรวยรูปตัววี เครื่องวัดอัตราการไหลของสมดุล เพื่อวัดอัตราการไหลของมวลก๊าซหรือไอน้ำ นอกจากนี้ เรายังต้องติดตั้งเซ็นเซอร์อุณหภูมิ เครื่องส่งสัญญาณความดัน หรือคอมพิวเตอร์การไหลเพื่อคำนวณอัตราการไหลของมวลก๊าซหรือไอ การวัดโดยตรงไม่จำเป็นต้องใช้อุปกรณ์เพิ่มเติมเหล่านี้ เช่น ในการวัดอัตราการไหลของมวลก๊าซโดยใช้เครื่องวัดอัตราการไหลของ Coriolis

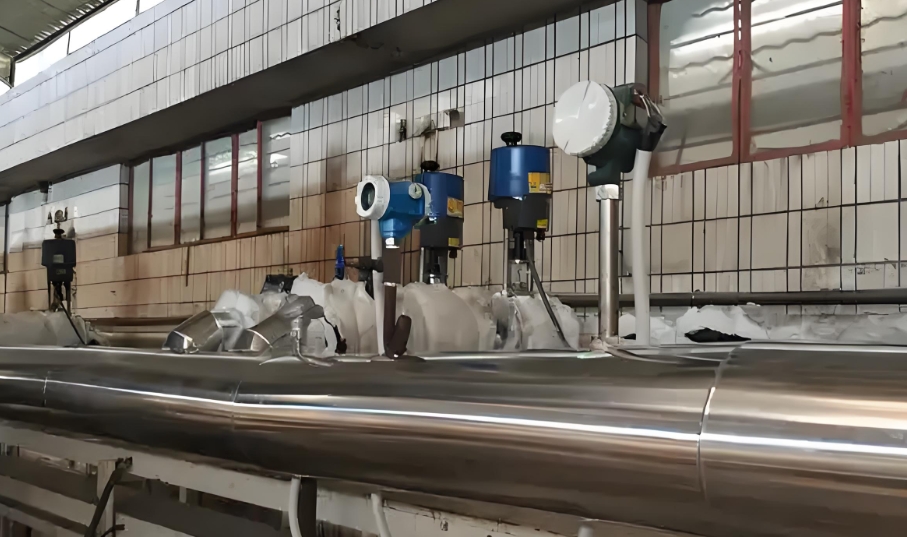

เครื่องวัดอัตราการไหลแบบกระแสน้ำวนสำหรับเครื่องวัดอัตราการไหลมวลทางอ้อมแบบไอน้ำ

แอปพลิเคชัน

มาตรวัดอัตราการไหลของมวลอิเล็กทรอนิกส์ถูกนำไปใช้งานในหลากหลายอุตสาหกรรม เช่น อุตสาหกรรมน้ำมันและก๊าซ น้ำและน้ำเสีย พลังงาน เคมี อาหารและเครื่องดื่ม และวิทยาศาสตร์ชีวภาพ นอกจากนี้ยังสามารถนำไปใช้งานในอัตราการไหลต่ำถึงสูง และในงานที่ต้องใช้ของเหลว ก๊าซ และสารละลายที่ท้าทาย

เมื่อซื้อเครื่องวัดอัตราการไหลของมวลความร้อนหรือเครื่องวัดอัตราการไหลของ Coriolis ซัพพลายเออร์จำเป็นต้องเข้าใจองค์ประกอบของของเหลวที่จะวัด เนื่องจากองค์ประกอบอาจส่งผลต่อการวัด ในกรณีดังกล่าว อาจจำเป็นต้องมีปัจจัยการสอบเทียบที่เหมาะสมเพื่อกำหนดอัตราการไหลอย่างแม่นยำ แม้ว่าจะมีการสอบเทียบสำหรับเครื่องวัดอัตราการไหลของมวลความร้อนทุกตัว แต่สำหรับเครื่องวัดอัตราการไหลของมวลทุกตัวโดยไม่คำนึงถึงกลไกที่ใช้ ความแม่นยำจะขึ้นอยู่กับส่วนผสมของก๊าซจริงที่วัดได้ ซึ่งอาจแตกต่างจากส่วนผสมที่ใช้ในการสอบเทียบเครื่องวัด เครื่องวัดอัตราการไหลของมวลแบบอิเล็กทรอนิกส์นั้นไม่ใช่ของถูก ในขณะที่ Silver Automation Instruments ให้การสนับสนุนลูกค้าด้วยเซ็นเซอร์วัดอัตราการไหลแบบดิจิทัลที่ทนทานในราคาต่ำเสมอ
