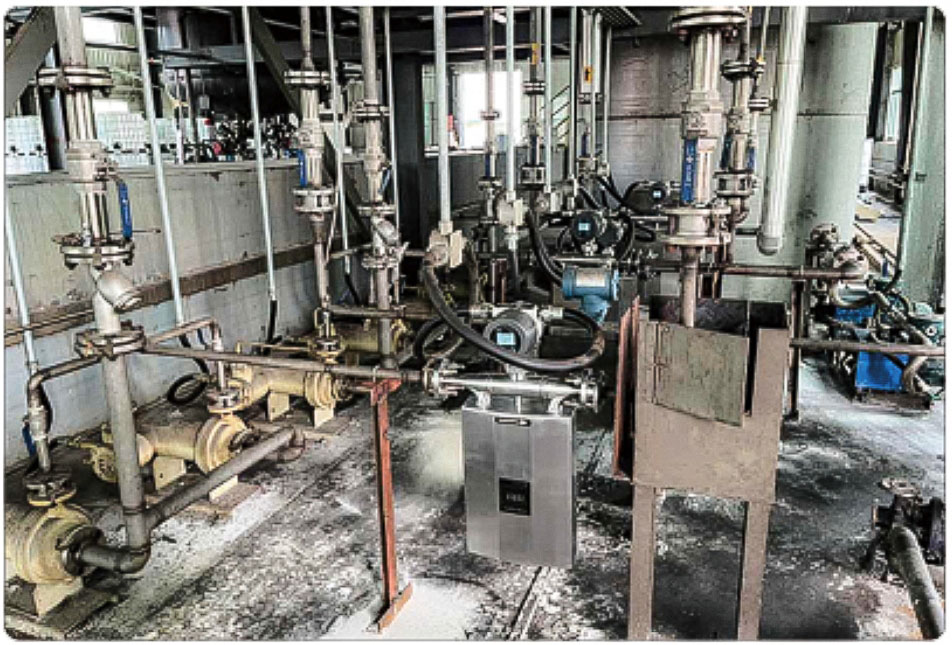

เครื่องวัดอัตราการไหลมวล แบบโคริโอลิส (Coriolis Mass Flowmeter หรือ CMF) นับเป็นโซลูชันการวัดอัตราการไหลมวลที่แท้จริง โดยมีข้อได้เปรียบทางวิศวกรรมหลายประการ ในฐานะเครื่องวัดอัตราการไหลมวลที่ให้ความแม่นยำสูง CMF ได้รับการนำมาใช้กันอย่างแพร่หลายในระบบควบคุมอุตสาหกรรมและการจัดการพลังงาน รวมถึงโรงงานปิโตรเคมีและเภสัชกรรม คู่มือฉบับนี้สรุปเกณฑ์สำคัญในการเลือกใช้และวิธีการปฏิบัติงาน ครอบคลุมตั้งแต่หลักการออกแบบและโครงสร้างของ CMF ไปจนถึงคำแนะนำที่จำเป็นสำหรับการติดตั้งและการใช้งานจริง นอกจากนี้ยังอธิบายหลักการทำงานพร้อมวิธีแก้ไขปัญหาที่พบบ่อย เพื่อช่วยให้คุณตัดสินใจได้อย่างมั่นใจสำหรับ การใช้งานทางวิศวกรรมเคมี ของคุณ

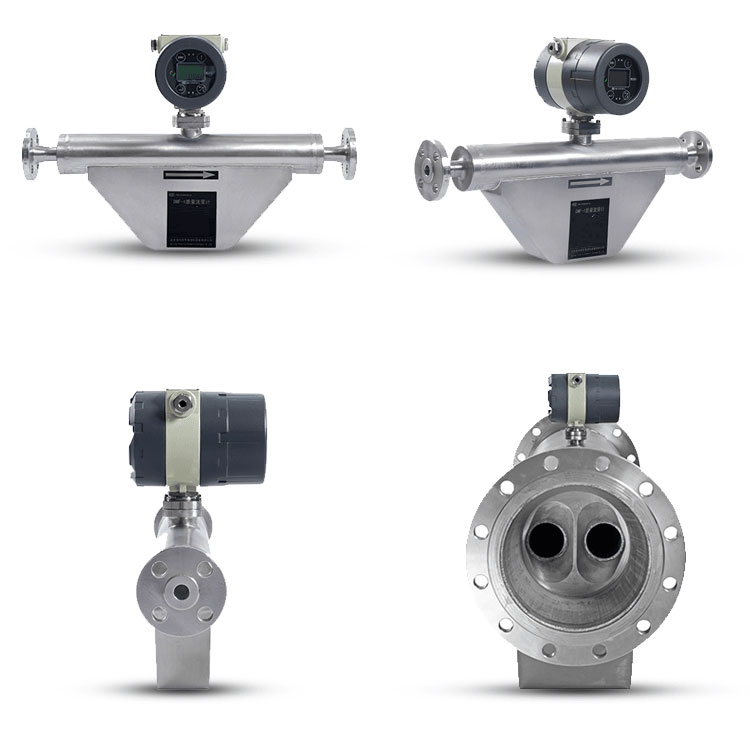

โซลูชันการวัดอัตราการไหลของมวลแบบเรียลไทม์ - เครื่องวัดการไหลแบบโคริโอลิส
ในกระบวนการผลิตอุตสาหกรรม พารามิเตอร์การไหลถือเป็นปัจจัยสำคัญต่อการควบคุมกระบวนการและการจัดการสมดุลมวลสาร ปัจจุบันมีเครื่องวัดอัตราการไหลหลากหลายประเภท โดยที่พบเห็นได้บ่อยที่สุดคือเครื่องวัดการไหลเชิงปริมาตร อาทิ เครื่องวัดการไหลแบบลดแรงดัน เครื่องวัดการไหลแบบแม่เหล็กไฟฟ้า เครื่องวัดการไหลแบบกังหัน และ เครื่องวัดการไหลแบบอัลตราโซนิก เป็นต้น
อย่างไรก็ตาม เนื่องจากวิศวกรเคมีให้ความสำคัญกับปัจจัยหลัก เช่น การคำนวณต้นทุนและความสมดุลของมวลสารที่แม่นยำในกระบวนการผลิตจริง การใช้งาน Flow Meter แบบวัดปริมาตรจึงมีข้อจำกัด การวัดมวลของของเหลวอย่างแม่นยำจึงเป็นความท้าทายสำคัญในงานวิศวกรรมเคมี

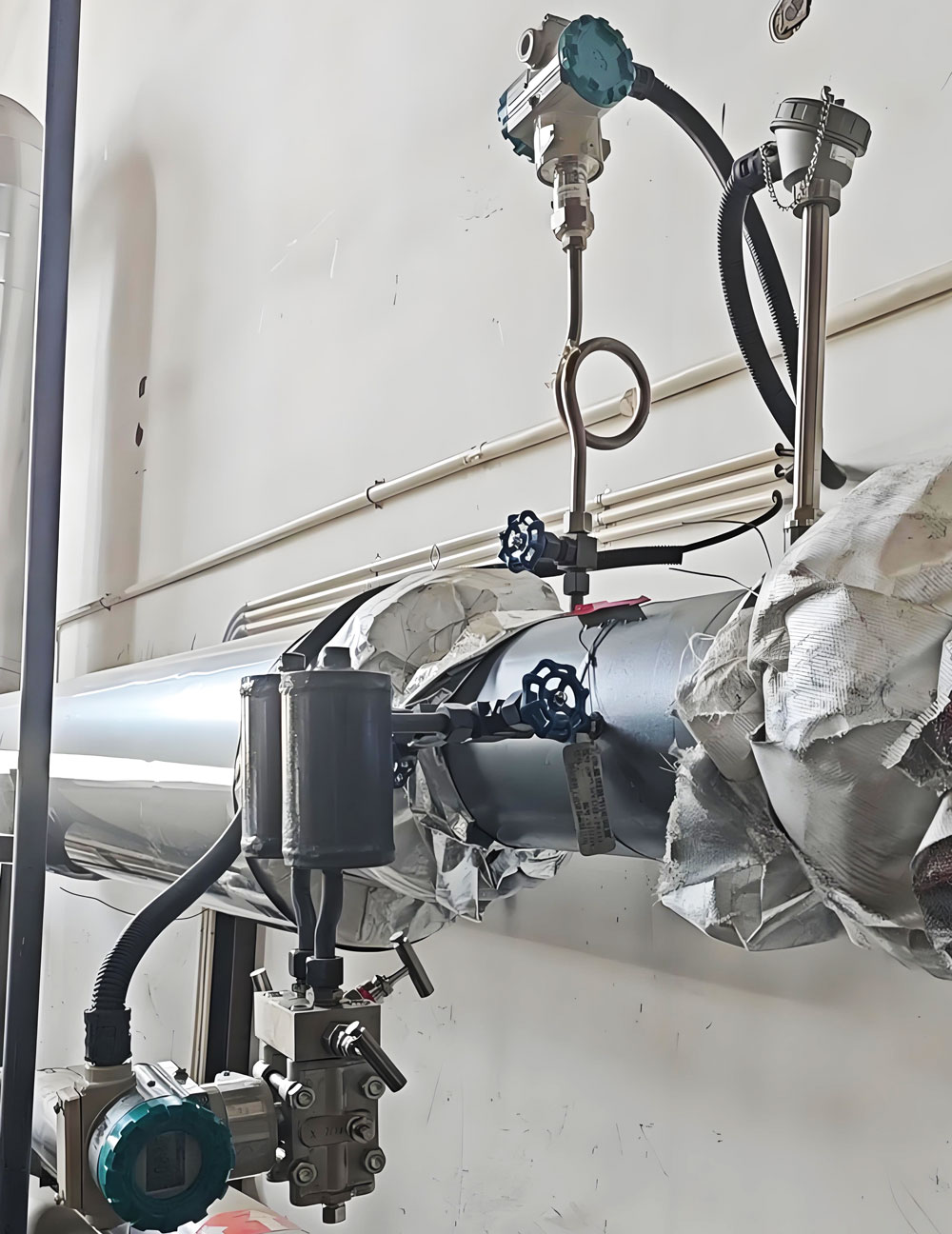

วิธีการแบบดั้งเดิมใช้โครงสร้างที่ค่อนข้างซับซ้อนในการวัดอัตราการไหลเชิงมวลแบบทางอ้อม
แม้ว่าสถานพยาบาลบางแห่งจะใช้เครื่องวัดอัตราการไหลเชิงปริมาตรร่วมกับการคำนวณความหนาแน่นของของเหลวเพื่อหาอัตราการไหลเชิงมวล แต่วิธีนี้มีข้อจำกัดสำคัญหลายประการ:
ด้วยเหตุนี้ วิศวกรเคมีจึงต้องการเครื่องวัดอัตราการไหลที่สามารถวัดอัตราการไหลมวลโดยตรงด้วยความแม่นยำสูง เครื่องวัดอัตราการไหลมวลแบบโคริโอลิส (Coriolis Mass Flowmeter หรือ CMF) หรือที่เรียกกันว่าเครื่องวัดแบบแรงโคริโอลิส ตอบโจทย์ความต้องการนี้ได้อย่างตรงจุด สามารถวัดอัตราการไหลมวลของของเหลวโดยตรงด้วยความแม่นยำระดับสูง
เทคโนโลยีนี้ถือกำเนิดขึ้นในสหรัฐอเมริกา และได้รับการพัฒนา ปรับปรุงเชิงพาณิชย์ และนำออกสู่ตลาดเป็นครั้งแรกโดยแบรนด์ชื่อดังอย่าง Micro Motion ภายใต้บริษัท Emerson ในช่วงทศวรรษ 1980 เครื่องวัดอัตราการไหลมวลแบบโคริโอลิสสามารถวัดอัตราการไหลของมวลและความหนาแน่นของตัวกลางที่มีฤทธิ์กัดกร่อนและระเบิดได้ ซึ่งพบได้ทั่วไปในกระบวนการทางเคมีได้อย่างแม่นยำ นอกจากนี้ยังมีบทบาทสำคัญในการควบคุมสินค้าคงคลัง การควบคุมการผลิตเป็นชุด และการชำระบัญชีทางการค้าอีกด้วย
ในงานวิศวกรรมเคมี เครื่องวัดอัตราการไหลมวลแบบโคริโอลิสถือเป็นนวัตกรรมสำคัญที่ตอบโจทย์ความต้องการของวิศวกรมายาวนาน ด้วยความสามารถในการวัดอัตราการไหลของมวลได้โดยตรง พร้อมความแม่นยำสูงที่จำเป็นต่อกระบวนการผลิตทางเคมีที่ต้องการความเที่ยงตรง
หลักการโคริโอลิสในการวัดอัตราการไหล
เครื่องวัดอัตราการไหลมวลแบบโคริโอลิสเป็นเครื่องมือที่ใช้หลักการปรากฏการณ์โคริโอลิสในการวัดอัตราการไหล เมื่ออนุภาคเคลื่อนที่เป็นเส้นตรงในระบบที่หมุนอยู่ อนุภาคจะเคลื่อนที่ต่อไปในทิศทางเดิมเนื่องจากแรงเฉื่อย ในขณะเดียวกัน ระบบก็ยังคงหมุนอยู่ ส่งผลให้ตำแหน่งของอนุภาคในระบบเปลี่ยนแปลงไปตามเวลา หากมองจากมุมของระบบหมุน การเปลี่ยนแปลงนี้จะก่อให้เกิดการเบี่ยงเบนที่วัดได้ และสามารถนำมาใช้คำนวณอัตราการไหลของมวลได้อย่างแม่นยำ
สูตรในการคำนวณแรงโคริโอลิสมีดังนี้:
Fc = 2m × ω × v
ที่ไหน:

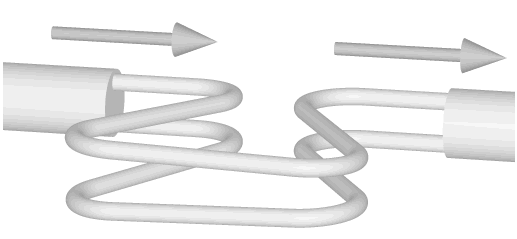

เครื่องวัดอัตราการไหลมวลแบบโคริโอลิสใช้หลักการนี้ด้วยการสร้างระบบหมุนที่ควบคุมได้อย่างแม่นยำ ท่อรูปตัวยูคู่ขนาน (หรือในบางรุ่นอาจเป็นท่อเดียว) จะถูกกระตุ้นให้สั่นด้วยความถี่เฉพาะผ่านขดลวดขับเคลื่อน สารที่ต้องการวัดจะไหลผ่านท่อรูปตัวยูในแนวตั้งฉากกับทิศทางการสั่น
เมื่อแรงโคริโอลิสกระทำต่อท่อรูปตัวยู จะเกิดมุมบิดที่วัดได้ θ ซึ่งทำให้เกิดความแตกต่างของเวลาระหว่างปลายทั้งสองข้างของท่อขณะผ่านจุดศูนย์กลางการสั่น ความแตกต่างของเวลานี้เป็นสัดส่วนโดยตรงกับอัตราการไหลของมวล (qm):
Δt = (qm × r) / (Ks × ω)
ที่ไหน:

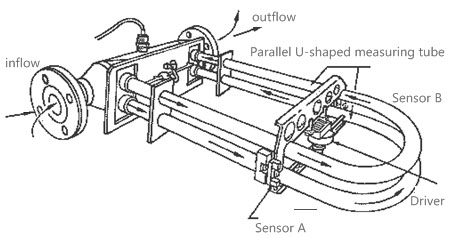

เครื่องวัดอัตราการไหลมวลแบบโคริโอลิสมีส่วนประกอบหลัก 2 ส่วนคือ:
ท่อวัดประกอบด้วยท่อรูปตัวยูขนานกันสองท่อ มีระบบขับเคลื่อน (ขดลวดกระตุ้นและแม่เหล็กถาวร) สร้างการสั่นตั้งฉากกับแนวท่อส่ง เซ็นเซอร์สองตัวที่ติดตั้งบริเวณปลายท่อจะตรวจวัดการสั่นสะเทือนและจับการเคลื่อนที่ โดยวัดผลต่างเวลาการสั่นระหว่างสองท่อเพื่อคำนวณอัตราการไหลมวลได้อย่างแม่นยำ
เมื่อเลือกเครื่องวัดอัตราการไหลแบบโคริโอลิสสำหรับงานวิศวกรรมเคมี ประสิทธิภาพและความน่าเชื่อถือคือสองปัจจัยสำคัญที่ต้องพิจารณา ประเด็นที่ควรประเมินมีดังนี้:
ข้อกำหนดความแม่นยำ
พิจารณาพารามิเตอร์สำคัญที่เกี่ยวข้องกับความแม่นยำทั้ง 3 ประการต่อไปนี้:
ปัจจัยสำคัญที่ส่งผลต่อความแม่นยำในการวัด ได้แก่:
หมายเหตุสำคัญ: ผู้ผลิตแต่ละรายมักระบุข้อกำหนดความแม่นยำตามมาตรฐานที่แตกต่างกัน เมื่อเปรียบเทียบผลิตภัณฑ์ ควรตรวจสอบให้แน่ใจว่าใช้พารามิเตอร์ที่สามารถเทียบเคียงกันได้
ข้อควรพิจารณาเรื่องความสูญเสียแรงดัน

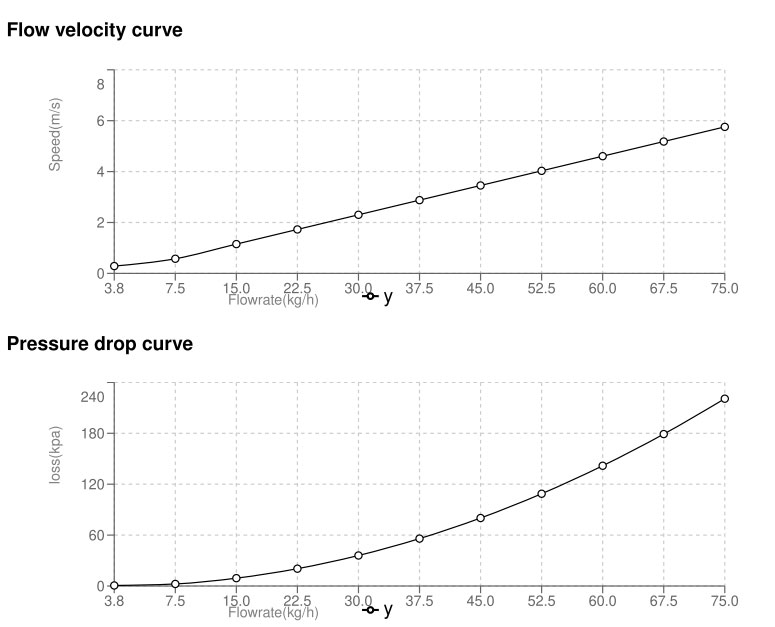

ต้องคำนึงถึงเส้นโค้งการสูญเสียความดันและเส้นโค้งความเร็วการไหลของมิเตอร์ Coriolis ในการเลือกใช้งาน
ในงานวิศวกรรมเคมี การสูญเสียแรงดันส่งผลโดยตรงต่อประสิทธิภาพกระบวนการและต้นทุนการผลิต จึงจำเป็นต้อง:
คำแนะนำในการเลือก: อัตราการไหลสูงเกินไปอาจทำให้เกิดความคลาดเคลื่อนและการสูญเสียแรงดันมากขึ้น ส่วนอัตราการไหลต่ำจะช่วยลดการสูญเสียแรงดัน แต่อาจส่งผลให้ความไวและความแม่นยำของการวัดลดลง
การประเมินขีดความสามารถด้านช่วงการวัด
ประเมินช่วงอัตราการไหลที่ต้องการสำหรับการใช้งานของคุณ:
การเพิ่มประสิทธิภาพช่วงการวัด
การใช้ช่วงการวัดให้เหมาะสมส่งผลโดยตรงต่อประสิทธิภาพในการวัด สามารถคำนวณได้จากสูตรดังนี้:
ในงานวิศวกรรมเคมี การเลือกวัสดุที่เข้ากันได้กับสารเคมีถือเป็นปัจจัยสำคัญอย่างยิ่ง:
ควรตรวจสอบความเข้ากันได้ของวัสดุชิ้นส่วนที่สัมผัสกับสารหรือของเหลวที่ใช้วัด
วัสดุชื้น
วัสดุซีลและแก๊สเก็ต
ตัวเลือกการเชื่อมต่อกับกระบวนการ

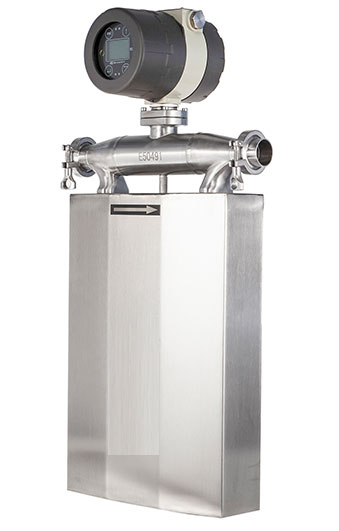

เครื่องวัดอัตราการไหลแบบโคริโอลิสชนิดไตรแคลมป์สำหรับงานสุขภัณฑ์
การติดตั้งที่ถูกต้องเป็นปัจจัยสำคัญที่ส่งผลต่อความแม่นยำและความเชื่อถือได้ของเครื่องมือในระยะยาว กรุณาปฏิบัติตามขั้นตอนสำคัญดังนี้:

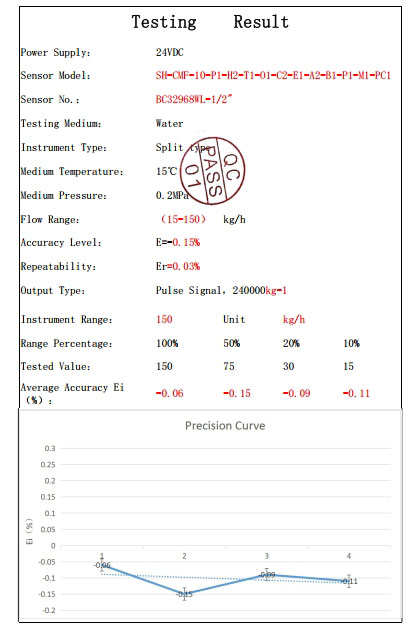

การตรวจสอบผลการสอบเทียบจากโรงงานผู้ผลิตสำหรับเครื่องวัดอัตราการไหลมวลแบบโคริโอลิส
ตรวจสอบการสอบเทียบจากโรงงานผู้ผลิต
ปัจจัยด้านสภาพแวดล้อมที่ต้องคำนึงถึง
ไม่จำเป็นต้องมีท่อตรงก่อนหรือหลังเครื่องวัดอัตราการไหลมวลแบบโคริโอลิส

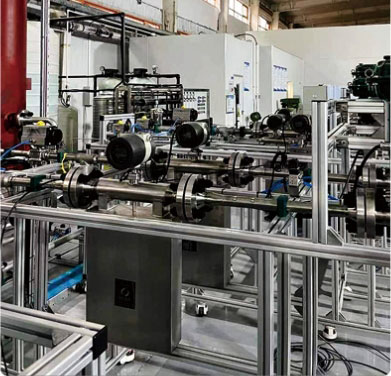

การเตรียมท่อก่อนการส่ง
ข้อกำหนดท่อด้านก่อนและหลังมิเตอร์

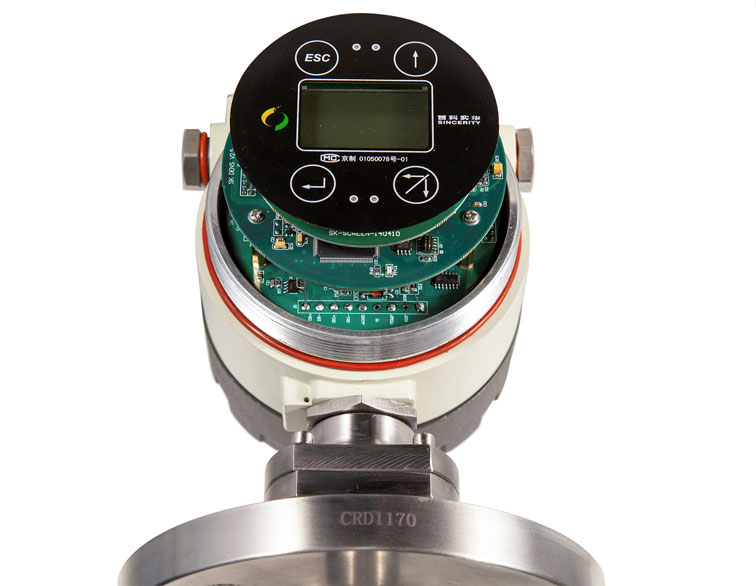

วิธีการเดินสายไฟฟ้าสำหรับเครื่องวัดการไหลแบบโคริโอลิส
การเดินสายไฟและการต่อเชื่อม
ก่อนนำเครื่องวัดอัตราการไหลแบบ Coriolis ไปใช้งานจริง:
ขั้นตอนการตรวจสอบและทดสอบ
ขั้นตอนการสอบเทียบจุดศูนย์
การวัดค่าที่แม่นยำมีความสำคัญอย่างยิ่งในกระบวนการทางเคมี:
คู่มือการวินิจฉัยเบื้องต้นอย่างรวดเร็ว สำหรับการใช้งานในงานวิศวกรรมเคมี:
| ปัญหา | สาเหตุที่เป็นไปได้ | โซลูชัน |
| ตัวแปลงไม่แสดงผล | ปัญหาเกี่ยวกับระบบจ่ายไฟ ฟิวส์ขาด | ตรวจสอบแหล่งจ่ายไฟและเปลี่ยนฟิวส์ |
| การเบี่ยงเบนเป็นศูนย์ | การรั่วไหลของวาล์ว ปัญหาการปรับเทียบ การไหลแบบสองเฟส | ตรวจสอบวาล์ว ตรวจสอบการสอบเทียบ ตรวจสอบการปนเปื้อนของก๊าซ |
| ค่าการอ่านที่ผันผวน | การลดแรงสั่นสะเทือนไม่เพียงพอ ทำให้เกิดการรบกวนจากแรงสั่นสะเทือน | ปรับการตั้งค่าการหน่วง และตรวจสอบการสั่นสะเทือนจากภายนอก |
| อัตราการไหลของมวลไม่ถูกต้อง | ข้อผิดพลาดของสัมประสิทธิ์การสอบเทียบ หน่วยไม่ถูกต้อง | ตรวจสอบค่าสัมประสิทธิ์การสอบเทียบและหน่วยการไหล |
| ข้อผิดพลาดในการอ่านค่าความหนาแน่น | การไหลแบบสองเฟส ปัญหาการสั่นสะเทือน | ตรวจสอบฟองอากาศและกำจัดแหล่งที่มาของการสั่นสะเทือน |
ระยะเวลาบำรุงรักษาที่แนะนำเมื่อใช้งานกับสารเคมี:
เครื่องวัดอัตราการไหลมวลแบบโคริโอลิสให้ความแม่นยำและความน่าเชื่อถือที่เหนือกว่าสำหรับงานด้านวิศวกรรมเคมี แต่เทคโนโลยีขั้นสูงนี้มาพร้อมกับราคาลงทุนเริ่มต้นที่สูงกว่า ดังนั้น การเลือกใช้เทคโนโลยีให้ตรงกับความต้องการและงบประมาณของคุณจึงเป็นกุญแจสำคัญที่ทำให้การใช้งานประสบความสำเร็จ
เครื่องวัดอัตราการไหลแบบมวลโคริโอลิสเหมาะที่สุดสำหรับงานที่ต้องการ:
สำหรับงานที่ไม่ต้องการความแม่นยำสูงมากและไม่มีสภาวะพิเศษ อาจพิจารณาเทคโนโลยีทางเลือกที่คุ้มค่ากว่าได้ อย่างไรก็ตาม ควรคำนึงถึงต้นทุนรวมในการเป็นเจ้าของ (Total Cost of Ownership) ซึ่งประกอบด้วย:
การเลือกเครื่องวัดอัตราการไหลแบบมวล Coriolis ที่เหมาะสมต้องพิจารณาปัจจัยหลายประการอย่างรอบคอบตามลักษณะการใช้งานจริงของคุณ หากเลือกไม่ถูกต้อง อาจทำให้เกิดปัญหาดังต่อไปนี้:
เครื่องวัดอัตราการไหลมวลแบบโคริโอลิสมีบทบาทสำคัญมากขึ้นเรื่อยๆ ในงานวิศวกรรมเคมี โดยให้ความแม่นยำสูงกว่าสำหรับการควบคุมกระบวนการ การจัดการระบบวัด และการประหยัดพลังงาน เทคโนโลยีขั้นสูงของเครื่องวัดเหล่านี้ช่วยให้สามารถวัดอัตราการไหลของมวลได้โดยตรง ซึ่งเครื่องวัดแบบปริมาตรทั่วไปไม่สามารถทำได้
ความสำเร็จขึ้นอยู่กับการเลือก การติดตั้ง และการใช้งานที่ถูกต้องเหมาะสม เมื่อพิจารณาอย่างรอบคอบถึงสภาวะกระบวนการ ความต้องการด้านความแม่นยำ และงบประมาณที่มีอยู่ คุณจะสามารถเลือก Coriolis mass flowmeter ที่ให้ทั้งคุณค่าและประสิทธิภาพสูงสุดสำหรับงานด้านวิศวกรรมเคมีของคุณได้
ข้อควรจำ: การลงทุนในเทคโนโลยีการวัดการไหลแบบ Coriolis คุณภาพสูงในช่วงแรก มักคุ้มค่าในระยะยาวด้วยการควบคุมกระบวนการที่ดีขึ้น ลดของเสีย และเพิ่มคุณภาพของผลิตภัณฑ์
