ในใจกลางอุตสาหกรรมสมัยใหม่ ตั้งแต่โรงไฟฟ้า โรงกลั่นน้ำมัน ไปจนถึงเครื่องปฏิกรณ์เคมีและโรงหล่อโลหะ กระบวนการต่างๆ มักดำเนินงานภายใต้สภาวะที่รุนแรง การวัดอัตราการไหลของของเหลวและก๊าซที่อุณหภูมิสูงเป็นหนึ่งในความท้าทายที่สำคัญที่สุดของเครื่องมือวัดในกระบวนการ มาตรวัดอัตราการไหลมาตรฐานอาจเสียหายอย่างร้ายแรงเมื่อสัมผัสกับความร้อนสูง นำไปสู่ข้อมูลที่ไม่ถูกต้อง การหยุดทำงานของกระบวนการ และอันตรายด้านความปลอดภัย

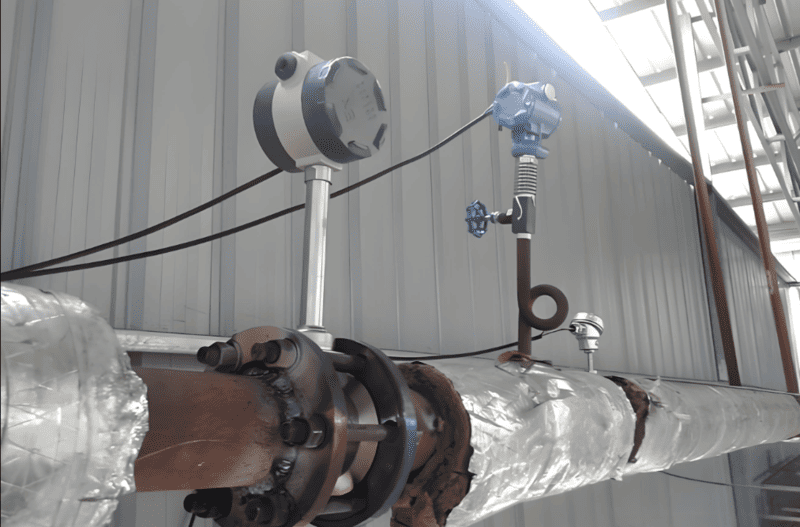

เครื่องวัดอัตราการไหลของไอน้ำอุณหภูมิสูง
การจัดการแอปพลิเคชันเหล่านี้ให้ประสบความสำเร็จต้องอาศัยเครื่องวัดอัตราการไหลอุณหภูมิสูงแบบพิเศษที่ออกแบบด้วยวัสดุที่ทนทานและการออกแบบที่สร้างสรรค์เพื่อมอบความแม่นยำและความน่าเชื่อถือที่สิ่งที่วิธีอื่นไม่สามารถทำได้
Silver Automation Instruments นำเสนอผลิตภัณฑ์เซ็นเซอร์วัดอัตราการไหลประสิทธิภาพสูงที่ครอบคลุม ออกแบบมาเพื่อรองรับสภาพแวดล้อมทางความร้อนที่มีความต้องการสูง คู่มือนี้จะสำรวจเทคโนโลยีต่างๆ ที่มีอยู่ และเน้นย้ำถึงการใช้งานที่เหมาะสมที่สุด เพื่อช่วยให้คุณเลือกเครื่องมือที่เหมาะสมที่สุดสำหรับกระบวนการอุณหภูมิสูงของคุณ
เหตุใดการวัดอัตราการไหลที่อุณหภูมิสูงจึงเป็นความท้าทาย?
- การวัดของเหลวร้อนมีอุปสรรคทางเทคนิคหลายประการ:
- ข้อจำกัดของวัสดุ: ส่วนประกอบเซ็นเซอร์การไหลมาตรฐาน ซีล และอุปกรณ์อิเล็กทรอนิกส์อาจเสื่อมสภาพ บิดเบี้ยว หรือละลายที่อุณหภูมิสูง
- การเปลี่ยนแปลงคุณสมบัติของของไหล: ความหนาแน่นและความหนืดของของไหลเปลี่ยนแปลงอย่างมากตามอุณหภูมิ ซึ่งอาจทำให้เกิดความไม่แม่นยำอย่างมากในมาตรวัดอัตราการไหลที่ไม่สามารถชดเชยการเปลี่ยนแปลงเหล่านี้ได้
- ความสมบูรณ์ของอิเล็กทรอนิกส์: อิเล็กทรอนิกส์เครื่องส่งสัญญาณที่ละเอียดอ่อนจะต้องได้รับการปกป้องจากความร้อนที่รุนแรงของของเหลวกระบวนการเพื่อป้องกันการดริฟต์ของสัญญาณและความล้มเหลวก่อนเวลาอันควร
การเลือกเทคโนโลยีเครื่องวัดอัตราการไหลอุณหภูมิสูงที่เหมาะสม
การเลือกเทคโนโลยีที่เหมาะสมเป็นสิ่งสำคัญ เครื่องวัดอัตราการไหลแต่ละประเภทมีหลักการทำงานและคุณสมบัติการออกแบบที่เป็นเอกลักษณ์เฉพาะตัว ทำให้เหมาะสำหรับการใช้งานที่อุณหภูมิสูงโดยเฉพาะ เซ็นเซอร์อุณหภูมิสูงส่วนใหญ่จาก silverinstruments.com เป็นแบบเฉพาะทาง ไม่ใช่ผลิตภัณฑ์สำเร็จรูปทั่วไป
ด้านล่างนี้เป็นการเปรียบเทียบอุณหภูมิของไหลสูงสุดสำหรับเครื่องวัดอัตราการไหลประเภทต่างๆ ที่เสนอโดย Silver Automation Instruments

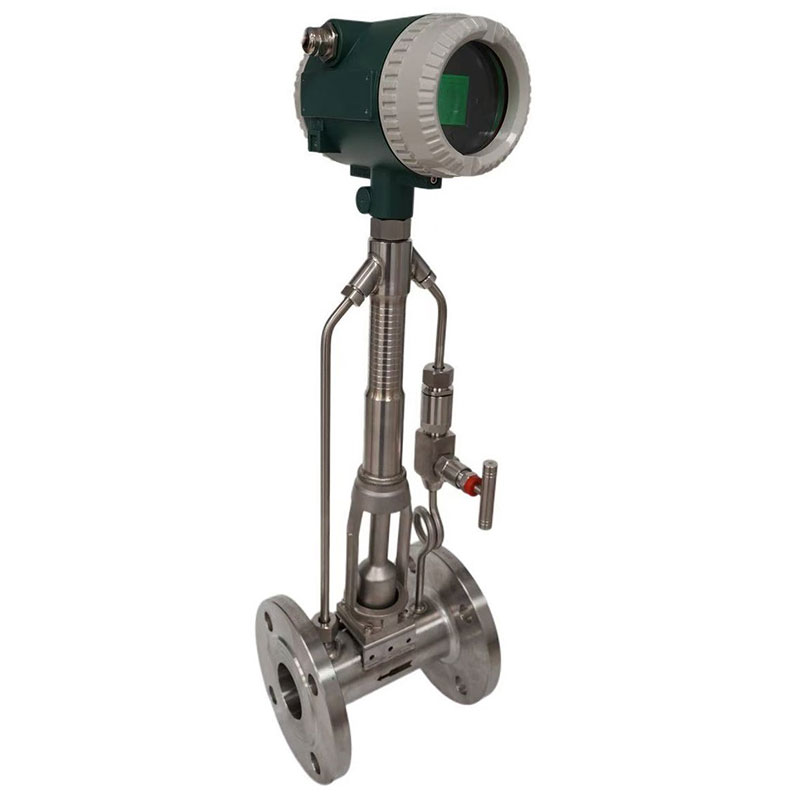

เครื่องวัดอัตราการไหลแบบกระแสน้ำวน (สูงถึง 500°C / 932°F) เครื่องวัดกระแสน้ำวนเป็นตัวเลือกชั้นนำสำหรับการใช้งานที่อุณหภูมิสูง ด้วยการออกแบบที่เรียบง่าย แข็งแรง ทนทาน และไม่มีชิ้นส่วนที่เคลื่อนไหว เครื่องวัดนี้วัดการไหลโดยการตรวจจับความถี่ของกระแสน้ำวนที่ไหลออกจากวัตถุที่มีลักษณะเป็นบลัฟฟ์ในเส้นทางการไหล ตัวเครื่องผลิตจากโลหะที่ทนทาน เช่น สแตนเลสสตีล จึงเหมาะอย่างยิ่งสำหรับการวัดของเหลวร้อน ก๊าซ และที่สำคัญที่สุดคือไอน้ำ

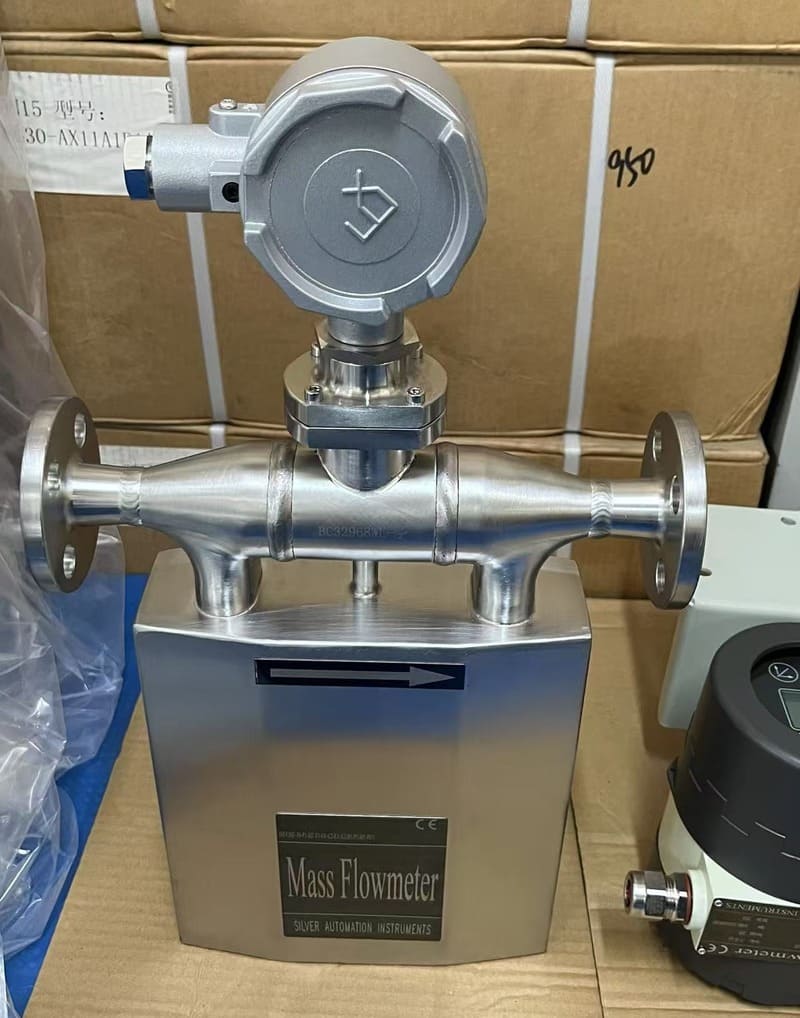

เครื่องวัดอัตราการไหลของมวล Coriolis (สูงถึง 450°C / 842°F) เครื่องวัด Coriolis วัดอัตราการไหลของมวลได้โดยตรง จึงทนทานต่อความไม่แม่นยำที่เกิดจากการเปลี่ยนแปลงความหนาแน่นและความหนืดของของไหลอันเนื่องมาจากอุณหภูมิ รุ่นพิเศษสำหรับอุณหภูมิสูงได้รับการออกแบบด้วยวัสดุท่อและโครงสร้างเซ็นเซอร์เฉพาะ เพื่อให้ทำงานได้อย่างน่าเชื่อถือแม้ในอุณหภูมิสูงมาก ให้ความแม่นยำสูงสุดสำหรับกระบวนการสำคัญต่างๆ เราใช้ในการวัดบิทูเมนหรือลิเธียม/โซเดียมเหลวที่อุณหภูมิสูง

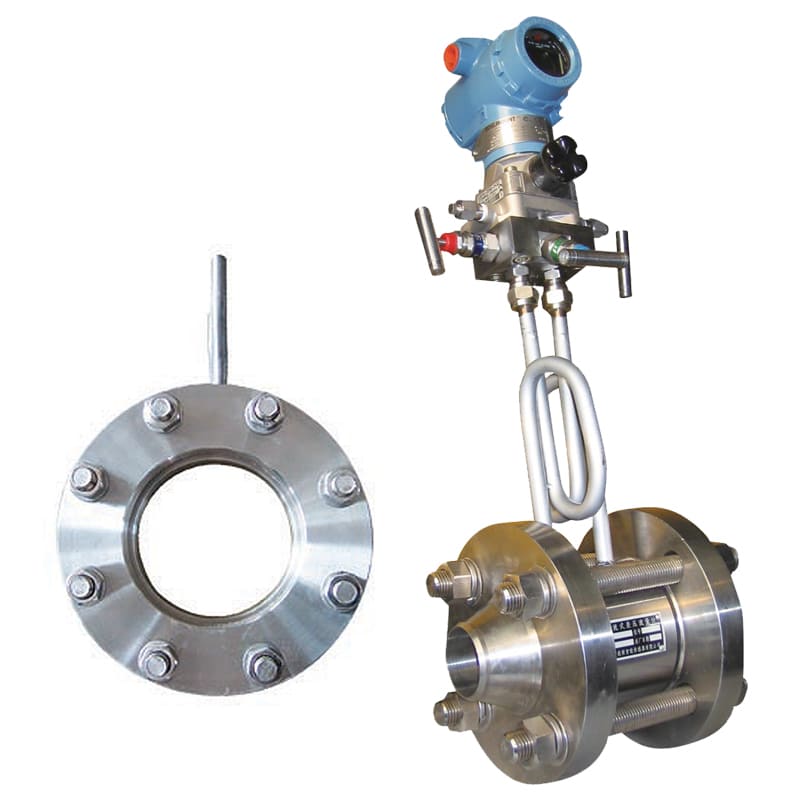

มาตรวัดอัตราการไหลความดันแตกต่าง (DP) (สูงถึง 800°C / 1472°F) นี่เป็นหนึ่งในเทคโนโลยีการวัดอัตราการไหลที่แข็งแกร่งและหลากหลายที่สุด ด้วยการใช้องค์ประกอบหลักที่ทนทาน เช่น แผ่นออริฟิส แอนนูบาร์ หรือแผ่นออริฟิสปรับสภาพ เพื่อสร้างแรงดันตกคร่อม ทำให้สามารถติดตั้งเครื่องส่งสัญญาณอิเล็กทรอนิกส์ที่มีความไวสูงได้จากระยะไกล การออกแบบนี้ช่วยให้ระบบ DP ที่ใช้วัสดุที่เหมาะสมสามารถวัดค่าของไหลที่อุณหภูมิสูงสุดได้ เป็นโซลูชันที่ได้รับการพิสูจน์แล้วสำหรับการใช้งานที่ท้าทาย เช่น น้ำมันร้อน ยางมะตอยหนืด และก๊าซไอเสียที่สกปรก

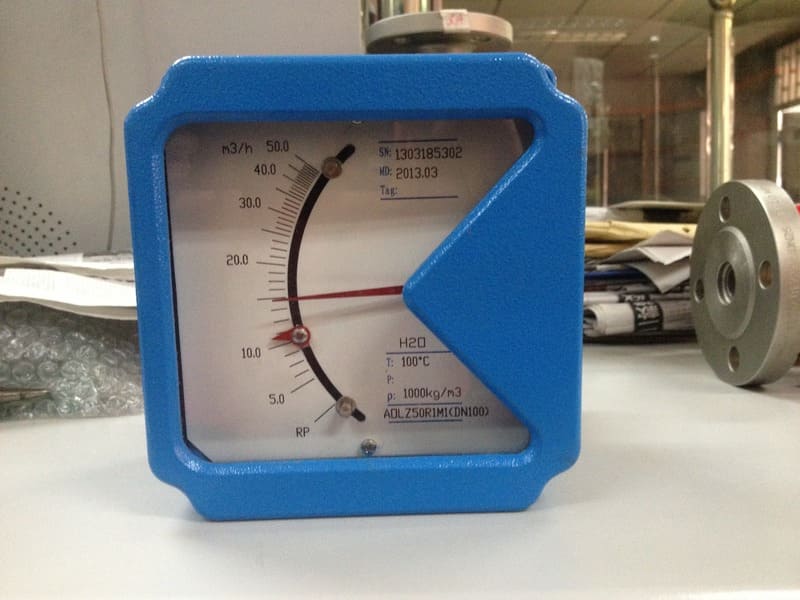

โรตามิเตอร์ท่อโลหะ / เครื่องวัดอัตราการไหลพื้นที่แปรผัน (สูงสุด 300°C / 572°F) เครื่องวัดอัตราการไหลเชิงกลเหล่านี้ใช้งานง่ายและเชื่อถือได้ (มีตัวเลือกโรตามิเตอร์พร้อมเครื่องส่งสัญญาณ) โครงสร้างโลหะทั้งหมดของเครื่องวัดอัตราการไหลแบบปรับพื้นที่ช่วยให้สามารถรับมือกับความร้อนในกระบวนการได้อย่างมาก เครื่องวัดอัตราการไหลเหล่านี้เป็นโซลูชันที่คุ้มค่าสำหรับการระบุอัตราการไหลเฉพาะจุด ในการใช้งานต่างๆ เช่น น้ำป้อนหม้อไอน้ำ น้ำมันร้อน และวงจรทำความเย็น ซึ่งจำเป็นต้องใช้เครื่องวัดที่เรียบง่ายและทนทาน

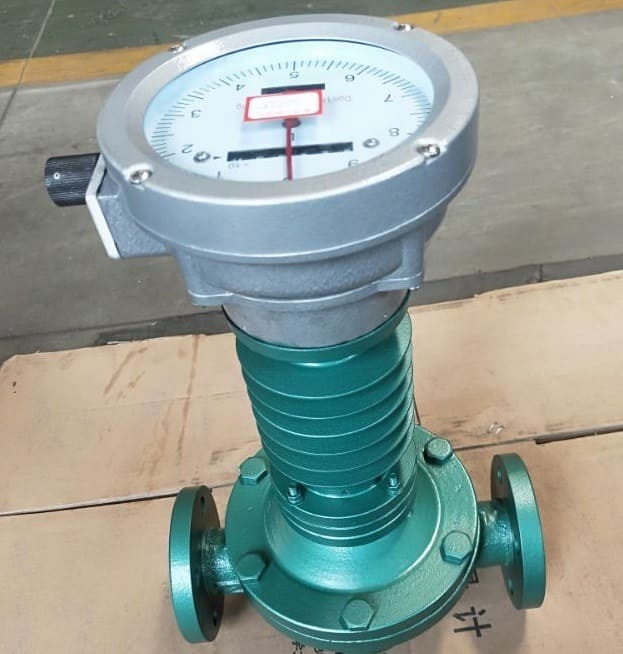

เครื่องวัดอัตราการไหลแบบเฟืองวงรี (สูงถึง 200°C / 392°F) ในฐานะเครื่องวัดอัตราการไหลแบบปริมาตรบวก เครื่องวัดอัตราการไหลแบบเฟืองวงรีจึงเหมาะอย่างยิ่งสำหรับการวัดของเหลวหนืด มีรุ่นสำหรับอุณหภูมิสูงให้เลือกใช้งาน เช่น การวัดน้ำมันร้อน เชื้อเพลิง และเรซิน ที่มีทั้งความหนืดสูงและอุณหภูมิสูง

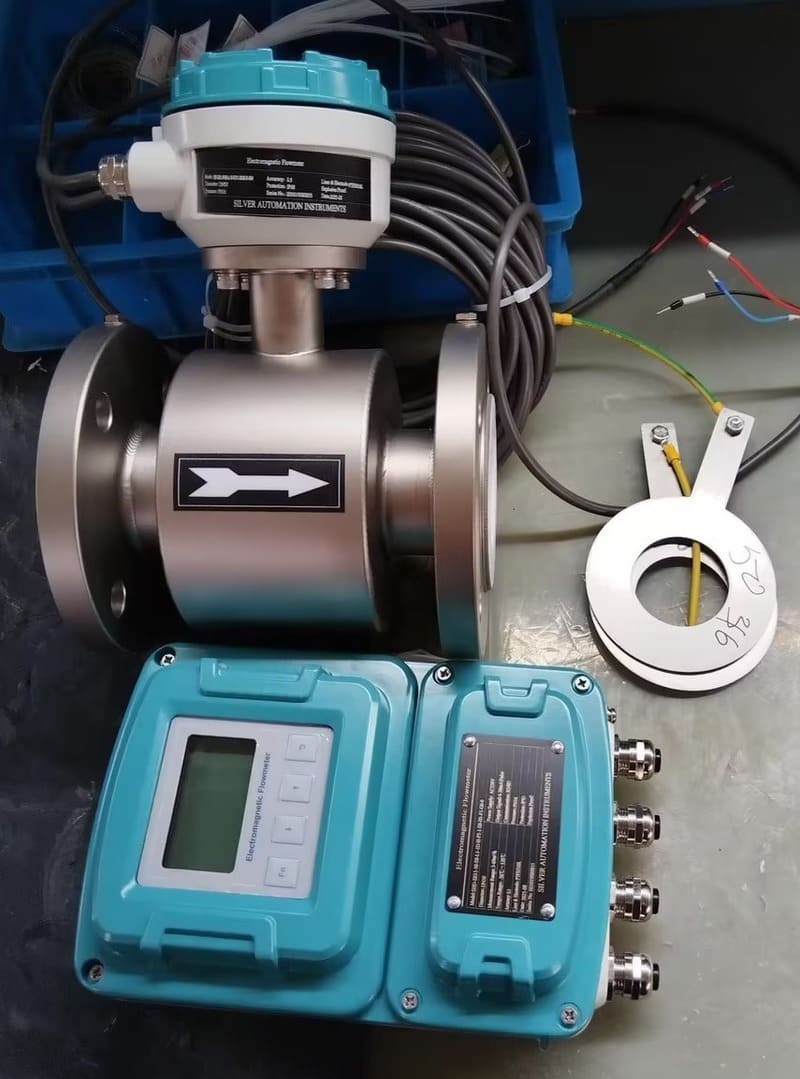

เครื่องวัดอัตราการไหลแบบแม่เหล็ก (สูงสุด 160°C / 320°F) แม้จะไม่เหมาะกับอุณหภูมิสูงสุด แต่เครื่องวัดอัตราการไหลแบบแม่เหล็กที่มีแผ่นซับ PFA หรือ PTFE สามารถรองรับของเหลวนำไฟฟ้าที่มีความร้อนปานกลางได้ เครื่องวัดอัตราการไหลแบบแม่เหล็กนี้เป็นที่นิยมใช้ในงานน้ำร้อน กระบวนการทางเคมี และกระบวนการสุขาภิบาลที่เกี่ยวข้องกับรอบการทำความสะอาดที่อุณหภูมิสูง

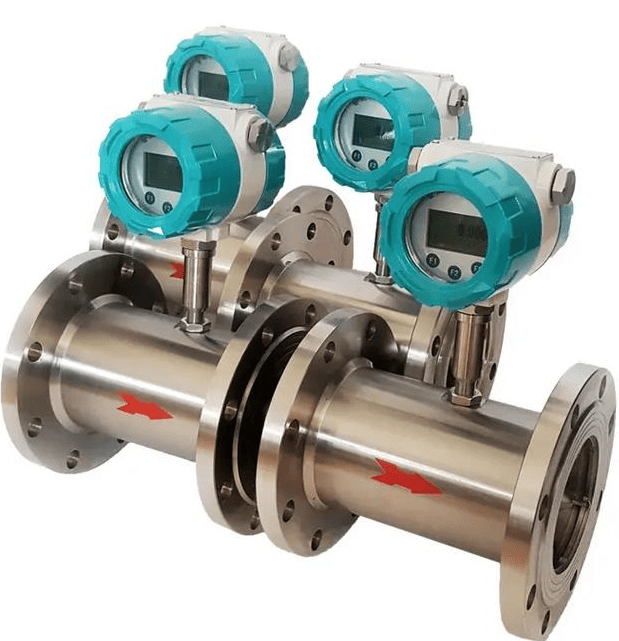

เครื่องวัดอัตราการไหลของกังหัน ของเหลว (สูงถึง 150°C / 302°F) โดยทั่วไปแล้วมาตรวัดอัตราการไหลของกังหันมาตรฐานจะมีช่วงอุณหภูมิที่จำกัด อย่างไรก็ตาม มาตรวัดเหล่านี้สามารถกำหนดค่าให้เหมาะกับการใช้งาน เช่น น้ำร้อนหรือเชื้อเพลิงกลั่นที่อุณหภูมิปานกลาง
เครื่องวัดอัตราการไหลของกังหันก๊าซ (สูงถึง 80°C / 176°F)
มิเตอร์กังหันก๊าซมาตรฐานมักใช้สำหรับการถ่ายโอนก๊าซธรรมชาติที่อุณหภูมิแวดล้อม และไม่ได้รับการออกแบบมาสำหรับกระบวนการที่มีอุณหภูมิสูง
การเปรียบเทียบเทคโนโลยีเครื่องวัดอัตราการไหลอุณหภูมิสูง
|
Flow Meter Type
|
Commonly Measured Media
|
Max Temp (°C)
|
Max Temp (°F)
|
|
Vortex Flow Meter
|
Steam, Compressed Air, Hot Gases, Hot Water,thermal oil
|
500°C
|
932°F
|
|
Differential Pressure (DP)
|
Steam, flue gas ,hot water,
|
800°C
|
1472°F
|
|
Coriolis Mass Flow Meter
|
Oils, Chemicals, LNG, Food Products, Slurries
|
450°C
|
842°F
|
|
Thermal Mass Flow Meter
|
Hot Air, Flare Gas, Nitrogen, Biogas,Natural gas
|
300°C
|
572°F
|
|
Metal Tube Rotameter
|
Water, Air, Chemicals, Nitrogen Purge
|
300°C
|
572°F
|
|
Oval Gear Flow Meter
|
Fuel Oil, Lubricants, High Viscosity Fluids
|
200°C
|
392°F
|
|
Magnetic Flow Meter
|
Water, Wastewater, Slurries, Acids, Caustics
|
160°C
|
320°F
|
|
Liquid Turbine Flow Meter
|
Condensate,Refined Fuels, Solvents, Light Chemicals
|
150°C
|
302°F
|
|
Gas Turbine Flow Meter
|
Natural Gas ,N2,O2,CO2,air
|
80°C
|
176°F
|
สปอตไลท์สำหรับการใช้งานที่ต้องการอุณหภูมิสูง
เครื่องวัดอัตราการไหลเฉพาะทางจาก Silver Automation Instruments ให้ข้อมูลที่สำคัญในกระบวนการทางอุตสาหกรรมที่ท้าทายที่สุดบางส่วนของโลก
- การวัดอัตราการไหลของไอน้ำร้อนจัดและคอนเดนเสท
การวัดอัตราการไหลของไอน้ำ เป็นงานที่ใช้อุณหภูมิสูงและแรงดันสูงแบบคลาสสิก ซึ่งพบได้ในโรงไฟฟ้าและหม้อไอน้ำอุตสาหกรรม เครื่องวัดอัตราการไหลแบบวอร์เท็กซ์และเครื่องวัดอัตราการไหลแบบแรงดันต่างกันเป็นมาตรฐานอุตสาหกรรมสำหรับงานนี้ จึงมีความทนทานและเชื่อถือได้ ซึ่งจำเป็นสำหรับการวัดอัตราการไหลของไอน้ำเพื่อการจัดการพลังงานและประสิทธิภาพของกระบวนการ
ระบบถ่ายเทความร้อนอาศัยการหมุนเวียนของไหลอย่างแม่นยำ เช่น น้ำมันร้อนหรือน้ำร้อนที่มีแรงดัน เครื่องวัด Coriolis, Vortex และ Oval Gear มักถูกใช้เพื่อตรวจสอบระบบวงปิดเหล่านี้ เพื่อให้มั่นใจถึงการถ่ายเทพลังงานที่ถูกต้องและความปลอดภัยของกระบวนการ
- แอสฟัลต์ บิทูเมน และน้ำมันเชื้อเพลิงหนัก
ของเหลวเหล่านี้ต้องเผชิญกับความท้าทายสองประการ คือ อุณหภูมิที่สูงมากและความหนืดที่สูงมาก จึงต้องรักษาความร้อนให้คงที่เพื่อรักษาสภาพของเหลว เครื่องวัดอัตราการไหลของมวลแบบ Coriolis อุณหภูมิสูงและเครื่องวัดอัตราการไหลของเฟืองวงรีพร้อมปลอกหุ้มทำความร้อน เป็นตัวเลือกที่เหนือกว่าสำหรับการวัด
แอสฟัลต์ (บิทูเมน) ซึ่งให้การวัดมวลที่แม่นยำสำหรับการควบคุมการโหลด การผสม และการเผาไหม้
- การตรวจสอบอากาศร้อนและก๊าซไอเสีย

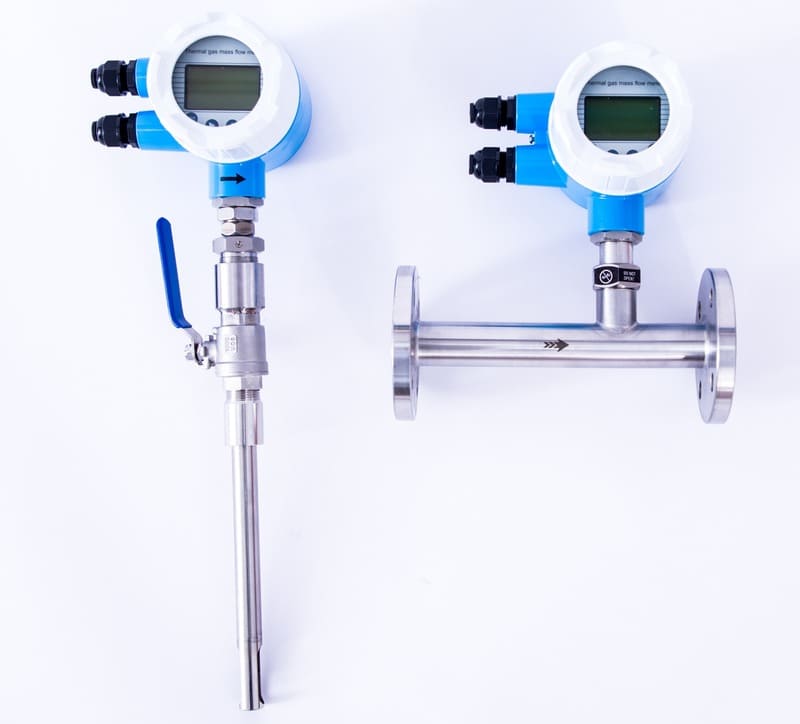

- การตรวจสอบก๊าซร้อนมีความสำคัญอย่างยิ่งต่อการปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อมและประสิทธิภาพของกระบวนการ ซึ่งรวมถึงการวัดอัตราการไหลของ อากาศ จากการเผาไหม้ไปยัง เตาเผา อากาศร้อนที่ระบายออก จากเครื่องอบแห้ง และก๊าซเสียในระบบเผา การใช้งานหลักคือ การวัดอัตราการไหลของก๊าซไอเสีย ในปล่องควันเพื่อตรวจสอบการปล่อยมลพิษ งานเหล่านี้มักเกี่ยวข้องกับกระแสก๊าซสกปรกที่อุณหภูมิสูงแต่ความดันต่ำ เครื่องวัดอัตราการไหลของมวลความร้อนอุณหภูมิสูง และ เครื่องวัดอัตราการไหลของกระแสน้ำวน เหมาะอย่างยิ่งสำหรับการใช้งานเหล่านี้ ด้วยความทนทานและความสามารถในการวัดโดยตรงตามที่ต้องการ
หนึ่งในการใช้งานที่รุนแรงที่สุดคือการวัดโลหะเหลว เช่น ลิเธียมเหลวหรือโซเดียมเหลว ซึ่งใช้เป็นสารหล่อเย็นในเครื่องปฏิกรณ์นิวเคลียร์และในการผลิตแบตเตอรี่ขั้นสูง จำเป็นต้องใช้เครื่องวัด Coriolis อุณหภูมิสูงพิเศษที่สามารถทนต่ออุณหภูมิสูงและการกัดกร่อนของโลหะหลอมเหลวได้
ร่วมมือกับผู้เชี่ยวชาญด้านการวัดอัตราการไหลที่อุณหภูมิสูง
การเลือกเครื่องวัดอัตราการไหลที่เหมาะสมสำหรับการใช้งานที่อุณหภูมิสูงเป็นการตัดสินใจที่ซับซ้อน ซึ่งต้องอาศัยความเข้าใจอย่างลึกซึ้งเกี่ยวกับกระบวนการและเทคโนโลยีเครื่องมือวัด ทีมงานของ Silver Automation Instruments มีความเชี่ยวชาญที่จะช่วยคุณรับมือกับความท้าทายเหล่านี้ เรามีเซ็นเซอร์วัดอัตราการไหลประสิทธิภาพสูงที่ออกแบบเฉพาะตามความต้องการ ซึ่งมอบความแม่นยำและความทนทานที่กระบวนการของคุณต้องการ
ติดต่อวิศวกรของเราในวันนี้เพื่อหารือเกี่ยวกับการใช้งานที่อุณหภูมิสูงและค้นหาวิธีการวัดที่เหมาะสมที่สุด
