เลือกเครื่องวัดอัตราการไหลของก๊าซชีวภาพอย่างไร?

ไบโอแก๊สประกอบด้วยมีเทน (CH4) คาร์บอนไดออกไซด์ (CO2) เป็นหลัก และไฮโดรเจน (H2) คาร์บอนมอนอกไซด์ (CO) และไฮโดรเจนซัลไฟด์ (H2S) ในปริมาณเล็กน้อย
เมื่อเลือกเครื่องวัดอัตราการไหลของก๊าซชีวภาพ สิ่งสำคัญคือต้องพิจารณาพารามิเตอร์ต่อไปนี้

อัตราการไหลของก๊าซชีวภาพทั้งแบบมาตรฐานและแบบใช้งานจริง

อัตราการไหลสามารถวัดได้ทั้งในรูปแบบมาตรฐานหรือรูปแบบจริง ในการวัดอัตราการไหล “N” หมายถึง “ปกติ” และหมายความว่าปริมาตรของก๊าซได้รับการปรับให้เป็นไปตามอุณหภูมิและความดันมาตรฐานหรือ “ปกติ” ซึ่งโดยปกติจะอยู่ที่ 0,101.325 kPa อัตราการไหลจริงคือปริมาตรจริงของก๊าซที่ผ่านมาตรวัดอัตราการไหลต่อหน่วยเวลา เช่น m3 /hr
อัตราการไหลของไบโอแก๊สสามารถวัดได้โดยใช้ เครื่องวัดอัตราการไหลความร้อน เครื่องวัดอัตราการไหลกังหันแก๊ส เครื่องวัดอัตราการไหลแบบกระแสน้ำวน และเครื่องวัดอัตราการไหลแบบความดันต่างกัน เป็นต้น
เครื่องวัดอัตราการไหลความร้อนหรือ เครื่องวัดอัตราการไหลกังหันก๊าซซีรีส์ SGW-D เหมาะสำหรับการวัดอัตราการไหลปกติ ในขณะที่เครื่องวัดอัตราการไหลแบบกระแสน้ำวนหรือกังหันก๊าซซีรีส์ SGW-C เหมาะสำหรับการวัดอัตราการไหลเชิงปริมาตรของก๊าซชีวภาพ

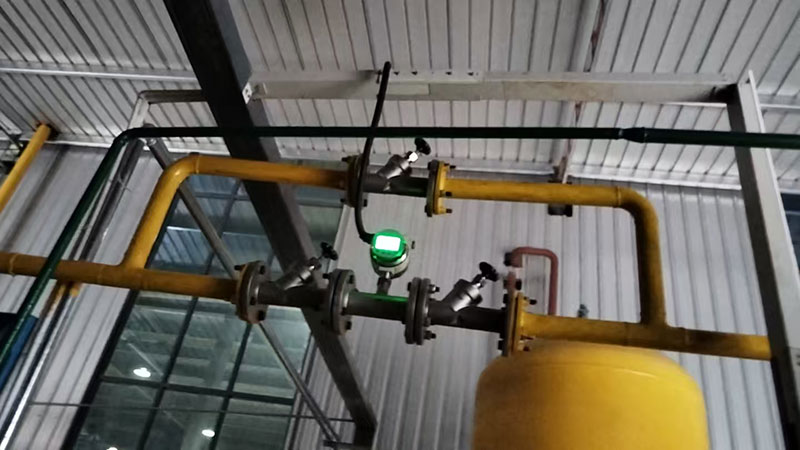

thermal biogas flow meter application
การประยุกต์ใช้เครื่องวัดอัตราการไหลของก๊าซชีวภาพความร้อน

ช่วงอัตราการไหลและขนาดท่อ

ผู้ผลิตเครื่องวัดอัตราการไหลของก๊าซชีวภาพจำเป็นต้องกำหนดขนาดของเซ็นเซอร์วัดอัตราการไหลของก๊าซ ซึ่งโดยทั่วไปจะกำหนดโดยช่วงการไหลและเส้นผ่านศูนย์กลางของท่อ สถานะที่เหมาะสมคือเส้นผ่านศูนย์กลางของเครื่องวัดอัตราการไหลของก๊าซชีวภาพที่เลือกและขนาดท่อจะต้องเท่ากัน แต่เนื่องจากอัตราการไหลของก๊าซชีวภาพ จึงอาจสามารถเลือกเครื่องวัดอัตราการไหลของก๊าซชีวภาพที่มีขนาดใหญ่กว่าท่อหรือเล็กกว่าท่อได้
Flow meter
sensor size
DN (mm)
25 40 50 80 100 150 200 250 300 400 500 600 700 800 900 1000 1200 1500 2000
Biogas Flow range
(N m3/h)
51 129 206 516 860 1720 3440 5160 7430 13209 20640 29721 40454 52838 66873 82560 118886 185760 330240

ตารางด้านล่างนี้แสดงช่วงอัตราการไหลระหว่างมวลความร้อนกับช่วงอัตราการไหลที่สอดคล้องกัน โปรดตรวจสอบว่าช่วงอัตราการไหลของคุณอยู่ในช่วงอัตราการไหลของเราหรือไม่

การเชื่อมต่อกระบวนการวัดอัตราการไหล

นอกจากนี้ สิ่งสำคัญคือต้องแจ้งให้ผู้ผลิตทราบถึงประเภทของการเชื่อมต่อกระบวนการที่คุณต้องการให้พวกเขาใช้ คุณสามารถเลือกมาตรวัดอัตราการไหลของก๊าซชีวภาพแบบสอดเข้าไป แบบมีหน้าแปลน หรือแม้แต่แบบเวเฟอร์ก็ได้

เราจะแสดงรายการการเชื่อมต่อกระบวนการบางส่วนไว้ให้คุณอ้างอิง

SCP@TB_1.ซีซี

แรงดันการทำงานและอุณหภูมิการทำงาน

เครื่องวัดอัตราการไหลของก๊าซชีวภาพได้รับการออกแบบให้ทำงานภายใต้แรงดัน 16 บาร์ ในกรณีที่เซ็นเซอร์วัดอัตราการไหลของก๊าซชีวภาพตรวจพบแรงดันเกิน 16 บาร์ คุณต้องแจ้งให้ซัพพลายเออร์หรือผู้ผลิตเครื่องวัดอัตราการไหลของก๊าซชีวภาพทราบ
จากประสบการณ์พบว่าไบโอแก๊สมักทำงานภายใต้สภาวะความดันต่ำ เช่น 1-2Kpa และบางครั้งอัตราการไหลก็ต่ำมากเช่นกัน มาตรวัดอัตราการไหลของก๊าซความร้อนเหมาะอย่างยิ่งสำหรับการทำงานภายใต้ความดันต่ำและอัตราการไหลต่ำ
Biogas Flow Meter

ฟังก์ชั่นของเครื่องวัดอัตราการไหล

อีกประเด็นสำคัญคือจุดประสงค์ในการใช้เครื่องวัดอัตราการไหลของก๊าซชีวภาพ ซึ่งก็คือวัตถุประสงค์ของเครื่องวัดอัตราการไหลของก๊าซชีวภาพ เครื่องวัดอัตราการไหลของก๊าซชีวภาพสามารถใช้เป็นจอแสดงผลแบบดิจิทัล โปรโตคอลฮาร์ต จอแสดงผลระยะไกล เอาต์พุตพัลส์ เอาต์พุต 4-20mA หรือแม้กระทั่ง RS4845 Modbus RTU
เมื่อคุณได้ระบุเป้าหมายหลักของคุณแล้ว คุณควรแจ้งให้ซัพพลายเออร์หรือผู้ผลิตของคุณทราบ เพื่อให้พวกเขาสามารถเลือกเครื่องวัดอัตราการไหลของก๊าซชีวภาพที่ดีที่สุดที่เหมาะกับความต้องการของคุณได้

หากต้องการเครื่องวัดอัตราการไหลของก๊าซชีวภาพที่ดีที่สุด โปรดดูที่ Silver Automation Instrument ซึ่งเป็นบริษัทซัพพลายเออร์ที่มีฐานอยู่ในประเทศจีน

คลิกด้านล่างเพื่อดูข้อมูลทางเทคนิคเพิ่มเติมของเครื่องวัดอัตราการไหลของก๊าซชีวภาพ:

thermal mass flow meter for biogas
