เครื่องวัดอัตราการไหลของน้ำมันไฮดรอลิกแบบดิจิตอล

เมื่อเราพูดถึง มาตรวัดอัตราการไหลแบบดิจิทัลสำหรับน้ำมันไฮดรอลิก เราจะหมายถึงมาตรวัดอัตราการไหลแบบกังหันดิจิทัล มาตรวัดอัตราการไหลแบบเฟืองวงรี และมาตรวัดอัตราการไหลแบบ Coriolis

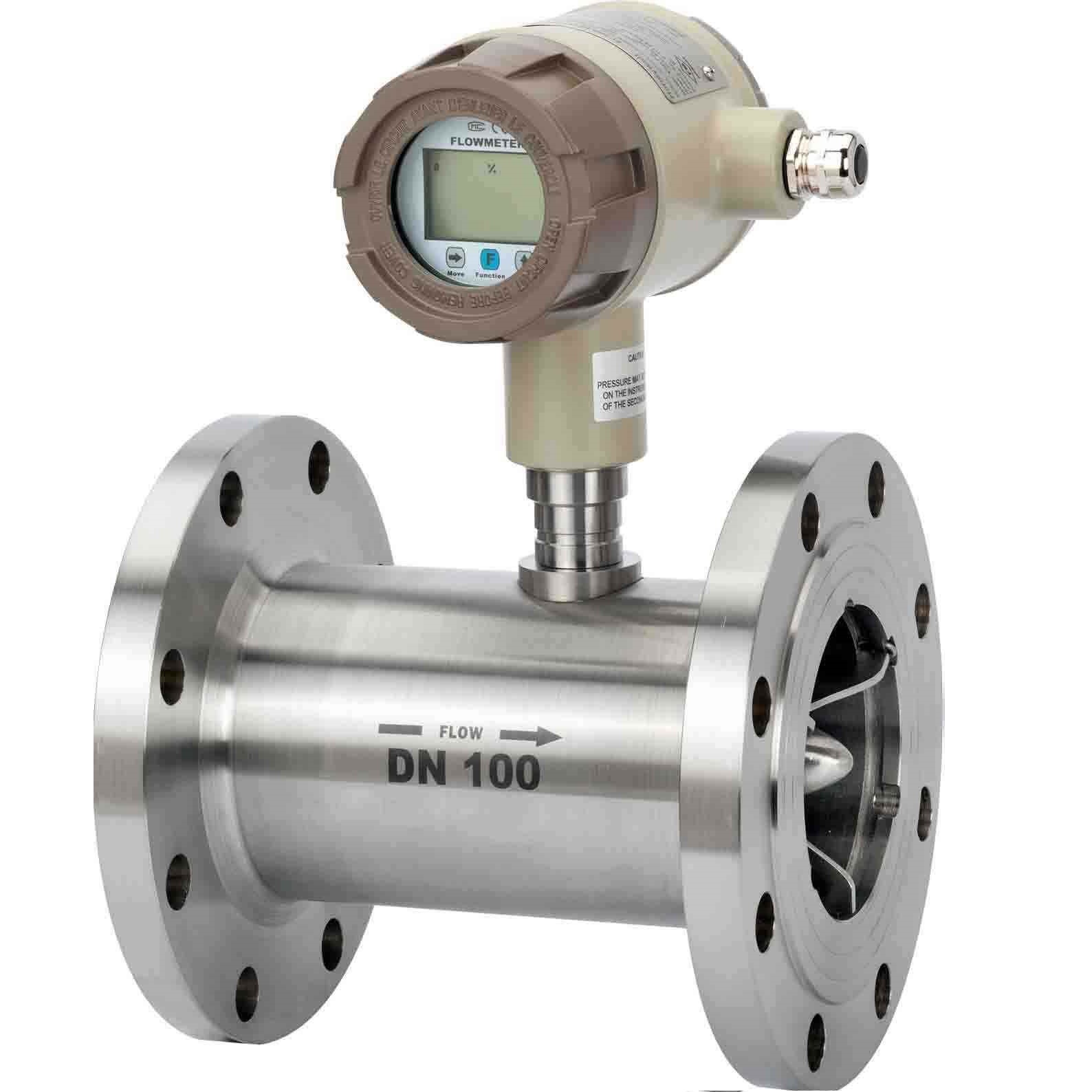

เครื่องวัดอัตราการไหลของกังหันแบบดิจิตอลสำหรับน้ำมันไฮดรอลิก

เครื่องวัดอัตราการไหลของกังหันเป็น เครื่องวัดอัตราการไหลของน้ำมันแบบดิจิทัล ชนิดหนึ่งที่ใช้สร้างสัญญาณไฟฟ้าโดยใช้กังหัน ประกอบด้วยกังหันที่เมื่อของไหลไหลผ่านจะหมุนด้วยความเร็วเชิงมุมขึ้นอยู่กับอัตราการไหลของของไหล ความเร็วเชิงมุมของกังหันนี้จะไปจับกับโรเตอร์ ทำให้โรเตอร์มีความเร็วเชิงมุมเช่นกัน ความเร็วเชิงมุมขึ้นอยู่กับรัศมีของกังหันในโรเตอร์ โดยทั่วไปแล้ว โรเตอร์เป็นชิ้นส่วนเดียวที่มีการเคลื่อนที่ในเครื่องวัดอัตราการไหล

ความเร็วเชิงมุมที่เกิดจากกังหันหมุนทำให้โรเตอร์สร้างสัญญาณไฟฟ้าซึ่งส่วนใหญ่เป็นไฟฟ้ากระแสสลับ ความถี่ของสัญญาณไฟฟ้าแปรผันตรงกับอัตราการไหลของของเหลว

คุณลักษณะของเครื่องวัดอัตราการไหลของกังหันดิจิตอลสำหรับน้ำมันไฮดรอลิก

• - ระดับความแม่นยำโดยทั่วไปดีและราคาประหยัดยังเป็นมิตร เป็นเครื่องวัดอัตราการไหลของน้ำมันราคาประหยัด
• -มาตรวัดอัตราการไหลของกังหันไม่ได้รับผลกระทบมากนักจากแรงดันและอุณหภูมิสูง เนื่องจากได้รับการออกแบบมาให้ทำงานภายในช่วงแรงดันและอุณหภูมิที่กว้าง
• -การติดตั้งและบำรุงรักษาทำได้ง่ายและราคาถูก
• -ไม่สามารถใช้งานได้กับของเหลวที่มีฤทธิ์กัดกร่อนและรุนแรง แต่ยังคงเหมาะสำหรับน้ำมันไฮดรอลิก
• -จอแสดงผลอิเล็กทรอนิกส์เพื่อแสดงอัตราการไหลของน้ำมันและการไหลรวม มาตรฐานพร้อมเอาต์พุต 4-20mA
• -ตัวเลือกที่มีโปรโตคอล MODBUS หรือ Hart สำหรับเครื่องวัดอัตราการไหลของกังหันของเหลว

เครื่องวัดอัตราการไหลของน้ำมันไฮดรอลิกแบบดิจิตอล

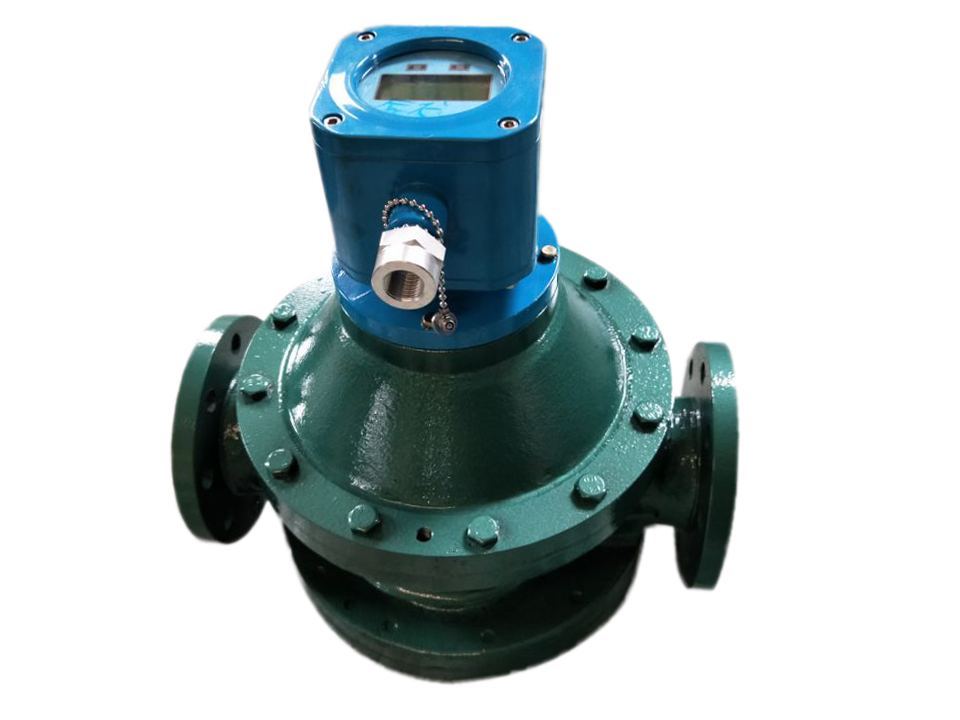

เครื่องวัดอัตราการไหลของน้ำมันแบบเฟืองวงรี เป็น เครื่องวัดอัตราการไหลของน้ำมันแบบดิจิทัล ซึ่งใช้เครื่องวัดปริมาตรแบบปริมาตรการกระจัดเชิงบวกเพื่อลำเลียงปริมาตรที่กำหนดไปยังห้องวัด ประกอบด้วยเฟืองวงรีสองซี่ที่ขับเคลื่อนด้วยการไหลของตัวกลาง ทำให้เฟืองทั้งสองสอดประสานกัน การหมุนของเฟืองวงรีทั้งสองขึ้นอยู่กับปริมาณของเหลวที่จะไหลผ่านเครื่องวัด ดังนั้น การหมุนของเฟืองวงรีทั้งสองจึงเป็นสัดส่วนโดยตรงกับปริมาณของเหลวที่ไหลผ่านเครื่องวัด เซ็นเซอร์วัดอัตราการไหลของเกียร์วงรีอาจเป็นแบบกลไก หรือสามารถพัฒนาเป็นเครื่องวัดอัตราการไหลแบบดิจิทัลพร้อมเครื่องส่งสัญญาณการไหลได้

เครื่องส่งสัญญาณการไหลแบบเฟืองรูปวงรีได้รับการออกแบบมาเพื่อให้ได้ประสิทธิภาพที่ดีที่สุดโดยมีต้นทุนการผลิตที่ต่ำที่สุด

คุณสมบัติของมิเตอร์วัดเฟืองโอวัลสำหรับน้ำมันไฮดรอลิก

• - ไม่จำเป็นต้องปรับสภาพการไหลเนื่องจากทำงานกับปริมาณของเหลวในมิเตอร์ ดังนั้นจึงไม่จำเป็นต้องใช้ท่อตรงเมื่อติดตั้ง
• - มีคุณสมบัติในการทำงานร่วมกับของเหลวที่มีความหนืดสูงได้ เนื่องจากไม่ได้คำนึงถึงอัตราการไหล แต่คำนึงถึงปริมาณของเหลว
• - เครื่องวัดอัตราการไหลสำหรับงานหนักสำหรับการวัดน้ำมันไฮดรอลิกที่มีความแม่นยำสูง
• - เครื่องส่งสัญญาณการไหลแบบเฟืองรูปวงรีพร้อมจอแสดงผลแบบดิจิทัล พร้อมเอาต์พุต 4-20mA หรือพัลส์
• -ตัวเลือกพร้อม MODBUS สำหรับเครื่องวัดอัตราการไหลแบบเฟืองวงรีดิจิทัล

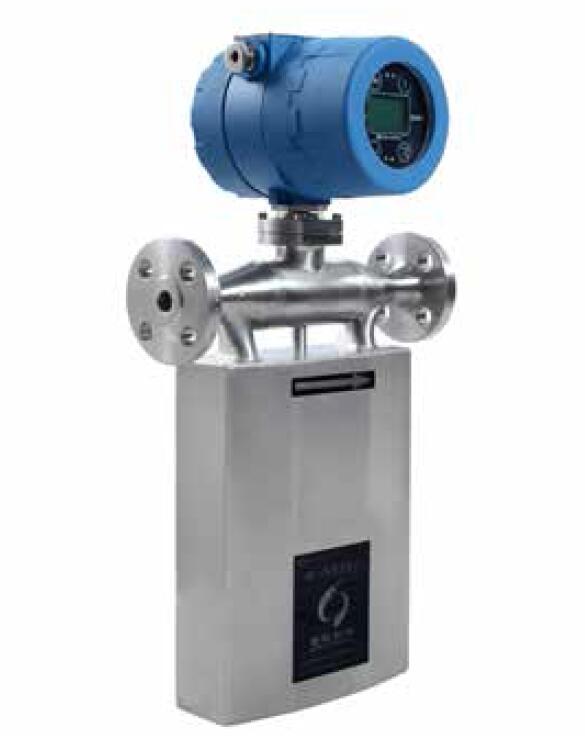

เครื่องวัดอัตราการไหลแบบ Coriolis สำหรับการวัดอัตราการไหลของมวลน้ำมันไฮดรอลิก

นี่คือเครื่องวัดอัตราการไหลของน้ำมันแบบดิจิทัลที่ทำให้เกิดการเร่งแบบโคริโอลิสภายในกระแสน้ำที่ไหล และโดยการตรวจจับโมเมนตัมเชิงมุมที่ได้รับ เครื่องวัดจะวัดอัตราการไหลของมวล การหมุนท่อที่มีของเหลวที่กำลังไหล ณ จุดใดจุดหนึ่ง แรงเฉื่อยจะถูกสร้างขึ้นโดยของไหล และจะอยู่ในมุมฉากกับทิศทางการไหลเสมอ

ของไหลที่ไหลในท่อโดยทั่วไปจะเกิดการเร่งความเร็วแบบโคริโอลิส ซึ่งทำให้ท่อหมุน

คุณสมบัติของเครื่องวัดอัตราการไหล Coriolis สำหรับการวัดน้ำมันไฮดรอลิก

• -สามารถวัดอัตราการไหลของมวลน้ำมันไฮดรอลิกได้
• -ตอบสนองความเร็วได้สูงเสมอ
• - เครื่องวัดอัตราการไหลของน้ำมันไฮดรอลิกแบบดิจิทัลที่มีความแม่นยำสูงถึง 0.1~0.2%
• -มีความสามารถในการวัดความหนาแน่นของน้ำมันไฮดรอลิกได้ด้วย
• -ได้รับผลกระทบอย่างรุนแรงจากแรงสั่นสะเทือนทุกประเภท
• -มีการสูญเสียแรงดันมาก
