เครื่องส่งสัญญาณความดันไนโตรเจน: คู่มือฉบับสมบูรณ์สำหรับการวัดความดันก๊าซ N2

การวัดความดันไนโตรเจน มีความสำคัญอย่างยิ่งในอุตสาหกรรมต่างๆ ตั้งแต่การผลิตเซมิคอนดักเตอร์ไปจนถึงบรรจุภัณฑ์อาหาร การเลือก เครื่องส่งสัญญาณความดันไนโตรเจน ที่เหมาะสมจะช่วยให้มั่นใจได้ถึงความปลอดภัย ประสิทธิภาพ และการปฏิบัติตามกฎระเบียบ คู่มือฉบับสมบูรณ์นี้ครอบคลุมทุกสิ่งที่คุณจำเป็นต้องรู้เกี่ยวกับ เซ็นเซอร์ความดัน N2 ความท้าทายในการวัด และการเลือกโซลูชันที่เหมาะสมที่สุดสำหรับการใช้งานของคุณ

เหตุใดการวัดความดันไนโตรเจนจึงมีความสำคัญในการใช้งานทางอุตสาหกรรม

ก๊าซไนโตรเจน (N₂) ทำหน้าที่เป็นก๊าซเฉื่อยที่จำเป็นในอุตสาหกรรมหลากหลายประเภท เช่น ปิโตรเคมี ยา เซมิคอนดักเตอร์ และการแปรรูปอาหาร การวัดความดันของก๊าซไนโตรเจน ที่แม่นยำมีความสำคัญอย่างยิ่งต่อ:

การปฏิบัติตามความปลอดภัย – การป้องกันสภาวะแรงดันเกินในถังเก็บและท่อส่ง
การเพิ่มประสิทธิภาพกระบวนการ – การรักษาการควบคุมแรงดันที่แม่นยำเพื่อการผลิตที่มีคุณภาพ
ลดต้นทุน – การตรวจสอบการใช้ไนโตรเจนและตรวจจับการรั่วไหลในระยะเริ่มต้น
การป้องกันอุปกรณ์ – หลีกเลี่ยงความเสียหายจากความผันผวนของแรงดัน

ทำความเข้าใจคุณสมบัติของก๊าซไนโตรเจนและความท้าทายในการวัด

ลักษณะทางกายภาพของก๊าซไนโตรเจน

ไนโตรเจนเป็นก๊าซไม่มีสี ไม่มีกลิ่น และเฉื่อยทางเคมีที่มีคุณสมบัติเฉพาะตัวที่ส่งผลต่อ การเลือกเซ็นเซอร์ความดัน :

ความหนาแน่น: 1.25 กรัม/ลิตร ในสภาวะมาตรฐาน (เบากว่าอากาศเล็กน้อยที่ 1.29 กรัม/ลิตร)
ความเสถียรทางเคมี: ไม่ทำปฏิกิริยากับวัสดุส่วนใหญ่ จึงไม่ต้องกังวลเรื่องการกัดกร่อน
จุดเดือด: -196°C (การใช้งานไนโตรเจนเหลว)
แรงดันวิกฤต: 3.39 MPa

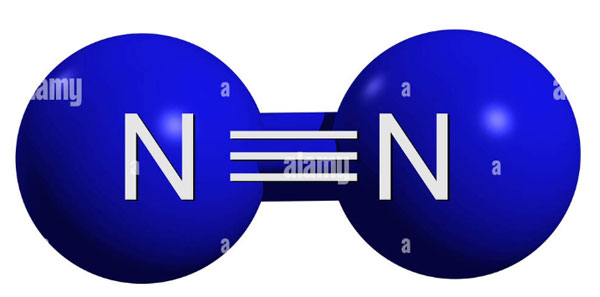

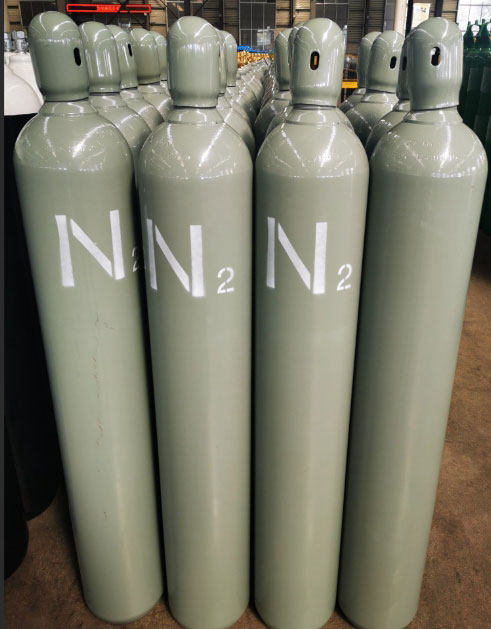

Physical characteristics and properties of nitrogen gas N2

ไนโตรเจนเป็นก๊าซเฉื่อยชนิดหนึ่งที่ใช้กันมากที่สุดในกระบวนการทางอุตสาหกรรม

ความท้าทายหลักในการตรวจสอบความดันไนโตรเจน

ช่วงแรงดันกว้าง: ระบบแรงดันไนโตรเจน ในอุตสาหกรรมทำงานได้ตั้งแต่การใช้งานแรงดันต่ำ (ไม่กี่ kPa) ในห้องปฏิบัติการไปจนถึงการจัดเก็บแรงดันสูง (สูงถึง 40 MPa หรือ 5,800 psi) ในถังทรงกระบอกและถังขนาดใหญ่

การเปลี่ยนแปลงอุณหภูมิที่รุนแรง: ตั้งแต่ ไนโตรเจนเหลว ที่อุณหภูมิต่ำมากที่ -196°C ไปจนถึงกระบวนการอุณหภูมิสูงเกิน 300°C ซึ่งต้องใช้เซ็นเซอร์ที่มีเสถียรภาพทางความร้อนเป็นพิเศษ

High pressure nitrogen storage tanks and cylinders

ถังเก็บไนโตรเจนต้องมีเครื่องส่งสัญญาณแรงดันสูงที่เชื่อถือได้เพื่อการทำงานที่ปลอดภัย

พฤติกรรมของก๊าซที่ไม่เหมาะสม: ที่ความดันสูง ไนโตรเจนจะเบี่ยงเบนไปจากกฎของก๊าซในอุดมคติ ซึ่งต้องใช้ เครื่องส่งสัญญาณความดัน ที่มีอัลกอริธึมการชดเชยอุณหภูมิขั้นสูง

ข้อกำหนดความบริสุทธิ์: การใช้งานเซมิคอนดักเตอร์และเภสัชกรรมต้องการไนโตรเจนที่มีความบริสุทธิ์สูงมาก (99.9999%) ซึ่งต้องใช้เซ็นเซอร์ที่ป้องกันการปนเปื้อนผ่านการปล่อยก๊าซของวัสดุ

ประเภทของเซ็นเซอร์แรงดันไนโตรเจน: เทคโนโลยีที่เปรียบเทียบ

เทคโนโลยีเซ็นเซอร์แรงดัน หลายประการใช้สำหรับการวัดไนโตรเจน:

1. เครื่องส่งสัญญาณความดันเกจวัดความเครียด

ข้อดี: คุ้มค่า หาซื้อได้ทั่วไป
จุดด้อย: ความแม่นยำจำกัด (±0.5%), ความเสถียรในระยะยาวต่ำ, ไวต่อการเคลื่อนตัวของอุณหภูมิ

2. เซ็นเซอร์วัดแรงดันแบบคาปาซิทีฟ

ข้อดี: ความแม่นยำดี ค่อนข้างเสถียร
ข้อเสีย: การป้องกันแรงดันเกินมีจำกัด ได้รับผลกระทบจากความชื้นและอุณหภูมิ

3. เครื่องแปลงสัญญาณความดันแบบเพียโซอิเล็กทริก

ข้อดี: เวลาตอบสนองรวดเร็ว เหมาะสำหรับการวัดแบบไดนามิก
ข้อเสีย: ไม่สามารถวัดแรงดันคงที่ มีราคาแพง การปรับสภาพสัญญาณมีความซับซ้อน

4. เครื่องส่งสัญญาณความดันซิลิกอนแบบเรโซแนนซ์ (เทคโนโลยีขั้นสูง)

ข้อดี: ความแม่นยำที่เหนือกว่า (±0.075%), ความเสถียรในระยะยาวที่ยอดเยี่ยม, การป้องกันแรงดันเกินที่ยอดเยี่ยม, ช่วงอุณหภูมิกว้าง
ข้อเสีย: ต้นทุนเริ่มต้นที่สูงขึ้น (หักล้างด้วยต้นทุนรวมของการเป็นเจ้าของที่ต่ำลง)

ซีรีส์ SH308-M: โซลูชันเครื่องส่งสัญญาณแรงดันไนโตรเจนระดับมืออาชีพ

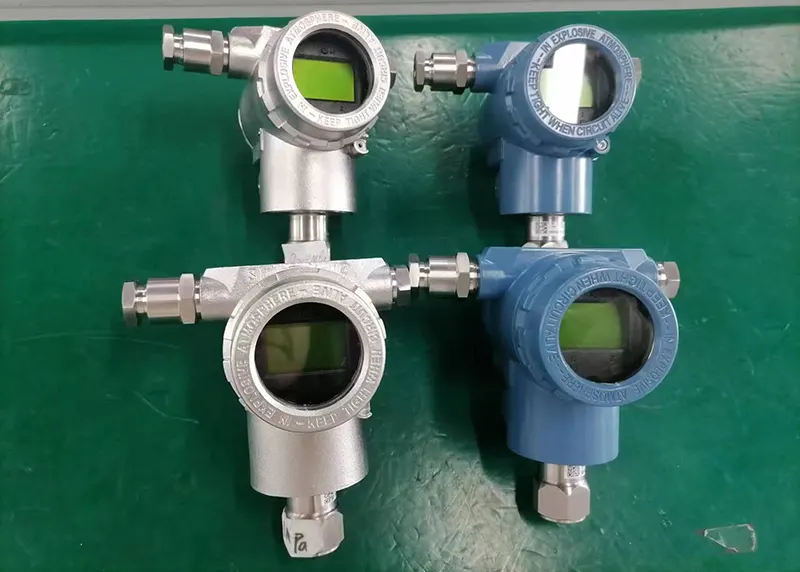

SH308-M Series nitrogen pressure transmitter and N2 gas pressure sensor

ซีรีส์ SH308-M: โซลูชันการวัดความดันไนโตรเจนชั้นนำระดับอุตสาหกรรม

เครื่องส่งสัญญาณแรงดันซีรีส์ SH308-M ถือเป็นความก้าวหน้าล่าสุดใน การตรวจสอบแรงดันไนโตรเจน โดยใช้เทคโนโลยีเซนเซอร์เรโซแนนซ์ซิลิกอนโมโนคริสตัลไลน์และการผลิต MEMS เพื่อประสิทธิภาพที่ไม่มีใครเทียบได้

ข้อมูลจำเพาะทางเทคนิคสำหรับการใช้งานไนโตรเจน

Specification	Performance	Benefit for N2 Measurement
Accuracy	±0.075% of reading	Precise nitrogen flow control and quality assurance
Pressure Range	1 kPa to 40 MPa	Covers all nitrogen applications from lab to industrial
Overpressure Protection	Up to 50 MPa	Prevents sensor damage during pressure spikes
Operating Temperature	-40°C to +85°C	Suitable for cold nitrogen and heated processes
Long-term Stability	±0.2% URL/year	Reduces calibration frequency and maintenance costs
Response Time	0.25 seconds	Fast dynamic pressure monitoring
Turndown Ratio	100:1	Single transmitter covers wide operating range

1. การป้องกันแรงดันเกินระดับโลกสำหรับไนโตรเจนแรงดันสูง

เซ็นเซอร์วัดแรงดันไนโตรเจน ได้รับการออกแบบจากซิลิคอนโมโนคริสตัลไลน์ที่แข็งแรงทนทาน พร้อม ความสามารถในการรับแรงดันเกินสูงสุด 50 MPa ซึ่งสูงกว่า เซ็นเซอร์วัดแรงดันซิลิคอนหรือเซรามิก แบบกระจายตัวทั่วไปอย่างมาก เซ็นเซอร์นี้มีความสำคัญอย่างยิ่งสำหรับ:

ถังไนโตรเจนแรงดันสูง (200-300 บาร์)
ถังเก็บไนโตรเจนจำนวนมาก
ระบบอัดไนโตรเจน
อุปกรณ์กระบวนการ ที่อยู่ภายใต้แรงดันกระชาก

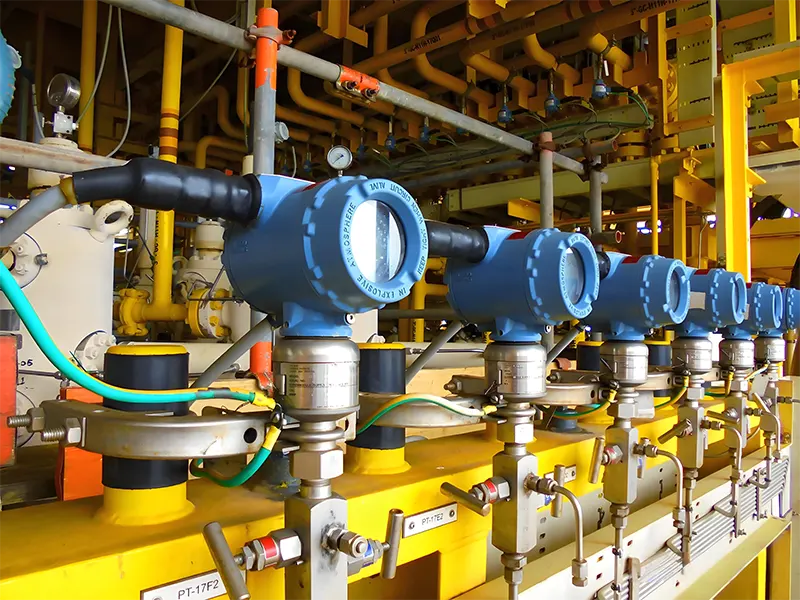

Pressure transmitter with overpressure protection for nitrogen gas systems

การป้องกันแรงดันเกินที่เหนือกว่าช่วยป้องกันความล้มเหลวของเซ็นเซอร์ที่มีค่าใช้จ่ายสูงในระบบไนโตรเจน

แม้แต่กับระบบไนโตรเจน 40 MPa เครื่องส่งสัญญาณยังคงรักษา เสถียรภาพของแรงดันเกิน ±0.1%FS/MPa ช่วยให้มั่นใจถึงความสมบูรณ์ของการวัดระหว่างสภาวะชั่วคราว

2. ประสิทธิภาพอุณหภูมิที่ยอดเยี่ยมสำหรับเซ็นเซอร์ก๊าซไนโตรเจน

การชดเชยอุณหภูมิ เป็นสิ่งสำคัญสำหรับการวัดความดันไนโตรเจนเนื่องจาก:

การเปลี่ยนแปลงความหนาแน่นของก๊าซตามอุณหภูมิส่งผลต่อการอ่านค่าความดัน
วัสดุเซ็นเซอร์ขยาย/หดตัวตามอุณหภูมิ
พฤติกรรมของก๊าซที่ไม่เหมาะสมในอุณหภูมิที่รุนแรง

SH308-M มอบ ผลอุณหภูมิ ±0.1%FS/10°C ลดการดริฟท์ให้เหลือน้อยที่สุดในแอปพลิเคชันที่มี:

การระเหยไนโตรเจนเหลว (-196°C ถึงอุณหภูมิห้อง)
กระบวนการไนโตรเจนที่ให้ความร้อน (สูงถึง 85°C)
การติดตั้งภายนอก อาคารที่มีอุณหภูมิแปรปรวนตามฤดูกาล
สถานที่จัดเก็บแบบไครโอเจนิก

3. เสถียรภาพระยะยาวที่เหนือกว่าช่วยลดต้นทุนการบำรุงรักษา

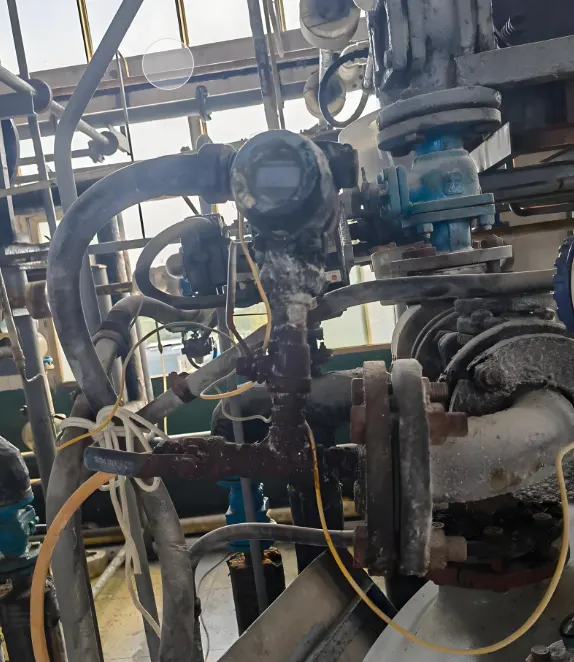

Monocrystalline silicon pressure transmitter for nitrogen with long-term stability

เทคโนโลยีซิลิกอนโมโนคริสตัลไลน์ช่วยให้การตรวจสอบแรงดันไนโตรเจนมีความน่าเชื่อถือเป็นเวลาหลายปี

เซ็นเซอร์ซิลิคอนโมโนคริสตัลไลน์แสดงการคืบคลานและฮิสเทอรีซิสที่น้อยที่สุด ทำให้มี เสถียรภาพในระยะยาวที่ ±0.2% URL ต่อปี สำหรับระบบไนโตรเจนที่ทำงานอย่างต่อเนื่อง หมายความว่า:

ช่วงเวลาการสอบเทียบที่ขยายออกไป – จากรายไตรมาสเป็นรายปีหรือยาวนานกว่านั้น
ลดต้นทุนการบำรุงรักษา – เวลาหยุดทำงานและแรงงานน้อยลง
ความสม่ำเสมอของกระบวนการที่ได้รับการปรับปรุง – การวัดผลที่เสถียรตลอดหลายปี
ROI ที่ดีกว่า – ต้นทุนรวมของการเป็นเจ้าของต่ำลงแม้จะมีการลงทุนเริ่มต้นที่สูงขึ้น

เมื่อเทียบกับเซนเซอร์วัดความเครียดแบบเดิมที่มีอัตราการดริฟท์สูงกว่า 10 เท่า SH308-M ก็คุ้มทุนเพราะค่าบำรุงรักษาที่ลดลงเพียงอย่างเดียว

4. การกำหนดค่าที่ยืดหยุ่นสำหรับการใช้งานไนโตรเจนทุกประเภท

เครื่องส่งสัญญาณแรงดัน N2 ให้การปรับแต่งที่ครอบคลุม:

ประเภทความดัน:

แรงดันเกจ (สำหรับระบบไนโตรเจนส่วนใหญ่)
แรงดันสัมบูรณ์ (สำหรับการใช้งานสูญญากาศและแรงดันต่ำ)

การเชื่อมต่อกระบวนการ:

G1/2" (ISO 228)
NPT 1/2" (ANSI/ASME)
M20×1.5 (ดินแดง)
การเชื่อมต่อแบบหน้าแปลนที่กำหนดเองมีให้เลือก

Multiple process connection options for nitrogen pressure transmitters

ตัวเลือกการเชื่อมต่อกระบวนการหลายแบบช่วยให้มั่นใจได้ว่าเข้ากันได้กับระบบไนโตรเจนใดๆ

วัสดุไดอะแฟรม:

สแตนเลสสตีล 316L – มาตรฐานสำหรับการใช้งานไนโตรเจนส่วนใหญ่
Hastelloy C-276 – สำหรับไนโตรเจนที่มีสิ่งเจือปนกัดกร่อนเล็กน้อย
316L ชุบทอง – การใช้งานเซมิคอนดักเตอร์ที่มีความบริสุทธิ์สูงพิเศษ (รองรับ SEMI F20)

5. การสื่อสารดิจิทัลขั้นสูงสำหรับการตรวจสอบไนโตรเจนอัจฉริยะ

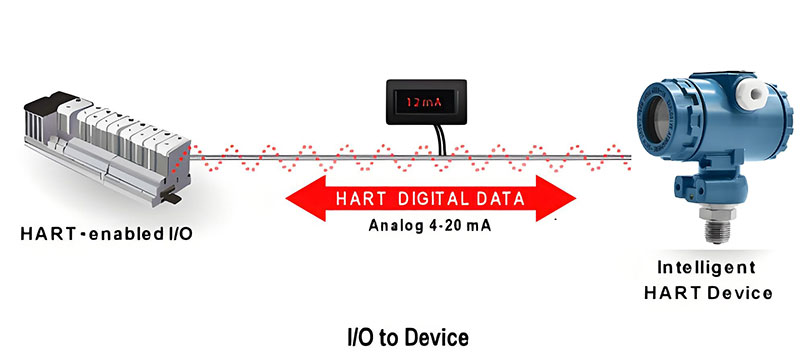

HART protocol and digital communication for nitrogen pressure transmitters

โปรโตคอล HART และ MODBUS ช่วยให้สามารถตรวจสอบและวินิจฉัยความดันไนโตรเจนอัจฉริยะได้

SH308-M มีคุณสมบัติการสื่อสารดิจิทัลที่ครอบคลุม:

จอแสดงผลท้องถิ่น: จอ LCD พร้อมไฟแบ็คไลท์สำหรับการอ่านค่าแรงดัน ณ สถานที่
เอาต์พุตอะนาล็อก 4-20mA: เข้ากันได้กับระบบควบคุมที่มีอยู่
โปรโตคอล HART: การสื่อสารแบบดิจิทัลผ่านสายอนาล็อกสำหรับการวินิจฉัยและการกำหนดค่า
MODBUS RTU (RS485): การบูรณาการกับ PLC และระบบ SCADA

ดาวน์โหลดคู่มือการกำหนดค่า MODBUS: การตั้งค่า RS485 สำหรับเครื่องส่งสัญญาณความดันไนโตรเจน

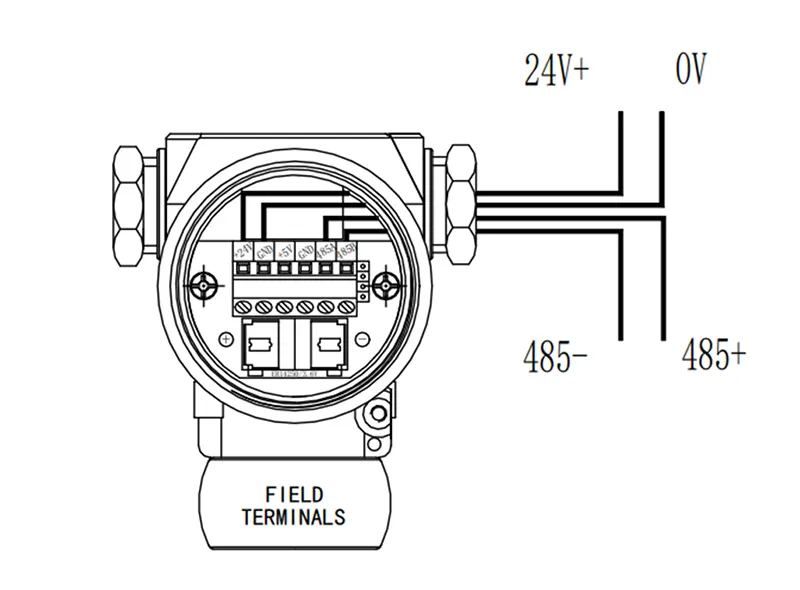

RS485 MODBUS wiring diagram for nitrogen pressure transmitters

RS485 MODBUS ช่วยให้สามารถตรวจสอบไนโตรเจนขั้นสูงและบันทึกข้อมูลได้

การใช้งานเครื่องส่งสัญญาณแรงดันไนโตรเจน: โซลูชันเฉพาะอุตสาหกรรม

1. ระบบแยกอากาศและผลิตไนโตรเจน

ในเครื่องกำเนิดไนโตรเจน PSA (Pressure Swing Adsorption) และ เมมเบรน SH308-M โดดเด่นในด้าน:

การตรวจสอบแรงดันของหอดูดซับ (ช่วงทั่วไป 0-1 MPa)
การแก้ไขความดันเครื่องวิเคราะห์ออกซิเจน (ความแม่นยำ 0.075% ช่วยให้การวัด O₂ แม่นยำ)
การเพิ่มประสิทธิภาพกระบวนการ ผ่านการสร้างโปรไฟล์แรงดันแบบเรียลไทม์
ประสิทธิภาพการใช้พลังงาน โดยการปรับรอบการบีบอัดให้เหมาะสม

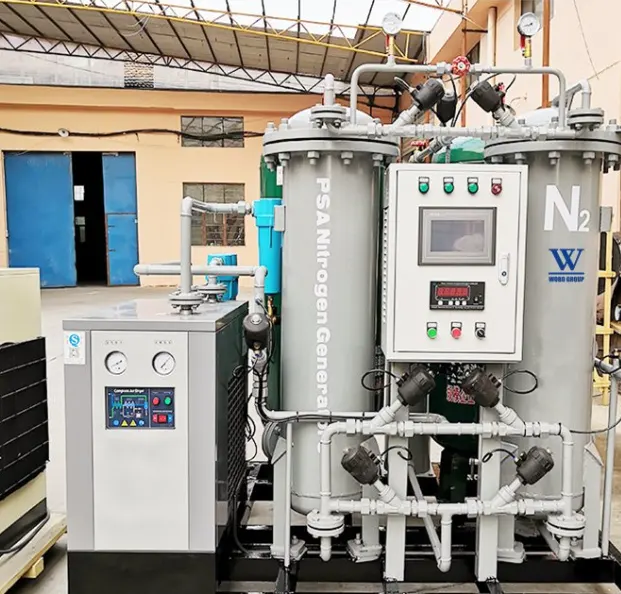

Air separation nitrogen generation system with pressure monitoring

การวัดแรงดันที่แม่นยำช่วยเพิ่มประสิทธิภาพการผลิตไนโตรเจน

อัตราส่วนการลดแรงดัน 100:1 ช่วยให้เครื่องส่งสัญญาณเพียงตัวเดียวครอบคลุมแรงดันตั้งแต่เริ่มต้นจนถึงโหลดเต็มที่ ในขณะที่การชดเชยอุณหภูมิในตัวช่วยให้มั่นใจถึงความแม่นยำในระหว่างรอบความร้อนรายวัน

2. การจัดเก็บและการกระจายไนโตรเจนแรงดันสูง

สำหรับระบบ จัดเก็บถังไนโตรเจน และ ถังรวม สูงถึง 40 MPa (5,800 psi) SH308-M มีคุณสมบัติดังต่อไปนี้:

การป้องกันแรงดันเกินถึง 50 MPa – ขอบเขตความปลอดภัยที่สำคัญ
ระดับการป้องกันสภาพอากาศ IP67 – สามารถติดตั้งภายนอกอาคารได้
การตรวจสอบระยะไกลผ่าน HART/MODBUS – การเฝ้าระวังแรงดันแบบรวมศูนย์
ตัวเลือกไดอะแฟรม Hastelloy – ทนทานต่อสารปนเปื้อนเล็กน้อยในไนโตรเจนอุตสาหกรรม
หน่วยวัดความดันที่แตกต่างกัน เช่น Kpa, mmH2O, bar, psig, Mpa, torr และอื่นๆ

3. การผลิตเซมิคอนดักเตอร์: ไนโตรเจนที่มีความบริสุทธิ์สูงพิเศษ

อุตสาหกรรมเซมิคอนดักเตอร์ต้องการ ไนโตรเจนบริสุทธิ์พิเศษ (99.9999%+) สำหรับ:

กระบวนการพิมพ์หินด้วยแสง
ห้องกัดแห้ง
การสะสมไอเคมี (CVD)
การทำความสะอาดและอบแห้งเวเฟอร์

ไดอะแฟรม 316L ชุบทอง ของ SH308-M เป็นไปตาม มาตรฐาน SEMI F20 สำหรับการควบคุมการปนเปื้อนของไอออนโลหะ ผสมผสานกับ:

ความแม่นยำ 0.075% เพื่อการควบคุมการไหลของก๊าซที่แม่นยำ
เวลาตอบสนอง 0.25 วินาที สำหรับการตรวจสอบกระบวนการที่สำคัญ
การปรับเทียบในพื้นที่ด้วยปุ่มสามปุ่ม โดยไม่ต้องถอดฝาครอบที่เสี่ยงต่อการปนเปื้อน

4. ระบบ ไครโอเจนิก และไนโตรเจนเหลว

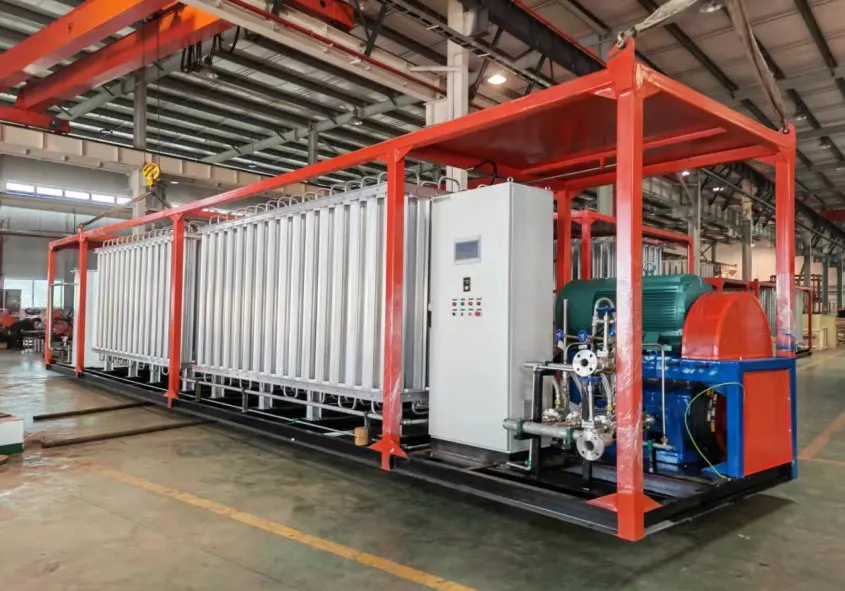

Liquid nitrogen vaporization system with cryogenic pressure measurement

การระเหยไนโตรเจนเหลวต้องใช้เครื่องส่งสัญญาณความดันที่มีช่วงอุณหภูมิที่พิเศษ

แม้ว่า SH308-M จะไม่สามารถวัดไนโตรเจนเหลว -196°C ได้โดยตรง แต่ก็มีประสิทธิภาพดีเยี่ยมใน:

ท่อไนโตรเจนระเหย (-50°C ถึง 0°C)
พื้นที่ไอของถังเก็บความเย็น
ระบบสำรองไนโตรเจน
การใช้งานการล้างด้วยไนโตรเจนเย็น

รุ่นเติมน้ำมันฟลูออโรคาร์บอน ทำงานได้เสถียรที่อุณหภูมิ -10°C ในขณะที่รุ่นน้ำมันซิลิโคนมาตรฐานใช้งานได้ที่อุณหภูมิ -40°C

5. อาหารและเครื่องดื่ม: บรรจุภัณฑ์บรรยากาศดัดแปลง (MAP)

ไนโตรเจนถูกนำมาใช้กันอย่างแพร่หลายใน บรรจุภัณฑ์อาหาร เพื่อแทนที่ออกซิเจนและยืดอายุการเก็บรักษา SH308-M รับประกัน:

การไหลของไนโตรเจนที่สม่ำเสมอ เพื่อคุณภาพบรรจุภัณฑ์
การออกแบบสุขอนามัย ด้วยชิ้นส่วนที่เปียกด้วยสแตนเลส 316L
การปฏิบัติ ตามมาตรฐานความปลอดภัยด้านอาหาร
การควบคุมต้นทุน ผ่านการติดตามการใช้ไนโตรเจน

6. เภสัชกรรมและเทคโนโลยีชีวภาพ

การผลิตยาใช้ไนโตรเจนเพื่อ:

การคลุมเฉื่อยของเครื่องปฏิกรณ์
กระบวนการเคลือบเม็ดยา
การทำแห้งแบบเยือกแข็ง (Lyophilization)
บรรจุภัณฑ์ผลิตภัณฑ์

SH308-M เป็นไปตาม ข้อกำหนดวัสดุของ FDA และรองรับ เอกสาร GMP ผ่านการวินิจฉัยและบันทึกการสอบเทียบ HART

วิธีเลือกเครื่องส่งสัญญาณแรงดันไนโตรเจนที่เหมาะสม: คู่มือฉบับสมบูรณ์

ขั้นตอนที่ 1: กำหนดช่วงความดันและประเภท

กฎหลัก: เลือกช่วงแรงดันสูงสุดที่ 1.5 เท่าของแรงดันการทำงานสูงสุดของระบบของคุณ (ไม่เกิน 40 MPa สำหรับ SH308-M)

ตัวอย่าง: สำหรับระบบไนโตรเจนที่ทำงานที่ 10 MPa ให้เลือกเครื่องส่งสัญญาณช่วง 0-16 MPa

ช่วงความดันไนโตรเจนที่มีให้เลือก (ซีรี่ส์ SH308-M)

Pressure Range	Type	Minimum Span	Maximum Span	Lower Limit	Overpressure
0-1 kPa	Gauge	0.1 kPa	1 kPa	-1 kPa	200 kPa
0-6 kPa	Gauge	0.6 kPa	6 kPa	-6 kPa	200 kPa
0-40 kPa	Gauge	4 kPa	40 kPa	-40 kPa	1 MPa
0-40 kPa	Absolute	10 kPa	40 kPa	0	1 MPa
0-250 kPa	Gauge	25 kPa	250 kPa	-100 kPa	4 MPa
0-250 kPa	Absolute	10 kPa	250 kPa	0	4 MPa
0-3 MPa	Gauge	150 kPa	3 MPa	-100 kPa	15 MPa
0-3 MPa	Absolute	30 kPa	3 MPa	0	15 MPa
0-10 MPa	Gauge	0.5 MPa	10 MPa	-100 kPa	20 MPa
0-40 MPa	Gauge	2 MPa	40 MPa	-100 kPa	50 MPa

ขั้นตอนที่ 2: เลือกวัสดุไดอะแฟรม

เมทริกซ์การเลือกวัสดุสำหรับการใช้งานไนโตรเจน:

Application	Recommended Material	Reason
Standard industrial nitrogen	316L Stainless Steel	Cost-effective, corrosion-resistant, suitable for most applications
Nitrogen with trace acids/chlorides	Hastelloy C-276	Superior corrosion resistance to aggressive contaminants
Semiconductor ultra-high purity N2	Gold-plated 316L	Eliminates metallic ion contamination, SEMI F20 compliant
Food & pharmaceutical	316L Electropolished	Smooth surface prevents contamination, easy to clean

ขั้นตอนที่ 3: เลือกประเภทการเชื่อมต่อกระบวนการ

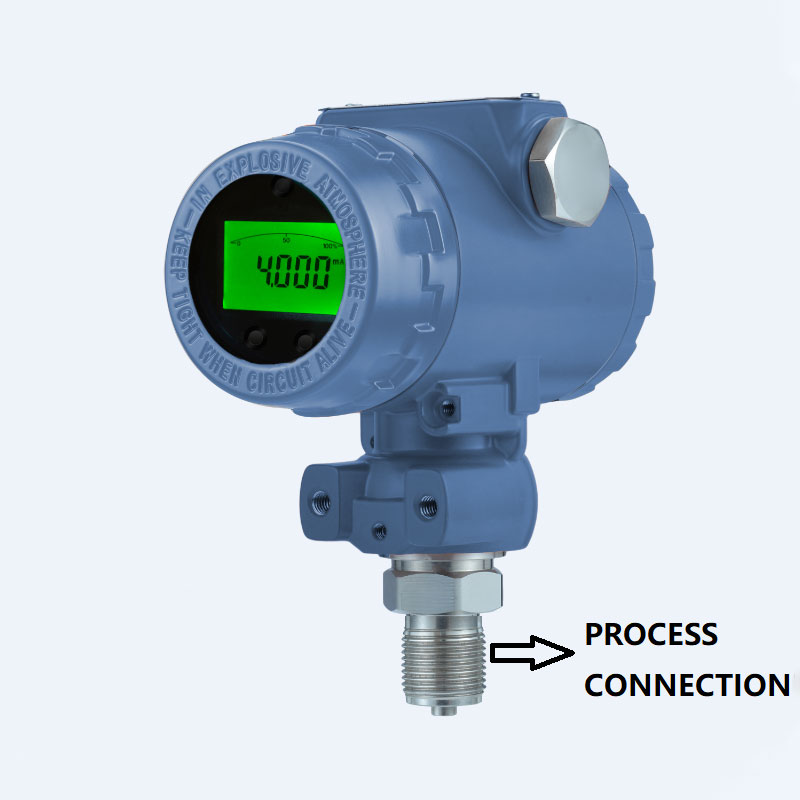

Process connection types for nitrogen pressure transmitters and sensors

ประเภทการเชื่อมต่อกระบวนการทั่วไปสำหรับการวัดความดันไนโตรเจน

คำแนะนำในการเลือกการเชื่อมต่อ:

G1/2" (ISO 228): มาตรฐานยุโรปและเอเชีย เกลียวขนาน
NPT 1/2" (ANSI/ASME): มาตรฐานอเมริกาเหนือ เกลียวเรียว
M20×1.5 (DIN): เกลียวเมตริกที่นิยมใช้ในยุโรป
ไตรแคลมป์สุขาภิบาล: การใช้งานด้านอาหาร ยา และเทคโนโลยีชีวภาพที่ต้องทำความสะอาดบ่อยครั้ง
การเชื่อมต่อแบบหน้าแปลน: ท่อขนาดเส้นผ่านศูนย์กลางใหญ่หรือการใช้งานที่มีการสั่นสะเทือนสูง

ขั้นตอนที่ 4: ระบุโปรโตคอลการสื่อสาร

เครื่องส่งสัญญาณ SH308-M ทั้งหมดมี เอาต์พุตอะนาล็อก 4-20mA ตัวเลือกเพิ่มเติม:

โปรโตคอล HART: การสื่อสารแบบดิจิทัลผ่านสายไฟ 4-20mA ที่มีอยู่ เหมาะสำหรับการปรับปรุง
MODBUS RTU (RS485): การเชื่อมต่อดิจิทัลโดยตรงกับ PLC และ SCADA เหมาะที่สุดสำหรับการติดตั้งใหม่
การแสดงผลในพื้นที่เท่านั้น: ตัวเลือกงบประมาณสำหรับแอปพลิเคชันที่ต้องการเพียงการระบุภาพเท่านั้น

ขั้นตอนที่ 5: พิจารณาตัวเลือกพิเศษ

สำหรับไนโตรเจนอุณหภูมิสูง (>85°C):

ฮีตซิงก์ R1 (สูงสุด 120°C)
ฮีตซิงก์ R2 (สูงสุด 150°C)
ฮีตซิงก์ R3 (สูงสุด 200°C)

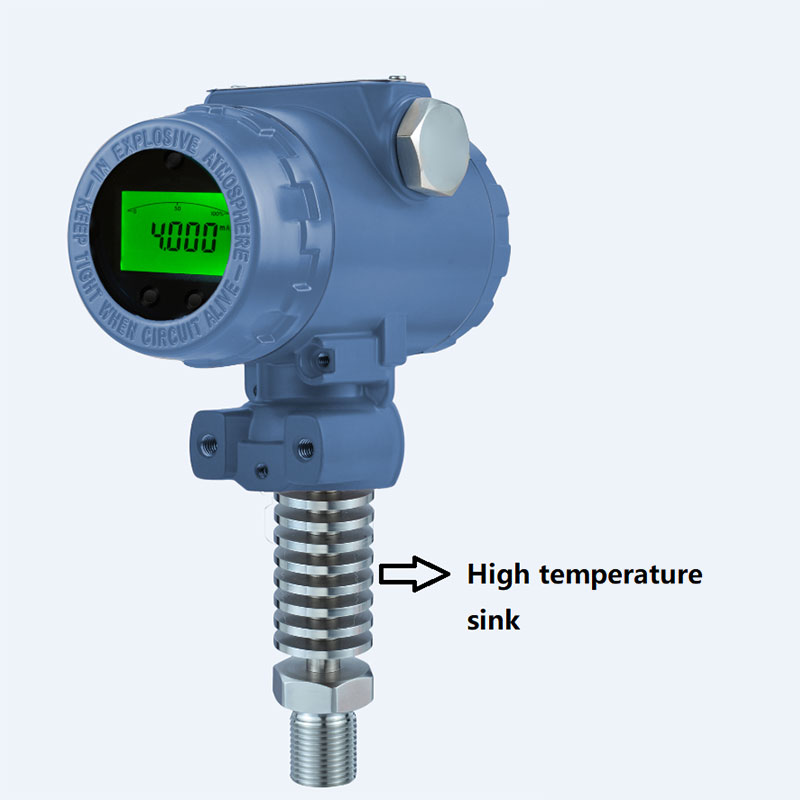

Heat sink options for high temperature nitrogen pressure measurement

ตัวเลือกแผ่นระบายความร้อนช่วยขยายอุณหภูมิการทำงานสำหรับการใช้งานไนโตรเจนร้อน

สำหรับสภาพแวดล้อมที่มีการสั่นสะเทือน:

ปรับเวลาการหน่วงได้ (0-99.9 วินาที) เพื่อกรองความผันผวนของแรงดัน
ขายึดแบบแข็งเพื่อการติดตั้งที่ปลอดภัย

สำหรับพื้นที่อันตราย:

มีตัวเลือก ความปลอดภัยภายใน (IS) สำหรับบรรยากาศที่ระเบิดได้
การรับรอง ATEX และ IECEx (ปรึกษาโรงงาน)

แนวทางปฏิบัติที่ดีที่สุดในการติดตั้งเครื่องส่งสัญญาณความดันไนโตรเจน

การเลือกสถานที่

ทำ:

ติดตั้งเครื่องส่งสัญญาณในตำแหน่งที่สามารถเข้าถึงได้เพื่อการบำรุงรักษา
ติดตั้งที่หรือเหนือการเชื่อมต่อกระบวนการเพื่อป้องกันการสะสมของของเหลว
จัดให้มีการระบายอากาศโดยรอบที่เพียงพอหากเกิดความร้อนเป็นปัญหา
ติดตั้งวาล์วควบคุมด้านบนเพื่อวัดแรงดันระบบจริง

อย่า:

ติดตั้งตรงจุดที่ไนโตรเจนเหลวสามารถสัมผัสกับเซนเซอร์ได้โดยตรง
วางในพื้นที่ที่มีการสั่นสะเทือนรุนแรงโดยไม่มีการหน่วงที่เหมาะสม
ติดตั้งภายใต้แสงแดดโดยตรงหรือใกล้แหล่งความร้อน
ติดตั้งในสถานที่ที่เสี่ยงต่อการเกิดความเสียหายทางกลไก

คำแนะนำในการติดตั้ง

สำหรับระบบไนโตรเจนแรงดันสูง (>10 MPa):

ใช้การติดตั้งแบบ U-bolt บนท่อขนาด 50 มม. เพื่อต้านทานการสั่นสะเทือน
ติดตั้งวาล์วแยกเพื่อการถอดและบำรุงรักษาที่ปลอดภัย
พิจารณาการกักเก็บรองเพื่อความปลอดภัย

สำหรับระบบแรงดันต่ำ (<1 MPa):

สามารถติดตั้งบนผนังหรือแผงได้
ตรวจสอบให้แน่ใจว่าการเชื่อมต่อกระบวนการได้รับการรองรับอย่างเพียงพอ

การติดตั้งระบบไฟฟ้า

แนวทางการเดินสายที่สำคัญ:

รักษา ระยะห่างระหว่างสายสัญญาณและสายไฟอย่างน้อย 15 ซม.
หลีกเลี่ยงการเดินสายขนานกับสายเคเบิลแรงดันสูง
ใช้สายเคเบิลหุ้มฉนวนสำหรับการเชื่อมต่อ MODBUS RS485
โล่ป้องกันดินที่ปลายด้านหนึ่งเท่านั้นเพื่อป้องกันลูปดิน
ปฏิบัติตามกฎหมายไฟฟ้าท้องถิ่นและข้อกำหนดพื้นที่อันตราย

รายการตรวจสอบการว่าจ้าง

ตรวจสอบช่วงแรงดัน ให้ตรงตามข้อกำหนดของระบบ
ดำเนินการสอบเทียบศูนย์ โดยให้เครื่องส่งสัญญาณระบายอากาศสู่บรรยากาศ
ตรวจสอบการสอบเทียบช่วง โดยใช้การอ้างอิงแรงดันที่ทราบ (แนะนำ)
กำหนดค่าการตั้งค่าเอาท์พุต (การปรับขนาด 4-20mA, ที่อยู่ HART ฯลฯ)
ตั้งค่าขีดจำกัดการแจ้งเตือน หากใช้ได้
ทดสอบการสื่อสาร กับระบบควบคุม
เอกสารการติดตั้ง รวมถึงหมายเลขซีเรียล ช่วง และข้อมูลการสอบเทียบ

การบำรุงรักษาและการสอบเทียบเซ็นเซอร์แรงดันไนโตรเจน

ตารางการบำรุงรักษาตามปกติ

รายวัน:

การตรวจสอบด้วยสายตาเพื่อหาความเสียหายทางกายภาพหรือการรั่วไหล
ตรวจสอบการอ่านค่าบนจอแสดงผลในพื้นที่ (ถ้ามี)

รายเดือน:

การตรวจสอบการดริฟท์เป็นศูนย์ (โดยใช้การปรับเทียบในพื้นที่ด้วยปุ่มสามปุ่ม)
ตรวจสอบสัญญาณเอาท์พุตที่ระบบควบคุม

รายปี:

การตรวจสอบประสิทธิภาพที่ครอบคลุมโดยใช้การอ้างอิงที่ผ่านการสอบเทียบ (ความแม่นยำ ≥3×)
ผลการสอบเทียบเอกสารสำหรับบันทึกคุณภาพ
ตรวจสอบและทำความสะอาดการเชื่อมต่อกระบวนการ

ทุก 3-5 ปี:

เติมของเหลวทดแทน (ถ้ามีขึ้นอยู่กับสภาพแวดล้อมการทำงาน)
การปรับเทียบใหม่ทั้งหมดจากโรงงานหรือศูนย์บริการที่ได้รับอนุญาต

การสื่อสาร HART สำหรับการวินิจฉัยขั้นสูง

HART communication protocol for nitrogen pressure transmitter diagnostics

โปรโตคอล HART ช่วยให้สามารถวินิจฉัยและกำหนดค่าจากระยะไกลได้

การใช้ เครื่องสื่อสารแบบพกพา HART หรือ ซอฟต์แวร์การกำหนดค่า ช่างเทคนิคสามารถ:

ตรวจสอบสุขภาพเซ็นเซอร์จากระยะไกล รวมถึงแฟล็กการวินิจฉัย
ปรับเวลาการหน่วง เพื่อเพิ่มประสิทธิภาพการตอบสนองแบบไดนามิกโดยไม่ต้องเข้าถึงทางกลไก
กำหนดค่ากระแสสัญญาณเตือน (ปรับได้ 3.6-22.8 mA)
ดูพารามิเตอร์ที่สำคัญ เช่น ชั่วโมงการทำงานสะสม
ดำเนินการสอบเทียบระยะไกล โดยใช้การอ้างอิงแรงดันที่ทราบ
อัปเดตการกำหนดค่าอุปกรณ์ โดยไม่ขัดจังหวะสัญญาณ 4-20mA

การแก้ไขปัญหาทั่วไป

Symptom	Possible Cause	Solution
Zero drift over time	Temperature cycling, sensor aging	Perform zero calibration using three-button local procedure
Noisy or fluctuating signal	Turbulent flow, vibration, electrical interference	Increase damping time, check cable shielding, isolate from vibration
No output signal	Power supply failure, wiring issue, sensor failure	Check power supply voltage, verify wiring continuity, test current loop
Inaccurate reading	Span error, temperature effect, process condition change	Perform span calibration, verify temperature compensation, check for non-ideal gas behavior
Cannot communicate via HART/MODBUS	Incorrect addressing, cable issue, termination resistor missing	Verify device address, check cable connections, install termination resistors

ต้นทุนรวมของการเป็นเจ้าของ: เหตุใด SH308-M จึงมอบคุณค่าที่เหนือกว่า

แม้ว่า เครื่องส่งสัญญาณแรงดันไนโตรเจน SH308-M จะมีต้นทุนเริ่มต้นสูงกว่าเซนเซอร์พื้นฐาน แต่ ต้นทุนรวมในการเป็นเจ้าของ (TCO) ต่ำกว่าอย่างมีนัยสำคัญ:

การวิเคราะห์ TCO (ระยะเวลา 5 ปี)

Cost Factor	Basic Strain Gauge	SH308-M Series
Initial purchase	$300	$800
Calibration (4× quarterly vs 1× yearly)	$2,000	$500
Replacement due to failure (2 units vs 0)	$600	$0
Process downtime costs	$3,000	$500
Total 5-Year TCO	$5,900	$1,800

ผลลัพธ์: SH308-M มอบ TCO ต่ำลง 69% และประสิทธิภาพการวัดที่เหนือกว่า

คำถามที่พบบ่อยเกี่ยวกับการวัดความดันไนโตรเจน

ฉันต้องใช้ช่วงแรงดันเท่าใดสำหรับถังไนโตรเจน?

ถังไนโตรเจนมาตรฐานทำงานที่แรงดันประมาณ 15-20 MPa (2,200-2,900 psi) เมื่อเต็ม เราขอแนะนำเครื่องส่งสัญญาณช่วง 0-25 MPa หรือ 0-40 MPa พร้อมระบบป้องกันแรงดันเกิน 50 MPa เพื่อความปลอดภัย

เครื่องส่งสัญญาณตัวเดียวกันสามารถวัดไนโตรเจนทั้งของเหลวและก๊าซได้หรือไม่

SH308-M ไม่สามารถสัมผัสกับไนโตรเจนเหลวโดยตรงที่อุณหภูมิ -196°C ได้ สำหรับการใช้งานที่อุณหภูมิต่ำมาก ให้ติดตั้งเครื่องส่งสัญญาณบนเฟสไอเหนือไนโตรเจนเหลว หรือบนสายไนโตรเจนไอที่อุณหภูมิสูงกว่า -40°C

ฉันควรปรับเทียบเครื่องส่งสัญญาณแรงดันไนโตรเจนบ่อยเพียงใด

เสถียรภาพที่โดดเด่นของ SH308-M ช่วยให้สามารถสอบเทียบได้ทุกปีสำหรับการใช้งานส่วนใหญ่ กระบวนการสำคัญอาจต้องมีการตรวจสอบทุกครึ่งปี โปรดปฏิบัติตามข้อกำหนดระบบการจัดการคุณภาพ (ISO, GMP ฯลฯ) ของคุณเสมอ

ความแตกต่างระหว่างการวัดความดันแบบเกจและแบบสัมบูรณ์คืออะไร?

แรงดันเกจ วัดเทียบกับความดันบรรยากาศ (ใช้บ่อยที่สุดสำหรับระบบไนโตรเจน) แรงดันสัมบูรณ์ วัดเทียบกับสุญญากาศสมบูรณ์ (จำเป็นสำหรับการใช้งานสุญญากาศ และเมื่อความแปรผันของความดันบรรยากาศส่งผลต่อกระบวนการ)

ฉันสามารถใช้เครื่องส่งสัญญาณนี้ในบรรยากาศที่ระเบิดได้หรือไม่?

มีรุ่นที่ปลอดภัยและป้องกันการระเบิดให้เลือก โปรดติดต่อโรงงานเพื่อสอบถามการรับรอง ATEX, IECEx หรือ FM เฉพาะที่ตรงกับประเภทพื้นที่อันตรายของคุณ

อะไรเป็นสาเหตุที่ทำให้เครื่องส่งสัญญาณแรงดันไนโตรเจนล้มเหลว?

ความเสียหายที่พบบ่อย ได้แก่ ความเสียหายจากแรงดันเกิน (ป้องกันได้ด้วยการป้องกัน 50 MPa ของ SH308-M) ความชื้น (มาตรฐาน IP67 ป้องกันได้) ความเสียหายจากไฟกระชาก (ป้องกันด้วยการออกแบบวงจรภายใน) และแรงกระแทกทางกล การติดตั้งและการเลือกใช้งานที่เหมาะสมสามารถป้องกันความเสียหายส่วนใหญ่ได้

มาตรฐานและการปฏิบัติตามข้อกำหนดของอุตสาหกรรม

เครื่องส่งสัญญาณแรงดันไนโตรเจน SH308-M เป็นไปตามข้อกำหนดดังต่อไปนี้:

มาตรฐานความแม่นยำ: IEC 60770 (เครื่องส่งสัญญาณ), ASME B40.100 (เครื่องมือวัดแรงดัน)
ความปลอดภัยทางไฟฟ้า: IEC 61010-1, UL 61010-1
การปฏิบัติตาม EMC: IEC 61326-1 (สภาพแวดล้อมอุตสาหกรรม)
วัสดุ: NACE MR0175/ISO 15156 (บริการเปรี้ยว), FDA CFR 21.177 (สัมผัสอาหาร)
สารกึ่งตัวนำ: SEMI F20 (การควบคุมการปนเปื้อนของโลหะ)
คุณภาพ: การผลิต ISO 9001

บทสรุป: การเลือกโซลูชันการวัดความดันไนโตรเจนที่เหมาะสม

การวัดแรงดันไนโตรเจน ที่แม่นยำมีความสำคัญอย่างยิ่งยวดในทุกอุตสาหกรรม ตั้งแต่การผลิตเซมิคอนดักเตอร์ไปจนถึงบรรจุภัณฑ์อาหาร เครื่องส่งสัญญาณแรงดันไนโตรเจนซีรีส์ SH308-M ถือเป็นโซลูชันที่ดีที่สุด ซึ่งประกอบด้วย:

✓ ความแม่นยำระดับชั้นนำข

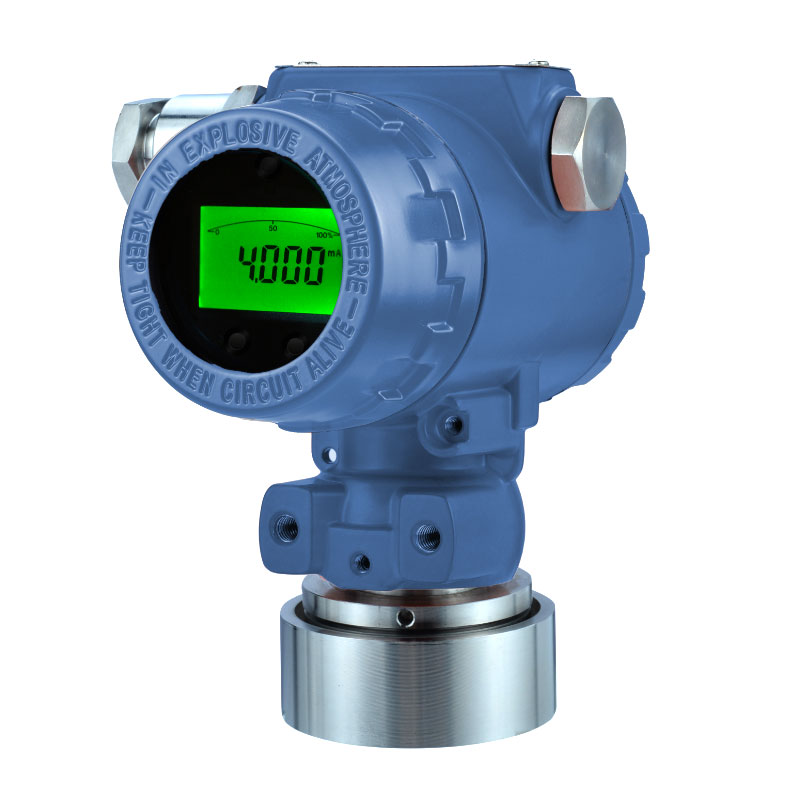

เครื่องส่งสัญญาณความดันไนโตรเจน (N2)

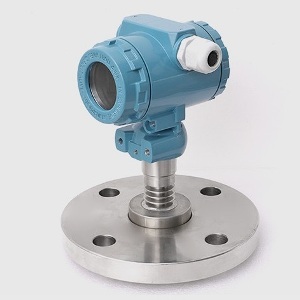

มาตรวัดความดันไดอะแฟรมซีลแบบติดตั้งหน้าแปลน

เครื่องวัดอัตราการไหลของมวลไนโตรเจนเหลว
