เครื่องส่งสัญญาณระดับเรดาร์

radar level measurement
เครื่องส่งสัญญาณระดับเรดาร์เป็นอุปกรณ์ที่ใช้สำหรับวัดระดับของเหลว เนื่องจากมีความแม่นยำและความถูกต้องสูง เครื่องส่งสัญญาณระดับแบบเรดาร์จึงใช้กันอย่างแพร่หลายในเชิงพาณิชย์

หลักการทำงาน

หลักการทำงานของเครื่องส่งสัญญาณระดับเรดาร์นั้นคล้ายคลึงกับเครื่องส่งสัญญาณระดับอัลตราโซนิกมาก และความแตกต่างเพียงอย่างเดียวคือตัวบ่งชี้ระดับเรดาร์ใช้คลื่นวิทยุแทนคลื่นอัลตราโซนิก เครื่องส่งสัญญาณนี้ประกอบด้วยสามส่วน
  • 1- เครื่องส่งสัญญาณ
  • 2- เสาอากาศ
  • 3- ตัวรับสัญญาณ

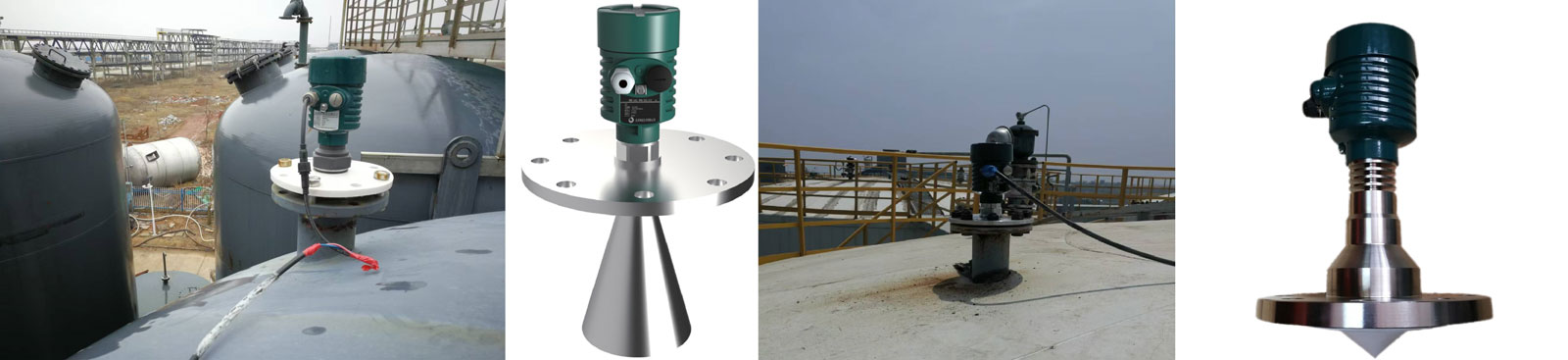

เครื่องส่งสัญญาณนี้ติดอยู่ที่ด้านบนของถังบรรจุของเหลวที่ต้องการวัด ส่วนเครื่องส่งสัญญาณของอุปกรณ์นี้จะปล่อยคลื่นที่เรียกว่าคลื่นวิทยุซึ่งคล้ายกับไมโครเวฟมาก ทันทีที่คลื่นแม่เหล็กไฟฟ้าเหล่านี้กระทบกับพื้นผิวของของเหลว คลื่นจะสะท้อนกลับในทิศทางตรงข้าม คลื่นเหล่านี้จะเข้าสู่เสาอากาศและรับรู้โดยเครื่องรับ จากนั้นจึงนำเวลาในการบินหรือเวลาที่คลื่นเหล่านี้ใช้เดินทางเป็นระยะทางที่กำหนดมาใช้ในการคำนวณระดับของของเหลว

ประเภทของเครื่องส่งสัญญาณระดับเรดาร์

เรดาร์บางรุ่นใช้ท่อนำคลื่นเพื่อนำคลื่นไปในทิศทางที่ถูกต้องของของเหลวในถัง ในขณะที่บางรุ่นปล่อยคลื่นความถี่สูงเหล่านี้ในพื้นที่เปิดโล่ง โดยอาศัยความแตกต่างนี้ เครื่องส่งสัญญาณเหล่านี้จึงแบ่งออกเป็น 2 ประเภท

1- เครื่องส่งสัญญาณระดับเรดาร์คลื่นนำทาง

เครื่องส่งสัญญาณเหล่านี้ใช้คลื่นนำทางเพื่อส่งคลื่นวิทยุและช่วยแก้ไขปัญหาการสูญเสียคลื่น โดยส่งคลื่นเป็นเส้นตรงไปยังพื้นผิวของเหลว จึงช่วยให้วัดค่าได้อย่างแม่นยำ

2- เครื่องส่งสัญญาณระดับเรดาร์แบบไม่สัมผัส

เครื่องส่งสัญญาณเรดาร์แบบไม่สัมผัสใช้เสาอากาศเพื่อกำหนดทิศทางของคลื่นและรับสัญญาณด้วย ดังนั้น เครื่องส่งสัญญาณเหล่านี้จึงมีโอกาสเกิดการสูญเสียสัญญาณได้ อย่างไรก็ตาม เครื่องส่งสัญญาณเหล่านี้มีโครงสร้างที่เรียบง่ายกว่าและการแพร่กระจายสัญญาณจะเกิดขึ้นในพื้นที่เปิดโล่ง

คุณสมบัติ

  • เซ็นเซอร์ระดับต่อเนื่อง - เรดาร์ปล่อยคลื่นแม่เหล็กไฟฟ้า และหัววัดแทบไม่ได้รับผลกระทบจากอุณหภูมิ แรงดัน แก๊ส ฯลฯ
  • การใช้งานที่หลากหลาย - สามารถใช้วัดของเหลว สารละลาย เมล็ดพืช ของแข็ง ผง ฯลฯ
  • ความสามารถในการตรวจจับไร้เสียงและปรับอัตโนมัติ
  • ความแม่นยำสูงกว่าในการวัดระยะทางสูงสุด 100 ฟุต
  • เครื่องส่งสัญญาณสามารถปรับเปลี่ยนแอมพลิจูดของคลื่นได้
  • สามารถวิเคราะห์รูปร่างของเสียงสะท้อนได้ด้วย
  • รูปร่างของถังและคุณลักษณะด้านสิ่งแวดล้อมอื่นๆ ไม่ส่งผลกระทบต่อการวัด

การประยุกต์ใช้งานของตัวแปลงสัญญาณระดับเรดาร์

การติดตั้งแบบไม่สัมผัสและจากบนลงล่าง รวมถึงความแม่นยำในการวัดทำให้เป็นอุปกรณ์วัดระดับที่มีประโยชน์มาก ดังนั้นเครื่องส่งสัญญาณเหล่านี้จึงใช้ในอุตสาหกรรมแปรรูปอาหาร การจัดการน้ำและเชื้อเพลิง อุตสาหกรรมการทำเหมือง อุตสาหกรรมการจัดการกรด การจัดการน้ำเกลือและน้ำเสีย และอุตสาหกรรมอื่นๆ เครื่องส่งสัญญาณระดับเหล่านี้มีศักยภาพสูงในการวัดระดับของเหลวที่กัดกร่อนและสะอาดในถัง

เซ็นเซอร์ระดับสำหรับของแข็ง

เครื่องส่งสัญญาณระดับเรดาร์ยังเป็น เซ็นเซอร์ระดับสำหรับของแข็ง ชนิดหนึ่ง สามารถวัดของแข็งจำนวนมาก ผง เมล็ดพืช แร่ ของแข็งที่เป็นเม็ด ตะกอน ฯลฯ ในไซโล ถัง ถังผง หรือภาชนะอื่น ๆ นอกจากนี้ยังเป็นเครื่องส่งสัญญาณระดับของแข็งราคาประหยัดสำหรับการตรวจจับระดับอย่างต่อเนื่อง เรดาร์ 26GHz เป็นเทคโนโลยีการวัดระดับของแข็งที่เชื่อถือได้ โดยการวัดระดับจะไม่ได้รับผลกระทบจากอุณหภูมิ ความดัน ฝุ่น หรือเสียงของของแข็ง

เครื่องส่งสัญญาณระดับเรดาร์คลื่นนำทาง

ภาพรวมของเครื่องส่งสัญญาณระดับแบบเรดาร์นำทาง

เครื่องส่งสัญญาณนี้เป็นเครื่องส่งสัญญาณระดับแบบเรดาร์ที่ใช้คลื่นนำทางในการแผ่คลื่นแม่เหล็กไฟฟ้าจากเครื่องส่งสัญญาณ จุดประสงค์ในการใช้เรดาร์คลื่นนำทางคือการส่งคลื่นอย่างเหมาะสมเพื่อหลีกเลี่ยงการสูญเสียสัญญาณที่อาจส่งผลต่อการวัด เซ็นเซอร์ระดับแบบเรดาร์นี้ติดตั้งไว้ที่ด้านบนของถังและจุ่มหัววัดลงในของเหลว ดังนั้นจึงไม่ใช่เครื่องมือวัดระดับแบบไม่ต้องสัมผัส คลื่นจะถูกปล่อยออกมาตามหัววัดระดับ และเมื่อกระทบกับพื้นผิวของของเหลว คลื่นจะสะท้อนกลับเข้าไปในขอบเขตของหัววัด หลักการทำงานโดยรวมจะเหมือนกับการส่งสัญญาณระดับด้วยเรดาร์

การประยุกต์ใช้งานของเครื่องส่งสัญญาณระดับ GWR

การควบคุมการนำคลื่นแม่เหล็กไฟฟ้าช่วยป้องกันการสูญเสียสัญญาณ และเพิ่มความแม่นยำในการวัดได้อย่างมาก เซ็นเซอร์วัดระดับเรดาร์แบบคลื่นนำทางนี้ใช้งานได้ดีในการวัดระดับอินเทอร์เฟซของของเหลว เช่น น้ำและน้ำมัน และยังวัดผ่านโฟมได้อีกด้วย อุปกรณ์เหล่านี้ไม่ได้รับผลกระทบจากความหนาแน่น อุณหภูมิ และแรงดันที่สูง และคุณภาพนี้จึงเหมาะกับการใช้งานที่หลากหลาย การใช้งานหลักของเครื่องส่งสัญญาณเหล่านี้ใช้ในอุตสาหกรรมน้ำมัน ก๊าซ ปิโตรเคมี และกระบวนการอื่นๆ
