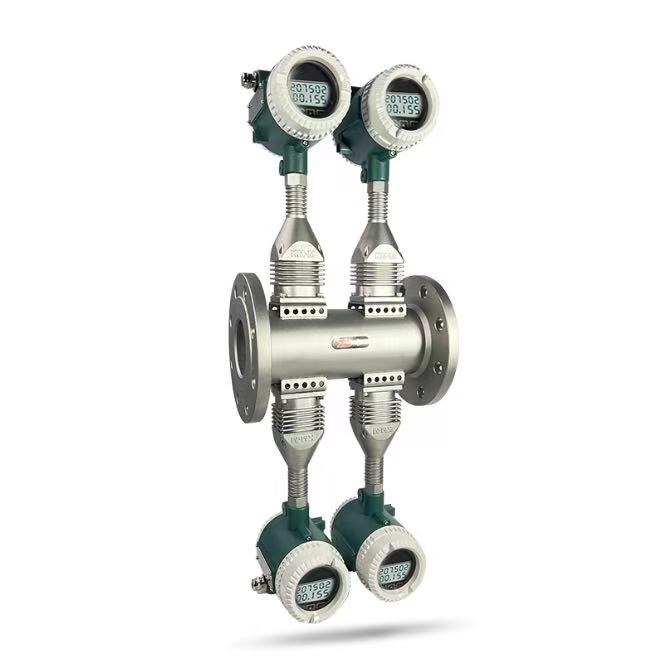

เครื่องวัดอัตราการไหลแบบกระแสน้ำวนรุ่น STLU-G

Related Products

เครื่องวัดอัตราการไหลของมวล Coriolis

การวัดอัตราการไหลของมวลโดยตรง
ความแม่นยำสูง: 0.1 %~0.2%
ยังวัดความหนาแน่น, อุณหภูมิ, แรงดันด้วย
สำหรับการวัดของเหลวทั้งหมด
เครื่องวัดอัตราการไหลของก๊าซ

เครื่องวัดการไหลของก๊าซที่แข็งแกร่งสำหรับก๊าซธรรมชาติ, แอลพีจี, วัดการไหลของก๊าซชีวภาพสอบถามรายละเอียดเพิ่มเติมราคามิเตอร์ก๊าซ TUF กับ EVC โดยตรงจากการผลิตในประเทศจีน

Silver Automation Instruments ได้เปิดตัวเครื่องวัดอัตราการไหลแบบ Vortex รุ่น STLU-G ซึ่งถือเป็นความก้าวหน้าทางเทคโนโลยีครั้งสำคัญเมื่อเทียบกับเครื่องวัดอัตราการไหลแบบเดิม เครื่องวัดอัตราการไหลแบบ Vortex รุ่นนี้ถือเป็นเครื่องวัดอัตราการไหลแบบ Vortex ที่ทันสมัยที่สุดรุ่นหนึ่งในตลาดจีน เครื่องวัดอัตราการไหลแบบ Vortex รุ่น STLU-G มาพร้อมคุณสมบัติและความสามารถอันล้ำสมัยที่ทำให้แตกต่างจากเครื่องวัดอัตราการไหลแบบเดิม ทำให้เป็นตัวเลือกอันดับต้นๆ สำหรับการใช้งานระดับไฮเอนด์ ด้วยการออกแบบที่ล้ำสมัยและประสิทธิภาพที่เหนือกว่า เครื่องวัดอัตราการไหลแบบ Vortex เหล่านี้จึงให้การวัดอัตราการไหลที่แม่นยำและเชื่อถือได้ ตอบสนองความต้องการของอุตสาหกรรมและการใช้งานต่างๆ

คุณสมบัติที่โดดเด่นของ เครื่องวัดอัตราการไหลแบบ Vortex รุ่น STLU-G

ความแม่นยำสูง: ความแม่นยำของของเหลว ±0.5~ ±1.5%, ความแม่นยำของก๊าซ ±0.5~ ±2.5%
ตัวเลือกอุณหภูมิสูงสูงสุดถึง 500°C
โครงสร้างแรงดันสูงสูงสุดถึง 450 บาร์
อัตราส่วนการเทิร์นดาวน์ขนาดใหญ่ มาตรฐาน 8:1~20:1 สูงสุด 30:1 หรือสูงกว่า
ความเร็วของเหลวขั้นต่ำสามารถอยู่ที่ 0.21 ม./วินาที และความเร็วแก๊สสามารถต่ำกว่านั้นได้ถึง 1.98 ม./วินาที
การสูญเสียแรงดันต่ำ
การเปลี่ยนเซ็นเซอร์การไหลในสถานที่โดยไม่ต้องหยุดการไหล

ภาพรวม

เครื่องวัดอัตราการไหลแบบเหนี่ยวนำที่แยกส่วนและทนต่อแผ่นดินไหวรุ่นใหม่ถือเป็นก้าวสำคัญระดับโลกในประวัติศาสตร์ของเครื่องวัดอัตราการไหลแบบเหนี่ยวนำ ตัวเรือนของเครื่องวัดอัตราการไหลใช้โครงสร้างแบบบูรณาการซึ่งแข็งแรง โดยไม่มีชิ้นส่วนปิดผนึก สกรูติดตั้ง หรือการรั่วไหล ช่วยให้มั่นใจได้ถึงความปลอดภัยและความน่าเชื่อถือ มีการติดตั้งระบบแยกส่วนและช่วยให้สามารถเปลี่ยนเซ็นเซอร์ในสถานที่ได้โดยไม่ต้องหยุดการไหล เซ็นเซอร์มีความต้านทานแผ่นดินไหวที่ยอดเยี่ยม รวมถึงแรงดันสูงและประสิทธิภาพอุณหภูมิสูง เครื่องส่งสัญญาณมีวงจรสแกนและประมวลผลสเปกตรัมสัญญาณอิเล็กทรอนิกส์ขั้นสูง ซึ่งช่วยเพิ่มความต้านทานแผ่นดินไหวให้เหมาะสมยิ่งขึ้น เซ็นเซอร์ให้การวัดที่แม่นยำ ช่วงกว้าง อัตราการไหลขั้นต่ำต่ำ ความปลอดภัย ความน่าเชื่อถือ ต้นทุนการดำเนินงานต่ำ และการสูญเสียแรงดันน้อยที่สุด ผลิตภัณฑ์นี้มีการใช้งานที่หลากหลายและได้กลายเป็น "เครื่องวัดอัตราการไหลสากล" อย่างแท้จริง เครื่องวัดอัตราการไหลแบบเหนี่ยวนำที่แยกส่วนและทนต่อแผ่นดินไหวนี้ได้รับความชื่นชอบจากนักออกแบบ ผู้กำหนดรายละเอียด และผู้ใช้หลากหลายกลุ่มอย่างแน่นอน

หลักการ

เครื่องวัดอัตราการไหลแบบเหนี่ยวนำเป็นเครื่องวัดอัตราการไหลแบบปริมาตรที่ทำงานโดยยึดตามหลักการของกระแสน้ำวนคาร์มัน ภายในตัวเรือนเครื่องวัดอัตราการไหลมีปริซึมสามเหลี่ยมที่เรียกว่าตัวบลัฟ เมื่อของเหลวไหลผ่านตัวบลัฟ โซนแรงดันต่ำจะก่อตัวขึ้นทั้งสองด้านของตัวบลัฟ ทำให้เกิดกระแสน้ำวนสลับกันไปมาในแต่ละด้าน ซึ่งเรียกว่ากระแสน้ำวนคาร์มัน ตามที่แสดงในรูปที่ 1.1 กระแสน้ำวนจะเรียงตัวไม่สมมาตรกันที่ปลายน้ำของตัวบลัฟ ความเร็วการไหลและอัตราการไหลแบบปริมาตรของเครื่องวัดอัตราการไหลแบบกระแสน้ำวนจะแปรผันโดยตรงกับความถี่ของกระแสน้ำวน เครื่องวัดอัตราการไหลแบบกระแสน้ำวนส่วนใหญ่ใช้สำหรับวัดการไหลของของเหลวในท่อส่งอุตสาหกรรม เช่น ก๊าซและไอระเหย เครื่องวัดนี้มีขนาดเล็ก มีช่วงการวัดที่กว้าง มีความแม่นยำสูง และแทบจะไม่ได้รับผลกระทบจากพารามิเตอร์ต่างๆ เช่น ความหนาแน่นของของเหลว แรงดัน อุณหภูมิ และความหนืด เมื่อวัดอัตราการไหลแบบปริมาตร เครื่องวัดนี้ไม่มีชิ้นส่วนกลไกที่เคลื่อนไหว ส่งผลให้มีความน่าเชื่อถือสูงและต้องการการบำรุงรักษาต่ำ พารามิเตอร์เครื่องมือสามารถคงความเสถียรได้เป็นเวลานาน

กำหนดให้: ความถี่ของกระแสน้ำวน f, ความเร็วของไหลเฉลี่ย V, ความกว้างของวัตถุทึบ d, เส้นผ่านศูนย์กลางภายในมิเตอร์วัดอัตราการไหล D สามารถหาความสัมพันธ์ได้ดังนี้:

ฟ = เซนต์ * วี / [(1-1.25*d/D)*d]
ที่ไหน:
f: ความถี่ของกระแสน้ำวน
V: ความเร็วการไหลของของไหล
d: ความกว้างของตัวหน้าผา
D: เส้นผ่านศูนย์กลางภายในของเครื่องวัดอัตราการไหล
เซนต์: หมายเลขสตรูฮาล

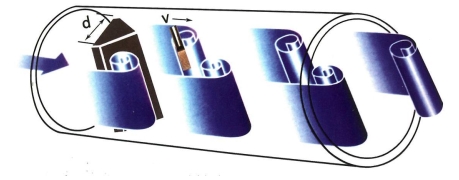

แผนผังแสดงหลักการทำงานของเครื่องวัดอัตราการไหลแบบวอร์เท็กซ์คาร์แมน

ข้อมูลจำเพาะทางเทคนิค

Process fluids	Liquids, Gas and Steam.
	Saturated steam can be regarded as single-phase fluid when its dryness is greater than 85%
Process temperature	Standard: -40～+250°C~350°C						Extended:>+350°C~500°C
Pressure rating	Standard:≤2.5MPa～4.0Mpa						Extended:>4.0MPa~45MPa
Accuracy	Liquid:	±0.5%	±1.0%				±1.5%
	Gas:	±0.5%	±1.0%				±1.5%	±2.5%
Turndown	Standard:8:1~20:1					Extended:≥30:1
Reynolds number	Standard:2x10⁴~7x106					Extended:1x104~7x106
Flow velocity	Liquid:0.21~7.6m/s Gas/steam standard velocity range：2~76m/s, extended <1.98m/s
Resistance factor	Full pipe type：Cd ≤2.4
Permitted max. vibration acceleration	0.5g-1.5g
Straight pipe length	Upstream straight pipe length ≥ 20D Downstream straight pipe length ≥ 5D
Pressure loss	△P=1.29ρV2 ρ:density (kg/m3)，V:velocity(m/s)
Minimum upstream pressure (liquids)	Pmin≥2.7ΔP+1.3P0 P0: liquid vapor pressure at operating conditions (Pa)
Protection rating	Standard: IP65				Extended: IP68
Ex mark	Intrinsically safe type: Ex ia IIC T1~T4 Ga
Ambient conditions	Ambient temperature			-40~+55°C non-explosion-protected areas
				-20~+55°C explosion-protected areas
	Relative humidity			non-condensing
	Atmospheric pressure			86~106kPa
Power supply	Pulse: 12VDC~+24VDC Current:+24VDC 4-20mA Battery: 3.6V
Power	<1w
Output signals	Frequency/pulse output: 2~3,000Hz low level ≤1V high level ≥5V
	2 wires, 4~20mA output: For exploration-protected type, load resistance ≤300Ω For non-exploration-protected type, load resistance ≤500Ω
Display	Flow rate, volume flow, flow unit, flow percentage, etc.
Communication protocol	HART、Modbus RTU(RS485)
Electrical Conduit	M20*1.5 (F)
	1/2”-14 NPT (F)
Body & bluff body	Standard Material：304 SS

การเลือกแบบจำลอง
