เครื่องบันทึกแบบไร้กระดาษ 8 ช่อง

ที่มาของเครื่องบันทึกเสียงแบบไร้กระดาษ 8 ช่องสัญญาณ

เครื่องบันทึกเป็นอุปกรณ์เสริมที่พบได้ทั่วไปในเครื่องมือวัดอัตโนมัติ

แม้ว่าระบบควบคุมด้วยคอมพิวเตอร์จะเข้ามาแย่งส่วนแบ่งตลาดเครื่องบันทึกข้อมูลไปบ้างแล้ว แต่เครื่องบันทึกข้อมูลแบบกระดาษก็ยังคงถูกใช้อย่างแพร่หลายในอุปกรณ์ขนาดเล็กและขนาดกลางหลายประเภท และคาดการณ์ได้ว่าเครื่องบันทึกข้อมูลแบบกระดาษจะไม่ถูกแทนที่ด้วยคอมพิวเตอร์อย่างสมบูรณ์ในระยะเวลาอันยาวนาน ในปัจจุบัน เครื่องบันทึกข้อมูลแบบกระดาษเชิงกลที่ใช้กันอย่างแพร่หลายมีปัญหาหลายประการ เช่น ภาระงานบำรุงรักษาประจำวันสูง ต้นทุนการดำเนินงานสูง ความน่าเชื่อถือต่ำ การใช้งานที่ไม่ยืดหยุ่น และความไม่สามารถประมวลผลและใช้ประโยชน์จากข้อมูลได้อย่างมีประสิทธิภาพ

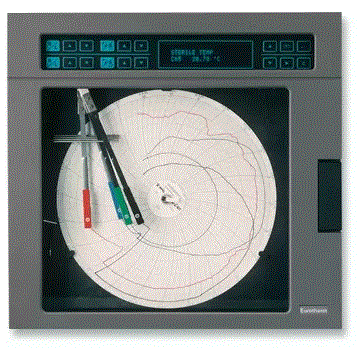

เครื่องบันทึกกระดาษมีงานบำรุงรักษาจำนวนมาก

ดังนั้น ผู้ผลิตเครื่องบันทึกแบบไร้กระดาษจำนวนมากจึงมุ่งมั่นที่จะใช้เทคโนโลยีใหม่ ๆ เพื่อปรับปรุงประสิทธิภาพของเครื่องบันทึก เช่น เทคโนโลยีไมโครคอมพิวเตอร์ เทคโนโลยีหัวพิมพ์ความร้อน เทคโนโลยีอิงค์เจ็ท เป็นต้น ตั้งแต่ทศวรรษ 1990 เป็นต้นมา ด้วยการพัฒนาเทคโนโลยีวงจรรวมขนาดใหญ่พิเศษและเทคโนโลยีจอแสดงผลกราฟิกคริสตัลเหลว ผู้ผลิตเครื่องมืออัตโนมัติรายใหญ่ในต่างประเทศได้เริ่มพัฒนาเครื่องบันทึกรุ่นใหม่ นั่นคือ เครื่องบันทึกแบบไร้กระดาษและไม่ต้องจดบันทึก การปรากฏตัวของเครื่องบันทึกดังกล่าวได้สร้างความสนใจอย่างมากจากผู้ใช้และผู้ผลิตเครื่องมือในประเทศ และยังบ่งชี้ถึงการมาถึงของยุคการบันทึกแบบไร้กระดาษอีกด้วย ด้วยเหตุนี้ เครื่องบันทึกแบบไร้กระดาษ 8 ช่องจึงได้รับการพัฒนาขึ้น

สถานะการพัฒนาเครื่องบันทึกเงินสดแบบไร้กระดาษในต่างประเทศ

ประมาณปี 1992 บริษัทต่างชาติหลายแห่งได้เปิดตัวเครื่องบันทึกข้อมูลแบบไร้กระดาษ ซึ่งที่โดดเด่นที่สุดคือ เครื่องบันทึกข้อมูลแบบไร้กระดาษ Datavis A จาก Hartmann Laon (H&B) ในเยอรมนี และเครื่องบันทึกข้อมูลแบบไร้กระดาษจาก Panny&Giles Teletrend ในสหราชอาณาจักร เครื่องบันทึกข้อมูลแบบไร้กระดาษ Teletrend 2 มีขนาดมาตรฐาน 144 × 144 มม. และมาพร้อมกับไดรฟ์ดิสก์ขนาด 3.5 นิ้วที่ใช้งานร่วมกับพีซีได้อย่างสมบูรณ์ สามารถถ่ายโอนหรือบันทึกข้อมูลจากตารางไปยังดิสก์ได้อย่างง่ายดาย และสามารถจัดเก็บข้อมูลการทำงานได้ตั้งแต่ 1 วันถึง 640 วัน (ขึ้นอยู่กับช่วงเวลาการบันทึก) มีฟังก์ชันแสดงกราฟแท่ง 4 ช่องสัญญาณ จอแสดงผลดิจิทัล และกราฟแนวโน้มระยะกลาง สามารถเลือกโหมดการทำงานของเครื่องบันทึกกราฟแบบไร้กระดาษได้ผ่านการกำหนดค่าซอฟต์แวร์ คุณสมบัติที่สำคัญที่สุดคือการใช้หลอดออสซิลโลสโคปสีเป็นจอแสดงผล ซึ่งมีฟังก์ชันการแสดงผลสี

เครื่องบันทึกข้อมูลแบบไร้กระดาษ Datavis A ของ H&B (³) ใช้ตัวเรือนขนาดเล็ก 72 × 144 มม. และหน้าจอแสดงผล LCD ขาวดำความละเอียด 92 × 200 พิกเซล รองรับการรับสัญญาณมาตรฐานได้ 4 ช่องสัญญาณ และมีฟังก์ชันหลัก 3 อย่าง ได้แก่ การแสดงแผนภูมิแท่ง การแสดงผลแบบดิจิทัล และการแสดงแนวโน้มในอดีต สามารถตั้งค่าและใช้งานได้ตามปกติด้วยคำแนะนำภาษาเยอรมัน อังกฤษ หรือฝรั่งเศส พร้อมอินเทอร์เฟซการสื่อสารมาตรฐาน

ประเทศจีนกำลังพัฒนาเครื่องบันทึกแบบไร้กระดาษ

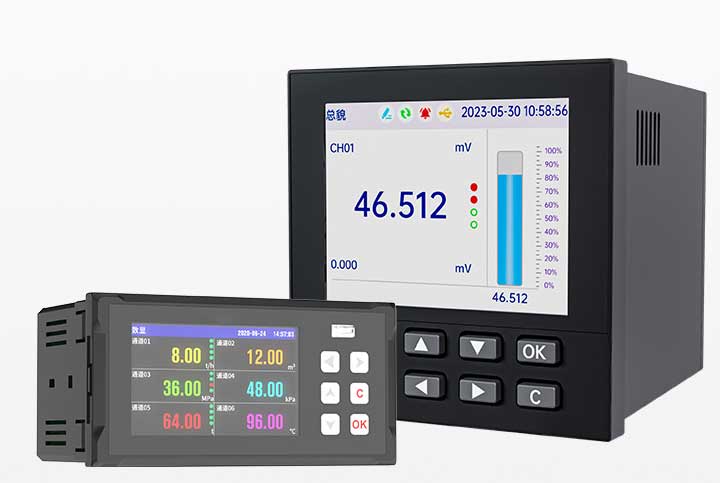

เครื่องบันทึกแบบไร้กระดาษของจีนกำลังพัฒนาอย่างรวดเร็ว

การพัฒนา เครื่องบันทึกข้อมูลแบบไร้กระดาษในประเทศจีน เกิดขึ้นพร้อมๆ กับในต่างประเทศ ศูนย์วิจัยวิศวกรรมระบบอัตโนมัติอุตสาหกรรมแห่งชาติ มหาวิทยาลัยเจ้อเจียง เป็นผู้นำในการลงทุนกำลังคนและทรัพยากรจำนวนมากในการพัฒนาเครื่องบันทึกแบบไร้กระดาษในช่วงต้นทศวรรษ 1990 และแล้วเสร็จในเดือนมิถุนายน 1994 เข้าสู่ขั้นตอนการทดลองใช้งานภาคสนาม เริ่มการผลิตจำนวนมากในปี 1995 และวางจำหน่ายในตลาดภายในประเทศ นับตั้งแต่นั้นเป็นต้นมา ก็ได้มีการคิดค้นเครื่องบันทึกข้อมูล 8 ช่องสัญญาณขึ้นมา

การสร้างเครื่องบันทึกข้อมูลดิจิทัล 8 ช่องสัญญาณ

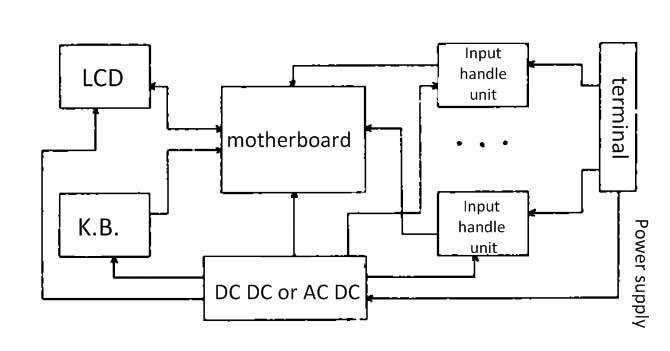

เครื่องบันทึกแบบไร้กระดาษ 8 ช่องสัญญาณ ประกอบด้วยส่วนประกอบหลัก 5 ส่วน

ก. เมนบอร์ด: เมนบอร์ดมี CPU, ROM 32K, RAM 512K เป็นต้น

ข. หน้าจอแสดงผลกราฟิก LCD: ใช้หน้าจอแสดงผลกราฟิกขาวดำที่มีไฟแบ็คไลท์ สามารถใช้งานได้ในที่มืด

ค. แป้นพิมพ์: แป้นพิมพ์แบบเมมเบรนที่มีปุ่มบางปุ่มสำหรับใช้ในการตั้งค่าและฟังก์ชันการทำงานปกติ

d. หน่วยจ่ายไฟ: รองรับไฟ 24VDC หรือ 220VAC 50Hz โดยมีกำลังไฟน้อยกว่า 5W

e. หน่วยประมวลผลสัญญาณเข้า: สัญญาณเข้าสูงสุด 8 ช่องจะถูกประมวลผลผ่านเฟส หลังจากประมวลผลโดยหน่วยประมวลผลสัญญาณเข้าที่เกี่ยวข้องแล้ว จะกลายเป็นสัญญาณมาตรฐานภายในที่เป็นหนึ่งเดียว หน่วยประมวลผลสัญญาณเข้าทั้งหมดใช้ระบบอินพุตแบบแยกส่วน และมีฟังก์ชันปรับค่าศูนย์และช่วงค่า

เครื่องบันทึกข้อมูล 8 ช่องสัญญาณ ฟังก์ชันและพารามิเตอร์ทางเทคนิค

ก. อินพุต สัญญาณอินพุต: เครื่องบันทึกแบบไร้กระดาษ 8 ช่องสัญญาณ ช่วยให้สามารถป้อนสัญญาณได้ทุกประเภทโดยตรง สัญญาณอินพุตประกอบด้วย: 0-10mA, 0-5V, 4-20mA, 0-20mA, 1-5VDC, เทอร์โมคัปเปิล (E, K, S, B ฯลฯ), เทอร์มิสเตอร์ (Pt100, Cu50) และสัญญาณความถี่ ช่องสัญญาณอินพุตสามารถผสมผสานได้อย่างอิสระโดยผู้ใช้ และอนุญาตให้ป้อนสัญญาณประเภทต่างๆ สำหรับแต่ละจุดได้

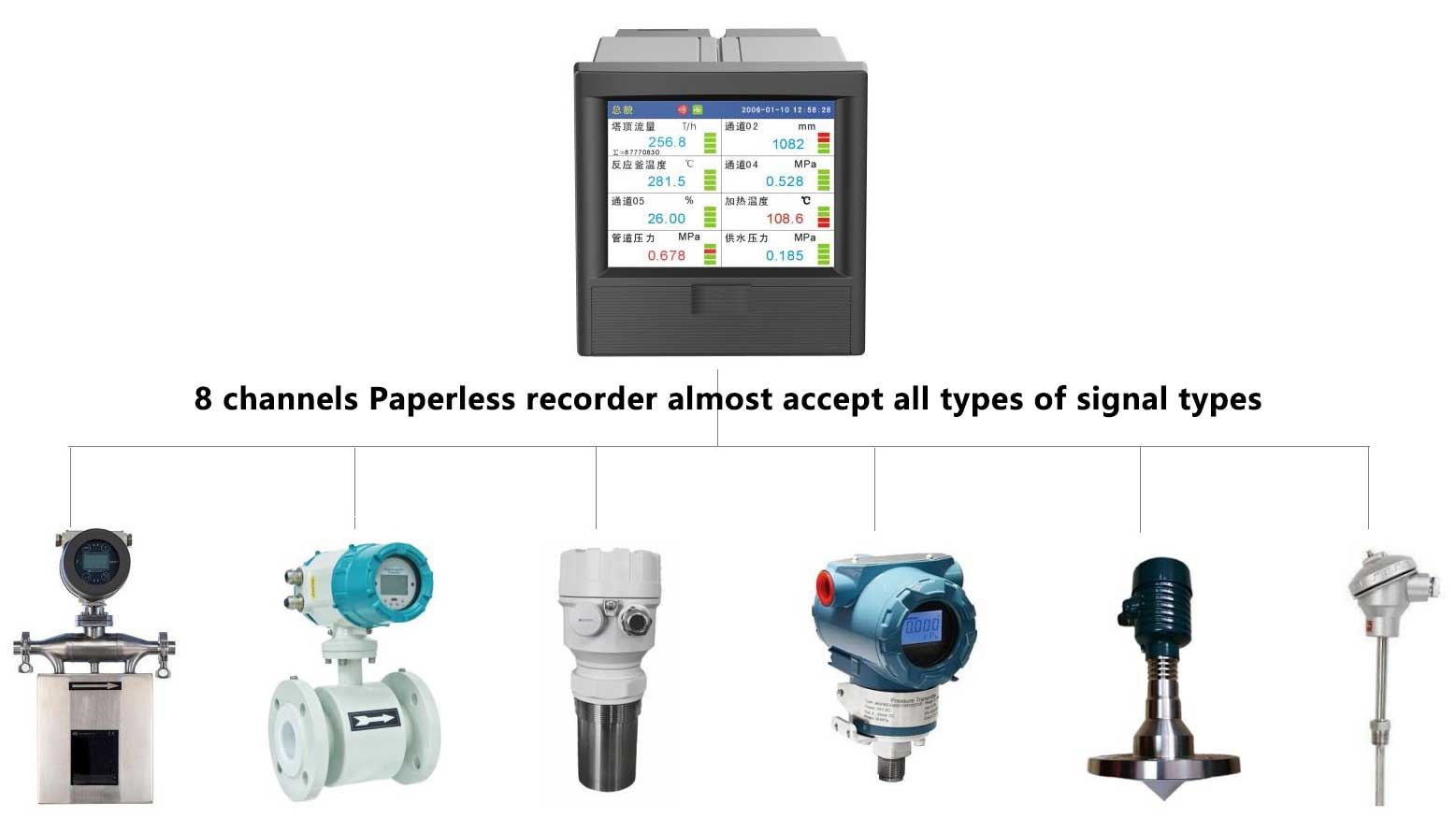

เครื่องบันทึกแบบไร้กระดาษ 8 ช่องสัญญาณ รองรับสัญญาณเกือบทุกประเภท

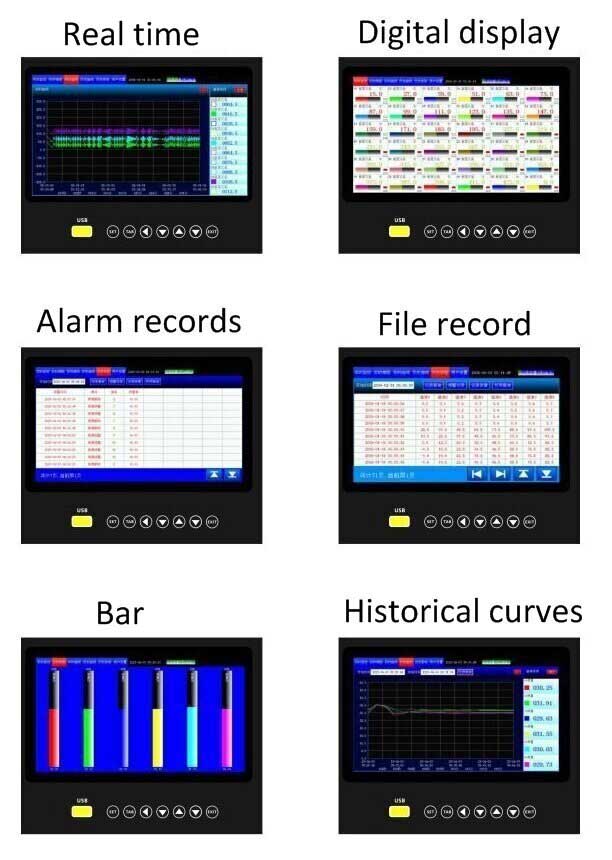

b. การแสดงผลแบบคู่ ช่องสัญญาณเดียวกันสามารถแสดงผลได้ทั้งในรูปแบบเปอร์เซ็นต์และปริมาณ ทำให้สะดวกมากในการตรวจสอบค่าพารามิเตอร์ต่างๆ

ค. การแสดงผลแนวโน้มแบบเรียลไทม์ สามารถแสดงกราฟสองเส้นพร้อมกันได้ในหน้าเดียวกัน สามารถเลือกช่วงเวลาการบันทึกที่แตกต่างกันได้ผ่านการตั้งค่า และสามารถปรับมาตราส่วนเวลาเพื่อซูมเข้าหรือซูมออกได้ตลอดเวลา

d. การแสดงแนวโน้มในอดีต โดยสามารถเรียกดูเส้นกราฟแนวโน้มได้ตามช่วงเวลาการบันทึกที่แตกต่างกัน ตั้งแต่ไม่กี่วันจนถึงหลายเดือน และการเรียกดูที่สั้นที่สุดสามารถทำได้ภายใน 40 วินาที ตั้งแต่ต้นจนจบ

e. แผนภูมิแท่ง แผนภูมิแท่งแสดงผล 8 ช่อง สะดวกต่อการสังเกตจากระยะไกล และยังมีเครื่องหมายแสดงการตั้งค่าสัญญาณเตือนขีดจำกัดบนและล่าง ซึ่งช่วยให้เข้าใจสถานการณ์สัญญาณเตือนของแต่ละช่องได้ทันท่วงที

f. แสดงกราฟในโหมดไดนามิกเต็มรูปแบบ ภายใต้ความละเอียดที่จำกัด ระบบจะซูมเข้าหรือออกโดยอัตโนมัติตามความผันผวนจริงของแต่ละช่องสัญญาณ เพื่อให้มั่นใจได้ถึงความแม่นยำในการแสดงผลสูงสุด

g. ฟังก์ชันแสดงผลดิจิทัล สามารถแสดงแผนภูมิแท่งแนวนอนสองแผนภูมิ หมายเลขแท็ก และค่าการวัดสี่หลักขนาด 20 × 20 มม. (ปริมาณทางวิศวกรรม) ของสองช่องสัญญาณบนหน้าจอเดียวกันได้ และมีฟังก์ชันการแสดงผลแบบวนซ้ำอัตโนมัติและแบบแมนนวล

h. ฟังก์ชันการแจ้งเตือน เครื่องบันทึกกระบวนการทั้ง 8 ช่องมีฟังก์ชันการแจ้งเตือนขีดจำกัดบนและล่าง และสามารถตั้งค่าการแจ้งเตือนขีดจำกัดบนและล่างได้ตามต้องการผ่านการตั้งค่า การแจ้งเตือนของช่องใดๆ จะแสดงเป็นภาษาอังกฤษบนหน้าจอแสดงแนวโน้มแบบเรียลไทม์ และหน้าสัมผัสการแปลงสัญญาณแจ้งเตือนจะสลับ ทำให้เชื่อมต่อกับระบบแจ้งเตือนได้ง่าย

i. การกำหนดค่า ฟังก์ชันการกำหนดค่ามีหน้าจอการกำหนดค่าที่แปลเป็นภาษาท้องถิ่นอย่างสมบูรณ์ 3 หน้าจอ ซึ่งสามารถกำหนดค่าได้โดยไม่ต้องฝึกอบรม ฟังก์ชันการกำหนดค่าประกอบด้วย:

• การกำหนดค่าหน้าเพจ: เลือกสองช่องสัญญาณใดก็ได้จากทั้งหมด 8 ช่องสัญญาณ
สามารถแสดงผลบนหน้าเดียวกันได้
• ช่วงเวลาบันทึก: แบ่งออกเป็น 9 ระดับ คือ 1/2/4/8/20/40
วินาทีและ 1/2/4 นาที
• จำนวนช่องสัญญาณ: 2/4/6/8 ช่องสัญญาณ
• ประเภทสัญญาณอินพุต
• ช่วงการวัด
• ขีดจำกัดบนและล่างของสัญญาณเตือน
• ค่าคงที่เวลาในการกรองอินพุต
·เป็นการถอนรากใช่ไหม
• นาฬิกา: ปี/เดือน/วัน, ชั่วโมง/นาที/วินาที
·การแก้ไขรหัสผ่านผู้ใช้

j. การบันทึกข้อมูล แต่ละช่องสัญญาณสามารถบันทึกข้อมูลได้ 61,440 จุด รวมทั้งหมด 491,520 จุด ใน 8 ช่องสัญญาณ ระยะเวลาในการจัดเก็บข้อมูลขึ้นอยู่กับช่วงเวลาการบันทึก ซึ่งมีตั้งแต่ขั้นต่ำ 17 ชั่วโมง ถึงสูงสุด 170 วัน ยิ่งช่วงเวลาการบันทึกนานเท่าใด ระยะเวลาในการจัดเก็บข้อมูลก็จะยิ่งนานขึ้นเท่านั้น

k. ระบบป้องกันไฟดับ ข้อมูลที่บันทึกไว้และข้อมูลการตั้งค่าทั้งหมดจะไม่สูญหายเนื่องจากไฟดับ โดยมีระยะเวลาป้องกันสูงสุดถึงหกเดือน

1. นาฬิกาเวลาจริง ตารางนี้แสดงนาฬิกาปฏิทินอายุร้อยปีที่ยังคงบอกเวลาได้ตามปกติแม้หลังไฟฟ้าดับ

ม. การสื่อสาร มีพอร์ตการสื่อสารสองพอร์ต คือ RS-232C หรือ RS-485 ซึ่งสามารถแลกเปลี่ยนข้อมูลกับคอมพิวเตอร์ทั่วไปได้อย่างง่ายดาย ตามความต้องการของผู้ใช้ สามารถจัดหาซอฟต์แวร์ประมวลผลสำหรับพีซีได้ รวมถึงโมดูลการทำงานต่างๆ เช่น การพิมพ์ตาราง การพิมพ์กราฟ การวิเคราะห์ข้อมูล การแสดงผลกราฟ และการบันทึกข้อมูล ปัจจุบัน silverinstruments.com จำหน่ายเครื่องบันทึกแบบไร้กระดาษ E-thernet 8 ช่องสัญญาณ

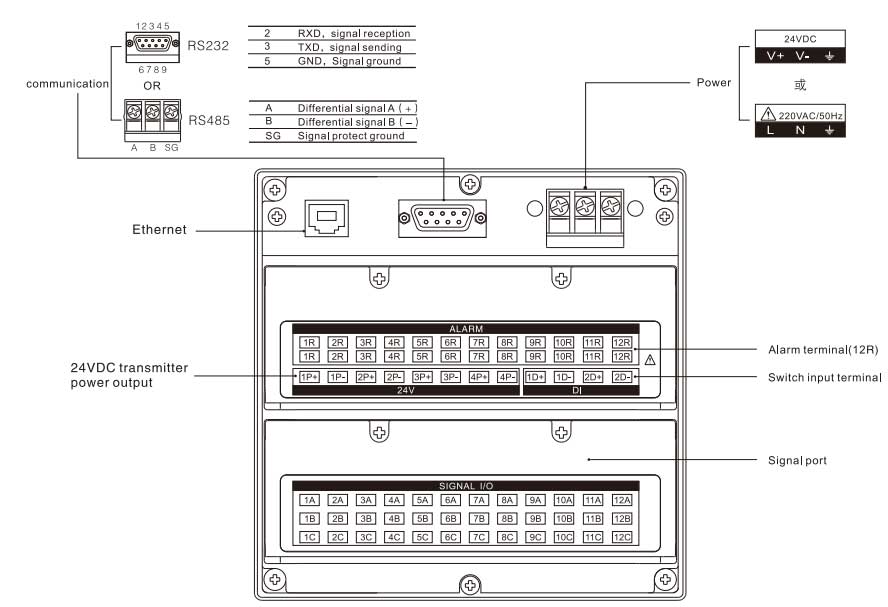

การสื่อสาร RS485 หรือ RS232

n. การเข้ารหัส ระบุรหัสผ่าน 6 หลัก การแก้ไขข้อมูลการกำหนดค่าและการรีเซ็ตรหัสผ่านจะต้องทำโดยการป้อนรหัสผ่านนี้เท่านั้น

o. ความแม่นยำในการแสดงผลปริมาณทางวิศวกรรมแบบเรียลไทม์ ± 0.1% ความแม่นยำในการแสดงผลเส้นโค้ง ± 0.4% ความแม่นยำในการเรียกคืนข้อมูล ± 0.4% กราฟแท่ง ± 0.5%

เครื่องบันทึกแบบไม่ใช้แผนภูมิ 8 ช่องสัญญาณ พร้อมไฟแบ็คไลท์ มีฟังก์ชันไฟแบ็คไลท์ ช่วยให้ใช้งานได้ในที่มืดสนิทหรือสภาพแวดล้อมที่มีแสงสลัว

ถาม: แหล่งจ่ายไฟ: DC 24V ± 10%, 200mA; AC 220V ± 10%, 5VA, 50Hz

ขนาด: 144 × 144 × 249 มม. หรือใหญ่กว่านั้น

คุณลักษณะและการใช้งานของเครื่องบันทึกแบบไร้กระดาษ 8 ช่องสัญญาณ

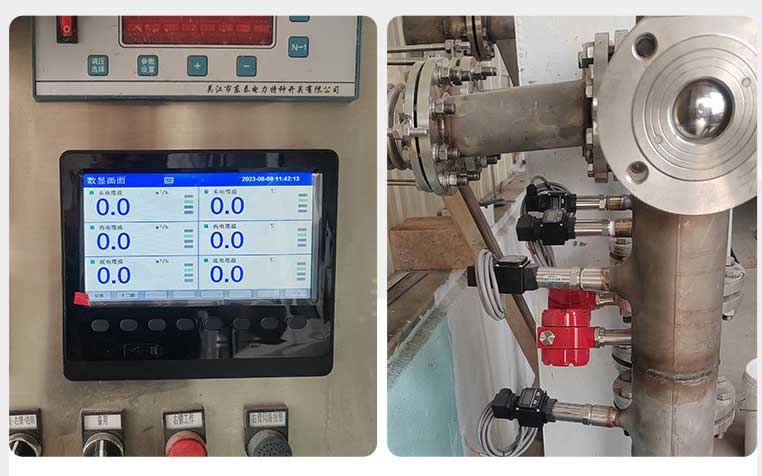

การใช้งานเครื่องบันทึกแบบไร้กระดาษที่หลากหลาย

เครื่องบันทึกแบบไร้กระดาษที่มีช่องรับสัญญาณ 8 ช่อง เป็นเครื่องบันทึกยุคใหม่ที่ผสานรวมเทคโนโลยีไมโครโปรเซสเซอร์ หน่วยความจำความจุสูงพิเศษ และเทคโนโลยีจอแสดงผล LCD แบบกราฟิก จึงมีคุณลักษณะที่โดดเด่นมาก:

ความน่าเชื่อถือสูง
เครื่องบันทึกกระดาษแบบดั้งเดิมมักอาศัยเซอร์โวไดรฟ์และกลไกการส่งกำลัง ทำให้เป็นเครื่องมือที่มีอัตราการเสียสูงสุดและภาระงานบำรุงรักษามากที่สุดในบรรดาเครื่องมือรองทั้งหมด ในทางกลับกัน เครื่องบันทึกแบบไร้กระดาษและไร้การจดบันทึกทำให้เครื่องบันทึกเป็นเครื่องมืออิเล็กทรอนิกส์อย่างสมบูรณ์ โดยไม่มีส่วนประกอบการส่งกำลังเชิงกลอยู่ภายใน และความน่าเชื่อถือจะได้รับการปรับปรุงอย่างมาก

ไม่จำเป็นต้องบำรุงรักษาประจำวันสำหรับเครื่องบันทึกแผนภูมิแบบไร้กระดาษอุตสาหกรรม 8 ช่องสัญญาณ
เครื่องบันทึกข้อมูลทั่วไปไม่สามารถทำงานได้โดยปราศจากกระดาษและปากกา ซึ่งเป็นวัสดุสิ้นเปลืองที่ต้องเปลี่ยนบ่อย ทำให้ภาระงานบำรุงรักษาประจำวันเพิ่มขึ้น แต่เครื่องบันทึกข้อมูลแบบไร้กระดาษที่มีช่องรับสัญญาณ 8 ช่อง ช่วยขจัดปัญหาการใช้กระดาษและปากกาได้อย่างสิ้นเชิง ทำให้ไม่จำเป็นต้องเปลี่ยนกระดาษและปากกาอีกต่อไป ช่วยลดภาระงานของเจ้าหน้าที่ควบคุมเครื่องมือได้อย่างมาก

ค่าใช้จ่ายในการดำเนินงานรายวันเป็นศูนย์
ค่าใช้จ่ายในการใช้งานประจำวันของเครื่องบันทึกเสียงทั่วไปนั้นประกอบด้วยสองส่วนหลักๆ คือ ส่วนแรกคือการเปลี่ยนกระดาษและปากกา ซึ่งคิดเป็นสัดส่วนที่ค่อนข้างมาก เช่น เครื่องบันทึกเสียงแบบอิงค์เจ็ทรุ่นล่าสุดที่วางจำหน่ายในตลาด ซึ่งต้องเปลี่ยนหัวพิมพ์อิงค์เจ็ทสองหัวและกระดาษบันทึกเสียงหนึ่งกล่องต่อปี รวมเป็นเงินประมาณ 2,000 หยวน ส่วนที่สองคือการเปลี่ยนและบำรุงรักษาชิ้นส่วนกลไกที่เคลื่อนไหวได้ ส่วนอุปกรณ์บันทึกเสียงแบบไร้กระดาษและอุปกรณ์จดบันทึกนั้นไม่จำเป็นต้องเสียเงินในการเปลี่ยนกระดาษและปากกา และอายุการใช้งานของชิ้นส่วนอิเล็กทรอนิกส์นั้นยาวนานกว่าชิ้นส่วนกลไกที่เคลื่อนไหวได้มาก ภายในระยะเวลาการใช้งานปกติ จึงไม่จำเป็นต้องเสียเงินในการเปลี่ยนชิ้นส่วนอิเล็กทรอนิกส์เหล่านั้น

ความหลากหลายเชิงหน้าที่
นี่เป็นเรื่องที่ชัดเจน ดังที่กล่าวไว้ก่อนหน้านี้ เครื่องบันทึกแผนภูมิแบบไร้กระดาษ 8 ช่องสัญญาณ เป็นผลิตภัณฑ์ที่ผสานรวม CPU หน่วยความจำความจุสูงพิเศษ และเทคโนโลยีการแสดงผลกราฟิกแบบเหลวเข้าด้วยกัน มีฟังก์ชันการทำงานที่เหนือกว่าเครื่องบันทึกทั่วไปอย่างไม่มีใครเทียบได้:
ก. ฟังก์ชันแสดงผลแบบแท่งความละเอียดสูง
ข. ฟังก์ชันแสดงผลดิจิทัลพร้อมขนาดตัวอักษรขนาดใหญ่
ค. ฟังก์ชันเรียกคืนเส้นโค้งที่สะดวกและแม่นยำสูง
d. ฟังก์ชันการบีบอัดและการขยายเพื่อแสดงเส้นโค้ง
e. อินเทอร์เฟซการตั้งค่าที่เป็นมิตรอย่างยิ่ง
ฉ. สร้างเงื่อนไขสำหรับการประมวลผล การปรับปรุง และการใช้ประโยชน์จากข้อมูล เช่น การวิเคราะห์ระบบ การสร้างแบบจำลอง เป็นต้น

ประสิทธิภาพสูงแต่ราคาประหยัด
เนื่องจากมีฟังก์ชันการทำงานที่แข็งแกร่งและไม่จำเป็นต้องมีค่าใช้จ่ายในการใช้งานรายวัน ราคาการใช้งานโดยรวมจึงต่ำกว่าเครื่องบันทึกทั่วไปมาก
เนื่องจากมีข้อดีมากมาย เครื่องบันทึกแบบไม่ใช้แผนภูมิจึงได้รับความสนใจอย่างมากจากผู้ใช้ และคาดการณ์ได้ว่าในอนาคตอันใกล้จะได้รับการยอมรับอย่างกว้างขวางจากผู้ใช้
