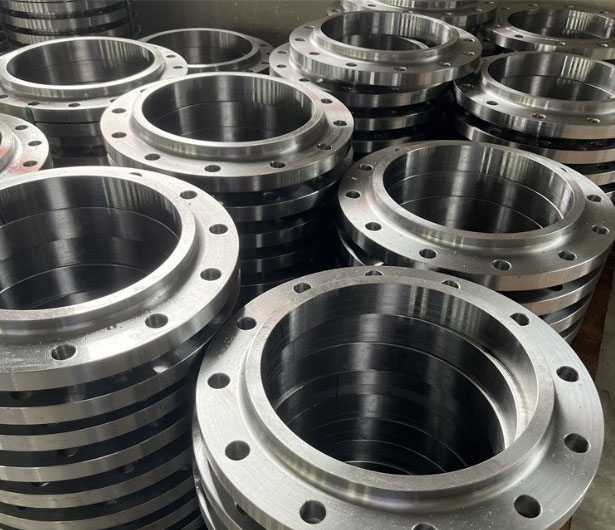

ระดับแรงดันหน้าแปลน ANSI สำหรับมิเตอร์วัดการไหล: PSI, Bar และเทียบเท่า DIN
คำตอบด่วนมาตรฐานหน้าแปลน ANSI (150, 300, 600, 900, 1500, 2500) เป็นค่าพิกัดที่ไม่มีหน่วย ไม่ใช่ค่าความดันโดยตรง ที่อุณหภูมิอ้างอิงมาตรฐาน 100 องศาฟาเรนไฮต์ หน้าแปลนเหล็กกล้าคาร์บอน Class 150 มีค่าพิกัด 285 psi (ประมาณ 19.6 บาร์) และค่าพิกัดจะเพิ่มขึ้นเป็น 6,170 psi (ประมาณ 425 บาร์) ที่ Class 2500 หน้าแปลนสแตนเลสจะมีค่าพิกัดต่ำกว่าเล็กน้อยใน Class เดียวกันเนื่องจากเส้นโค้งความแข็งแรงของวัสดุ ไม่มีค่าที่ตรงกับมาตรฐาน DIN PN อย่างแน่นอน ดังนั้นมิเตอร์วัดการไหล Class 300 และมิเตอร์วัดการไหล PN50 จึงใกล้เคียงกัน แต่ไม่สามารถใช้แทนกันได้โดยไม่ต้องตรวจสอบวงกลมรูยึดและการเจาะรู |
นี่คือจุดที่วิศวกรหลายคนที่เพิ่งเริ่มเลือกใช้เครื่องวัดการไหลมักจะสับสน คลาส 150 ไม่ได้หมายความว่า 150 psi ตัวเลขคลาสเป็นค่าที่ไม่มีหน่วยกำหนดโดย ASME B16.5 และค่าความดันที่แท้จริงขึ้นอยู่กับวัสดุของหน้าแปลนและอุณหภูมิในการทำงาน ตัวเลขด้านล่างนี้ใช้ที่อุณหภูมิ 100 องศาฟาเรนไฮต์ ซึ่งเป็นจุดอ้างอิงอุณหภูมิแวดล้อมที่ข้อมูลจำเพาะของเครื่องวัดการไหลส่วนใหญ่ระบุไว้ หากเพิ่มอุณหภูมิในการทำงาน หน้าแปลนคลาส 600 เดียวกันจะรับความดันได้น้อยกว่าค่าที่ระบุไว้ที่อุณหภูมิแวดล้อมอย่างเห็นได้ชัด
เรื่องนี้มีความสำคัญโดยตรงต่อการเลือกเครื่องวัดอัตราการไหล ลูกค้าที่สั่งซื้อเครื่องวัดแบบ Coriolis หรือแบบ Vortex สำหรับสายการผลิตที่มีอุณหภูมิสูง ไม่สามารถเลือกคลาสของเครื่องวัดได้โดยพิจารณาจากแรงดันปิดระบบที่อุณหภูมิต่ำเพียงอย่างเดียว เราต้องกำหนดขนาดคลาสของหน้าแปลนโดยพิจารณาจากแรงดันสูงสุดที่อุณหภูมิการทำงานสูงสุด ไม่ใช่ตัวเลขที่อุณหภูมิห้องจากตารางอ้างอิงอย่างรวดเร็ว
| ระดับ | เหล็กกล้าคาร์บอน (psi) | เหล็กกล้าคาร์บอน (แท่ง) | เหล็กกล้าไร้สนิม (psi) | เหล็กกล้าไร้สนิม (แท่ง) |
| 150 | 285 | 19.6 | 275 | 19.0 |
| 300 | 740 | 51.0 | 720 | 49.6 |
| 600 | 1,480 | 102.0 | 1,440 | 99.3 |
| 900 | 2,200 | 151.7 | 2,160 | 148.9 |
| 1500 | 3,705 | 255.4 | 3,600 | 248.2 |
| 2500 | 6,170 | 425.4 | ประมาณ 6,000* | ประมาณ 413.7* |
* ตัวเลขสำหรับเหล็กกล้าไร้สนิมคลาส 2500 เป็นค่าอ้างอิงโดยประมาณ โปรดตรวจสอบตัวเลขที่แน่นอนกับตาราง ASME B16.5 สำหรับโลหะผสมเฉพาะของคุณ (304, 316 หรือ 316L) ก่อนที่จะสรุปข้อกำหนดขั้นสุดท้าย
นี่คือค่าความทนทานต่อแรงดันที่อุณหภูมิห้อง 100 องศาฟาเรนไฮต์ สำหรับเหล็กกล้าคาร์บอนกลุ่ม 1.1 และเหล็กกล้าไร้สนิมกลุ่ม 2.2 เมื่อใช้งานที่อุณหภูมิสูงขึ้น เช่น ไอน้ำอิ่มตัวที่อุณหภูมิสูงกว่า 300 องศาฟาเรนไฮต์ คุณต้องใช้ตารางความสัมพันธ์ระหว่างแรงดันและอุณหภูมิสำหรับกลุ่มวัสดุนั้นๆ แทนที่จะอ่านจากแผนภูมินี้โดยตรง
ลูกค้าที่อยู่นอกทวีปอเมริกาเหนือมักขอให้เราเทียบค่าระดับแรงดัน Class กับค่าระดับแรงดัน DIN PN และคำตอบที่ตรงไปตรงมาคือไม่มีค่าที่ตรงกันเป๊ะ มาตรฐาน ANSI และ DIN ใช้ระเบียบวิธีออกแบบ วงกลมรูยึด และรูปแบบการเจาะรูที่แตกต่างกัน ดังนั้นหน้าแปลน Class 300 และหน้าแปลน PN50 จะมีความสามารถในการรับแรงดันใกล้เคียงกัน แต่จะไม่สามารถติดตั้งเข้าด้วยกันได้โดยไม่ต้องใช้อะแดปเตอร์
| คลาส ANSI | เทียบเท่ามาตรฐาน DIN PN โดยประมาณ |
| 150 | PN20 |
| 300 | PN50 |
| 600 | PN100 |
| 900 | PN150 |
| 1500 | PN250 |
| 2500 | PN420 |
เมื่อลูกค้าระบุมาตรฐาน DIN เราจะผลิตมิเตอร์วัดการไหลตามขนาด PN จริง แทนที่จะประมาณจากตาราง ANSI เนื่องจากผิวสำเร็จของหน้าแปลน จำนวนรูสลัก และความสูงของหน้าตัดที่ยกสูงนั้นเป็นไปตามมาตรฐานที่แตกต่างกันโดยสิ้นเชิง
ระดับความดันของหน้าแปลน (Flange class) ครอบคลุมถึงแรงดัน ขนาดท่อ (Line size) คืออีกครึ่งหนึ่งของข้อกำหนด ซึ่งสามารถแปลงระหว่างมาตรฐานได้อย่างลงตัว DN15 คือ 1/2 นิ้ว, DN25 คือ 1 นิ้ว, DN50 คือ 2 นิ้ว, DN100 คือ 4 นิ้ว, DN150 คือ 6 นิ้ว และ DN300 คือ 12 นิ้ว โปรดยืนยันทั้งระดับความดันและขนาดท่อพร้อมกันเมื่อสั่งซื้อ เนื่องจากทั้งสองเป็นตัวเลือกที่แยกจากกันในแบบฟอร์มสั่งซื้อ และการสับสนระหว่างสองตัวเลือกนี้เป็นสาเหตุทั่วไปของการจัดส่งล่าช้า
มาตรฐาน Class 150 และ 300 ครอบคลุมการใช้งานส่วนใหญ่กับน้ำ อากาศอัด และสารเคมีทั่วไป ซึ่งเป็นเหตุผลว่าทำไมมิเตอร์แม่เหล็กไฟฟ้าและมิเตอร์แบบหมุนวนส่วนใหญ่ของเราจึงจัดส่งในสองมาตรฐานนี้ ส่วนมาตรฐาน Class 600 เริ่มพบได้ในท่อส่งไอน้ำและท่อส่งก๊าซแรงดันปานกลาง ซึ่งแรงดันไอน้ำอิ่มตัวเพียงอย่างเดียวก็อาจสูงเกิน 300 psi ก่อนที่จะคำนึงถึงการลดแรงดันตามอุณหภูมิด้วยซ้ำ

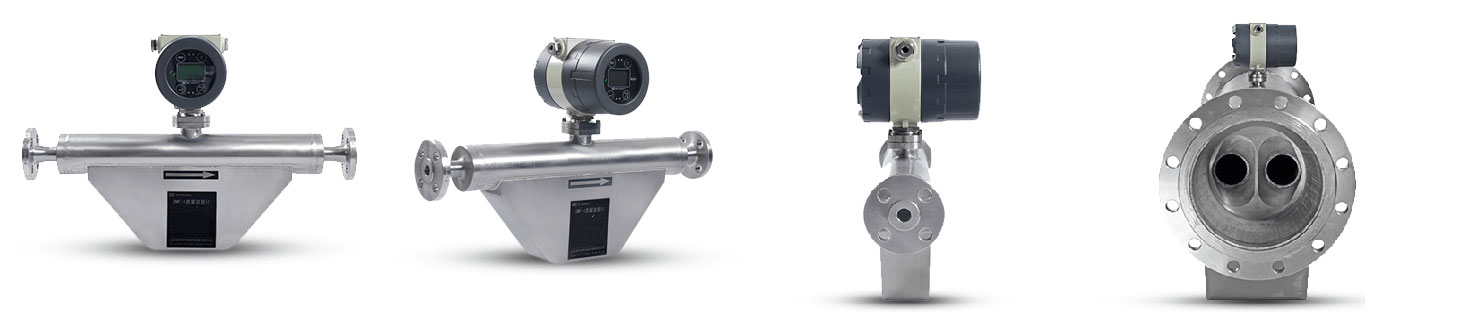

เครื่องวัดอัตราการไหลแบบ Coriolis คลาส 900 ขึ้นไป จัดอยู่ในกลุ่มการใช้งานที่แคบกว่า ได้แก่ ท่อส่งและฉีดของเหลวจากหัวบ่อในอุตสาหกรรมน้ำมันและก๊าซ การส่งก๊าซแรงดันสูง การวัดปริมาณของเหลวสำหรับการแตกหินด้วยแรงดันไฮดรอลิก และท่อป้อนสารตั้งต้นในโรงงานปิโตรเคมี ในโครงการเหล่านี้ เรามักจะเห็นการระบุเครื่องวัดอัตราการไหลแบบ Coriolis มากกว่าเทคโนโลยีอื่นๆ เนื่องจากท่อวัดขนาดกะทัดรัดสามารถรับมือกับความหนาของผนังที่เพิ่มขึ้นในคลาส 1500 และ 2500 ได้อย่างเหมาะสมกว่าเครื่องวัดแบบกระแสน้ำวนหรือแบบแม่เหล็กไฟฟ้าที่มีรูขนาดใหญ่
หากโครงการของคุณต้องการมาตรฐาน Class 900 หรือสูงกว่า โปรดแจ้งแรงดันใช้งานและอุณหภูมิที่แน่นอนให้เราทราบด้วย ไม่ใช่แค่หมายเลข Class เท่านั้น เพื่อที่เราจะได้ตรวจสอบความหนาของหน้าแปลนและกลุ่มวัสดุที่ถูกต้องก่อนเสนอราคา
ตัวอย่างที่เป็นรูปธรรมจากคำสั่งซื้อล่าสุด: ชุดอุปกรณ์ฉีดน้ำที่หัวบ่อในตะวันออกกลางระบุให้ใช้มาตรวัด Coriolis ขนาด DN50 ระดับ Class 1500 เนื่องจากแรงดันในแหล่งกักเก็บเพียงอย่างเดียวเกิน 2,000 psi ก่อนการเพิ่มแรงดันปั๊ม ท่อส่งก๊าซในเอเชียตะวันออกเฉียงใต้ใช้มาตรวัด Vortex ขนาด DN100 ระดับ Class 600 สำหรับท่อส่งแรงดันปานกลางที่ป้อนสถานีอัดก๊าซ ทั้งสองโครงการไม่สามารถใช้มาตรวัดระดับ Class 150 หรือ 300 ได้ และไม่จำเป็นต้องใช้ถึงระดับ Class 2500 ด้วย นั่นเป็นเหตุผลว่าทำไมการเลือกคลาสให้ตรงกับขอบเขตการใช้งานจริง แทนที่จะเลือกค่าสูงสุดที่มีอยู่ จะช่วยรักษาทั้งความปลอดภัยและต้นทุนให้อยู่ในระดับที่เหมาะสม
โปรดแจ้งค่าแรงดันในท่อ (psi หรือ bar), อุณหภูมิใช้งาน (องศาฟาเรนไฮต์ หรือ องศาเซลเซียส), ขนาดท่อ (DN หรือ NPS) และระบุว่าต้องการเจาะรูตามมาตรฐาน ANSI หรือ DIN ส่งอีเมลมาที่ sales@silverinstruments.com และเราจะตรวจสอบประเภทหน้าแปลนและวัสดุที่ถูกต้องก่อนเสนอราคามิเตอร์วัดการไหลของคุณ
