คู่มือการติดตั้งเครื่องวัดการไหลของอากาศอัด

เครื่องวัดอัตราการไหลแบบวอร์เท็กซ์และเครื่องวัดอัตราการไหลแบบใช้ความร้อนมักใช้ในการวัดอัตราการไหลของอากาศอัด การติดตั้งของทั้งสองชนิดมีความแตกต่างกันบ้าง ด้านล่างนี้จะเป็นการแนะนำวิธีการติดตั้ง

คู่มือการติดตั้งเครื่องวัดอัตราการไหลแบบ Vortex สำหรับอากาศอัด

ข้อกำหนดพิเศษสำหรับอากาศอัด

เครื่องวัดอัตราการไหลแบบหมุนวนสำหรับอากาศอัด

สำหรับสื่อที่เป็นอากาศอัด ควรให้ความสนใจเป็นพิเศษดังนี้: ควรจัดลำดับความสำคัญในการติดตั้งเครื่องวัดการไหลหลังเครื่องอบแห้งและด้านหน้าถังเก็บอากาศ และติดตั้งตัวแยกก๊าซและของเหลวก่อนหน้านั้น เพื่อให้แน่ใจว่าอากาศที่เข้าสู่เครื่องวัดการไหลนั้นแห้งและปราศจากหยดของเหลว ในขณะเดียวกัน ควรดำเนินการรองรับและดูดซับแรงกระแทกของท่อให้ดี เพื่อหลีกเลี่ยงการซ้อนทับกันของแรงดันอากาศและการสั่นสะเทือนของท่อ ซึ่งส่งผลต่อความเสถียรของการวัด

ข้อควรระวังในการติดตั้งเครื่องวัดการไหลของอากาศอัดแบบหมุนวน

• ควรหลีกเลี่ยงการติดตั้งเครื่องวัดอัตราการไหลแบบหมุนวนในบริเวณที่มีการสั่นสะเทือนและสนามแม่เหล็กแรงสูง

• ควรอยู่ห่างจากอุปกรณ์ไฟฟ้าที่มีกำลังแรงและความถี่สูง อย่าใช้แหล่งจ่ายไฟร่วมกับอุปกรณ์เหล่านี้ และลดการรบกวนทางแม่เหล็กไฟฟ้า

• ควรหลีกเลี่ยงสถานที่ที่มีอุณหภูมิผันผวนมาก และอย่าติดตั้งเครื่องวัดอัตราการไหลในสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนสูงหรือมีความชื้นสูงมาก

• หากติดตั้งเครื่องวัดอัตราการไหลไว้กลางแจ้ง ต้องเพิ่มฝาครอบป้องกันเพื่อหลีกเลี่ยงแสงแดดและฝนที่อาจส่งผลต่อความแม่นยำ

• เลือกตำแหน่งรอบๆ เครื่องวัดการไหลที่มีพื้นที่เพียงพอสำหรับการตรวจสอบประจำวัน การแก้ไขข้อผิดพลาด และการเดินสายไฟ

ข้อควรระวังในการติดตั้งเครื่องวัดอัตราการไหลของอากาศอัดแบบ Vortex

สามารถติดตั้งเครื่องวัดอัตราการไหลได้ทั้งแนวนอนหรือแนวตั้งบนท่อส่งอากาศอัด เมื่อติดตั้งในแนวตั้ง ทิศทางการไหลของอากาศต้องเป็นจากล่างขึ้นบนเพื่อหลีกเลี่ยงการสะสมของน้ำที่ควบแน่นซึ่งอาจส่งผลกระทบต่อหัววัด

ความยาวของท่อตรงด้านต้นน้ำและด้านปลายน้ำของเครื่องวัดการไหลต้องเป็นไปตามข้อกำหนดในตารางที่ 1 อย่างเคร่งครัด

ตารางที่ 1: ความยาวของส่วนท่อตรงด้านต้นน้ำและด้านปลายน้ำของเครื่องวัดการไหลแบบกระแสน้ำวน

ข้อต่อท่อโค้ง 90 องศา: ด้านต้นน้ำ ≥ 20D, ด้านปลายน้ำ ≥ 5D

การขยายตัวแบบวงกลม: ต้นน้ำ ≥ 30D, ปลายน้ำ ≥ 5D

การหดตัวแบบศูนย์กลางทำให้วาล์วเปิดเต็มที่: ต้นน้ำ ≥ 50D, ปลายน้ำ ≥ 5D

ข้อต่อท่อโค้ง 90 องศา 2 อัน บนระนาบเดียวกัน: ต้นน้ำ ≥ 25D, ปลายน้ำ ≥ 5D

• อย่าติดตั้งวาล์วควบคุมไว้ตรงต้นน้ำของเครื่องวัดอัตราการไหลโดยตรง เพื่อหลีกเลี่ยงการรบกวนการไหลของอากาศที่อาจส่งผลต่อการวัด

• เมื่อความยาวของท่อตรงส่วนต้นน้ำไม่เป็นไปตามข้อกำหนดในตารางที่ 1 ควรติดตั้งอุปกรณ์ปรับทิศทางการไหลของของเหลวไว้ด้านต้นน้ำเพื่อรักษาเสถียรภาพของสนามการไหล

• เมื่อจำเป็นต้องลดขนาดเส้นผ่านศูนย์กลางของท่อส่ง ความยาวของส่วนท่อตรงและท่อลาดเอียงจะต้องเป็นไปตามข้อกำหนดในตารางที่ 1 ด้วย

• หลังจากปรับแก้ความดันและอุณหภูมิแล้ว ให้ตั้งค่าพอร์ตวัดความดันและอุณหภูมิให้ตรงกับตำแหน่งที่แสดงในแผนภาพ เพื่อให้มั่นใจได้ว่าการชดเชยอุณหภูมิและความดันมีความแม่นยำ

• เลือกตำแหน่งติดตั้งที่ลดการสั่นสะเทือนหรือแรงกระแทกทางกลให้น้อยที่สุดเท่าที่จะเป็นไปได้ หากการสั่นสะเทือนของท่อมีนัยสำคัญ จำเป็นต้องติดตั้งอุปกรณ์รองรับและยึดท่อ

• เมื่อติดตั้งเครื่องวัดอัตราการไหลบนท่อที่มีอุณหภูมิสูง จะต้องเพิ่มชั้นฉนวนเพื่อป้องกันไม่ให้รังสีความร้อนส่งผลกระทบต่อชิ้นส่วนอิเล็กทรอนิกส์

• เครื่องวัดอัตราการไหลต้องต่อลงดินอย่างน่าเชื่อถือ โดยมีค่าความต้านทานการต่อลงดินน้อยกว่า 10 โอห์ม เพื่อหลีกเลี่ยงการรบกวนจากไฟฟ้าสถิต

ข้อกำหนดในการติดตั้งและการวัดสำหรับเครื่องวัดอัตราการไหลของก๊าซความร้อน (อากาศอัด)

ติดตั้งเครื่องวัดอัตราการไหลมวลความร้อนสำหรับการวัดอากาศอัด

การเลือกวิธีการติดตั้ง

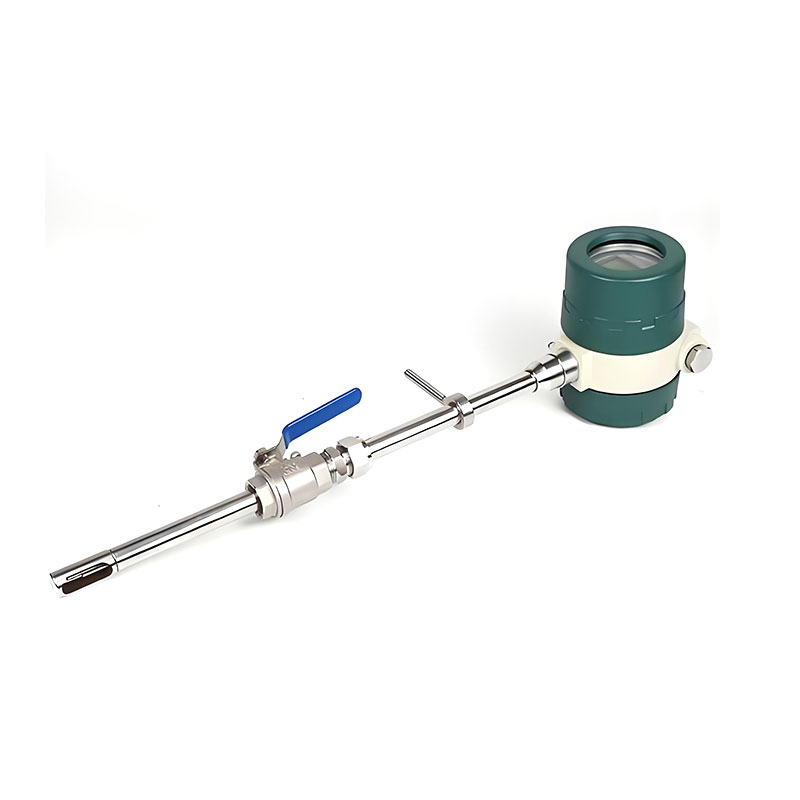

มิเตอร์วัดการไหลของอากาศอัดแบบเสียบเข้า

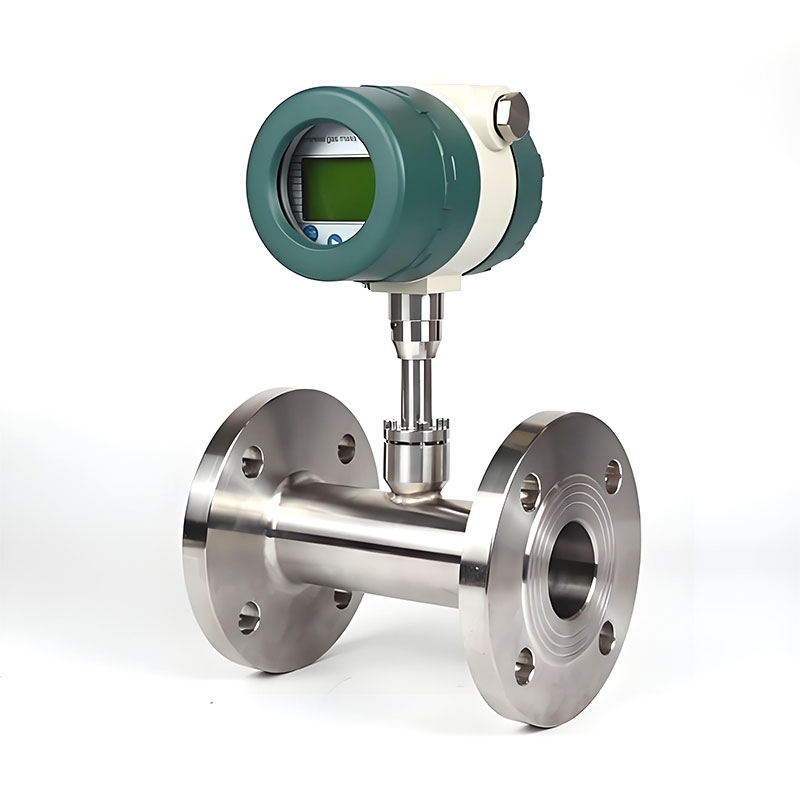

มิเตอร์วัดการไหลของอากาศอัดแบบติดตั้งในท่อ

[TAG_29]]

เมื่อเส้นผ่านศูนย์กลางระบุของท่อส่งมีค่า ≤ DN50 การติดตั้งแบบท่อส่งเป็นวิธีที่นิยม โดยสามารถเลือกใช้วิธีการเชื่อมต่อแบบบีบอัด เกลียว หรือหน้าแปลนได้ ส่วนเมื่อเส้นผ่านศูนย์กลางระบุของท่อส่งอากาศอัดมีค่ามากกว่า DN50 (2 นิ้ว) การติดตั้งมิเตอร์วัดอัตราการไหลแบบเทอร์โมแมสแบบสอดเป็นวิธีที่นิยม และสามารถเลือกใช้การเชื่อมต่อแบบเกลียวหรือหน้าแปลนได้

หากมีการติดตั้งท่อส่งในสถานที่แล้วและไม่ได้สำรองหน้าแปลนไว้สำหรับการติดตั้ง สามารถใช้วิธีการติดตั้งแบบสอดได้ เมื่อสั่งซื้อ ต้องอธิบายเงื่อนไขการทำงานในสถานที่ให้ผู้ผลิตทราบอย่างชัดเจน

 ขั้นตอนการติดตั้งแบบเสียบ:

• เจาะรูขนาดเส้นผ่านศูนย์กลาง Ø 20 บนท่อ (เส้นผ่านศูนย์กลางของหัววัด Ø 19)

• เชื่อมฐานเชื่อมที่จัดเตรียมไว้ให้silverinstruments.comไปยังตำแหน่งเปิดของท่อส่ง;

• เสียบหัววัดของเครื่องวัดการไหลของอากาศเข้าไปในท่อ โดยสามารถเลือกความลึกในการเสียบได้ที่ 1/2 ของเส้นผ่านศูนย์กลางภายในของท่อ ตามสภาพพื้นที่

• สำหรับเครื่องวัดอัตราการไหลมวลความร้อนสำหรับอากาศอัดที่มีวาล์วลูกบอล ให้ขันวาล์วลูกบอลเข้ากับฐานที่เชื่อมไว้เพื่อยึดให้แน่น

ข้อกำหนดพิเศษสำหรับการวัดอัตราการไหลของอากาศอัด

เครื่องวัดอัตราการไหลของก๊าซแบบใช้ความร้อนมีข้อกำหนดที่ชัดเจนเกี่ยวกับสถานะของตัวกลางอากาศอัด เพื่อให้มั่นใจในความแม่นยำในการวัดและอายุการใช้งานของเครื่องมือ:

ข้อกำหนดเรื่องความแห้ง:อากาศอัดควรได้รับการทำให้แห้งและกรองอย่างทั่วถึงเพื่อป้องกันไม่ให้น้ำ ละอองน้ำมัน หรือหยดน้ำมันเข้าไปในเครื่องวัดการไหล ของเหลวเหล่านี้สามารถเกาะติดบนพื้นผิวของเซ็นเซอร์ความร้อน ทำให้คุณสมบัติการนำความร้อนเปลี่ยนแปลงไป ส่งผลให้การวัดผิดเพี้ยน และอาจทำให้เซ็นเซอร์เสียหายอย่างถาวรได้

ข้อกำหนดด้านความสะอาด:อากาศอัดควรขจัดอนุภาคของแข็ง ฝุ่นละออง และสิ่งสกปรกอื่นๆ เพื่อป้องกันไม่ให้สิ่งเหล่านี้ไปเกาะติดบนหัววัดและเซ็นเซอร์ ซึ่งจะส่งผลกระทบต่อประสิทธิภาพการแลกเปลี่ยนความร้อน และหลีกเลี่ยงการอุดตันเฉพาะจุดในท่อส่ง

ความมั่นคงของสภาพการทำงาน:ควรเลือกจุดวัดในส่วนของท่อที่มีความผันผวนของความดันและอุณหภูมิน้อยที่สุดเท่าที่จะเป็นไปได้ เพื่อหลีกเลี่ยงการลดลงของความเที่ยงตรงในการวัดเนื่องจากการเปลี่ยนแปลงสถานะของอากาศอัดบ่อยครั้ง

ข้อกำหนดสำหรับท่อตรง

เพื่อให้มั่นใจในความถูกต้องและความสามารถในการวัดซ้ำของอากาศอัด จำเป็นต้องปฏิบัติตามความยาวท่อตรงต่อไปนี้ (เป็นจำนวนเท่าของเส้นผ่านศูนย์กลางภายใน D ของท่อ) ตามประเภทของสิ่งกีดขวางต้นทาง:

ประเภทการรบกวนต้นน้ำ: ท่อตรงส่วนต้นน้ำ A, ท่อตรงส่วนปลายน้ำ B

ประเภทของการรบกวนต้นน้ำ	เส้นทางตรงขึ้นต้นน้ำ (A)	ทางตรงลงท้ายน้ำ (B)
ข้อศอก 90 องศาเดี่ยว หรือข้อต่อรูปตัว T	15D	5D
ข้อศอก 90 องศา 2 อันที่อยู่ในระนาบเดียวกัน	21D	5D
ข้อต่อโค้ง 90 องศา 2 อัน ที่อยู่ในระนาบต่างกัน	40D	10D
การลดขนาดเส้นผ่านศูนย์กลางท่อ	15D	5D
การขยายขนาดเส้นผ่านศูนย์กลางท่อ	30D	10D
ปลายทางของวาล์ว	40D	5D

ในระหว่างการติดตั้ง ควรให้ความสำคัญกับการเลือกตำแหน่งที่อยู่ห่างจากแหล่งก่อกวน เช่น วาล์ว ข้อต่อโค้ง และวาล์วควบคุม เพื่อให้มั่นใจได้ว่าการกระจายความเร็วของของเหลวมีความเสถียร

การเชื่อมต่อทางไฟฟ้า

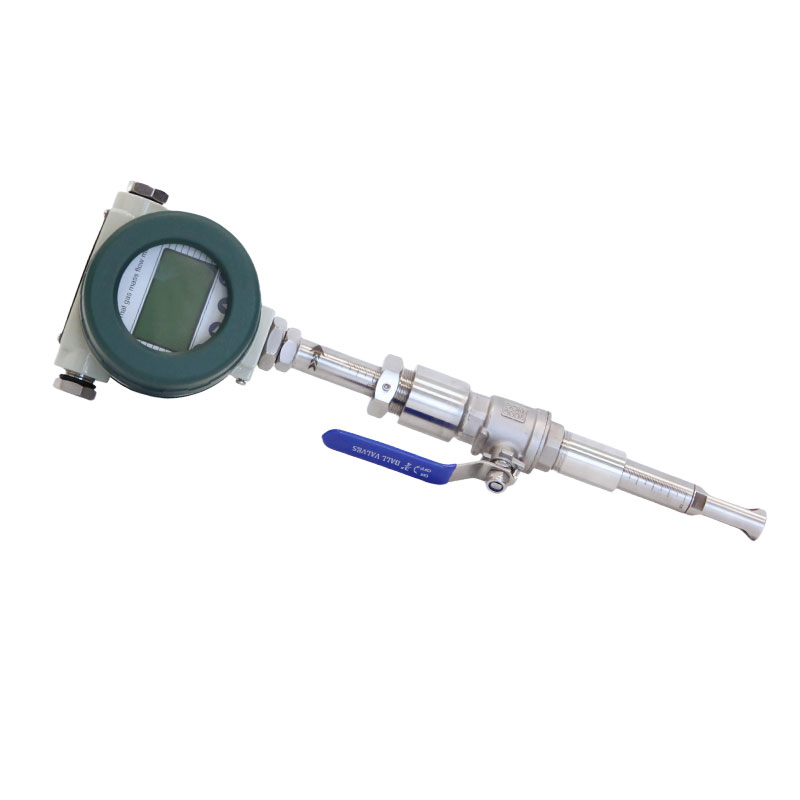

การแสดงผลแบบรวม

การแสดงผลระยะไกล

เครื่องวัดอัตราการไหลแบบเทอร์โมแมสพร้อมจอแสดงผลในตัว: ขั้วต่อสายไฟของตัวส่งสัญญาณการไหลของอากาศนั้นนำเข้าจากโรงงานผลิตเครื่องวัดอัตราการไหล silverinstruments.com และตัวเรือนเครื่องมือถูกแยกออกจากวงจรภายใน สามารถต่อลงดินได้อย่างอิสระและรองรับการจ่ายไฟแบบสวิตช์

การต่อสายไฟเครื่องวัดอัตราการไหลมวลความร้อนแบบจอแสดงผลรวม RK-100 ซีรีส์

โครงสร้างของเครื่องวัดอัตราการไหลมวลความร้อนแบบแสดงผลระยะไกล: เซ็นเซอร์และจอแสดงผลดิจิทัลเชื่อมต่อกันโดยใช้ระบบสายไฟสามเส้น และต่อสายตามสีที่ระบุไว้:

การเดินสายมิเตอร์วัดอัตราการไหลเชิงความร้อนแบบแสดงผลระยะไกล รุ่น SRK-100

สีแดง → สีแดง: ขั้วบวกของแหล่งจ่ายไฟ

สีดำ → สีดำ: ขั้วลบของแหล่งจ่ายไฟและขั้วลบของเอาต์พุต 4-20mA

สีขาว → สีขาว: เอาต์พุต 4-20mA ขั้วบวก
