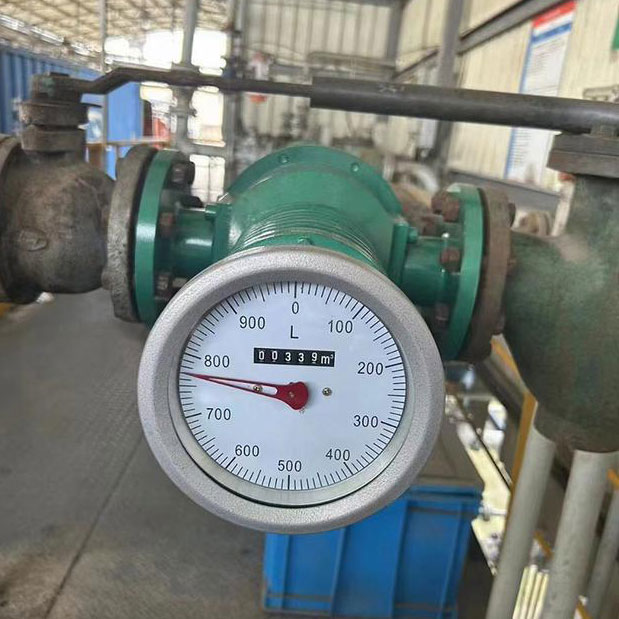

เครื่องวัดอัตราการไหลของน้ำมันหม้อแปลง

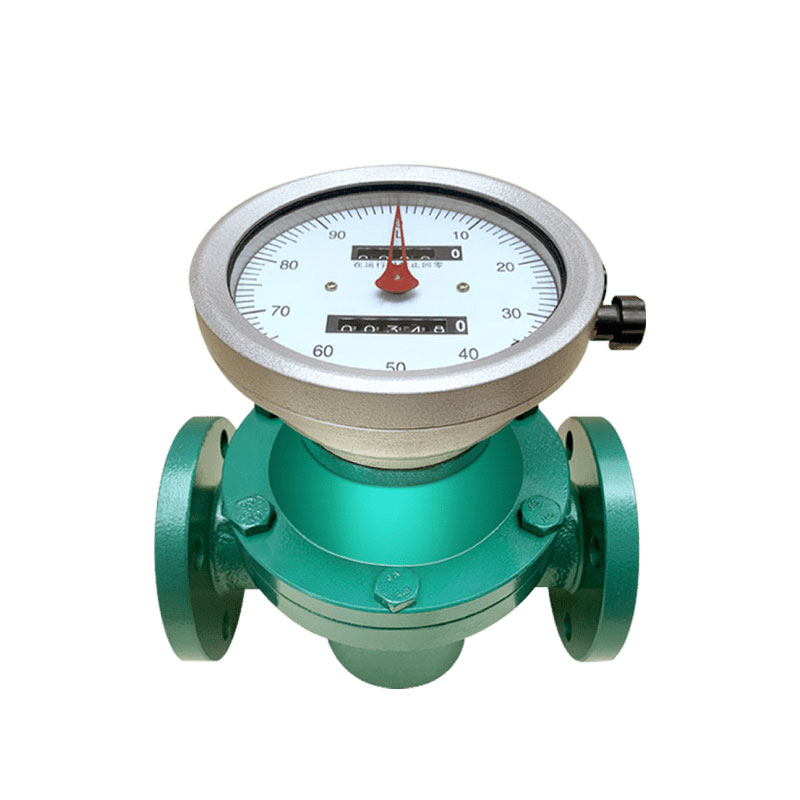

น้ำมันหม้อแปลง ซึ่งเป็นฉนวนและตัวกลางทำความเย็นที่สำคัญในอุปกรณ์ไฟฟ้า จำเป็นต้องมีการตรวจสอบอัตราการไหลที่แม่นยำเพื่อความปลอดภัยในการปฏิบัติงานและประสิทธิภาพการใช้พลังงาน เครื่องวัดอัตราการไหลแบบเฟืองวงรี (Oval gear flow meter ) เป็นเครื่องวัดอัตราการไหลแบบปริมาตรแทนที่เป็นบวก (PD flow meter) ชนิดหนึ่ง ซึ่งขึ้นชื่อในเรื่องความแม่นยำและความทนทานสูง เหมาะอย่างยิ่งสำหรับการวัดน้ำมันชนิดต่างๆ เช่น น้ำมันดีเซล น้ำมันดิบ น้ำมันก๊าด น้ำมันพืช และอัตราการไหลเชิงปริมาตรของน้ำมันหม้อแปลง บทความนี้จะกล่าวถึงหลักการทำงานของเซ็นเซอร์วัดอัตราการไหลแบบเฟืองวงรี คุณสมบัติทางเทคนิค เกณฑ์การเลือก และการประยุกต์ใช้ในอุตสาหกรรม

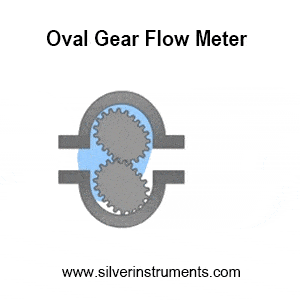

เครื่องวัดอัตราการไหลแบบเกียร์รูปไข่ทำงานอย่างไร

การออกแบบเชิงกลนี้ไม่จำเป็นต้องใช้อุปกรณ์อิเล็กทรอนิกส์ จึงเหมาะอย่างยิ่งสำหรับสภาพแวดล้อมที่มีการระเบิดหรือ EMI สูง ด้วยประสิทธิภาพการป้องกันการรบกวนที่เหนือกว่า เครื่องวัดอัตราการไหลเชิงกล จึงเป็นที่นิยมในหมู่ลูกค้า นอกจากนี้ยังไม่ขึ้นกับความหนืด ทำให้มั่นใจได้ถึงประสิทธิภาพที่เสถียรสำหรับน้ำมันหม้อแปลง (โดยทั่วไปอยู่ที่ 10–50 mPa·s) เครื่องวัดอัตราการไหลแบบกังหันของเหลว มักใช้ในการวัดอัตราการไหลของน้ำมัน แต่เครื่องวัดอัตราการไหลแบบกังหันของเหลวสามารถวัดได้เฉพาะน้ำมันที่มีความหนืดต่ำ เช่น น้ำมันดีเซล น้ำมันปลา น้ำมันถั่วลิสง น้ำมันพืช เป็นต้น บางครั้งความหนืดของน้ำมันถ่ายเทอาจค่อนข้างสูง ทำให้ประสิทธิภาพในการวัดของกังหันของเหลวไม่ดีนัก

ข้อดีหลักสำหรับการวัดน้ำมันหม้อแปลง

• ความแม่นยำและความสามารถในการทำซ้ำสูง

ความแม่นยำสูงถึง ±0.5% (บางรุ่น ±0.2%) ตรงตามมาตรฐานอุตสาหกรรมและการค้าที่เข้มงวด มาตรวัดอัตราการไหลแบบปริมาตรบวกเป็นมาตรวัดอัตราการไหลความแม่นยำสูงแบบดั้งเดิมที่ผู้คนจำนวนมากใช้กันอย่างแพร่หลาย

• ช่วงการทำงานกว้าง

oอุณหภูมิ: -30°C ถึง +200°C เหมาะสำหรับการสตาร์ทเครื่องขณะเย็นและการวัดการไหลของน้ำมันที่อุณหภูมิสูง
แรงดัน: รองรับ 1.6–6.3 MPa เหมาะสำหรับท่อส่งน้ำมันหม้อแปลงแรงดันสูง

• ความต้านทานการกัดกร่อน

โครงสร้างสแตนเลสหรือเหล็กหล่อทนทานต่อสิ่งเจือปนที่เป็นกรดในน้ำมันหม้อแปลง

• การบำรุงรักษาต่ำและอายุการใช้งานยาวนาน

มาตรวัดอัตราการไหลแบบเฟืองวงรีมีการออกแบบเชิงกลที่เรียบง่ายและโครงสร้างที่แข็งแรงทนทาน การกรองที่เหมาะสมช่วยป้องกันความเสียหายจากเศษวัสดุ ทำให้มั่นใจได้ว่าเซ็นเซอร์อัตราการไหลแบบเฟืองวงรีมีความน่าเชื่อถือในระยะยาวและค่าบำรุงรักษาต่ำ

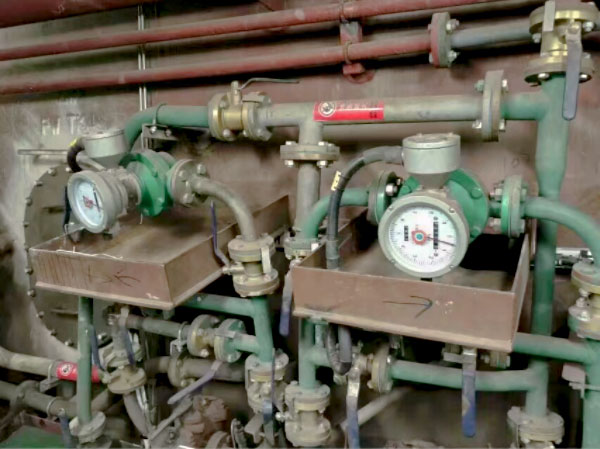

แนวทางการเลือกและการติดตั้งมาตรวัดอัตราการไหลของน้ำมันหม้อแปลง

1. พารามิเตอร์ที่สำคัญ

• ช่วงความหนืด: รับรองความเข้ากันได้กับน้ำมันหม้อแปลง (เช่น 0.6–200 mPa·s) เครื่องวัดอัตราการไหลแบบเฟืองวงรีสามารถวัดอัตราการไหลของน้ำมันได้สูงสุด 2,000 cp แต่หากเกิน 200 cp ถือว่าอยู่ในประเภทเครื่องวัดอัตราการไหลความหนืดสูง (https://www.silverinstruments.com/high-viscosity-oval-gear-flowmeter.html) และจำเป็นต้องปรึกษาและสั่งซื้อจาก silverinstruents.com
• ตัวเลือกเอาต์พุต: เครื่องวัดอัตราการไหลประเภทกลไกหรือ Silver Automation Instruments สามารถสร้างเครื่องวัดอัตราการไหลแบบเฟืองรูปวงรีดิจิทัลพร้อมพัลส์ 4–20mA หรือ RS485 เพื่อการรวมระบบ
• วัสดุ: เหล็กกล้าคาร์บอน เหล็กหล่อ หรือสแตนเลส (เช่น 304SS) สำหรับน้ำมันที่ไม่กัดกร่อนหรือของเหลวที่กัดกร่อน
• ขนาดมาตรวัดอัตราการไหลของน้ำมันหม้อแปลง: เรามีมาตรวัดอัตราการไหลของน้ำมันหม้อแปลงในขนาดตั้งแต่ 2 มม. ถึง 8 นิ้ว (DN2 ถึง DN200)

ด้านล่างนี้เป็นตารางอ้างอิงสำหรับช่วงการไหลของมาตรวัดอัตราการไหลแบบเฟืองวงรีสำหรับน้ำมันหม้อแปลง
