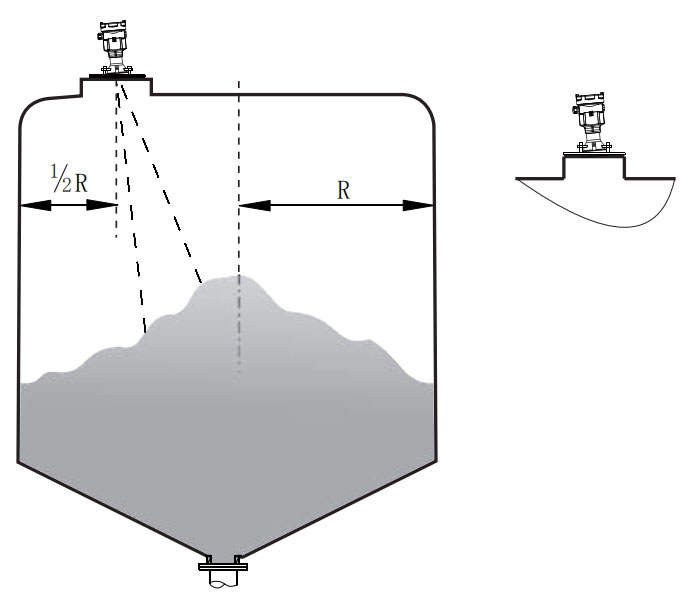

ในอุตสาหกรรมแปรรูปไม้ การผลิตไฟฟ้าจากชีวมวล และการผลิตกระดาษ การวัดระดับ การวัดปริมาณขี้เลื่อยในไซโลเก็บไม้เป็นปัญหาที่ท้าทายมานานแล้ว วัสดุที่ดูเหมือนเรียบง่ายนี้กลับมีข้อผิดพลาดสำคัญสามประการในการวัดระดับ:
1. การรบกวนจากฝุ่น: ฝุ่นไม้ละเอียดก่อให้เกิด "หมอกในการวัด" ระหว่างการลำเลียง ฝุ่นที่ฟุ้งกระจายทำให้เกิดอุปสรรคต่อการวัดระดับของเศษไม้
2. มุมพักตัวที่เปลี่ยนแปลง: ผันผวนระหว่าง 35°-55° ขึ้นอยู่กับปริมาณความชื้น
3. ค่าคงที่ไดอิเล็กตริกต่ำ (ε≈1.8-2.5) ทำให้การสะท้อนสัญญาณอ่อนลง
4. ปรากฏการณ์การเชื่อมต่อ: การพันกันของเส้นใยทำให้เกิดโพรงและสัญญาณระดับที่ไม่ถูกต้อง
- เครื่องส่งสัญญาณระดับอัลตราโซนิก:
ฝุ่นละอองดูดซับคลื่นเสียง ทำให้เกิดความคลาดเคลื่อนในการวัดมากกว่า 15%
เมื่อขี้เลื่อยสะสมตัว ช่องว่างจะค่อนข้างใหญ่ และผลการวัดจะลดลง เครื่องวัดระดับอัลตราโซนิก ยากจน
- เครื่องส่งสัญญาณแรงดันใต้น้ำ:
เส้นใยไม้จะพันกับหัววัด ทำให้เกิดความเสียหายถาวร เครื่องส่งสัญญาณแรงดันใต้น้ำใช้สำหรับวัดระดับของเหลว เช่น น้ำ ดีเซล น้ำมันเชื้อเพลิง ซึ่งไม่เหมาะสำหรับเศษไม้

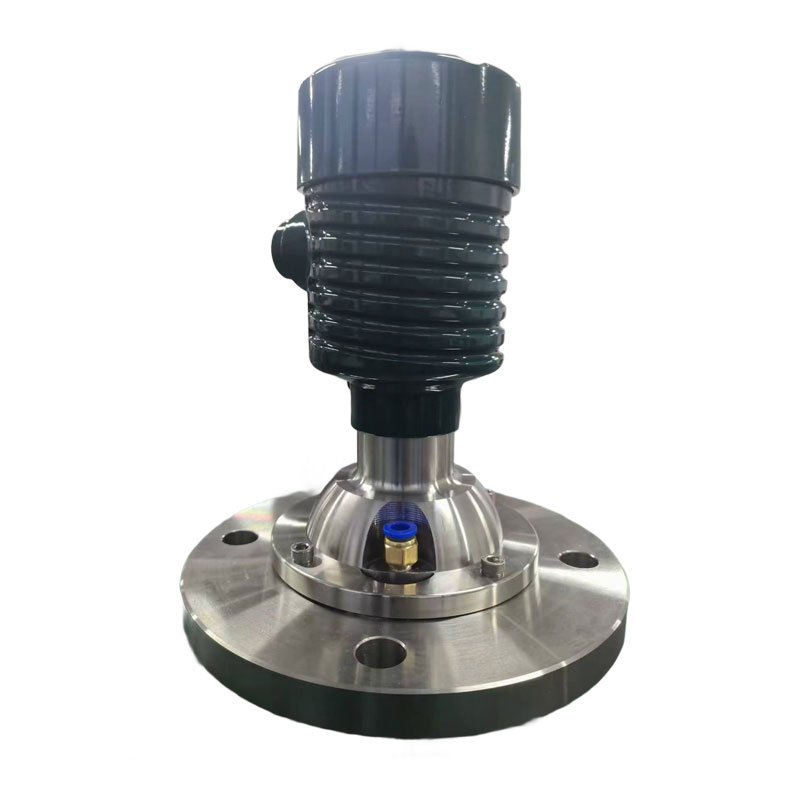

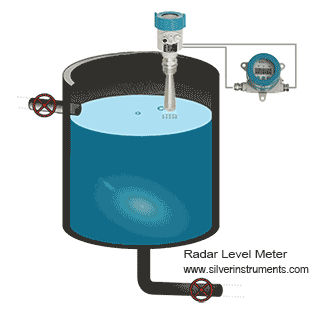

ใช้เทคโนโลยีคลื่นต่อเนื่องแบบปรับความถี่ (FMCW) ร่วมกับคลื่นไมโครเวฟความถี่สูง 78-82 GHz ความยาวคลื่น 3.6 มม. (หนึ่งในสามของเรดาร์ 26 GHz ทั่วไป) ผสานกับมุมลำแสงแคบ 12° ทำให้สามารถโฟกัสได้อย่างแม่นยำ:
1. คลื่นไมโครเวฟความถี่สูงสามารถทะลุผ่านกลุ่มฝุ่นได้
2. ลำแสงแคบช่วยหลีกเลี่ยงการรบกวนจากผนัง
3. อัลกอริทึมการติดตามพื้นผิวแบบไดนามิกสามารถจัดการกับพื้นผิวที่ไม่เรียบได้
4. เทคโนโลยีเพิ่มประสิทธิภาพเสียงสะท้อนช่วยชดเชยเสียงสะท้อนที่อ่อนแอ
| พารามิเตอร์ | อัลตราโซนิก | เรดาร์ 26GHz | เรดาร์ 80GHz |
| การแทรกซึมของฝุ่น | ≤30% | ≤50% | ≤85% |
| มุมลำแสง | 12°-15° | 20° | 3°-12° |
| ค่าคงที่ไดอิเล็กตริกขั้นต่ำ | ไม่มีข้อมูล | ≥2.0 | ≥1.5 |
| การตรวจจับการเชื่อมต่อ | ไม่มี | จำกัด | ฉลาด |
- ช่วงความถี่: 78-82 GHz (λ=3.6 มม.)
-ระดับสูงสุดของไซโลสามารถสูงถึง 120 เมตร
- ความแม่นยำ: ±2 มม. (แม้ในไซโลสูง 10-20 เมตร)
- ปรับมุมลำแสงได้: 3°/6°/12° (ตั้งค่าได้ผ่านซอฟต์แวร์)
- อุณหภูมิในการทำงาน: -40~200°C (พร้อมระบบเป่าลม)
- วัสดุของเสาอากาศ: ซีล PTFE / เซรามิก (ป้องกันการอุดตัน)
- การประมวลผลสัญญาณ: 64 สเปกตรัม/วินาที + การจดจำรูปแบบเสียงสะท้อนด้วย AI
- เอาต์พุต 4-20mA, ตัวเลือกพร้อม HART และ MODBUS RTU

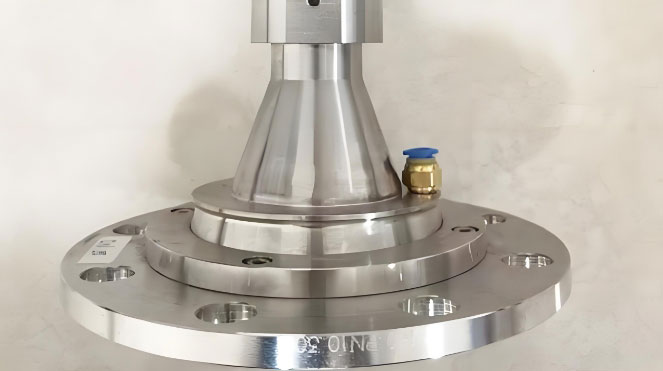

- สามารถปรับมุมหน้าแปลนได้แบบอเนกประสงค์ เหมาะสำหรับการวัดชิ้นงานที่เป็นของแข็ง โดยขนาดหน้าแปลนมีให้เลือก 3”, 4”, 5”, 6” และ 8 นิ้ว
หน้าแปลนแบบกิมบอลสำหรับวัดเศษไม้เนื้อแข็ง
โรงไฟฟ้าชีวมวลที่สร้างสำเร็จหลังจากติดตั้งเรดาร์ 80GHz:
1. ความเสถียรของการวัดเพิ่มขึ้นจาก 68% เป็น 99.2%
2. ประหยัดค่าบำรุงรักษาต่อปี: 400,000 หยวน
3. การใช้ประโยชน์จากไซโลดีขึ้น 22%
4. ลดเวลาหยุดทำงานที่เกิดจากปัญหาการเชื่อมต่อ
