วิธีวัดอัตราการไหลของไอน้ำอย่างแม่นยำ: อธิบายเทคโนโลยีมิเตอร์ที่ดีที่สุด 4 ประการ

ไอน้ำหรือไอระเหยเป็นหนึ่งในเครื่องมือที่สำคัญและทรงพลังที่สุดในอุตสาหกรรมสมัยใหม่ ถือเป็นเส้นทางหลักในการเคลื่อนย้ายพลังงานในการผลิตไฟฟ้า การผลิต การแปรรูปทางเคมี และระบบปรับอากาศ (HVAC) การผลิตไอน้ำต้องใช้พลังงานและต้นทุนจำนวนมาก ดังนั้น การวัดอัตราการไหลของไอน้ำได้อย่างแม่นยำจึงไม่ใช่แค่เรื่องทางเทคนิคเท่านั้น แต่ยังเป็นส่วนสำคัญในการจัดการพลังงาน การลดต้นทุน การทำให้กระบวนการมีประสิทธิภาพมากขึ้น และการรักษาความปลอดภัยของโรงงาน อย่างไรก็ตาม การวัดไอน้ำนั้นขึ้นชื่อว่าเป็นเรื่องยาก ก่อให้เกิดความท้าทายเฉพาะตัวที่อาจทำให้ มาตรวัดอัตราการไหลแบบดิจิทัล มาตรฐาน (เช่น มาตรวัดอัตราการไหลแบบกังหันหรือมาตรวัดอัตราการไหลแบบแม่เหล็ก) ล้มเหลวได้


ดังนั้น การเลือก เครื่องวัดอัตราการไหลของไอน้ำ ที่เหมาะสมจึงเป็นสิ่งสำคัญอย่างยิ่ง หากเลือกหรือติดตั้งเซ็นเซอร์วัดอัตราการไหลของไอน้ำไม่ถูกต้องหรือไม่ได้ติดตั้งเลย อาจทำให้ข้อมูลผิดพลาด ซึ่งอาจทำให้คุณต้องเสียเงินจำนวนมากและทำให้ธุรกิจของคุณมีประสิทธิภาพลดลง

คู่มือฉบับสมบูรณ์นี้จะเป็นแหล่งข้อมูลสำคัญสำหรับการวัดอัตราการไหลของไอน้ำ เราจะพูดถึงปัญหาสำคัญๆ ที่เกิดขึ้น อธิบายเทคโนโลยีเซ็นเซอร์วัดอัตราการไหลของไอน้ำที่ดีที่สุด และแนะนำวิธีที่มีประโยชน์ในการเลือกเครื่องมือวัดอัตราการไหลของไอน้ำที่เหมาะสมกับความต้องการของคุณ

---

เหตุใดการวัดอัตราการไหลของไอน้ำอย่างแม่นยำจึงมีความสำคัญมาก?

ก่อนที่จะทำความรู้จักกับเทคโนโลยีการวัดอัตราการไหลของไอน้ำแบบต่างๆ สิ่งสำคัญคือต้องรู้ว่าการวัดไอน้ำมีความสำคัญอย่างไร ข้อมูลที่แม่นยำและเชื่อถือได้จึงมีความสำคัญอย่างยิ่งต่อสิ่งต่อไปนี้:

ประสิทธิภาพการใช้พลังงานและการจัดสรรต้นทุน: การเผาไหม้เชื้อเพลิงหรือการใช้ไฟฟ้าโดยตรงจะทำให้เกิดไอน้ำ คุณสามารถติดตามการใช้พลังงาน กำหนดต้นทุนให้กับแผนกหรือกระบวนการเฉพาะ และค้นหาพื้นที่ที่มีของเสีย เช่น การรั่วไหล หรืออุปกรณ์ที่ทำงานได้ไม่ดีเท่าที่ควร โดยการวัดอัตราการไหลของไอน้ำอย่างแม่นยำ

การควบคุมกระบวนการ: ในหลายกรณี ปริมาณไอน้ำที่ส่งออกเป็นปัจจัยสำคัญที่ทำให้คุณภาพของผลิตภัณฑ์ยังคงเดิม การควบคุมการไหลที่แม่นยำสำหรับการให้ความร้อน การฆ่าเชื้อ และการทำงานของกังหันเป็นสิ่งสำคัญอย่างยิ่ง

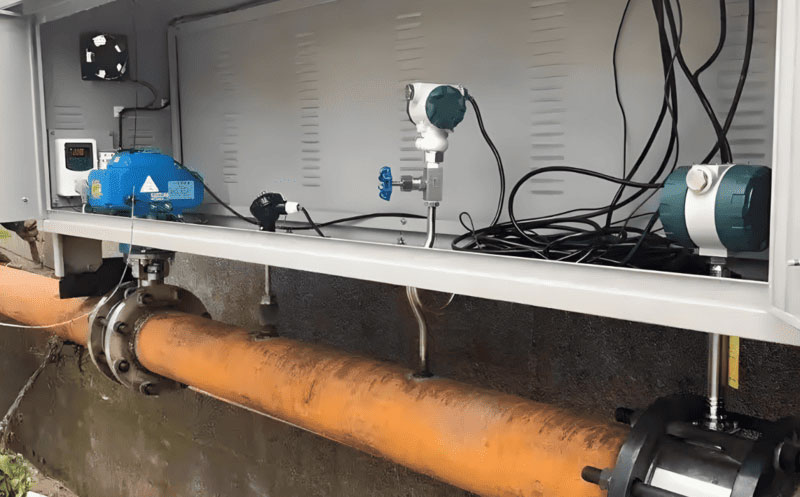

การโอนการดูแลและการเรียกเก็บเงิน: เมื่อมีการขายไอน้ำจากหน่วยงานหนึ่งไปยังอีกหน่วยงานหนึ่ง (เช่น จากโรงงานกลางไปยังผู้เช่า) การวัดที่แม่นยำถือเป็นพื้นฐานสำหรับการเรียกเก็บเงินที่ยุติธรรมและโปร่งใส

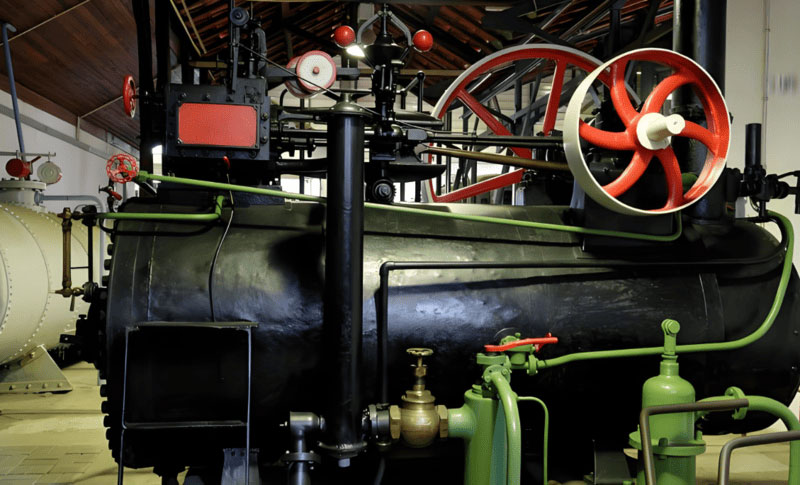

ประสิทธิภาพและความปลอดภัยของหม้อไอน้ำ: ประสิทธิภาพและสุขภาพของหม้อไอน้ำสามารถวัดได้จากปริมาณไอน้ำที่ผลิตได้ การเปลี่ยนแปลงของอัตราการไหลที่เกิดขึ้นอย่างรวดเร็วอาจเป็นสัญญาณบ่งชี้ถึงปัญหาด้านความปลอดภัยที่อาจเกิดขึ้น ซึ่งจำเป็นต้องได้รับการแก้ไขโดยทันที

---

ปัญหาพิเศษในการวัดอัตราการไหลของไอน้ำ

ไอระเหยไม่ได้เป็นเพียงแค่ของเหลวเหมือนน้ำหรือน้ำมันดีเซลเท่านั้น เนื่องจากคุณสมบัติของมัน จึงทำให้เกิดสภาพแวดล้อมที่รุนแรง ซึ่งจำเป็นต้องใช้เครื่องมือเฉพาะทางที่แข็งแรงทนทาน

1. อุณหภูมิและแรงดันสูง: ไอมีอยู่ในอุณหภูมิและแรงดันสูงมาก ซึ่งอาจทำอันตรายหรือทำลายเซ็นเซอร์ที่ไม่ได้ถูกออกแบบมาให้ทำงานในสภาวะเหล่านี้ อุณหภูมิของไออิ่มตัวทั่วไปมักจะต่ำกว่า 200 °C ในขณะที่ไอร้อนจัดอาจสูงเกิน 350 °C และภายใต้สภาวะบางอย่าง อาจสูงถึง 450 °C หรือสูงกว่านั้น โดยเฉพาะที่แรงดันสูง

2. ความหนาแน่นที่เปลี่ยนแปลง: ปัญหาใหญ่ที่สุดคือความหนาแน่นของไอน้ำจะแปรผันอย่างมากตามความดันและอุณหภูมิ ตัวอย่างเช่น ไอน้ำอิ่มตัวที่แรงดัน 3 บาร์มีความหนาแน่นประมาณ 3.2 กิโลกรัม/ลูกบาศก์เมตร ในขณะที่ที่แรงดัน 10 บาร์ ความหนาแน่นจะเพิ่มขึ้นเป็นประมาณ 8.5 กิโลกรัม/ลูกบาศก์เมตร ซึ่งหมายความว่าไอน้ำ 1 ลูกบาศก์เมตรที่แรงดัน 3 บาร์จะมีมวลน้อยกว่าไอน้ำ 1 ลูกบาศก์เมตรที่แรงดัน 10 บาร์มาก ซึ่งอาจนำไปสู่ข้อผิดพลาดที่สำคัญได้หากไม่ได้วัดอัตราการไหลของมวลอย่างถูกต้อง
คลิกที่นี่ ความหนาแน่นที่แตกต่างกันสำหรับไอน้ำอิ่มตัวและไอน้ำร้อนเกินไปที่อุณหภูมิและความดันที่ต่าง กัน

3. คุณภาพของไอน้ำ (แบบเปียกเทียบกับแบบแห้ง): ไอน้ำในท่อมีก๊าซน้อยมาก มักมีหยดน้ำอยู่ด้วย ซึ่งเรียกว่า "ไอน้ำเปียก" การไหลแบบสองเฟสนี้อาจทำให้เกิดข้อผิดพลาดอย่างมากในเทคโนโลยีมาตรวัดอัตราการไหลหลายชนิด
เครื่องคำนวณการแชร์ไอน้ำฟรี>>

4. ลักษณะการกัดกร่อน: ไอน้ำความเร็วสูง โดยเฉพาะอย่างยิ่งถ้าเปียก อาจกัดกร่อนส่วนประกอบต่างๆ ภายในท่อได้อย่างรุนแรง ส่งผลให้มาตรวัดเชิงกลสึกหรอ ดังนั้น จึงต้องใช้เซ็นเซอร์สแตนเลสเป็นชิ้นส่วนที่เปียกของมาตรวัดอัตราการไหลของไอน้ำเพื่อทนต่อการกัดกร่อน

---

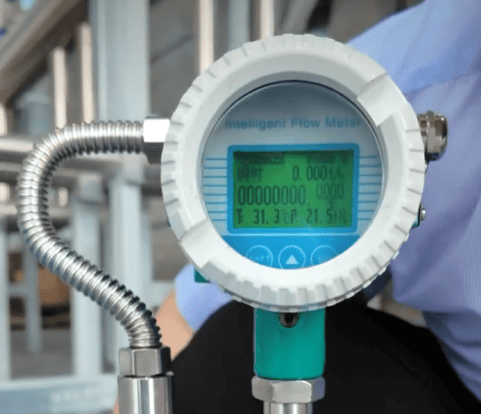

หลักการสำคัญ: เหตุใดการไหลของมวลจึงมีความสำคัญต่อไอน้ำ

เนื่องจากความหนาแน่นของไอน้ำไม่คงที่ การวัดอัตราการไหลของไอน้ำเชิงปริมาตร (เช่น หน่วยเป็น m³/ชม.) จึงไม่มีความหมายหากไม่ทราบความดันและอุณหภูมิที่แน่นอน ณ จุดเดียวกัน ด้วยเหตุนี้ การวัดไอน้ำที่น่าเชื่อถือทั้งหมดจึงขึ้นอยู่กับอัตราการไหลของมวล (เช่น หน่วยเป็น กก./ชม. ตัน/ชม. หรือ ปอนด์/ชม.) เนื่องจากมวลของไอน้ำเป็นค่าคงที่และเชื่อถือได้ไม่ว่าจะอยู่ในสภาวะใด เครื่องวัดอัตราการไหลของมวลไอน้ำ ประสิทธิภาพสูงให้ค่าการอ่านที่แม่นยำและตรงที่สุดสำหรับการใช้งานไอน้ำทุกประเภท ดังนั้น การวัดอัตราการไหลของไอน้ำส่วนใหญ่จึงจำเป็นต้องใช้หน่วยอัตราการไหลของมวล

---

คู่มือโดยละเอียดเกี่ยวกับเทคโนโลยีเครื่องวัดอัตราการไหลของไอน้ำ

แม้ว่าจะมีหลายวิธีในการแก้ไขปัญหาการวัดไอน้ำอุณหภูมิสูงนี้ แต่อุตสาหกรรมนี้ส่วนใหญ่อาศัยเทคโนโลยีที่ผ่านการพิสูจน์แล้วเพียงไม่กี่อย่าง ภาพรวมทั้งหมดของ [สี่วิธีในการวัดอัตราการไหลของไอน้ำ] จะประกอบด้วยวิธีการต่างๆ แต่สำหรับการใช้งานจริงในอุตสาหกรรมการวัดอัตราการไหลของไอน้ำ เครื่องมือวัดอัตราการไหลของไอน้ำที่นิยมใช้และเชื่อถือได้มากที่สุดมีดังนี้

---

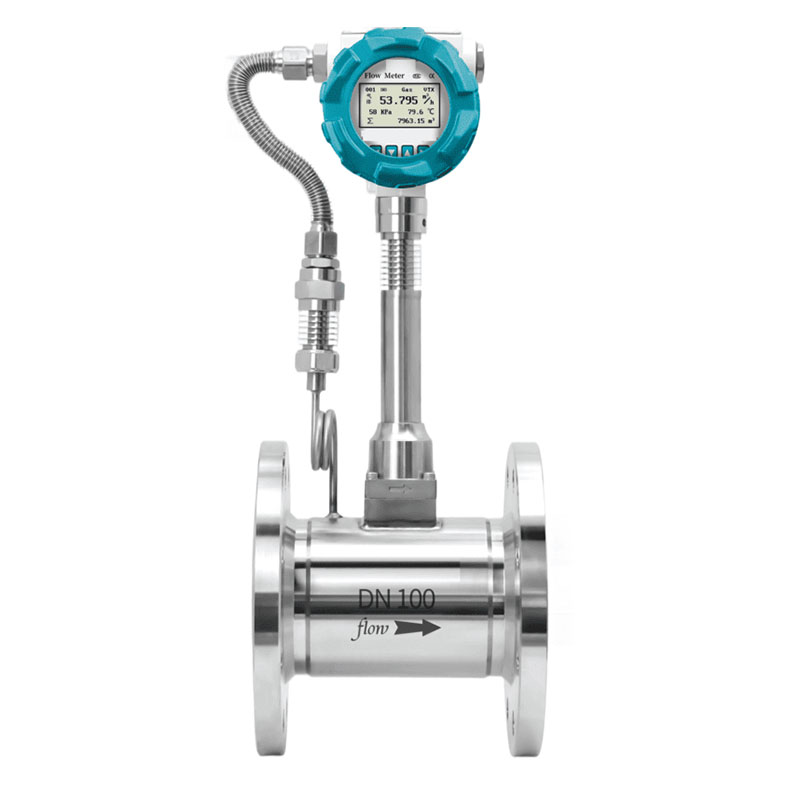

# 1. เครื่องวัดอัตราการไหลแบบ Vortex: มาตรฐานอุตสาหกรรม

ข้อดี

☆ ไม่มีชิ้นส่วนเคลื่อนไหว: นี่คือจุดแข็งที่สุด มิเตอร์วัดกระแสน้ำวนนี้จึงเชื่อถือได้อย่างยิ่งและแทบไม่ต้องบำรุงรักษาเลย ปราศจากการสึกหรอ แตกหัก หรืออุดตัน

☆ อัตราส่วนการลดลงกว้าง: สามารถวัดอัตราการไหลในช่วงกว้างได้อย่างแม่นยำ เครื่องวัดอัตราการไหลแบบกระแสน้ำวนซีรีส์ STLU จาก silverinstruments.com สามารถรองรับความเร็วการไหลของไอน้ำได้ 3-60 ม./วินาที

☆ ความสามารถในการทนอุณหภูมิและแรงดันสูง: โครงสร้างสแตนเลสเชื่อมทั้งอันแข็งแกร่งทำให้เหมาะกับสภาพแวดล้อมที่มีไอน้ำรุนแรง

☆ การชดเชยอุณหภูมิและแรงดันแบบบูรณาการ: รุ่นต่างๆ มากมายสามารถรวมเซ็นเซอร์อุณหภูมิและแรงดันในตัวได้ ซึ่งทำให้สามารถชดเชยการเปลี่ยนแปลงความหนาแน่นของไอน้ำได้แบบเรียลไทม์

☆ การแสดงการไหลที่ครอบคลุม: สามารถแสดงอุณหภูมิไอน้ำ แรงดัน อัตราการไหลเชิงปริมาตร และอัตราการไหลของมวลได้โดยตรง ให้ข้อมูลกระบวนการที่ครบถ้วนในสถานที่

☆ ติดตั้งง่าย: การออกแบบช่วยลดความยุ่งยากในการติดตั้ง ไม่จำเป็นต้องใช้เครื่องมือเสริมหลายตัว และลดความซับซ้อนในการติดตั้ง เครื่องวัดอัตราการไหลแบบวอร์เท็กซ์ชนิดสอดใส่ (Insertion Vortex Flow Meter) มีจำหน่ายสำหรับท่อไอน้ำขนาดใหญ่กว่า 6 นิ้ว การติดตั้งเครื่องวัดอัตราการไหลแบบวอร์เท็กซ์ชนิดสอดใส่ ก็ง่ายมากเช่นกัน

ข้อเสีย

ต้องใช้ท่อตรง: ท่อเหล่านี้มีความอ่อนไหวต่อการรบกวนโปรไฟล์การไหล และต้องใช้ท่อตรงที่ไม่มีสิ่งกีดขวางความยาวพอสมควรทั้งด้านต้นน้ำและปลายน้ำเพื่อให้ได้ค่าการอ่านที่แม่นยำ
อัตราการไหลขั้นต่ำ: ไม่สามารถวัดอัตราการไหลที่ต่ำมากได้ เนื่องจากต้องใช้ความเร็วขั้นต่ำเพื่อสร้างกระแสน้ำวนที่เสถียร

เครื่องวัดอัตราการไหลแบบกระแสน้ำวนมีข้อดีและข้อเสียมากมาย หากต้องการรายละเอียดเพิ่มเติม โปรดอ่านบทความนี้: https://www.silverinstruments.com/blog/advantages-and-disadvantages-of-vortex-flowmeter.html -

คู่มืออ้างอิงช่วงอัตราการไหลของไอน้ำอิ่มตัวและร้อนจัดของเครื่องวัดอัตราการไหลแบบกระแสน้ำวน

เรามีตารางอ้างอิงของเครื่องวัดอัตราการไหลแบบวอร์เท็กซ์ซีรีส์ STLU ซึ่งแสดงช่วงอัตราการไหลของไอน้ำสำหรับท่อขนาดต่างๆ ภายใต้แรงดันและอุณหภูมิที่แตกต่างกัน ตารางนี้ประกอบด้วยช่วงอัตราการไหลของไอน้ำทั้งแบบอิ่มตัวและแบบร้อนจัด แม้ว่าช่วงอัตราการไหลของไอน้ำที่แน่นอนอาจแตกต่างกันเล็กน้อยตามผู้ผลิตเครื่องวัดอัตราการไหลแบบไอน้ำ แต่ข้อมูลอ้างอิงนี้ก็เพียงพอที่จะทำให้ประชาชนทั่วไปเข้าใจช่วงอัตราการไหลของไอน้ำโดยทั่วไปได้ดียิ่งขึ้น เครื่องวัดอัตราการไหลแบบวอร์เท็กซ์ ช่วงอัตราการไหลของไอน้ำแบบอิ่มตัวและแบบร้อนจัด

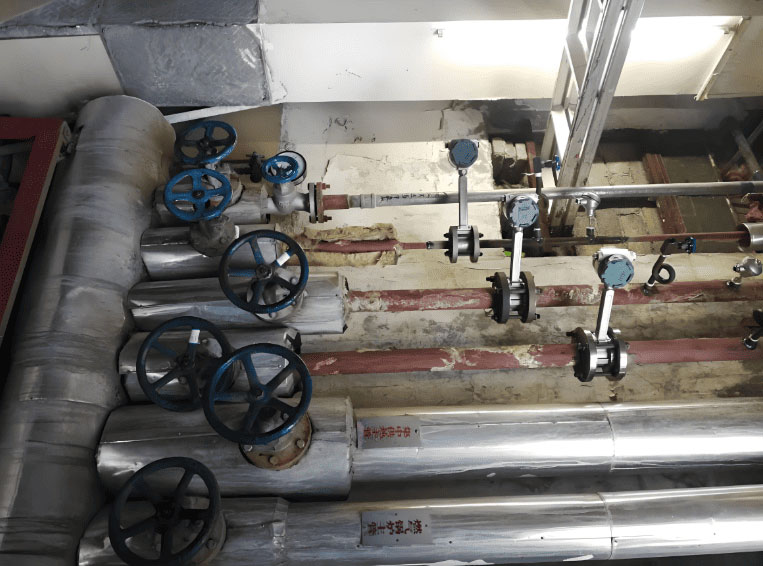

การประยุกต์ใช้งานที่เหมาะสม

เพื่อความเข้าใจที่ลึกซึ้งยิ่งขึ้น โปรดศึกษาคู่มือโดยละเอียดของเราเกี่ยวกับ [เครื่องวัดอัตราการไหลของไอน้ำแบบ Vortex] เครื่องวัดอัตราการไหล ของไอน้ำ Vortex ถือเป็นโซลูชันที่ตอบโจทย์การใช้งานไอน้ำในโรงงานและไอน้ำอิ่มตัวส่วนใหญ่

วิดีโอที่เกี่ยวข้อง: วิธีการกำหนดค่าเครื่องวัดอัตราการไหลของกระแสน้ำวนเพื่อการวัดไอน้ำ

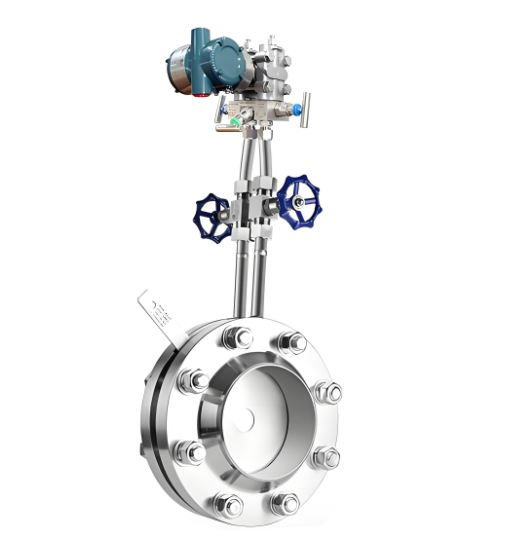

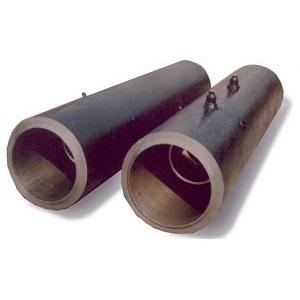

# 2. เครื่องวัดอัตราการไหลแบบแรงดันต่าง (DP): เครื่องมือทำงานแบบดั้งเดิม

ข้อดี

ความสามารถทนต่ออุณหภูมิสูงเป็นพิเศษ: เนื่องจากองค์ประกอบหลักเป็นชิ้นส่วนโลหะธรรมดา จึงสามารถทำจากโลหะผสมที่แปลกใหม่เพื่อทนต่ออุณหภูมิแทบทุกระดับได้ เช่น อุณหภูมิไอที่ร้อนเกินไปอาจสูงมาก และความดันก็สูงมากเช่นกัน และบางครั้งเครื่องวัดอัตราการไหลแบบกระแสน้ำวนอาจไม่สามารถรับมือกับอุณหภูมิดังกล่าวได้ ผู้ใช้บางรายจะใช้เครื่องวัดอัตราการไหลแบบท่อเวนทูรีเพื่อวัดไอน้ำ

ต้นทุนต่ำสำหรับท่อขนาดใหญ่: สำหรับท่อไอน้ำขนาดใหญ่ การใช้ DP อาจประหยัดได้มากกว่าเทคโนโลยีอื่นๆ

ข้อเสีย

การสูญเสียแรงดัน: แผ่นรูพรุนโดยเฉพาะทำให้เกิดการสูญเสียแรงดันอย่างมีนัยสำคัญและถาวร ซึ่งแปลว่าเป็นพลังงานที่สูญเปล่า

การสึกหรอ: ขอบคมของแผ่นรูอาจสึกกร่อนไปตามกาลเวลาเมื่อถูกไอน้ำความเร็วสูง ส่งผลให้ความแม่นยำลดลง

การลดการหมุนที่จำกัด: มีช่วงการวัดที่แคบกว่ามากเมื่อเทียบกับเครื่องวัดกระแสน้ำวน

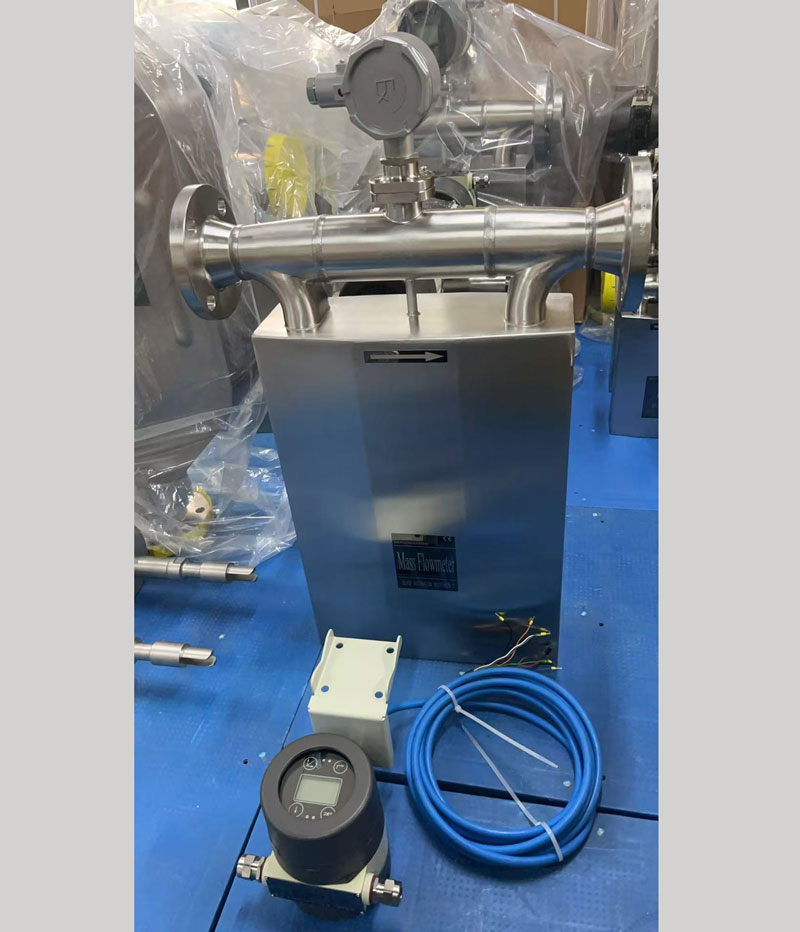

# 3. เครื่องวัดอัตราการไหลของมวล Coriolis: ความแม่นยำสูงสุด

ข้อดี

การวัดมวลโดยตรง: วัดมวลโดยตรง ไม่จำเป็นต้องชดเชยอุณหภูมิและแรงดันแยกกัน

ความแม่นยำสูงสุด: เป็นเทคโนโลยีที่มีความแม่นยำสูงสุดสำหรับการวัดไอน้ำ

ข้อเสีย

ต้นทุนสูงมาก: มิเตอร์ Coriolis มีราคาแพงกว่ามิเตอร์ Vortex หรือ DP อย่างมาก

ราคาของเครื่องวัดอัตราการไหลมวล อยู่ระหว่าง 3,000 ถึง 10,000 เหรียญสหรัฐ ขึ้นอยู่กับขนาดท่อ อุณหภูมิ และระดับแรงดัน

ขนาดจำกัด: โดยทั่วไปจะจำกัดเฉพาะขนาดเส้นที่เล็กกว่าสำหรับการใช้งานไอน้ำเนื่องจากต้นทุนและข้อจำกัดทางเทคนิค ปัจจุบันขนาดสูงสุดของเครื่องวัดอัตราการไหลของไอน้ำ Coriolis คือ 12 นิ้ว

เครื่องวัดอัตราการไหลแบบ Coriolis มีข้อดีและข้อเสียมากมาย หากต้องการทราบข้อมูลโดยละเอียด โปรดดูบทความนี้: ข้อดีและข้อเสียของเครื่องวัดอัตราการไหลแบบมวล Coriolis

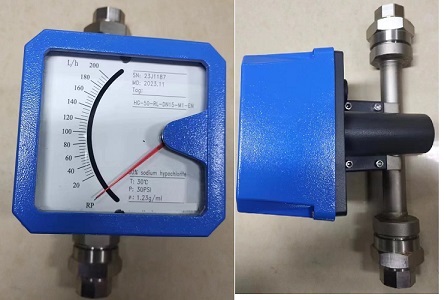

# 4. โรตามิเตอร์ท่อโลหะ: ตัวเลือกที่เรียบง่ายและทนทาน

หลักการทำงาน:

โรตามิเตอร์แบบท่อโลหะประกอบด้วยท่อเรียวที่มีลูกลอยอยู่ภายใน เมื่อไอน้ำไหลขึ้นผ่านท่อ โรตามิเตอร์จะยกลูกลอยขึ้น ลูกลอยจะถึงจุดสมดุล โดยแรงยกของไอน้ำจะเท่ากับน้ำหนักของลูกลอย จากนั้นตำแหน่งแนวตั้งของลูกลอยจะถูกอ่านเทียบกับสเกล ซึ่งแสดงอัตราการไหลโดยตรง โรตามิเตอร์แบบท่อโลหะแตกต่างจากโรตามิเตอร์แบบท่อแก้ว ซึ่งจำกัดการใช้งานเฉพาะกับของเหลวที่มีแรงดันต่ำและของเหลวอ่อน โรตามิเตอร์แบบท่อโลหะทำจากสแตนเลสสตีลและโลหะผสมอื่นๆ จึงเหมาะสำหรับการใช้งานในสภาวะที่ต้องการประสิทธิภาพสูง เช่น การใช้งานไอน้ำ

ข้อดี:

โครงสร้างที่แข็งแกร่ง: โรตามิเตอร์ท่อโลหะได้รับการออกแบบมาให้รองรับแรงดันและอุณหภูมิสูง จึงเหมาะสำหรับการใช้งานไอน้ำอิ่มตัวและแม้แต่ไอน้ำร้อนจัดบางประเภท

ความเรียบง่ายเชิงกลไก: ไม่จำเป็นต้องใช้พลังงานจากภายนอก อุปกรณ์อิเล็กทรอนิกส์ หรือการติดตั้งที่ซับซ้อน จึงเหมาะอย่างยิ่งสำหรับสภาพแวดล้อมที่ห่างไกลหรืออันตรายซึ่งมีทรัพยากรการบำรุงรักษาจำกัด
การบ่งชี้ในพื้นที่และการส่งสัญญาณระยะไกล: ในขณะที่โรตามิเตอร์หลายตัวมีการบ่งชี้ในสถานที่โดยตรง รุ่นที่ทันสมัยยังสามารถติดตั้งการเชื่อมต่อแม่เหล็กและเครื่องส่งสัญญาณอิเล็กทรอนิกส์เพื่อส่งสัญญาณ 4–20 mA สำหรับการรวมเข้าในระบบควบคุมได้อีกด้วย

ทนทานต่อการกัดเซาะ: โครงสร้างโลหะทั้งหมดและการไม่มีเซ็นเซอร์ที่บอบบางหมายความว่าสามารถทนต่อสภาพแวดล้อมไอน้ำที่กัดเซาะได้ดีกว่ามิเตอร์เชิงกลแบบดั้งเดิมบางรุ่น

คุ้มค่า: เมื่อเปรียบเทียบกับเครื่องวัดแบบ Coriolis หรือแบบวอร์เท็กซ์ เครื่องวัดแบบโรตามิเตอร์มีราคาถูกกว่าอย่างเห็นได้ชัด และมักเป็นตัวเลือกที่ประหยัดกว่าสำหรับการตรวจสอบไอน้ำในระดับยูทิลิตี้

ข้อเสีย:

ความแม่นยำต่ำกว่า: โดยทั่วไปแล้ว โรตามิเตอร์แบบท่อโลหะจะมีความแม่นยำในช่วง ±1.5% ถึง ±2.5% ของสเกลเต็ม ซึ่งต่ำกว่ามิเตอร์แบบวอร์เท็กซ์หรือโคริโอลิส เหมาะที่สุดสำหรับการตรวจสอบและวิเคราะห์แนวโน้ม มากกว่าการถ่ายโอนข้อมูลการควบคุมหรือการใช้งานที่ต้องการความแม่นยำสูง
อัตราส่วนการลดการไหลที่จำกัด: ช่วงการวัดจะแคบกว่าเครื่องวัดกระแสน้ำวน ซึ่งหมายความว่าเครื่องวัดเหล่านี้อาจไม่สามารถจับการเปลี่ยนแปลงของอัตราการไหลที่ต่ำมากหรือสูงมากได้อย่างมีประสิทธิภาพ
การอ่านค่าด้วยมือโดยไม่ต้องใช้อุปกรณ์อิเล็กทรอนิกส์: โรตามิเตอร์พื้นฐานจำเป็นต้องตรวจสอบด้วยสายตา แม้ว่าเครื่องส่งสัญญาณอิเล็กทรอนิกส์จะแก้ปัญหานี้ได้ แต่ก็เพิ่มค่าใช้จ่ายเพิ่มเติม

การประยุกต์ใช้งานที่เหมาะสม

โรตามิเตอร์แบบท่อโลหะถูกนำมาใช้อย่างแพร่หลายในท่อไอน้ำสาธารณูปโภค การใช้งานป้อนหม้อไอน้ำ และการตรวจสอบกระบวนการที่ค่าที่อ่านได้โดยประมาณนั้นเพียงพอ ตัวอย่างเช่น โรงงานอาจติดตั้งโรตามิเตอร์เพื่อติดตามการใช้ไอน้ำในแผนกต่างๆ เพื่อให้แน่ใจว่ามีการจัดสรรต้นทุนพลังงานอย่างคร่าวๆ โดยไม่ต้องลงทุนในเทคโนโลยีความแม่นยำสูงที่มีราคาแพงกว่า
สำหรับการใช้งานที่ต้องการความแม่นยำสูง โรตามิเตอร์แบบท่อโลหะพร้อมเครื่องส่งสัญญาณสามารถให้เอาต์พุตอิเล็กทรอนิกส์ที่เชื่อถือได้ ขณะเดียวกันก็ยังคงไว้ซึ่งดีไซน์ที่เรียบง่ายแต่แข็งแกร่ง ซึ่งทำให้เป็นอุปกรณ์ที่ใช้งานได้จริงระหว่างมิเตอร์แบบกลไกแบบดั้งเดิมและระบบวัดอัตราการไหลแบบอิเล็กทรอนิกส์ขั้นสูง

สรุปเทคโนโลยีเครื่องวัดอัตราการไหลของไอน้ำ

---

วิธีการเลือกเครื่องวัดอัตราการไหลของไอน้ำที่ถูกต้อง

การเลือกที่ถูกต้องต้องอาศัยการพิจารณากระบวนการของคุณอย่างรอบคอบ การอภิปรายเกี่ยวกับ [ประเภทของมาตรวัดอัตราการไหลของไอน้ำ] หลักๆ ถือเป็นขั้นตอนแรก

# ไอน้ำร้อนจัด vs. ไออิ่มตัว

การทราบสถานะของไอน้ำเป็นสิ่งสำคัญอย่างยิ่ง ไออิ่มตัวจะมีจุดเดือดที่ความดันหนึ่ง ขณะที่ไอร้อนยวดยิ่งถูกทำให้ร้อน อุณหภูมิของไออิ่มตัวโดยทั่วไปอยู่ที่ประมาณ 200–250 °C ในขณะที่ไอร้อนยวดยิ่งสามารถมีอุณหภูมิสูงกว่ามาก โดยทั่วไปอยู่ที่ 350–450 °C หรือมากกว่า ซึ่งมักอยู่ภายใต้ความดันที่สูงมาก การวัดการไหลของไอร้อนยวดยิ่งมีความท้าทายมากกว่าการวัดไออิ่มตัวอย่างมาก เนื่องจากอุณหภูมิสูง ความหนาแน่นต่ำ และคุณสมบัติที่แปรผันเมื่อเกินจุดเดือด ไอร้อนยวดยิ่งมีลักษณะแห้ง (เป็นก๊าซ 100%) ทำให้วัดได้ง่ายกว่า ไออิ่มตัวมักจะมีลักษณะ "เปียก" และต้องใช้เครื่องวัดอย่างระมัดระวัง และบางครั้งอาจต้องใช้อุปกรณ์เฉพาะทางเพื่อจัดการกับคอนเดนเสทที่อาจเกิดขึ้น

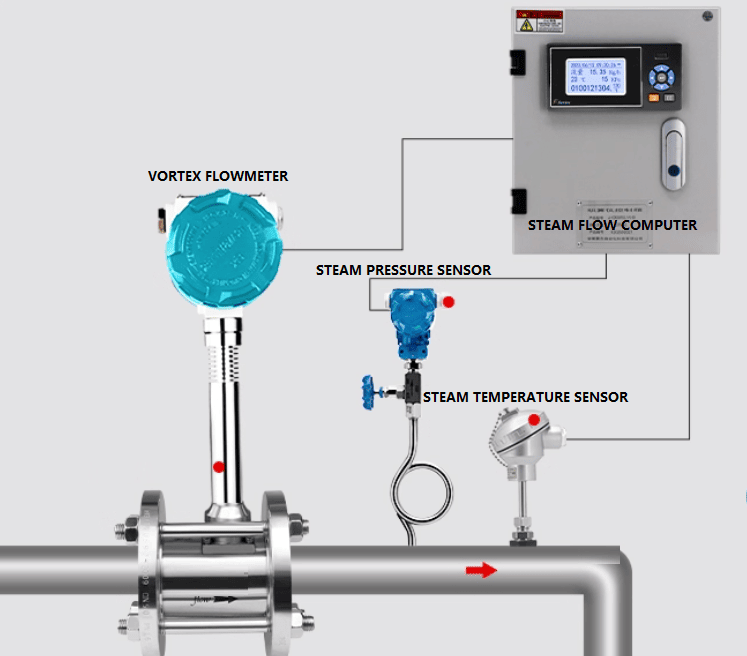

# บทบาทสำคัญของการชดเชยอุณหภูมิและความดัน

ดังที่ได้กล่าวไปแล้ว ความหนาแน่นของไอน้ำจะเปลี่ยนแปลงไปตามอุณหภูมิและความดัน เครื่องวัดปริมาตรอย่าง Vortex และ DP จริงๆ แล้ววัดความเร็ว ไม่ใช่มวล ในการแปลงค่าที่อ่านได้เป็นค่าอัตราการไหลของมวลที่แม่นยำ จำเป็นต้องผสานรวมเข้ากับเซ็นเซอร์อุณหภูมิและความดัน ซึ่งทำได้โดยใช้คอมพิวเตอร์การไหล ซึ่งรับสัญญาณความเร็วจากเครื่องวัดการไหลและข้อมูลสดจาก [ เครื่องส่งสัญญาณความดันไอน้ำ ] และเซ็นเซอร์อุณหภูมิ (RTD) เฉพาะ จากนั้นคอมพิวเตอร์การไหลจะทำการคำนวณแบบเรียลไทม์เพื่อส่งออกอัตราการไหลของมวลที่ชดเชยแล้ว

วิดีโอที่เกี่ยวข้อง: วิธีการกำหนดค่าคอมพิวเตอร์การไหลของไอน้ำ AJ-Series


# ขนาดและการติดตั้ง

การกำหนดขนาดที่เหมาะสมเป็นสิ่งสำคัญต่อความแม่นยำ เซ็นเซอร์ไอน้ำต้องมีขนาดเหมาะสมกับอัตราการไหลที่คาดหวังในสภาวะการทำงานที่กำหนด ตัวอย่างเช่น มาตรวัดอัตราการไหลของไอน้ำขนาด 4 นิ้ว สำหรับท่อหลักของโรงงาน ควรเลือกโดยพิจารณาจากกำลังสูงสุดของหม้อไอน้ำและแรงดันของท่อ การติดตั้งก็มีความสำคัญไม่แพ้กัน โดยเฉพาะอย่างยิ่งข้อกำหนดสำหรับการเดินท่อตรงสำหรับมิเตอร์ Vortex และ DP เพื่อให้มั่นใจถึงอัตราการไหลที่เสถียร

บทสรุป: การร่วมมือกับผู้เชี่ยวชาญ

การเลือกเครื่องวัดอัตราการไหลของไอน้ำที่เหมาะสมเป็นงานที่ซับซ้อนแต่สำคัญยิ่ง ซึ่งส่งผลโดยตรงต่อประสิทธิภาพและผลกำไรของโรงงานของคุณ แม้ว่าเครื่องวัด Vortex ที่ทนทานและเชื่อถือได้จะเป็นตัวเลือกที่เหมาะสมที่สุดสำหรับการใช้งานส่วนใหญ่ แต่เครื่องวัด DP และ Coriolis ก็มีโซลูชันสำหรับความต้องการเฉพาะทางมากขึ้น กุญแจสู่ความสำเร็จคือการวิเคราะห์การใช้งานของคุณอย่างละเอียดถี่ถ้วน และความเข้าใจในการแปลงค่าการวัดปริมาตรให้เป็นข้อมูลอัตราการไหลของมวลที่แม่นยำตามที่คุณต้องการอย่างแท้จริง

ที่ Silver Automation Instruments เราเชี่ยวชาญในการจัดหาโซลูชันครบวงจรสำหรับการวัดอัตราการไหลของไอน้ำ ผู้เชี่ยวชาญของเราสามารถช่วยคุณเลือก กำหนดขนาด และกำหนดค่าเทคโนโลยีที่เหมาะสมกับกระบวนการของคุณ เพื่อให้มั่นใจว่าคุณจะได้รับข้อมูลที่เชื่อถือได้และแม่นยำไปอีกหลายปี

คำถามที่พบบ่อย (FAQ) เกี่ยวกับเครื่องวัดอัตราการไหลของไอน้ำ

1. เครื่องวัดอัตราการไหลไอน้ำแบบใดดีที่สุดและเป็นที่นิยมที่สุด?
สำหรับการใช้งานในอุตสาหกรรมส่วนใหญ่ เครื่องวัดอัตราการไหลแบบ Vortex Flow Meter ถือเป็นมาตรฐานอุตสาหกรรมและเป็นตัวเลือกที่ดีที่สุดสำหรับการวัดไอน้ำ ด้วยการออกแบบที่แข็งแรงทนทานและไม่มีชิ้นส่วนเคลื่อนไหว ทำให้มีความน่าเชื่อถือสูงและบำรุงรักษาง่าย อีกทั้งยังให้ความสมดุลระหว่างประสิทธิภาพและราคาที่ยอดเยี่ยม อย่างไรก็ตาม เครื่องวัดอัตราการไหลแบบ Differential Pressure (DP) แบบดั้งเดิมยังคงเป็นโซลูชันที่ได้รับความนิยมอย่างแพร่หลาย โดยเฉพาะอย่างยิ่งสำหรับการใช้งานกับไอน้ำแรงดันสูงและอุณหภูมิสูงที่ท้าทายซึ่งอาจจัดการได้ยาก

2. ทำไมฉันจึงไม่สามารถใช้เครื่องวัดอัตราการไหลของน้ำมาตรฐานสำหรับไอน้ำได้?
ไอน้ำมีอุณหภูมิและความดันสูงมาก ซึ่งอาจทำลายมาตรวัดอัตราการไหลมาตรฐาน เช่น มาตรวัดแม่เหล็กหรือมาตรวัดกังหัน นอกจากนี้ ความหนาแน่นของไอน้ำยังเปลี่ยนแปลงอย่างมากตามความดันและอุณหภูมิ ซึ่งจำเป็นต้องมีความสามารถในการชดเชยเฉพาะทางที่พบในมาตรวัดอัตราการไหลไอน้ำเฉพาะทาง

3. ฉันจำเป็นต้องวัดอัตราการไหลของมวลหรืออัตราการไหลของปริมาตรไอน้ำหรือไม่
คุณควรวัดอัตราการไหลของมวล (เช่น หน่วยเป็นกิโลกรัมต่อชั่วโมง หรือ ปอนด์ต่อชั่วโมง) เสมอ เนื่องจากความหนาแน่นของไอน้ำไม่คงที่ การอ่านค่าปริมาตรอย่างง่าย (เช่น ลูกบาศก์เมตรต่อชั่วโมง) จึงไม่มีความหมาย การอ่านค่าอัตราการไหลของมวลเป็นวิธีเดียวที่จะติดตามการใช้พลังงานและต้นทุนได้อย่างแม่นยำ

4. การชดเชยอุณหภูมิและความดันคืออะไร?
เนื่องจากเครื่องวัดปริมาตรอย่าง Vortex และ DP วัดความเร็วจริง จึงจำเป็นต้องจับคู่กับเซ็นเซอร์อุณหภูมิและความดันแยกต่างหากเพื่อให้การไหลของมวลไอน้ำมีความแม่นยำ คอมพิวเตอร์วัดการไหลจะใช้ข้อมูลจากเซ็นเซอร์ทั้งสามตัวเพื่อคำนวณความหนาแน่นของไอน้ำอย่างต่อเนื่อง และแปลงค่าความเร็วที่อ่านได้ให้เป็นอัตราการไหลของมวลที่แม่นยำ

5. ไอน้ำร้อนอิ่มตัว กับ ไอน้ำร้อนยวดยิ่ง ต่างกันอย่างไร?
ไออิ่มตัวจะมีจุดเดือดที่ความดันหนึ่ง และมักมีหยดน้ำอยู่ด้วย ("ไอเปียก") ไอร้อนยวดยิ่งถูกทำให้ร้อนเกินจุดเดือดและ
