มาตรวัดอัตราการไหลแบบดิจิตอลสำหรับน้ำ

สารบัญ
เครื่องวัดอัตราการไหลแม่เหล็กไฟฟ้าสำหรับการวัดอัตราการไหลของน้ำ
คุณสมบัติของเครื่องวัดอัตราการไหลของน้ำแม่เหล็กไฟฟ้า
เครื่องวัดอัตราการไหลของกังหันสำหรับการวัดอัตราการไหลของน้ำ
คุณสมบัติของเครื่องวัดอัตราการไหลของน้ำแบบกังหัน
เครื่องวัดอัตราการไหลแบบ Vortex Shedding สำหรับอุปกรณ์วัดน้ำ
เครื่องวัดอัตราการไหลของน้ำ Vortex ทำงานอย่างไร?
คุณสมบัติของเครื่องวัดอัตราการไหลของน้ำแบบกระแสน้ำวน
โรตามิเตอร์ดิจิตอลสำหรับการวัดอัตราการไหลของน้ำ
เครื่องวัดอัตราการไหลแบบโรตามิเตอร์น้ำดิจิตอลทำงานอย่างไร?
ข้อดีของการใช้เครื่องวัดอัตราการไหลแบบพื้นที่แปรผันแบบดิจิทัลสำหรับการวัดอัตราการไหลของน้ำ
เครื่องวัดอัตราการไหลของน้ำแบบอัลตราโซนิก
คุณสมบัติของเครื่องวัดอัตราการไหลของน้ำแบบอัลตราโซนิก
มาตรวัดอัตราการไหลของน้ำแบบช่องเปิด
เครื่องวัดอัตราการไหลของน้ำช่องเปิดทำงานอย่างไร?
การประยุกต์ใช้เครื่องวัดอัตราการไหลของน้ำแบบช่องเปิด
มาตรวัดอัตราการไหลของน้ำแบบดิจิตอล
คุณสมบัติของเครื่องวัดอัตราการไหลของมวลน้ำแบบดิจิตอล
มิเตอร์วัดอัตราการไหลของน้ำแบบดิจิตอลไมโคร

ทุกครั้งที่มีการพูดคุยเกี่ยวกับเครื่องวัดอัตราการไหลแบบดิจิทัลที่ดีที่สุดสำหรับน้ำ เรามักจะแนะนำเครื่องวัดอัตราการไหลแบบอัลตราโซนิก เครื่องวัดอัตราการไหลแบบวอร์เท็กซ์ เครื่องวัดอัตราการไหลแบบกังหัน และเครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้า เครื่องวัดอัตราการไหลแบบดิจิทัลเหล่านี้ล้วนคุ้มค่าและเชื่อถือได้เนื่องจากประสิทธิภาพ ดังนั้น ในบทความนี้ ผมจะแนะนำเครื่องวัดอัตราการไหลแบบดิจิทัลเหล่านี้เพื่อช่วยคุณในการตัดสินใจเลือกซื้อ

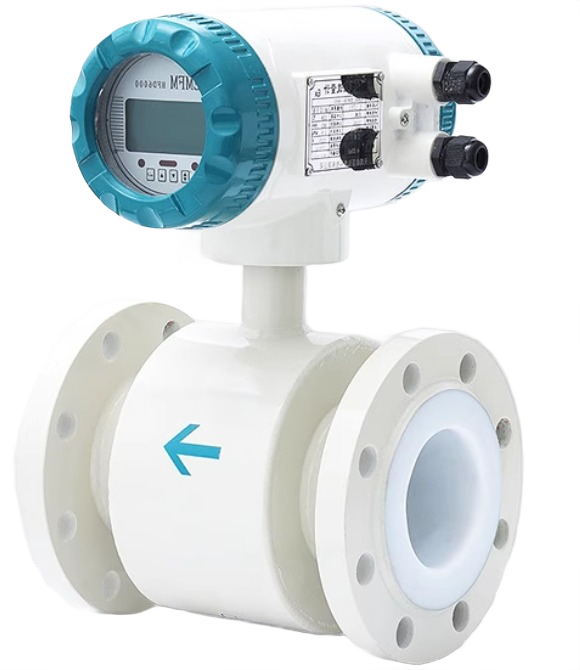

เครื่องวัดอัตราการไหลแม่เหล็กไฟฟ้าสำหรับการวัดอัตราการไหลของน้ำ

เครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้าเป็นเครื่องมือวัดอัตราการไหลที่ใช้กฎการเหนี่ยวนำแม่เหล็กไฟฟ้าของฟาราเดย์เพื่อวัดปริมาตรการไหลของของเหลวนำไฟฟ้า น้ำในฐานะของเหลวนำไฟฟ้าสามารถวัดได้โดยใช้เครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้า
เครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้ามีความสำคัญอย่างยิ่งในการตรวจสอบระบบควบคุมในโรงงานบำบัดน้ำเสีย บ้านเรือน และกระบวนการควบคุมทางอุตสาหกรรมอื่นๆ
ในกรณีนี้ วิธีแม่เหล็กไฟฟ้าเหมาะสำหรับการวัดอัตราการไหลของของเหลว เนื่องจากไม่ได้จำกัดการไหลของน้ำที่วัดได้ วิธีแม่เหล็กไฟฟ้าวัดอัตราการไหลของของเหลวโดยไม่ขึ้นกับอุณหภูมิ ความหนืด และความดันของของเหลว ดังนั้น เครื่องวัดอัตราการไหลแม่เหล็ก SHD ทั้งหมดจึงแสดงอัตราการไหลรวมและอัตราการไหลทันที ซึ่งเป็นพารามิเตอร์หลักที่สามารถกำหนดค่าได้บนหน้าจอ

คุณสมบัติของเครื่องวัดอัตราการไหลของน้ำแม่เหล็กไฟฟ้า

เครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้าสำหรับน้ำมีคุณลักษณะหลักหลายประการ:
- มาตรวัดอัตราการไหลของน้ำแบบแม่เหล็กประกอบด้วยเอาต์พุตอะนาล็อกมาตรฐาน 4-20 mA และเอาต์พุตพัลส์เพื่อการวัดอัตราการไหลที่แม่นยำ
- เครื่องวัดอัตราการไหลสามารถแสดงการวัดอัตราการไหลของน้ำในหน่วยต่างๆ เช่น แกลลอนต่อนาที (GPM) ลิตรต่อชั่วโมง (L/h) และลูกบาศก์เมตรต่อชั่วโมง (m³/h) ซึ่งให้ข้อมูลการไหลของน้ำที่ครบถ้วน
ตัวเลือกการสื่อสารที่มีให้ ได้แก่ โปรโตคอล HART, Profibus DP และ RS485 ซึ่งช่วยเพิ่มการทำงานร่วมกับระบบอื่นๆ
- เซ็นเซอร์การไหลของน้ำได้รับการออกแบบโดยไม่มีชิ้นส่วนเคลื่อนไหวใดๆ เพื่อให้มั่นใจได้ถึงความทนทานและลดความต้องการในการบำรุงรักษา
- นำเสนอโซลูชันที่คุ้มต้นทุนสำหรับการวัดอัตราการไหลของสายน้ำด้วยส่วนประกอบอิเล็กทรอนิกส์ขั้นสูง
- ด้วยขนาดเซนเซอร์น้ำสูงสุดถึง 2,000 มม. จึงเหมาะอย่างยิ่งสำหรับการใช้งานชลประทานแบบดิจิทัล
- มีมาตรวัดอัตราการไหลแบบระยะไกลให้เลือกใช้ เนื่องจากช่วยลดความยุ่งยากในการติดตั้งและปรับปรุงความปลอดภัยในการทำงานในสถานที่ที่คับแคบ จำกัด หรืออันตราย

- มีเซ็นเซอร์ให้เลือกหลากหลายขนาด ได้แก่ มาตรวัดอัตราการไหลของน้ำดิจิทัลขนาด 1 นิ้ว มาตรวัดอัตราการไหลของน้ำขนาด 2 นิ้ว มาตรวัดอัตราการไหลของน้ำขนาด 8 นิ้ว และมาตรวัดอัตราการไหลของน้ำแบบอิเล็กทรอนิกส์ขนาด 12 นิ้ว และสามารถปรับเปลี่ยนให้เหมาะกับมาตรวัดอัตราการไหลของน้ำดิจิทัลขนาดใหญ่ขึ้นได้ มาตรวัดอัตราการไหลของน้ำแบบแม่เหล็กไฟฟ้ามีประโยชน์เพราะไม่มีชิ้นส่วนที่เคลื่อนไหว เซ็นเซอร์ที่ติดตั้งอยู่ในท่อส่งน้ำจะไม่ขัดขวางการไหลของน้ำที่กำลังวัด การที่ไม่มีชิ้นส่วนที่เคลื่อนไหวเหล่านี้หมายความว่าการบำรุงรักษาจะแทบไม่มีหรือไม่มีเลยเมื่อทำการวัดอัตราการไหลของน้ำ

---

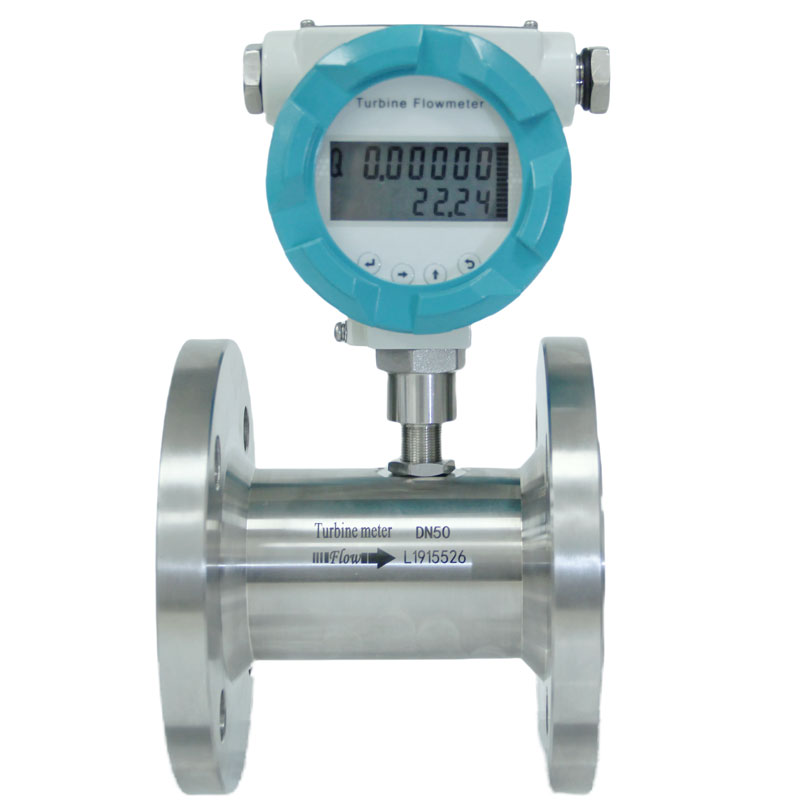

เครื่องวัดอัตราการไหลของกังหันสำหรับการวัดอัตราการไหลของน้ำ

คุณสมบัติของเครื่องวัดอัตราการไหลของน้ำแบบกังหัน

ต่อไปนี้เป็นคุณสมบัติของมาตรวัดอัตราการไหลของน้ำแบบเทอร์ไบน์
-เป็นเครื่องวัดอัตราการไหลแบบดิจิตอลที่มีเอาต์พุต 4-20 MA และสามารถสื่อสารผ่าน RS485 ได้
-สามารถแสดงข้อมูลการไหลของน้ำได้ เพราะมีหน้าจอแสดงผลแบบอิเล็กทรอนิกส์
-มีแหล่งจ่ายไฟฟ้า 24 V DC หรือทางเลือกสำหรับพลังงานแบตเตอรี่
-สามารถรองรับอุณหภูมิน้ำสูงสุดได้ 150c.
- เป็นเครื่องวัดอัตราการไหลของน้ำราคาประหยัดที่ออกแบบเป็นเครื่องวัดพัลส์เอาท์แบบเรียบง่าย

-พารามิเตอร์ต่างๆ เช่น ตั้งค่ามาตรวัดอัตราการไหล, ตั้งค่าหน่วยอัตราการไหล, ล้างอัตราการไหลรวม สามารถมองเห็นได้ในจอแสดงผลอิเล็กทรอนิกส์
เครื่องวัดอัตราการไหลของกังหันน้ำมีการออกแบบที่เรียบง่ายโดยมีส่วนประกอบที่ผ่านการประมวลผลน้อยที่สุด ทำให้มีน้ำหนักเบาและง่ายต่อการบำรุงรักษา
เครื่องวัดอัตราการไหลของกังหันน้ำมีระดับความแม่นยำที่สูง โดยทั่วไปจะอยู่ระหว่าง 0.5% ถึง 1.0% และแสดงให้เห็นถึงความสามารถในการทำซ้ำได้อย่างยอดเยี่ยม
- นอกจากนี้ ยังสามารถออกแบบให้เป็นเครื่องวัดอัตราการไหลของกังหันน้ำแรงดันสูง ซึ่งสามารถทนต่อแรงดันสูงได้ถึง 100 บาร์หรือมากกว่า
- เครื่องวัดอัตราการไหลของกังหันน้ำแบบดิจิทัลยังคุ้มค่า ทำให้เป็นตัวเลือกที่เหมาะสมสำหรับการใช้งานต่างๆ
มาตรวัดอัตราการไหลของกังหันน้ำถือเป็นตัวเลือกที่ดี เนื่องจากสามารถใช้ได้กับการวัดน้ำในวงกว้าง ตั้งค่าและใช้งานง่าย คุ้มค่าเงิน และมีความแม่นยำและถูกต้องสูง

---

เครื่องวัดอัตราการไหลแบบ Vortex Shedding สำหรับอุปกรณ์วัดน้ำ

คุณสมบัติของเครื่องวัดอัตราการไหลของน้ำแบบกระแสน้ำวน

-มีหน้าจอแสดงผลแบบดิจิตอล แสดงข้อมูลอัตราการไหลของน้ำทันที, อัตราการไหลรวม
-เป็นเครื่องวัดอัตราการไหลแบบสแตนเลสสำหรับวัดอัตราการไหลของน้ำ
- รองรับช่วงอุณหภูมิสูงสุด 350C จึงใช้เป็นเครื่องวัดอัตราการไหลของน้ำอุณหภูมิสูง เช่น เครื่องวัดอัตราการไหลของน้ำหม้อไอน้ำ เครื่องวัดอัตราการไหลของน้ำคอนเดนเสท
-มีการเชื่อมต่อกระบวนการต่างๆ เช่น ไตรแคลมป์สำหรับอุตสาหกรรมสุขอนามัยและสุขอนามัย หน้าแปลน และเวเฟอร์
-มีตัวเลือกการสื่อสาร HART และ RS485 เพื่อการรวมระบบที่ดียิ่งขึ้น
- เครื่องวัดอัตราการไหลของน้ำ Vortex มีแหล่งจ่ายไฟ DC 24 โวลต์ หรือแหล่งจ่ายไฟแบตเตอรี่
-เป็นเครื่องวัดอัตราการไหลของน้ำแบบอิเล็กทรอนิกส์ 2 สายด้วย
- เครื่องวัดอัตราการไหลแบบวอร์เท็กซ์ยังเหมาะอย่างยิ่งสำหรับความแม่นยำในระยะยาว การบำรุงรักษาแทบไม่ต้องมากเพราะไม่มีชิ้นส่วนที่เคลื่อนไหว ช่วงอุณหภูมิของเครื่องวัดยังน่าประทับใจ จึงเชื่อถือได้ นอกจากนี้ ต้นทุนการติดตั้งยังถูกกว่าอีกด้วย

---

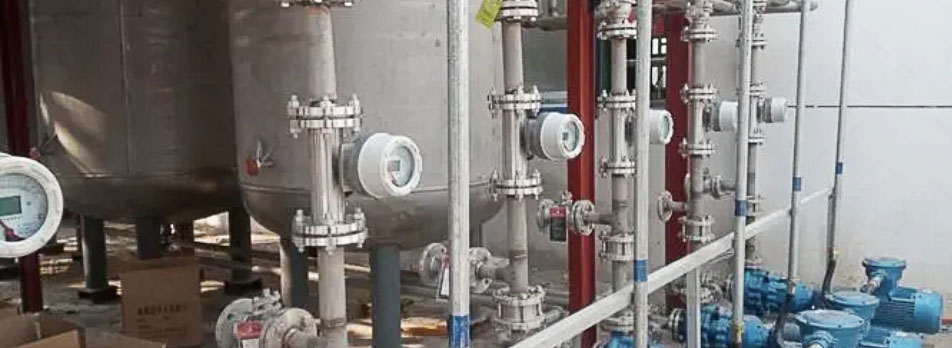

โรตามิเตอร์ดิจิตอลสำหรับการวัดอัตราการไหลของน้ำ

เครื่องวัดอัตราการไหลแบบโรตามิเตอร์น้ำดิจิตอลทำงานอย่างไร?

ข้อดีของการใช้เครื่องวัดอัตราการไหลแบบพื้นที่แปรผันแบบดิจิทัลสำหรับการวัดอัตราการไหลของน้ำ

- เครื่องวัดอัตราการไหลของโรเตอร์แบบท่อโลหะใช้วัดอัตราการไหลของน้ำ ซึ่งมีความทนทานมากกว่าโรตามิเตอร์แบบท่อแก้ว
- เครื่องวัดอัตราการไหลแบบโรตามิเตอร์อิเล็กทรอนิกส์สามารถมีเอาต์พุตแบบอะนาล็อก และยังสามารถส่งออกสัญญาณเตือนขีดจำกัดบนและล่างสำหรับการควบคุมกระบวนการต่างๆ และการส่งข้อมูลระยะไกลได้อีกด้วย
- มีตัวเลือกสำหรับมาตรวัดอัตราการไหลของน้ำป้องกันการระเบิดและมาตรวัดอัตราการไหลของน้ำความปลอดภัยภายใน
- เครื่องวัดอัตราการไหลแบบพื้นที่แปรผันอิเล็กทรอนิกส์โดยทั่วไปเหมาะสำหรับการวัดอัตราการไหลของน้ำต่ำ
- ยังมีตัวเลือกการเก็บความร้อนและมาตรวัดอัตราการไหลแบบแจ็คเก็ตสำหรับน้ำอีกด้วย
- ขนาดเซ็นเซอร์วัดอัตราการไหลของน้ำแบบพื้นที่แปรผันตั้งแต่ 1/2" ถึง 8"
- สามารถทำเป็นมาตรวัดอัตราการไหลของน้ำแบบแนวตั้ง หรือแบบแนวนอนได้
- โครงสร้างเรียบง่ายและแทบไม่ต้องบำรุงรักษาใดๆ
- ตัวเลือกการเชื่อมต่อกระบวนการที่หลากหลายสำหรับอุปกรณ์มาตรวัดอัตราการไหลของน้ำโรตามิเตอร์ เช่น การเชื่อมต่อแบบแคลมป์ การเชื่อมต่อแบบเกลียว การเชื่อมต่อแบบหน้าแปลน ฯลฯ

---

เครื่องวัดอัตราการไหลของน้ำแบบอัลตราโซนิก

หลักการของเครื่องวัดอัตราการไหลของน้ำด้วยคลื่นเสียงอัลตราโซนิก: เมื่อคลื่นเสียงแพร่กระจายในน้ำ ความเร็วของคลื่นเสียงจะเพิ่มขึ้นในทิศทางปลายน้ำและลดลงในทิศทางต้นน้ำ ระยะการแพร่กระจายเดียวกันจะมีเวลาแพร่กระจายต่างกัน ความแตกต่างของเวลาเดินทางในระยะทางเดียวกันจะถูกนำไปใช้ในการคำนวณอัตราการไหลของน้ำ วิธีการนี้เรียกว่าเครื่องวัดอัตราการไหลของคลื่นเสียงอัลตราโซนิกแบบเวลาผ่าน

คุณสมบัติของเครื่องวัดอัตราการไหลของน้ำแบบอัลตราโซนิก

1. เครื่องวัดอัตราการไหลของน้ำด้วยคลื่นอัลตราโซนิกแบบไม่สัมผัสมีตัวแปลงสัญญาณแบบหนีบที่ติดตั้งบนพื้นผิวของท่อ ซึ่งไม่จำเป็นต้องหยุดการไหลของน้ำหรือตัดท่อในระหว่างการติดตั้ง
2. มีทั้งมาตรวัดอัตราการไหลของน้ำด้วยคลื่นอัลตราโซนิกแบบติดผนังคงที่และมาตรวัดอัตราการไหลของน้ำด้วยคลื่นอัลตราโซนิกแบบพกพา
3. มาตรวัดน้ำอัลตราโซนิกแบบไม่รบกวนไม่มีชิ้นส่วนภายในที่ขัดขวางการไหล ส่งผลให้สูญเสียแรงดันเป็นศูนย์
4. มาตรวัดน้ำแบบอัลตราโซนิกสำหรับระยะเวลาขนส่งโดยทั่วไปใช้สำหรับวัดน้ำสะอาดในท่อที่ไม่ได้บุผิว สำหรับการวัดอัตราการไหลของน้ำเสีย ขอแนะนำให้ใช้เครื่องวัดอัตราการไหลของน้ำเสียแบบอัลตราโซนิกแบบดอปเปลอร์
5. มาตรวัดอัตราการไหลของน้ำด้วยคลื่นเสียงเหนือเสียงมีต้นทุนที่คุ้มค่ามาก โดยไม่จำเป็นต้องปรับเปลี่ยนท่อเพิ่มเติมในระหว่างการติดตั้ง
6. ในประเทศจีน เครื่องวัดอัตราการไหลด้วยคลื่นเสียงความถี่สูงไม่เหมาะสำหรับการวัดอัตราการไหลของน้ำในท่อที่มีเส้นผ่านศูนย์กลางเล็กกว่า DN32 สำหรับท่อที่มีเส้นผ่านศูนย์กลางต่ำกว่า DN32 ขอแนะนำให้ใช้เครื่องมือวัดอัตราการไหลของน้ำแบบกังหันหรือแบบแม่เหล็กไฟฟ้า

---

มาตรวัดอัตราการไหลของน้ำแบบช่องเปิด

เครื่องวัดอัตราการไหลของน้ำช่องเปิดทำงานอย่างไร?

เครื่องวัดอัตราการไหลแบบช่องเปิดถูกออกแบบมาเพื่อวัดอัตราการไหลตามธรรมชาติในท่อที่เติมน้ำบางส่วนหรือช่องเปิดที่มีพื้นผิวเรียบ เครื่องวัดอัตราการไหลแบบช่องเปิดของ Silver Automation Instruments มักใช้ร่วมกับ Parshall Flumes หลักการของเครื่องวัดอัตราการไหลแบบช่องเปิดอัลตราโซนิกคือการทำให้พื้นที่หน้าตัดของช่องแคบลง ทำให้ระดับของเหลวที่ส่วนแคบนั้นต่ำกว่าระดับของเหลวต้นน้ำ อัตราการไหลถูกกำหนดโดยการวัดความแตกต่างของระดับของเหลว

การประยุกต์ใช้เครื่องวัดอัตราการไหลของน้ำแบบช่องเปิด

เครื่องวัดอัตราการไหลแบบช่องเปิดเหมาะสำหรับใช้ในช่องเปลี่ยนทิศทางน้ำประปาในเมือง ช่องเปลี่ยนทิศทางน้ำหล่อเย็นและช่องระบายน้ำในโรงไฟฟ้าพลังความร้อน ช่องระบายน้ำเสียเข้าและออกของการบำบัดน้ำเสีย ช่องระบายน้ำเสียจากอุตสาหกรรมและเหมืองแร่ รวมถึงในโครงการอนุรักษ์น้ำและช่องชลประทานการเกษตร

---

มาตรวัดอัตราการไหลของน้ำแบบดิจิตอล

คุณสมบัติของเครื่องวัดอัตราการไหลของมวลน้ำแบบดิจิตอล

1. วัดอัตราการไหลของมวลน้ำโดยตรง แทนที่จะวัดอัตราการไหลของมวลที่แปลงโดยความสัมพันธ์ระหว่างอัตราการไหลของปริมาตรและความหนาแน่น
2. วัดอัตราการไหลของน้ำหลากหลายชนิด ทั้งน้ำบริสุทธิ์พิเศษ น้ำอาร์โอ หรือพูดง่ายๆ ก็คือ สามารถวัดน้ำได้ทุกชนิด ในทางกลับกัน เครื่องวัดอัตราการไหลของแม่เหล็กไฟฟ้าไม่สามารถวัดน้ำที่ไม่นำไฟฟ้าได้ และเครื่องวัดอัตราการไหลของน้ำแบบวอร์เท็กซ์และแบบกังหันน้ำไม่สามารถวัดน้ำที่มีสิ่งเจือปนได้
3. แอมพลิจูดการสั่นสะเทือนของท่อวัดมีขนาดเล็ก ไม่มีสิ่งกีดขวางและชิ้นส่วนที่เคลื่อนไหวในท่อ และไม่มีมาตรวัดอัตราการไหลของน้ำที่สูญเสียแรงดัน
4. ไม่เพียงแต่วัดอัตราการไหลของมวลของน้ำเท่านั้น แต่ยังวัดอุณหภูมิและแรงดันของน้ำด้วย มาตรวัดอัตราการไหลของน้ำแบบดิจิทัลหลายพารามิเตอร์
5. เครื่องวัดอัตราการไหลของน้ำที่มีความแม่นยำสูงสุด ความแม่นยำสามารถเข้าถึง 0.1% 6. บริษัทของเรามีเครื่องวัดอัตราการไหลของน้ำขนาดเล็กและตัวควบคุมอัตราการไหลของมวล Coriolis สำหรับน้ำ
6. มาตรวัดอัตราการไหลของมวลน้ำแบบดิจิทัลมีจอแสดงผลดิจิทัลและรองรับโปรโตคอลการสื่อสารที่หลากหลาย รวมถึง Profibus PA, HART และ MODBUS RTU มีตัวเลือกเอาต์พุตการไหลหรือความหนาแน่นสำหรับสัญญาณ 4-20 mA และความถี่ มาตรวัดอัตราการไหลของมวลสามารถใช้แหล่งจ่ายไฟ 24V DC หรือ 220V AC ได้

---

มิเตอร์วัดอัตราการไหลของน้ำแบบดิจิตอลไมโคร

บริษัทของเรานำเสนอเครื่องวัดอัตราการไหลแบบไมโครดิจิทัลขั้นสูงสำหรับการวัดน้ำที่แม่นยำ โดยใช้เทคโนโลยีที่ทันสมัย เรามีความเชี่ยวชาญในการจัดหาเครื่องวัดอัตราการไหลแบบเฟืองวงรีขนาดเล็ก เครื่องวัดอัตราการไหลแบบแรงดันต่างระดับขนาดเล็ก และเครื่องวัดอัตราการไหลแบบมวลไมโครโคริโอลิส อุปกรณ์แต่ละชนิดเหล่านี้แสดงให้เห็นถึงความซับซ้อนทางเทคโนโลยีและความแม่นยำระดับสูงในการวัดอัตราการไหล ด้านล่างนี้คือภาพรวมโดยย่อเกี่ยวกับผลิตภัณฑ์ของเรา

Micro Coriolis flow meter/flow controller	Coriolis flow meter Principle High accuracy (±0.5%FS) and wide measuring grange, max turndown ratio can be 100：1 Can detect 40 g/h water mass flow or even smaller water flow Option with display type or without display type
Micro DP flow meter	Much cheaper than Coriolis water flow meter Can detect min water flow 0.5 ml/min(CCM) Output 4-20Ma,0-5V or 1-5V option RS485 or RS232 Max water pressure rating : 150 psi Water temperature range : 10~50 °C
Micro oval gear flow meter	Pulse output NPN or PNP 24V DC power supply Min water flow can detect: 10 ml/min Stainless steel small water flow meter

บทสรุป

มาตรวัดอัตราการไหลแบบดิจิทัลมีความน่าเชื่อถือสูง โดดเด่นด้วยฟังก์ชันการใช้งานที่หลากหลาย เหมาะอย่างยิ่งสำหรับการวัดและติดตามปริมาณน้ำ เพียงศึกษาราคาและคุณภาพของมาตรวัดอัตราการไหลแบบดิจิทัล คุณก็สามารถเลือกมาตรวัดที่เสถียรและเชื่อถือได้ เพื่อที่คุณจะได้มาตรวัดอัตราการไหลแบบดิจิทัลที่ดีที่สุดสำหรับการวัดปริมาณน้ำเมื่อซื้อ ติดต่อเราได้ที่ Silver Automation Instruments เพื่อนำเสนอแอปพลิเคชันการวัดอัตราการไหลของน้ำแบบดิจิทัลให้กับคุณ
