เครื่องวัดอัตราการไหลแบบสอดแทรกอากาศอัด

เครื่องวัดอัตราการไหลแบบเสียบสำหรับวัดอากาศอัด: ทางเลือกที่สะดวกและคุ้มค่า

เมื่อติดตั้งมิเตอร์วัดอัตราการไหลในระบบอากาศอัด หลายคนมักตัดท่อส่วนหนึ่งแล้วติดตั้งมิเตอร์แบบสอดท่อโดยใช้หน้าแปลนหรือแบบขันเกลียว แต่ในช่วงไม่กี่ปีมานี้ โรงงานจำนวนมากขึ้นเรื่อยๆ เริ่มใช้มิเตอร์วัดอัตราการไหลแบบสอดท่อ โดยเฉพาะอย่างยิ่งสำหรับการวัดอากาศอัด ทำไมจึงเป็นเช่นนั้น?

เหตุใดลูกค้าจึงต้องการซื้อเครื่องวัดอัตราการไหลแบบเสียบสำหรับอากาศอัด?

ลูกค้าส่วนใหญ่นิยมใช้มิเตอร์วัดอัตราการไหลแบบเสียบสำหรับอากาศอัด เนื่องจากติดตั้งง่าย

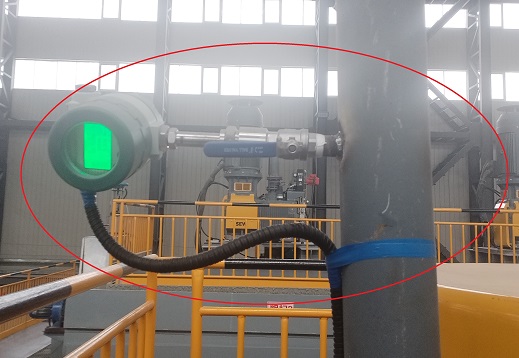

ลักษณะเฉพาะของระบบอัดอากาศคือ ท่อส่งมักจะวางไว้แล้ว และไม่สามารถหยุดการผลิตได้ หากต้องตัดและเชื่อมท่อใหม่เพียงเพื่อติดตั้งเซ็นเซอร์วัดการไหลของอากาศอัดในเวลานั้น ความเสียหายจากการหยุดการผลิตจะมีค่าใช้จ่ายสูงกว่ามิเตอร์วัดการไหลมาก ข้อดีที่สำคัญที่สุดของมิเตอร์วัดการไหลแบบเสียบได้คือ สามารถติดตั้งได้ในขณะที่ระบบยังทำงานอยู่ โดยการเจาะรูในท่อและเสียบหัววัด จากนั้นก็ขันสกรูให้แน่นและใช้งานได้โดยไม่กระทบต่อการผลิต เหมาะอย่างยิ่งสำหรับโครงการปรับปรุง หรือสำหรับสถานที่ที่มีท่อเก่าที่ไม่ต้องการทำการเปลี่ยนแปลงครั้งใหญ่

เหตุใดผู้คนจึงนิยมใช้เครื่องวัดการไหลของอากาศแบบสอดเข้าไปมากกว่าแบบติดตั้งในท่อ?

วิธีแรกนั้นราคาถูก ซึ่งไม่เพียงแต่ช่วยประหยัดค่าใช้จ่ายของเครื่องส่งสัญญาณการไหลของอากาศโดยรวมเท่านั้น แต่ยังช่วยประหยัดค่าใช้จ่ายในการติดตั้งได้มากอีกด้วย ไม่จำเป็นต้องตัดท่อ ไม่จำเป็นต้องต่อหน้าแปลน ไม่จำเป็นต้องใช้เครน คนงานสองคนสามารถติดตั้งได้ภายในครึ่งวัน
ประการที่สองคือ การสูญเสียแรงดันต่ำ โดยมีเพียงหัววัดเดียวและแทบไม่มีสิ่งกีดขวางลม ทำให้เหมาะอย่างยิ่งสำหรับระบบอัดอากาศที่ "ขาดแคลนอากาศ" อยู่แล้ว
ประการที่สามคือความยืดหยุ่น หากติดตั้งในท่อนี้ในวันนี้ และระบบได้รับการปรับปรุงใหม่ในวันพรุ่งนี้ ก็ยังสามารถใช้งานได้โดยการถอดและเปลี่ยนท่อใหม่
โปรดทราบ:
อย่างไรก็ตาม ท่อทุกขนาดไม่สามารถใช้กับเครื่องวัดการไหลของอากาศแบบสอดได้ เช่น ท่อขนาด 1/2 นิ้ว, 3/4 นิ้ว และ 1 นิ้ว ซึ่งไม่สามารถใช้กับเครื่องวัดการไหลของอากาศแบบเสียบปลั๊กได้ หากเลือกใช้เครื่องวัดการไหลแบบใช้ความร้อนแบบสอด จะต้องเลือกใช้ท่อที่มีเส้นผ่านศูนย์กลาง 2 นิ้วขึ้นไป เช่น ท่อส่งอากาศอัดขนาด 3 นิ้ว หรือ 4 นิ้ว หากเลือกใช้เครื่องวัดการไหลแบบกระแสน้ำวน จะสามารถใช้หัววัดกระแสน้ำวนแบบสอดได้เฉพาะกับท่อขนาดใหญ่ที่มีเส้นผ่านศูนย์กลาง 6 นิ้วขึ้นไปเท่านั้น

เครื่องวัดอัตราการไหลแบบเสียบสองชนิดที่ใช้กันทั่วไปสำหรับอากาศอัด

ปัจจุบันมีวิธีการวัดอากาศอัดหลักๆ อยู่สองวิธี ได้แก่:

เครื่องวัดอัตราการไหลแบบเทอร์โมแมสแบบสอดแทรก:

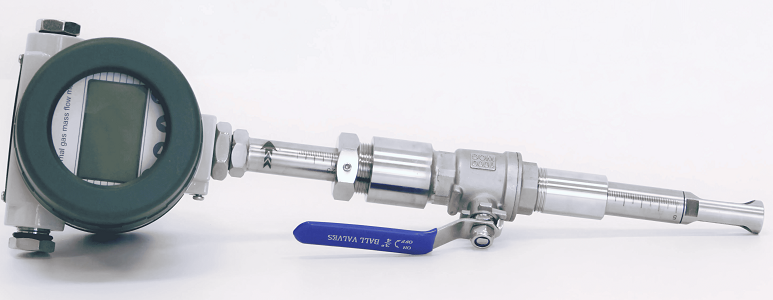

เครื่องวัดอัตราการไหลของมวลความร้อนแบบสอดแทรก

เครื่องวัดอัตราการไหลแบบใช้ความร้อน (Thermal Mass Flow Meter) คำนวณอัตราการไหลโดยการให้ความร้อนและวัดอุณหภูมิด้วยหัววัด ข้อดีคือช่วงการวัดกว้าง สามารถวัดได้อย่างแม่นยำตั้งแต่ลมเบาไปจนถึงลมแรง และหัววัดไม่กลัวการสั่นสะเทือน ทำให้เหมาะสำหรับสถานการณ์ที่การไหลของอากาศที่ทางออกของสถานีอัดอากาศไม่คงที่ ข้อเสียคือไวต่อฝุ่นและคราบน้ำมัน และหากด้านหลังของเครื่องอัดอากาศไม่ได้รับการดูแลอย่างเหมาะสม หัววัดก็มีแนวโน้มที่จะสกปรกได้ง่าย ข่าวดีก็คือ เครื่องวัดอัตราการไหล แบบใช้ความ ร้อนแบบเสียบและแบบติดตั้งในท่อมีความแม่นยำเท่ากัน

เครื่องวัดอัตราการไหลแบบสอดแทรกกระแสน้ำวน:

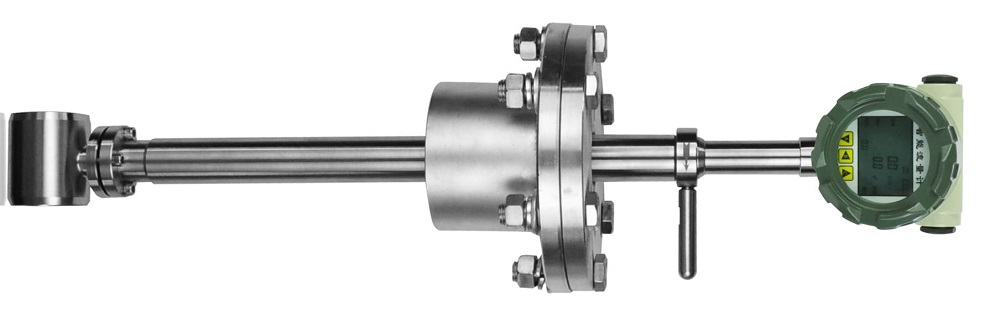

เครื่องวัดอัตราการไหลแบบแทรกวน

อัตราการไหลคำนวณจากความถี่ของกระแสน้ำวนด้านหลังหัววัด เครื่องวัดอัตราการไหลชนิดนี้แข็งแรงทนทานต่อสิ่งสกปรก คราบน้ำมันและไอน้ำไม่ส่งผลกระทบมากนัก ราคามักจะต่ำกว่าเครื่องปั๊มความร้อนแบบดั้งเดิม แต่มีข้อเสียคือไวต่อการสั่นสะเทือน หากคอมเพรสเซอร์อากาศหรือท่อส่งสั่นสะเทือนอย่างรุนแรง ค่าที่วัดได้อาจกระโดดขึ้นลง ช่วงการวัดแคบกว่าแบบใช้ความร้อน สามารถวัดได้ดีในสภาพลมแรง แต่การวัดอาจ "เงียบ" ในสภาพลมเบา อย่างไรก็ตาม เครื่องวัดอัตราการไหลแบบกระแสน้ำวนชนิดเสียบเข้าท่อมีความแม่นยำน้อยกว่าเครื่องวัดอัตราการไหลแบบกระแสน้ำวนชนิดติดตั้งในท่อ

ราคาของเครื่องวัดการไหลของอากาศอัดแบบติดตั้งภายในคือเท่าไหร่?

คุณจะได้สิ่งที่คุณจ่ายไป เซ็นเซอร์วัดการไหลแบบวนแทรกที่ผลิตในประเทศจีนนั้นมีราคาประมาณ 1,000-2,000 ดอลลาร์สหรัฐ ขึ้นอยู่กับวัสดุ ขนาดท่ออากาศ และฟังก์ชันของเครื่องวัดการไหล

ส่วนเครื่องวัดอัตราการไหลแบบเทอร์โมแมสแบบติดตั้งนั้น ราคาเริ่มต้นที่ 900 ดอลลาร์สหรัฐ

โดยทั่วไป ในกรณีของการใช้ลมอัด เว้นแต่จะเป็นท่อส่งใหม่เอี่ยมหรือโครงการประหยัดต้นทุน การติดตั้งเครื่องวัดการไหลของลมอัดมักเป็นทางเลือกที่ใช้งานได้จริงมากกว่า เปรียบเสมือนเครื่องตรวจฟังสำหรับ "หมอท่อ" ที่สามารถวินิจฉัยปัญหาของระบบได้โดยไม่ต้องผ่าตัด สำหรับโรงงานส่วนใหญ่แล้ว วิธีนี้เพียงพอ ใช้งานง่าย และไร้กังวล
