เครื่องวัดอัตราการไหลของอากาศอัดขนาด 8 นิ้ว

เครื่องวัดอัตราการไหลของอากาศอัดขนาด 8 นิ้ว คืออะไร?

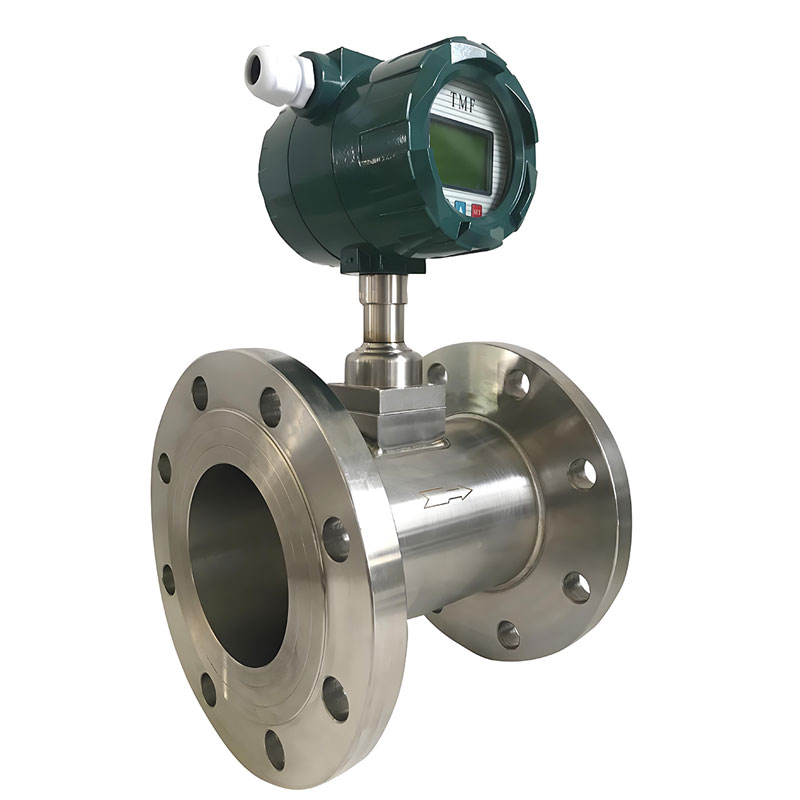

เครื่องวัดอัตราการไหลของอากาศอัดขนาด 8 นิ้ว

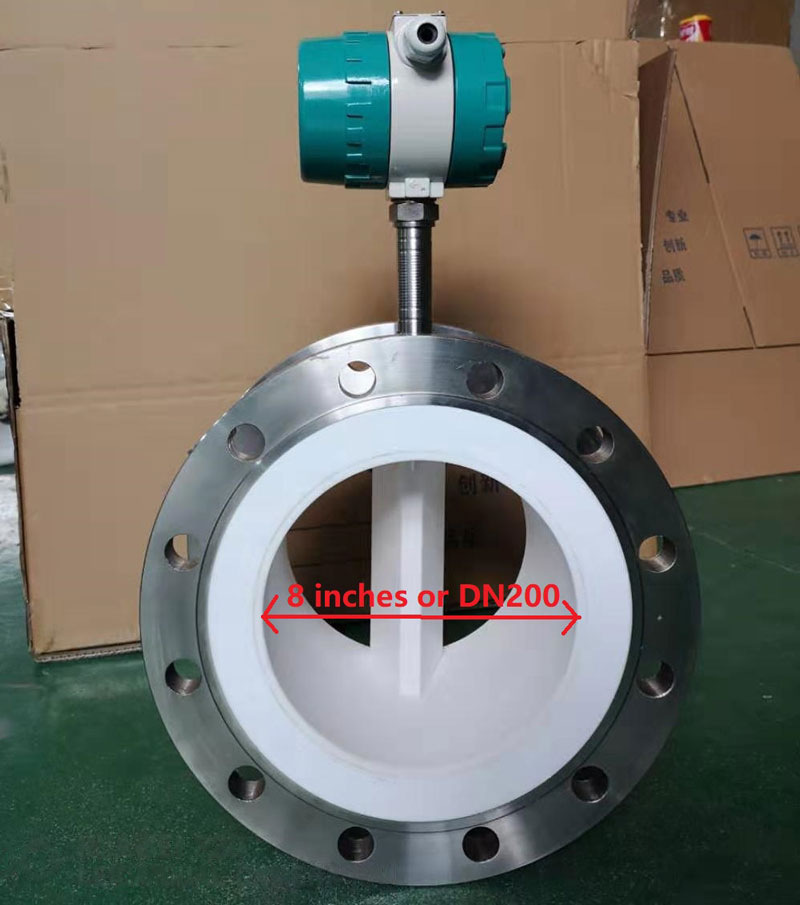

เครื่องวัดการไหลของอากาศอัดขนาด 8 นิ้ว หมายถึงเครื่องมือวัดการไหลที่มีเส้นผ่านศูนย์กลางภายใน DN200 (ประมาณ 200 มิลลิเมตร หรือ 8 นิ้ว) ซึ่งออกแบบมาโดยเฉพาะเพื่อตรวจสอบและวัดการไหลแบบทันทีและแบบสะสมของอากาศอัดสำหรับท่อขนาด 8 นิ้ว ในฐานะที่เป็นอุปกรณ์วัดการไหลของอากาศที่สำคัญที่เชื่อมต่อกับท่อหลัก สามารถปรับใช้ได้กับสถานที่อุตสาหกรรมที่มีแรงดันสูงและการไหลของอากาศสูง ซึ่งเป็นพื้นฐานสำคัญสำหรับการจัดการพลังงาน การบัญชีต้นทุน และการเพิ่มประสิทธิภาพของระบบผ่านข้อมูลการวัดที่แม่นยำ เซ็นเซอร์วัดการไหลของอากาศขนาดหน้าปัด 200 มม. ประเภทนี้มักติดตั้งโดยตรงบนท่อหลัก และผลการวัดจะส่งผลโดยตรงต่อการประเมินการใช้พลังงานและการวิเคราะห์ประสิทธิภาพของอุปกรณ์ในโรงงาน

ความสำคัญและการใช้งานของเครื่องวัดอัตราการไหลของอากาศอัดขนาด 8 นิ้ว

การใช้งานที่หลากหลายของ เครื่องวัดการไหลของอากาศอัดขนาด 8 นิ้วในอุตสาหกรรม

ในโรงงานอุตสาหกรรมหลายแห่ง อากาศอัดเป็นแหล่งพลังงานและตัวกลางในกระบวนการผลิตที่ใช้กันทั่วไป และการใช้อากาศอัดคิดเป็นสัดส่วนที่สำคัญของการใช้พลังงานขององค์กร ความสำคัญของเครื่องวัดอัตราการไหลขนาด 8 นิ้วในฐานะอุปกรณ์วัดหลักในท่อส่งมีดังนี้:

• การควบคุมต้นทุนด้านพลังงาน: วัดปริมาณอากาศอัดที่ใช้ทั้งหมดอย่างแม่นยำ สนับสนุนการตรวจสอบด้านพลังงานและการแบ่งปันต้นทุน
• การ ตรวจ สอบการ รั่วไหล ของระบบ : ระบุการรั่วไหลของท่อส่งผ่านความผันผวนของอัตราการไหลที่ผิดปกติ เพื่อลดการสิ้นเปลืองพลังงาน
• การจัดการประสิทธิภาพอุปกรณ์: จัดเตรียมฐานข้อมูลสำหรับการควบคุมกลุ่มคอมเพรสเซอร์อากาศและการเชื่อมโยงเครื่องอบแห้ง
• การรับรองความปลอดภัยของกระบวนการ: ตรวจสอบให้แน่ใจว่ามีการจ่ายก๊าซที่เสถียรสำหรับส่วนสำคัญของกระบวนการ เช่น การพ่นและการลำเลียงด้วยระบบลม

การใช้งานทั่วไปสำหรับมิเตอร์วัดการไหลของอากาศอัดขนาด 8 นิ้ว

- ท่อส่งก๊าซหลักสำหรับอุตสาหกรรมการผลิต เช่น อุตสาหกรรมรถยนต์ เหล็ก และเคมีภัณฑ์

- การวัดปริมาณก๊าซขาเข้าทั้งหมดของระบบจ่ายก๊าซส่วนกลางในนิคมอุตสาหกรรม

- ระบบท่อหลักขาออกและท่อสาขาจ่ายอากาศของสถานีอัดอากาศ

-สถานการณ์การจัดหาแก๊สที่ต้องมีการชำระบัญชีทางการค้าหรือการบัญชีโดยแผนกอิสระ

เครื่องวัดอัตราการไหลของอากาศอัดขนาด 8 นิ้วหลักๆ มีหลายประเภท

มิเตอร์วัดการไหลของอากาศอัดขนาด 8 นิ้ว แบบติดตั้งในท่อและแบบเสียบ – ชนิดมวลความร้อน

เครื่องวัดอัตราการไหลของก๊าซความร้อนขนาด 8 นิ้ว สำหรับอากาศอัด

เครื่องวัดอัตราการไหลแบบใช้ความร้อนทำงานโดยอาศัยหลักการแลกเปลี่ยนความร้อนเมื่อของเหลวไหลผ่านเซ็นเซอร์ความร้อน โดยจะวัดอัตราการไหลของมวลก๊าซโดยตรงโดยไม่ต้องชดเชยอุณหภูมิและความดัน เหมาะอย่างยิ่งสำหรับท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่และอัตราการไหลต่ำ

• ประเภทการเชื่อมต่อแบบหน้าแปลน: ติดตั้งโดยตรงระหว่างหน้าแปลนท่อส่ง มีความแม่นยำในการวัดสูง (สูงสุด ± 1%) และมีการสูญเสียแรงดันต่ำมาก เหมาะสำหรับการวัดท่อส่งหลักอย่างเสถียรในระยะยาว
• มิเตอร์วัดการไหลของอากาศอัด แบบสอดเข้าไปในท่อ ขนาด 8 นิ้ว: ติดตั้งผ่านช่องเปิดของท่อ โดยปกติจะใช้หัวฉีดขนาด 3/4 นิ้ว มีต้นทุนต่ำกว่ามิเตอร์วัดการไหลของอากาศอัดแบบหน้าแปลน DN200 มาก แต่ยังคงความแม่นยำเท่าเดิม (ประมาณ ± 1.5%)

เครื่องวัดอัตราการไหลแบบหมุนวนขนาด 8 นิ้ว สำหรับอากาศอัด

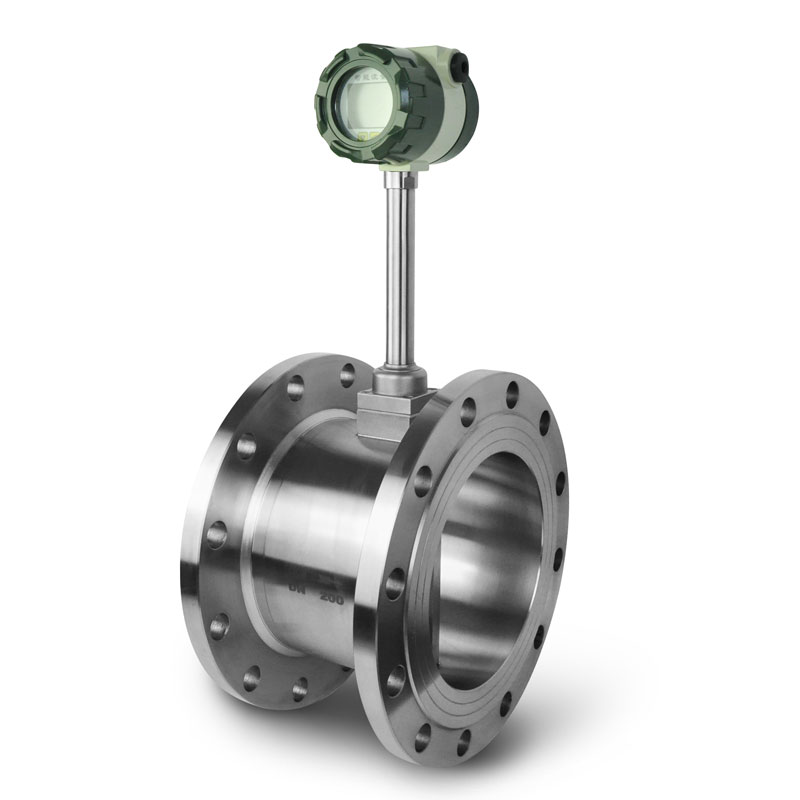

เครื่องวัดอัตราการไหลแบบ Vortex ขนาด 8 นิ้ว สำหรับอากาศอัด

เครื่องวัดอัตราการไหลแบบกระแสน้ำวนคำนวณอัตราการไหลเชิงปริมาตรโดยการตรวจจับความถี่ของกระแสน้ำวนที่เกิดขึ้นเมื่ออากาศไหลผ่านวัตถุปลายทู่ เมื่อรวมกับเซ็นเซอร์วัดอุณหภูมิและความดันในตัวสำหรับการชดเชยการวัดอากาศแบบเรียลไทม์ ทำให้สามารถแสดงข้อมูลการไหลของอากาศอัดที่แม่นยำภายใต้สภาวะมาตรฐานได้

• - คุณสมบัติ: โครงสร้างแข็งแรง ทนแรงดันสูง เหมาะสำหรับระบบอัดอากาศที่มีความผันผวนสูงหรือมีแรงดันสูง
• -ขอบเขตการใช้งาน: เหมาะสำหรับสถานการณ์ที่มีการเปลี่ยนแปลงความดันบ่อยและคำนึงถึงต้นทุน ความแม่นยำหลังการชดเชยสามารถสูงถึง ± 1.5%
• - เซ็นเซอร์วัดการไหลแบบ Vortex มีเซ็นเซอร์วัดอุณหภูมิและความดันในตัว ซึ่งสามารถแสดงข้อมูลอุณหภูมิ ความดัน อัตราการไหลขณะทำงาน และอัตราการไหลปกติของอากาศอัดได้ในหน้าจอเดียว

ข้อมูลจำเพาะทางเทคนิคของมิเตอร์วัดการไหลของอากาศอัดขนาด 8 นิ้ว

ราคาของเครื่องวัดการไหลของอากาศอัดขนาด 8 นิ้วคือเท่าไร?

ราคาของเครื่องวัดอัตราการไหลขนาด 8 นิ้วมีความแตกต่างกันอย่างมาก โดยส่วนใหญ่ขึ้นอยู่กับปัจจัยดังต่อไปนี้:

- ยี่ห้อและคุณภาพ : แบรนด์ชั้นนำระดับนานาชาติ (เช่น Emerson และ Siemens) โดยทั่วไปมีราคาตั้งแต่ 4,000 ถึง 10,000 ดอลลาร์สหรัฐ ในขณะที่ราคาของ เครื่องวัดการไหลของอากาศอัดขนาด 8 นิ้วที่เชื่อถือได้จากประเทศจีน (https://www.silverinstruments.com/product/flow-measurement/) อยู่ที่ประมาณ 1,000 ถึง 3,000 ดอลลาร์สหรัฐ ยินดีต้อนรับติดต่อ silverinstruments.com เพื่อขอรับเครื่องวัดการไหลของอากาศอัดขนาด 8 นิ้วราคาประหยัด

- หลักการวัด : โดยทั่วไปแล้ว เครื่องวัดอัตราการไหลแบบใช้ความร้อนจะมีราคาแพงกว่าเครื่องวัดอัตราการไหลแบบใช้กระแสน้ำวนประมาณ 30% - 50% เนื่องจากเทคโนโลยีที่ซับซ้อนกว่า

การกำหนดค่าฟังก์ชัน : คุณสมบัติเพิ่มเติม เช่น การชดเชยอุณหภูมิและความดัน โปรโตคอลการสื่อสาร (เช่น Modbus, HART) การรับรองการป้องกันการระเบิด (เครื่องวัดการไหลของก๊าซ ATEX) และใบรับรองการสอบเทียบความแม่นยำสูงจากหน่วยงานสอบเทียบภายนอก จะทำให้ราคาสูงขึ้น

- วิธีการติดตั้ง : การเชื่อมต่อแบบหน้าแปลนมีราคาแพงกว่าการเสียบเครื่องส่งสัญญาณวัดการไหลของอากาศขนาด 8 นิ้ว แต่มีความเสถียรในระยะยาวที่ดีกว่า

วิธี เลือกมิเตอร์วัดการไหลของอากาศอัดขนาด 8 นิ้วให้เหมาะสม ?

กลยุทธ์การเลือกที่แนะนำ: พิจารณาความต้องการด้านความแม่นยำ ข้อจำกัดด้านงบประมาณ และค่าใช้จ่ายในการบำรุงรักษาในระยะยาวอย่างรอบด้าน สำหรับจุดสำคัญในการจัดการพลังงาน แนะนำให้เลือกเครื่องวัดการไหลแบบใช้ความร้อนหรือแบบชดเชยที่มีความแม่นยำสูง สำหรับสถานการณ์การตรวจสอบทั่วไป สามารถเลือกใช้เครื่องวัดการไหลแบบหมุนวนที่ผลิตในประเทศซึ่งมีประสิทธิภาพคุ้มค่าสูงได้

ด้วยการเลือกและการใช้งานที่เหมาะสม เครื่องวัดอัตราการไหลของอากาศอัดขนาด 8 นิ้ว ไม่เพียงแต่เป็นเครื่องมือวัดทางอุตสาหกรรมเท่านั้น แต่ยังเป็นเครื่องมือสนับสนุนทางเทคนิคที่สำคัญสำหรับองค์กรในการจัดการพลังงานอย่างมีประสิทธิภาพและส่งเสริมการพัฒนาอย่างยั่งยืนอีกด้วย
