เครื่องวัดการไหลของน้ำมันดิบ

เครื่องวัดการไหลของน้ำมันดิบคืออะไร?

เครื่องวัดอัตราการไหลของน้ำมันดิบเป็นอุปกรณ์ที่ใช้ในการวัดอัตราการไหลของน้ำมันดิบในท่อหรือระบบขนส่งอื่นๆ เครื่องวัดอัตราการไหลทำงานโดยการวัดปริมาตรหรือมวลของน้ำมันดิบที่ผ่านในช่วงเวลาที่กำหนด
การเลือกเครื่องวัดอัตราการไหลขึ้นอยู่กับปัจจัยต่างๆ เช่น อัตราการไหลของน้ำมันดิบ คุณสมบัติของน้ำมัน และข้อกำหนดการใช้งานเฉพาะ การวัดการไหลของน้ำมันดิบอย่างแม่นยำเป็นสิ่งจำเป็นสำหรับการขนส่งและการแปรรูปน้ำมันดิบที่มีประสิทธิภาพและปลอดภัย

น้ำมันดิบคืออะไรและทำไมต้องวัดอัตราการไหลของน้ำมันดิบ?

น้ำมันดิบหรือที่เรียกว่าปิโตรเลียม เราเรียกว่าเป็นการวัดการไหลของปิโตรเคมี เป็นส่วนผสมของไฮโดรคาร์บอนที่เกิดขึ้นตามธรรมชาติ ไม่บริสุทธิ์ และซับซ้อน ซึ่งเป็นสารประกอบอินทรีย์ที่ประกอบด้วยอะตอมของไฮโดรเจนและคาร์บอน พบอยู่ใต้พื้นผิวโลก โดยทั่วไปจะพบในอ่างเก็บน้ำหรือชั้นหิน
น้ำมันดิบเป็นเชื้อเพลิงฟอสซิล ซึ่งหมายความว่ามันถูกสร้างขึ้นจากซากของสิ่งมีชีวิตในทะเลโบราณที่ถูกฝังอยู่ใต้ตะกอนและอยู่ภายใต้ความร้อนและแรงดันเป็นเวลาหลายล้านปี องค์ประกอบของน้ำมันดิบอาจแตกต่างกันมากขึ้นอยู่กับแหล่งที่มา แต่โดยทั่วไปแล้วประกอบด้วยไฮโดรคาร์บอนหลายประเภท รวมทั้งสารประกอบกำมะถัน ไนโตรเจน และออกซิเจนในปริมาณเล็กน้อย
น้ำมันดิบเป็นทรัพยากรที่สำคัญสำหรับหลายอุตสาหกรรม เนื่องจากสามารถนำมากลั่นเป็นผลิตภัณฑ์ต่างๆ ได้มากมาย รวมทั้งน้ำมันเบนซิน น้ำมันดีเซล น้ำมันอากาศยาน น้ำมันทำความร้อน และน้ำมันหล่อลื่น นอกจากนี้ยังใช้เป็นวัตถุดิบในการผลิตผลิตภัณฑ์อื่นๆ อีกมากมาย เช่น พลาสติก เคมีภัณฑ์ และวัสดุสังเคราะห์ และการวัดอัตราการไหลของน้ำมันดิบและการไหลของน้ำมันดิบทั้งหมดเป็นสิ่งสำคัญ

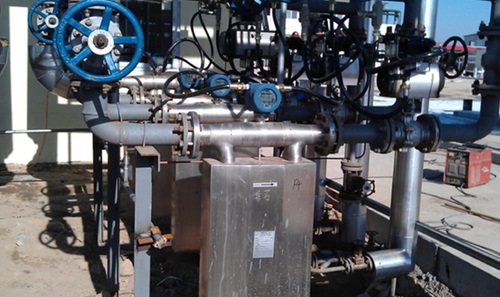

Coriolis Flow Meter เพื่อวัดน้ำมันดิบ

Coriolis Flow Meter สามารถใช้วัดอัตราการไหลของน้ำมันดิบได้ เครื่องวัดการไหลของ Coriolis มีความแม่นยำสูงและสามารถใช้วัดอัตราการไหลของของไหลจำนวนมาก รวมถึงน้ำมันดิบ
เครื่องวัดอัตราการไหลของโคริโอลิสทำงานโดยการตรวจจับแรงกระตุ้นการเคลื่อนที่ที่เกิดขึ้นเมื่อของไหลไหลผ่านท่อสั่น ท่อถูกตั้งค่าเป็นการเคลื่อนไหวที่สร้างแรง Coriolis ซึ่งทำให้ท่อบิดเล็กน้อย เมื่อของไหลไหลผ่านท่อสั่น มันจะสัมผัสกับแรงคอริโอลิสด้วย ทำให้มันบิดไปในทิศทางตรงกันข้าม ปริมาณของการบิดเป็นสัดส่วนกับอัตราการไหลของมวลของของไหล
ข้อดีอย่างหนึ่งของเครื่องวัดอัตราการไหลของ Coriolis คือสามารถวัดทั้งอัตราการไหลของมวลและความหนาแน่นของน้ำมันดิบที่กำลังวัดได้ ทำให้มีประโยชน์ในการวัดอัตราการไหลของน้ำมันดิบ ซึ่งอาจแตกต่างกันไปตามความหนาแน่นขึ้นอยู่กับประเภทและคุณภาพของน้ำมัน เครื่องวัดการไหลของ Coriolis มีความแม่นยำสูงด้วยระดับความแม่นยำทั่วไปที่ 0.1% หรือดีกว่า
ความหนืดของน้ำมันดิบมีตั้งแต่น้อยกว่า 1 cP สำหรับน้ำมันเบามาก ไปจนถึงมากกว่า 10,000 cP สำหรับน้ำมันหนัก ตัวอย่างเช่น ความหนืดของน้ำมันดิบเบรนท์ซึ่งเป็นเกณฑ์มาตรฐานสำหรับราคาน้ำมันในตลาดโลก มีค่าตั้งแต่ประมาณ 1.5 cSt ถึง 10 cSt ขึ้นอยู่กับเกรดเฉพาะและตำแหน่งของน้ำมัน ในทางตรงกันข้าม ความหนืดของน้ำมันดิบหนักจากแหล่งต่างๆ เช่น ทรายน้ำมันของแคนาดาสามารถมีค่ามากกว่า 10,000 cP เครื่องวัดมวล Coriolis สามารถวัดการไหลของน้ำมันดิบที่มีการเปลี่ยนแปลงความหนืดได้หลายประเภท โดยเฉพาะอย่างยิ่งการวัดของเหลวที่มีความหนืดได้ดี
โดยสรุปแล้ว เครื่องวัดอัตราการไหลของ Coriolis สามารถใช้วัดอัตราการไหลและความหนาแน่นของน้ำมันดิบได้อย่างแม่นยำ ทำให้เป็นตัวเลือกยอดนิยมสำหรับการใช้งานหลายประเภทในอุตสาหกรรมน้ำมันและก๊าซ

ข้อได้เปรียบในการใช้เครื่องวัดอัตราการไหลของโบลิทาร์เพื่อวัดน้ำมันดิบ

• มีข้อดีหลายประการในการใช้เครื่องวัดการไหลของ Coriolis เพื่อวัดการไหลของน้ำมันดิบ ได้แก่ :
• ความแม่นยำสูง: เครื่องวัดอัตราการไหลของ Coriolis มีความแม่นยำสูง โดยมีระดับความแม่นยำโดยทั่วไปอยู่ที่ 0.2% หรือดีกว่า ทำให้เหมาะสำหรับการใช้งานที่ต้องการการวัดอัตราการไหลและความหนาแน่นของน้ำมันอย่างแม่นยำ
• การวัดอัตราการไหลของมวลน้ำมันดิบโดยตรง: เครื่องวัดอัตราการไหลแบบ Coriolis จะวัดอัตราการไหลของมวลของของไหลโดยตรง แทนที่จะใช้การคำนวณตามอัตราการไหลและความหนาแน่นเชิงปริมาตร ทำให้มีความไวต่อการเปลี่ยนแปลงของอุณหภูมิ ความดัน และความหนืดน้อยลง
• ไม่มีชิ้นส่วนที่เคลื่อนที่สัมผัสกับของไหล: เครื่องวัดอัตราการไหลของ Coriolis ไม่มีชิ้นส่วนที่เคลื่อนที่ได้ซึ่งสัมผัสกับน้ำมันดิบที่กำลังตรวจวัด ซึ่งหมายความว่าชิ้นส่วนเหล่านี้มีแนวโน้มที่จะสึกหรอน้อยกว่า และต้องการการบำรุงรักษาน้อยกว่าเครื่องวัดอัตราการไหลประเภทอื่นๆ
• เหมาะสำหรับคุณสมบัติของของไหลที่หลากหลาย: เครื่องวัดการไหลของ Coriolis สามารถวัดอัตราการไหลของน้ำมันดิบด้วยคุณสมบัติที่หลากหลาย รวมถึงของไหลที่มีความหนืดสูงและต่ำ ของไหลที่มีสารแขวนลอย และของไหลที่มีความหนาแน่นเปลี่ยนแปลง อัตราการไหลต่ำหรือสูง น้ำมันดิบอัตราการไหล
• การวัดหลายพารามิเตอร์: เครื่องวัดอัตราการไหลแบบ Coriolis สามารถวัดได้หลายพารามิเตอร์พร้อมกัน รวมถึงอัตราการไหลของมวลน้ำมันดิบ ความหนาแน่น อุณหภูมิน้ำมัน และความหนืดของน้ำมันดิบ สิ่งนี้ช่วยลดความจำเป็นในการใช้เครื่องมือเพิ่มเติมและสามารถนำไปสู่การดำเนินการที่มีประสิทธิภาพและคุ้มทุนมากขึ้น

โดยรวมแล้ว ความแม่นยำสูง การวัดโดยตรงของอัตราการไหลของมวล และความสามารถในการวัดพารามิเตอร์หลายตัวทำให้เครื่องวัดการไหลของ Coriolis เป็นตัวเลือกยอดนิยมสำหรับการวัดการไหลของน้ำมันดิบในการใช้งานที่หลากหลายในอุตสาหกรรมน้ำมันและก๊าซ

วิธีการเลือกเครื่องวัดการไหลของโบลิทาร์สำหรับน้ำมันดิบ ?

เมื่อเลือกเครื่องวัดอัตราการไหล Coriolis สำหรับการวัดน้ำมันดิบ มีปัจจัยหลายอย่างที่ต้องพิจารณาเพื่อให้มั่นใจว่ามีประสิทธิภาพที่แม่นยำและเชื่อถือได้ ข้อควรพิจารณาที่สำคัญบางประการมีดังนี้

• ขนาดท่อและวัสดุ: เครื่องวัดอัตราการไหลแบบ Coriolis มีให้เลือกหลายขนาดท่อ ดังนั้นการเลือกมิเตอร์ที่เหมาะกับขนาดท่อจึงเป็นสิ่งสำคัญ ตรวจสอบให้แน่ใจว่ามิเตอร์สามารถติดตั้งได้ง่ายในท่อที่คุณมีอยู่ และเข้ากันได้กับของไหลที่กำลังวัด เรามีโฟลว์เซนเซอร์หลายขนาด เช่น เครื่องวัดอัตราการไหลของน้ำมันดิบ 1 นิ้ว, เครื่องวัดอัตราการไหลของน้ำมันดิบ 2 นิ้ว, เครื่องวัดปริมาณน้ำมันดิบ 3 นิ้ว, 4 นิ้ว, เครื่องวัดอัตราการไหลของน้ำมันดิบ DN100, เครื่องวัดมวลน้ำมันดิบ 6 นิ้ว, เครื่องวัดมวลน้ำมันดิบ 8 นิ้ว หรือ DN200 , 10” ,NB250 เครื่องวัดอัตราการไหลของน้ำมันดิบ ชนิด Coriolis;
• ช่วงอัตราการไหล: สิ่งสำคัญคือต้องเลือกเครื่องวัดอัตราการไหล Coriolis ที่ออกแบบมาเพื่อวัดช่วงอัตราการไหลในการใช้งานเฉพาะของคุณ ช่วงอัตราการไหลของมาตรวัดควรเหมาะสมกับอัตราการไหลต่ำสุดและสูงสุดของน้ำมันดิบที่กำลังวัด นอกจากนี้ ต้องแน่ใจว่าไม่มีการสูญเสียแรงดันมากเกินไปเมื่อเลือกขนาดมาตรวัดการไหลของน้ำมันตามช่วงการไหล เราแสดงรายการโคริโอลิสปกติ ขนาดมิเตอร์วัดการไหลที่มีช่วงการไหล:

1” Coriolis flow meter สามารถวัดการไหลของมวลน้ำมันดิบได้ 0 ~167 กรัม/นาที;
2” เครื่องส่งสัญญาณการไหลของ Coriolis สามารถตรวจจับได้ 0 ~ 18.37 ปอนด์/วินาที
เครื่องวัดการไหลของมวลขนาด 3” สามารถวัดการไหลของน้ำมันได้สูงสุด 0~100 MT/h
เครื่องวัดมวล Coriolis ขนาด 4” สามารถวัดการไหลของมวลเชื้อเพลิงได้ 5512 ปอนด์/นาที
เครื่องวัดอัตราการไหลของน้ำมัน 6” หรือ DN150 วัดอัตราการไหลของน้ำมันได้ 2,500 กก./นาที
8” Coriolis flow meter สามารถวัดการไหลของมวลน้ำมันได้ 0 ~ 500 T/h;
เครื่องวัดอัตราการไหล Coriolis ขนาด 10 นิ้วสามารถวัดการไหลของของเหลวได้ 0-1,000 MT/h

• คุณสมบัติของของไหล: คุณสมบัติของน้ำมันดิบอาจแตกต่างกันมาก รวมถึงความหนืด ความหนาแน่น และอุณหภูมิ ดังนั้น สิ่งสำคัญคือต้องเลือกเครื่องวัดการไหลแบบ Coriolis ที่สามารถวัดคุณสมบัติเหล่านี้ได้อย่างแม่นยำ มองหามาตรวัดที่ออกแบบมาเพื่อรองรับช่วงความหนืดและความหนาแน่นของน้ำมันดิบที่คุณจะวัด

• ข้อกำหนดด้านความแม่นยำ: พิจารณาระดับความถูกต้องที่จำเป็นสำหรับแอปพลิเคชันของคุณ เครื่องวัดการไหลของ Coriolis ส่วนใหญ่มีความแม่นยำสูง เป็นอุปกรณ์วัดอัตราการไหลที่มีความแม่นยำสูง แต่บางประเภทได้รับการออกแบบมาสำหรับการใช้งานที่มีความต้องการสูงซึ่งต้องการความแม่นยำในระดับที่สูงขึ้น ตรวจสอบให้แน่ใจว่ามิเตอร์ที่คุณเลือกตรงตามข้อกำหนดด้านความแม่นยำที่จำเป็น
• ปัจจัยด้านสิ่งแวดล้อม: พิจารณาปัจจัยด้านสิ่งแวดล้อมที่อาจส่งผลต่อประสิทธิภาพการทำงานของเครื่องวัดอัตราการไหลของ Coriolis ตัวอย่างเช่น หากจะติดตั้งเซ็นเซอร์วัดอัตราการไหลของมวลในพื้นที่ที่มีระดับการสั่นสะเทือนสูงหรืออุณหภูมิสูงเกินไป ให้เลือกมิเตอร์ที่ออกแบบมาเพื่อทำงานภายใต้สภาวะดังกล่าว
• ต้นทุนเครื่องวัดอัตราการไหล Coriolis: สุดท้าย พิจารณาต้นทุนของเครื่องวัดและค่าติดตั้งและบำรุงรักษาที่เกี่ยวข้อง เลือกเครื่องวัดค่า Coriolis ที่ให้ระดับความแม่นยำและความน่าเชื่อถือที่ต้องการในราคาที่เหมาะสม Silver Automation Instruments เสนอเครื่องวัดอัตราการไหลของ Coriolis สำหรับน้ำมันดิบที่มีราคาต่ำ ราคาเริ่มต้นที่ 3,000 ดอลลาร์
• ฟังก์ชั่นของ Coriolis flow meter, Coriolis flow meter เป็นเครื่องวัดการไหลของมวลแบบดิจิตอล, มีจอแสดงผลอิเล็กทรอนิกส์, นอกจากนี้ยังมี 4-20mA, เอาท์พุทพัลส์, MODBUS RS485, โปรโตคอล HART, มันสามารถแม้จะมีสองเอาท์พุทในเวลาเดียวกัน, ตัวอย่างเช่นหนึ่ง เอาต์พุตสำหรับการไหล อีกหนึ่งเอาต์พุตสำหรับความหนาแน่นของน้ำมันดิบ คุณต้องพิจารณาฟังก์ชั่นนั้นเมื่อคุณเลือกเครื่องวัดการไหลของมวลน้ำมัน


เมื่อพิจารณาจากปัจจัยเหล่านี้ คุณสามารถเลือกเครื่องวัดอัตราการไหล Coriolis ที่เหมาะสมอย่างยิ่งสำหรับการวัดการไหลของน้ำมันดิบในการใช้งานเฉพาะของคุณ

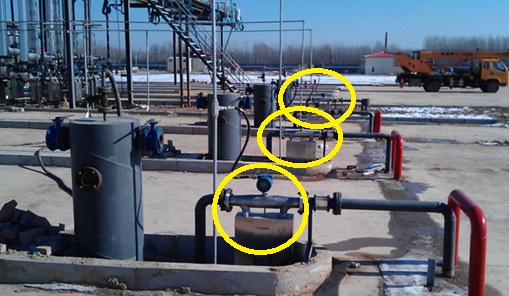

เครื่องวัดอัตราการไหลของน้ำมันดิบสำหรับการถ่ายโอนอารักขา

การโอนกรรมสิทธิ์น้ำมันดิบ หมายถึง การโอนกรรมสิทธิ์ในน้ำมันดิบจากบุคคลหนึ่งไปยังอีกบุคคลหนึ่ง สิ่งสำคัญคือต้องแน่ใจว่ามีการตรวจวัดปริมาณและคุณภาพของน้ำมันดิบที่ถ่ายโอนอย่างแม่นยำ เพื่อหลีกเลี่ยงข้อพิพาทและความสูญเสียทางการเงิน ดังนั้น โดยปกติแล้ว การถ่ายโอนน้ำมันดิบแบบอารักขาจึงต้องใช้ระบบการวัดอัตราการไหลที่แม่นยำและเชื่อถือได้
มีหลายวิธีในการวัดการไหลของน้ำมันดิบสำหรับการถ่ายโอนแบบ custody รวมถึงเครื่องวัดอัตราการไหลของ Coriolis, เครื่องวัดการเคลื่อนที่แบบบวก, เครื่องวัดกังหัน และเครื่องวัดอัลตราโซนิก การเลือกมาตรวัดจะขึ้นอยู่กับปัจจัยหลายประการ รวมถึงข้อกำหนดเฉพาะของแอปพลิเคชันการโอนการดูแล ช่วงอัตราการไหล และคุณสมบัติของน้ำมันดิบที่กำลังวัด
เครื่องวัดอัตราการไหลแบบ Coriolis เป็นตัวเลือกยอดนิยมสำหรับการเคลื่อนย้ายน้ำมันดิบเนื่องจากความแม่นยำสูงและการวัดอัตราการไหลของมวลโดยตรง นอกจากนี้ยังสามารถวัดพารามิเตอร์อื่นๆ เช่น ความหนาแน่นและอุณหภูมิ ซึ่งสามารถใช้คำนวณคุณสมบัติอื่นๆ ของน้ำมันดิบ เช่น ปริมาตรและปริมาณพลังงาน
นอกจากการเลือกระบบการวัดการไหลที่เหมาะสมแล้ว การถ่ายโอนน้ำมันดิบแบบควบคุมดูแลโดยทั่วไปยังเกี่ยวข้องกับการใช้ระบบการสุ่มตัวอย่าง ระบบการวัดถัง และอุปกรณ์ตรวจวัดและตรวจสอบอื่นๆ เพื่อให้แน่ใจว่ามีการตรวจวัดปริมาณและคุณภาพของน้ำมันดิบที่ถ่ายโอนอย่างแม่นยำ เป็นการวัดการไหลเพื่อวัตถุประสงค์ทางการคลัง
โดยรวมแล้ว การโอนถ่ายน้ำมันดิบแบบอารักขาจำเป็นต้องมีระบบการวัดปริมาณการไหลที่ถูกต้องและเชื่อถือได้ และการตรวจสอบคุณภาพและปริมาณของน้ำมันดิบที่ถ่ายโอนอย่างรอบคอบ เพื่อให้แน่ใจว่ามีการโอนกรรมสิทธิ์อย่างเป็นธรรมและเท่าเทียมกัน
