เครื่องวัดอัตราการไหลแบบเฟืองรูปไข่

Mechancial Type oval gear flow meter (option with transmitter)
Cast iron material (option with other material)
Non-return to zero function (Option with return to zero function)
For fluids with max viscosity 200 mPa.s ( option with higher viscosity)
Accuracy: 0.5%
Pressure rating: 16 bar (option with higher)
Flange connection( DIN ,PN16)
EX-Works Price without shipping cost

Not find what you need or not sure what you choose?
Email us: sales@silverinstruments.com

ภาพรวม

เครื่องวัดอัตราการไหลแบบเฟืองรูปไข่ เป็นเครื่องวัดอัตราการไหลแบบปริมาตรคงที่ชนิดหนึ่ง ใช้สำหรับวัดอัตราการไหลของของเหลวในท่ออย่างต่อเนื่องหรือเป็นช่วงๆ ได้อย่างแม่นยำ เหมาะอย่างยิ่งสำหรับน้ำมันเบนซิน น้ำมันเชื้อเพลิง น้ำมันหนัก โพลีไวนิลแอลกอฮอล์ ดีเซล แอสฟัลต์ เรซิน และของเหลวที่มีความหนืดสูงอื่นๆ เครื่องวัดอัตราการไหลแบบเฟืองรูปไข่เป็นเครื่องวัดอัตราการไหลเชิงกล หรือสามารถติดตั้งจอแสดงผลอิเล็กทรอนิกส์หรือตัวส่งสัญญาณดิจิทัลได้ มีวัสดุให้เลือกหลากหลาย ได้แก่ เหล็กหล่อ เหล็กหล่อ สแตนเลส 304 หรือสแตนเลส 316 สำหรับการใช้งานที่แตกต่างกัน

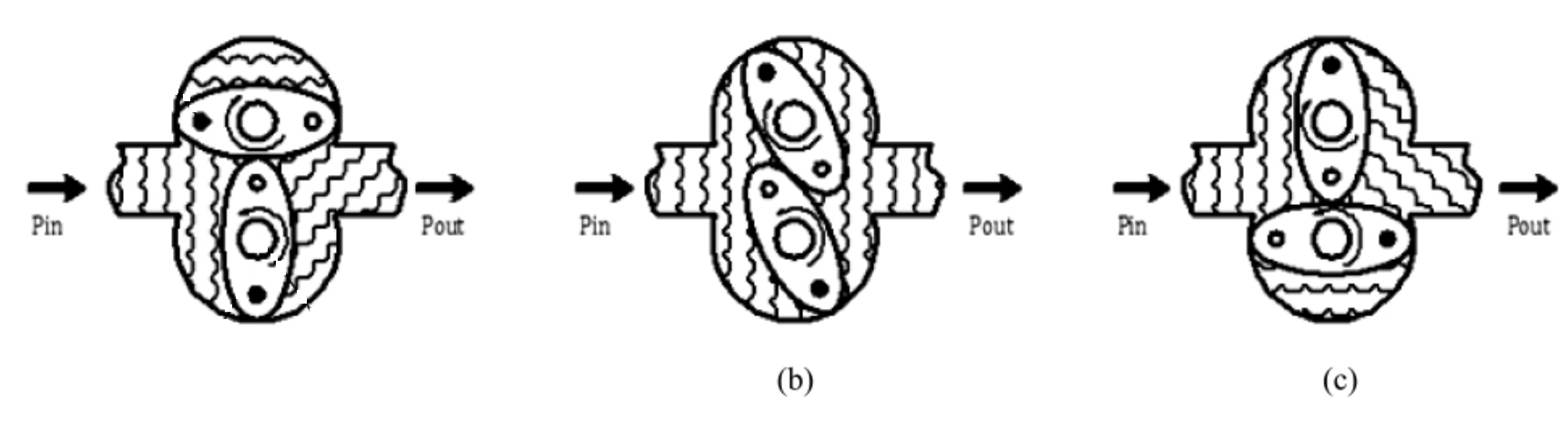

วิธีการทำงานของมิเตอร์วัดอัตราการไหลแบบเฟืองรูปไข่

ข้อมูลเพิ่มเติมเกี่ยวกับหลักการทำงาน: [ หลักการทำงานของเครื่องวัดอัตราการไหลแบบเฟืองรูปไข่ ]

คุณสมบัติ

เซ็นเซอร์วัดการไหลแบบเฟืองรูปไข่สามารถวัดของเหลวที่มีความแม่นยำสูงได้
โครงสร้างเรียบง่าย ติดตั้งและบำรุงรักษาสะดวก
ความแม่นยำในการวัดสูงและช่วงการวัดกว้าง;
การเปลี่ยนแปลงความหนาแน่นและความหนืดของของเหลวแทบไม่มีผลต่อความแม่นยำของมิเตอร์รูปไข่
ไม่จำเป็นต้องใช้ท่อตรงก่อนและหลังมิเตอร์วัดการไหล
เครื่องวัดอัตราการไหลแบบเฟืองรูปไข่ ราคาประหยัด ประสิทธิภาพเชื่อถือได้

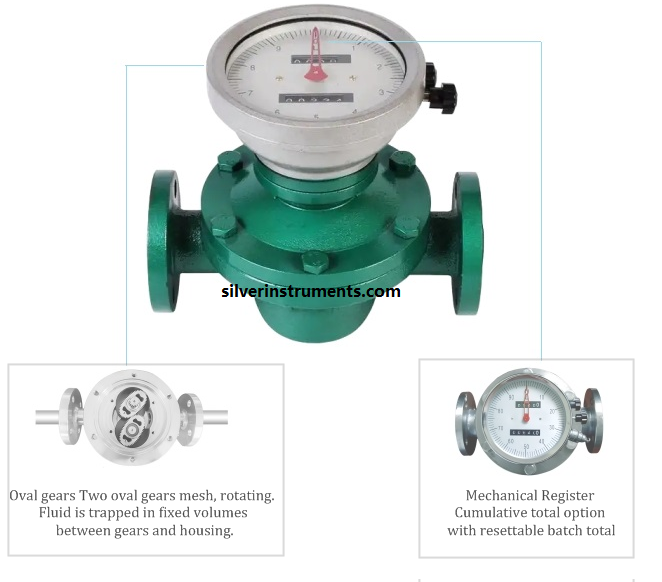

เครื่องวัดอัตราการไหลแบบกลไก หรือ เครื่องวัดอัตราการไหลแบบเฟืองรูปไข่ดิจิทัล

oval gear flow meter from Silver Instruments

ข้อกำหนดทางเทคนิคทั่วไป

ความแม่นยำ: 0.5%, 0.2%
ระดับการป้องกัน: IP66
อุณหภูมิใช้งาน: LC-A: -20°C ถึง +60°C; LC-B,E: -41°C ถึง 60°C, LC-Q: -20°C ถึง +60°C, เมื่อใช้ร่วมกับหม้อน้ำอุณหภูมิสูง: 60°C ถึง 200°C
ป้องกันการระเบิด: Exia IICT6, ExdIICT6
ความหนืดปานกลาง: สูงสุด 2000 mPa.s
ขนาดเครื่องวัดอัตราการไหล: DN10-DN200 (เครื่องวัดอัตราการไหลแบบเฟืองรูปไข่ขนาด 8 นิ้ว)

ช่วงการไหลและความหนืดของเฟืองรูปไข่

Model	Size (mm)	Medium Viscosity (mPa. s)
Model	Size (mm)	0.3-0.6	0.6-2		2-200		200-1000		1000-2000
LC-10II	10	0.08-0.2	0.1-0.25	0.05-0.25	0.08-0.25	0.05-0.25	0.03-0.05	0.02-0.05
LC-10	10	0.2-0.5	0.15-0.5	0.1-0.5	0.1-0.5	0.05-0.5	0.06-0.3	0.03-0.3	0.03-0.2
LC-15	15	0.75-1.5	0.5-1.5	0.3-1.5	0.3-1.5	0.15-1.5	0.2-1.0	0.1-1.0	0.07-0.7
LC-20	20	1.5-3	1-3	0.5-3	0.5-3	0.3-3	0.4-2.1	0.2-2.1	0.15-1.5
LC-25	25	3-6	2-6	1-6	1-6	0.6-6	0.8-4.2	0.4-4.2	0.3-3
LC-40	40	7.5-15	5-15	2.5-15	2.5-15	1.5-15	2.1-10.5	1.0-10.5	0.7-7.5
LC-50	50	8-24	8-24	4.8-24	4.8-24	2.4-24	2.4-16.8	1.6-16.8	1.2-12
LC-B40(50)	40,50	6-20	6-20	4-20	4-20	2-20	2.8-14	1.4-14	1.0-10
LC-65	65	20-40	15-40	8-40	8-40	4-40	5.6-28	2.8-28	2-20
LC-80	80	30-60	20-60	12-60	12-60	6-60	8.4-42	4.2-42	3-30
LC-100	100	50-100	34-100	20-100	20-100	10-100	14-70	6-70	5-50
LC-150	150	95-190	64-190	38-190	38-190	19-190	26.6-133	13.3-133	9.5-95
LC-200	200	170-340	114-340	56-340	56-340	34-340	47.6-238	23.8-238	17-170
Accuracy		0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.5

หมายเหตุ: เมื่อความหนืดเกิน 200 mPa·s จะจัดเป็นสารที่มีความหนืดสูง

การเลือกแบบจำลอง

Item	Code	Description
Factory mark	LC	Oval Gear Flow meter
Special Marking	U	With heating jacket
	G	Pipe Thread type
	H	Welded type steel flow meter
	P	Nuclear purpose
	P1	Nuclear purpose with anti-shock
Functions	N	High viscosity ≥ 200 mPa. s
	SP	For Food industry
	T/T₁/T₂	High temperature*1
Material	A	Cast iron
	B/C	B= Stainless steel 304,C=Stainless steel 316
	E	Cast steel
	Q	Others
Size	10-200	Flow meter sizes from 10mm to 200mm
Special Structure	S	Flanges shrinking
	K	Flanges Expanding
	II	Others
Pressure Rating	.2/	1.6Mpa
	.3/	2.5Mpa
	.4/	4.0Mpa
	.6/	6.3Mpa
Register	A	Mechanical pointer,6 digits totalizer ,no return to zero
	A6	Mechanical pointer ,6 digits totalizer , return to zero
	BELZ-0	Digital indicator, instant and totalized flow ,battery power,no output,Explosion proof.
	BELZ-1	Digital indicator, instant and totalized flow ,24V DC, Pulse output,3-wire, Explosion proof.
	BELZ-2	Digital indicator, instant and totalized flow ,24V DC, 4-20mA output,2-wire, Explosion proof.
	BELZ-3	Digital indicator, instant and totalized flow ,24V DC, 4-20mA output,4-wire, Explosion proof.
	BELZ-4	Digital indicator, instant and totalized flow ,24V DC, 4-20mA output, Hart, Explosion proof.
	X	Other functions
Output	BGF-I	Only for A or A6 register, Pulse output,3-wire, Explosion proof.12V DC power supply
	BGF-II	Only for A or A6 register, Pulse output,3-wire, Explosion proof.24 V DC power supply
	BMF	Only for A or A6 register, 4-20mA output, Explosion proof.24 V DC power supply
Accuracy	.J	High accuracy: 1.0%

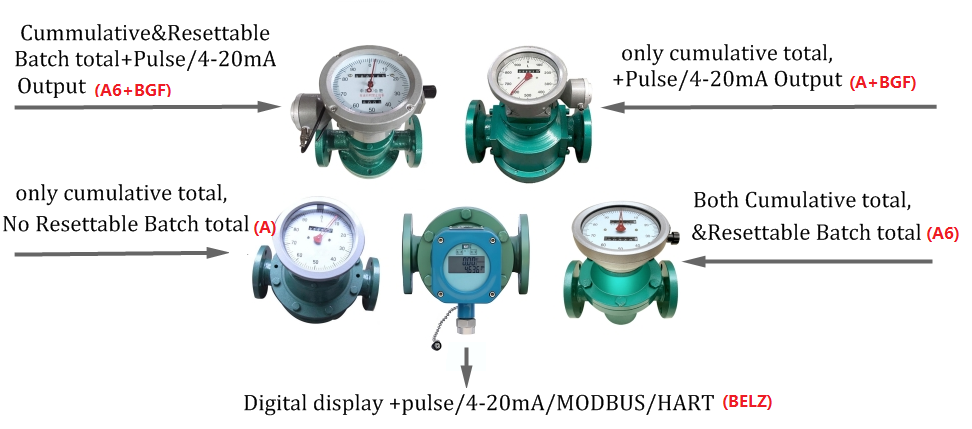

หากคุณสับสนเกี่ยวกับมาตรวัดการไหลแบบเฟืองรูปไข่และประเภทเอาต์พุต โปรดดูภาพประกอบเพื่ออธิบายเพิ่มเติม

oval gear flow meter register and output types

นี่คือวิดีโอแนะนำเพิ่มเติมเกี่ยวกับเครื่องวัดอัตราการไหลแบบเฟืองรูปไข่

วิธีการติดตั้งและใช้งานเครื่องวัดอัตราการไหลแบบเฟืองรูปไข่อย่างถูกต้อง?

√ วางตัวกรองไว้ด้านหน้าเครื่องวัดอัตราการไหลแบบเฟืองรูปไข่ โดยตรวจสอบให้แน่ใจว่าลูกศรแสดงทิศทางการไหลบนทั้งตัวกรองและตัวเซ็นเซอร์วัดอัตราการไหลชี้ไปในทิศทางเดียวกับการไหลของของเหลว

√ หากของเหลวมีก๊าซปนอยู่ ให้ติดตั้งตัวแยกก๊าซไว้ด้านหน้ามิเตอร์

√ ไม่ว่าการวางท่อจะเป็นอย่างไรก็ตาม แกนล้อจะต้องอยู่ในแนวราบและหน้าปัดจะต้องหันขึ้นตรงๆ เมื่อติดตั้งมิเตอร์

√ เมื่อตั้งค่าทุกอย่างเสร็จเรียบร้อยแล้ว คุณสามารถหมุนตัวนับ 180° หรือ 90° เพื่อให้มองเห็นได้ง่ายขึ้น

√ ก่อนติดตั้ง ให้ใช้แท่งโลหะอ่อนหมุนเฟืองรูปไข่ด้วยมือผ่านช่องทางออกสักสองสามครั้ง หากไม่สามารถขยับมิเตอร์ได้ ให้นำไปแช่ในน้ำมันเบนซินเพื่อกำจัดเศษวัสดุตกค้างจากการผลิต

√ ติดตั้งวาล์วควบคุมการไหลที่ทางเข้าและวาล์วปิดที่ทางออก เพื่อหลีกเลี่ยงแรงดันที่พุ่งสูงขึ้นอย่างไม่คาดคิด การไหลย้อนกลับ หรือปรากฏการณ์ค้อนน้ำ ควรเปิดและปิดวาล์วอย่างช้าๆ เสมอ

√ ห้ามใช้ไอน้ำในการทำความสะอาดมิเตอร์วัดการไหลแบบเฟืองรูปไข่เด็ดขาด

√ ติดตั้งสายบายพาสสำหรับแอปพลิเคชันที่จำเป็นต้องทำงานตลอดเวลา

√ ทำความสะอาดท่อให้ดีก่อนติดตั้งมิเตอร์ ใช้ชิ้นส่วนรองรับท่อแทนมิเตอร์ขณะทำความสะอาด เพื่อป้องกันเศษโลหะจากการเชื่อมและสิ่งสกปรกอื่นๆ เข้าไปในมิเตอร์

√ ห้ามใช้น้ำในการวัดความดันบนมิเตอร์ที่ทำจากเหล็กหล่อหรือเหล็กกล้าคาร์บอน

√ ห้ามใช้ปริมาณการไหลเกินปริมาณสูงสุดที่ระบุไว้บนแผ่นป้ายชื่อขณะที่เครื่องกำลังทำงาน ควรใช้ปริมาณการไหลระหว่าง 50% ถึง 80% ของปริมาณสูงสุดเพื่อให้ได้ผลลัพธ์ที่ดีที่สุด

√ หากของเหลวที่ไหลผ่านมีฤทธิ์กัดกร่อน ให้ใช้เครื่องวัดอัตราการไหลแบบเฟืองรูปไข่ที่ทำจากสแตนเลส

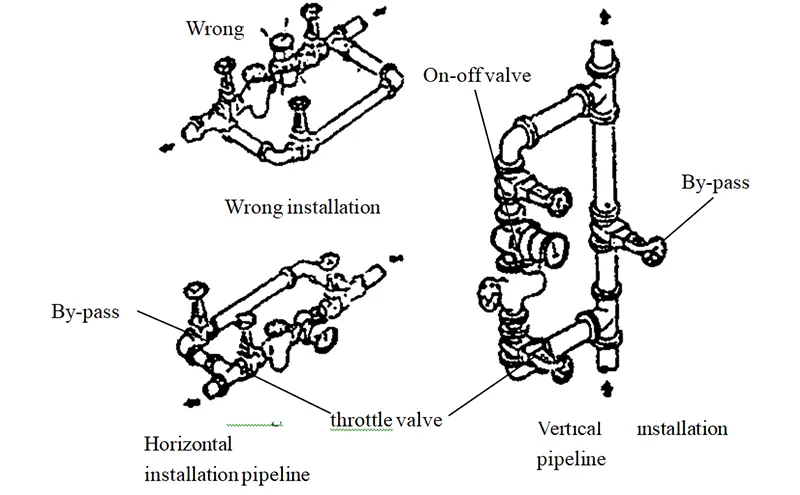

√ ดูแผนภาพการติดตั้งด้านล่างเพื่อดูรายละเอียด

installation diagram of oval gear flow meter

installation diagram of oval gear flow meter

แผนภาพการติดตั้งเครื่องวัดอัตราการไหลแบบเฟืองรูปไข่
ข้อมูลการติดตั้งและการตั้งค่าโดยละเอียดเพิ่มเติม: [ วิธีการติดตั้งและใช้งานเครื่องวัดอัตราการไหลแบบเฟืองรูปไข่ ? ]

วิธีเลือกเครื่องวัดอัตราการไหลแบบเฟืองรูปไข่ที่ดีที่สุด

มีขั้นตอนหลักสามขั้นตอนในการเลือกเครื่องวัดอัตราการไหลแบบเฟืองรูปไข่ที่ดีที่สุด

ขั้นแรก ให้ระบุชนิดของของเหลวก่อน เช่น ระบุว่าเป็นสารกัดกร่อนหรือมีความหนืดสูงหรือไม่ ข้อมูลนี้จะบอกคุณว่าเซ็นเซอร์วัดการไหลทำจากวัสดุอะไร และคุณจำเป็นต้องใช้เครื่องวัดการไหลสำหรับของเหลวที่มีความหนืดสูงหรือไม่ สิ่งสำคัญที่ควรจำไว้คือ ของเหลวที่มีอนุภาคกัดกร่อนไม่ปลอดภัยสำหรับการใช้กับเครื่องวัดการไหลแบบเฟืองรูปไข่

ประการที่สอง ให้พิจารณาขนาดของท่อและอัตราการไหลที่หลากหลาย เลือกมิเตอร์วัดการไหลแบบเฟืองรูปไข่ที่มีขนาดพอดีกับเส้นผ่านศูนย์กลางของท่อ คุณอาจต้องเปลี่ยนขนาดของมิเตอร์วัดการไหลหากค่าสูงหรือต่ำเกินไป

ข้อมูลการเลือกโดยละเอียดเพิ่มเติม: [ วิธีเลือกเครื่องวัดอัตราการไหลแบบเฟืองรูปไข่ที่เหมาะสม: คู่มือฉบับง่าย ]

สุดท้ายนี้ โปรดระบุประเภทของเอาต์พุตที่คุณต้องการ เช่น รีจิสเตอร์ภายในเครื่อง รีเซ็ตแบบกลไก หรือสัญญาณอิเล็กทรอนิกส์ เช่น พัลส์/4-20mA/Modbus RTU/HART
