วัดอัตราการไหลของก๊าซธรรมชาติได้อย่างไร?
การวัดอัตราการไหลของก๊าซธรรมชาติสามารถทำได้
ทั้งการวัดอัตราการไหลแบบปริมาตร และ
การวัดอัตราการไหลแบบมวล หลักการวัดอัตราการไหลของก๊าซธรรมชาติสามารถวัดได้โดยใช้เครื่องวัดอัตราการไหลแบบปริมาตรแทนที่บวก (
PD flow meter ), เครื่องวัดอัตราการไหลแบบความดันต่าง (DP flow meter), เครื่องวัดอัตรา
การไหลแบบกังหัน , เครื่องวัด
อัตราการไหลแบบวอร์เท็กซ์เชดดิ้ง, เครื่องวัดอัตราการไหล แบบอัลตราโซนิค, เครื่องวัดอัตราการไหล
แบบคอริโอลิส หรือ
เครื่องวัดอัตราการไหลแบบมวลความร้อน เครื่องวัดอัตราการไหลความดันแตกต่างเพื่อวัดอัตราการไหลของก๊าซธรรมชาติ
เครื่องวัดอัตราการไหลแบบความดันแตกต่างใช้สมการเบอร์นูลลีและสมการความต่อเนื่องของของไหล เมื่อของไหล (เช่น ก๊าซธรรมชาติ) ผ่านเครื่องวัดอัตราการไหลแบบ DP จะเกิดความแตกต่างของความดันก่อนและหลังอุปกรณ์ควบคุมการไหล และค่าความแตกต่างของความดันนี้จะแปรผันตามกำลังสองของอัตราการไหล เครื่องวัดอัตราการไหลแบบความดันแตกต่างประกอบด้วย เครื่องวัดอัตราการไหลแบบแผ่นออริฟิซ เครื่องวัดอัตราการไหลแบบกรวยรูปตัววี เครื่องวัดอัตราการไหลแบบสมดุล เครื่องวัดอัตราการไหลเวนเจอร์ เครื่องวัดอัตราการไหลแบบหัวฉีด เครื่องวัดอัตราการไหลแบบหัวฉีดรัศมียาว เป็นต้น สำหรับการวัดอัตราการไหลของก๊าซธรรมชาติ เรามักใช้เครื่องวัดอัตราการไหลแบบแผ่นออริฟิซ เครื่องวัดอัตราการไหลแบบกรวยรูปตัววี และเครื่องวัดอัตราการไหลแบบสมดุล เป็นต้น
มาตรวัดอัตราการไหลแบบแรงดันต่างกันโดยทั่วไปประกอบด้วยองค์ประกอบหลัก มาตรวัดอัตราการไหลแบบแรงดันต่างกัน ท่อร่วม 3 ทางสำหรับการวัดก๊าซธรรมชาติ นอกจากนี้ เรายังต้องติดตั้งเครื่องส่งสัญญาณอัตราการไหลแบบหลายตัวแปร เซ็นเซอร์วัดแรงดัน และ RTD เพื่อชดเชยอุณหภูมิและแรงดันอีกด้วย
เครื่องวัดอัตราการไหลของกังหันก๊าซเพื่อวัดอัตราการไหลของก๊าซธรรมชาติ
เครื่องวัดอัตราการไหลของกังหันก๊าซพร้อม EVC
เครื่องวัดอัตราการไหลของกังหันก๊าซ (TUF) วัด NG ได้อย่างไร? เมื่อก๊าซธรรมชาติไหลผ่านเซ็นเซอร์วัดอัตราการไหลของกังหัน กังหันจะถูกบังคับให้หมุนภายใต้แรงขับของก๊าซธรรมชาติ (NG) และความเร็วของกังหันจะแปรผันตามความเร็วเฉลี่ยของก๊าซธรรมชาติ การหมุนของกังหันจะเปลี่ยนค่าความต้านทานแม่เหล็กของตัวแปลงแมกนีโตอิเล็กทริกเป็นระยะๆ และฟลักซ์แม่เหล็กในขดลวดตรวจจับจะแปรผันตามไปด้วย การเปลี่ยนแปลงเป็นระยะๆ ก่อให้เกิดสัญญาณพัลส์ไฟฟ้าเป็นระยะๆ ภายในช่วงการไหลที่กำหนด (เลขเรย์โนลด์ส) สัญญาณพัลส์ไฟฟ้าจะแปรผันตามปริมาตรการไหลของก๊าซธรรมชาติที่ไหลผ่านเซ็นเซอร์วัดอัตราการไหลของกังหัน
ข้อดีของเครื่องวัดอัตราการไหลของกังหันก๊าซธรรมชาติ: ✅ เครื่องวัดอัตราการไหลของกังหันก๊าซสำหรับ NG มีความแม่นยำสูง: 1.0~ 1.5%
✅ เครื่องวัดอัตราการไหลของกังหันก๊าซแบบดิจิทัลพร้อมจอแสดงผลอิเล็กทรอนิกส์ เอาต์พุตพัลส์ เอาต์พุตความถี่ เอาต์พุต 4-20mA
✅ เครื่องส่งสัญญาณการไหลของกังหันก๊าซธรรมชาติมีตัวเลือกโปรโตคอล MODBUS หรือ HART
✅ โครงสร้างกะทัดรัดและติดตั้งง่าย
✅ สามารถผลิตเป็น
เครื่องวัดอัตราการไหลแบบดิจิตอล ก๊าซธรรมชาติชนิดแรงดันสูงได้
✅ เซ็นเซอร์วัดอัตราการไหลของก๊าซวัสดุสแตนเลสทั้งหมด
✅ จอแสดงผลแบบดิจิตอลแสดงอัตราการไหลรวมของก๊าซธรรมชาติ อัตราการไหลมาตรฐาน (สถานะมาตรฐานคืออุณหภูมิ 20 ℃ และความดัน 101.325kPa หรือ 0 ℃, 101.325kPa) ความดันการทำงาน อุณหภูมิ และความดันของก๊าซธรรมชาติ
ข้อเสียของเครื่องวัดอัตราการไหลของกังหันก๊าซธรรมชาติ จำเป็นต้องมีการตรวจสอบและสอบเทียบตามระยะเวลาหลังจากดำเนินการวัดก๊าซธรรมชาติเป็นระยะเวลาหนึ่ง
จำเป็นต้องมีการแก้ไขและชดเชยอุณหภูมิและความดัน เนื่องจากความหนาแน่นของก๊าซธรรมชาติมีผลกระทบอย่างมากต่อความแม่นยำของเซ็นเซอร์การไหลของกังหันก๊าซ
จำเป็นต้องมีท่อตรงเพียงพอในต้นน้ำและปลายน้ำเมื่อติดตั้งมาตรวัดอัตราการไหลของกังหันก๊าซธรรมชาติ
เครื่องวัดอัตราการไหลของกังหันก๊าซธรรมชาติไม่เหมาะสำหรับการวัดอัตราการไหลแบบเป็นจังหวะและอัตราการไหลแบบผสมเฟส
ไม่สามารถสร้างมาตรวัดอัตราการไหลของกังหันก๊าซธรรมชาติแบบอินไลน์สำหรับท่อส่งก๊าซ NG ขนาดใหญ่ได้ แต่สามารถใช้มาตรวัดอัตราการไหลของมวลความร้อนแบบแทรกได้
เครื่องวัดอัตราการไหลของมวลความร้อนแบบแทรกสามารถทำงานกับท่อ NG ขนาดใหญ่ได้
เครื่องวัดอัตราการไหลของกระแสน้ำวนเพื่อวัดก๊าซธรรมชาติ

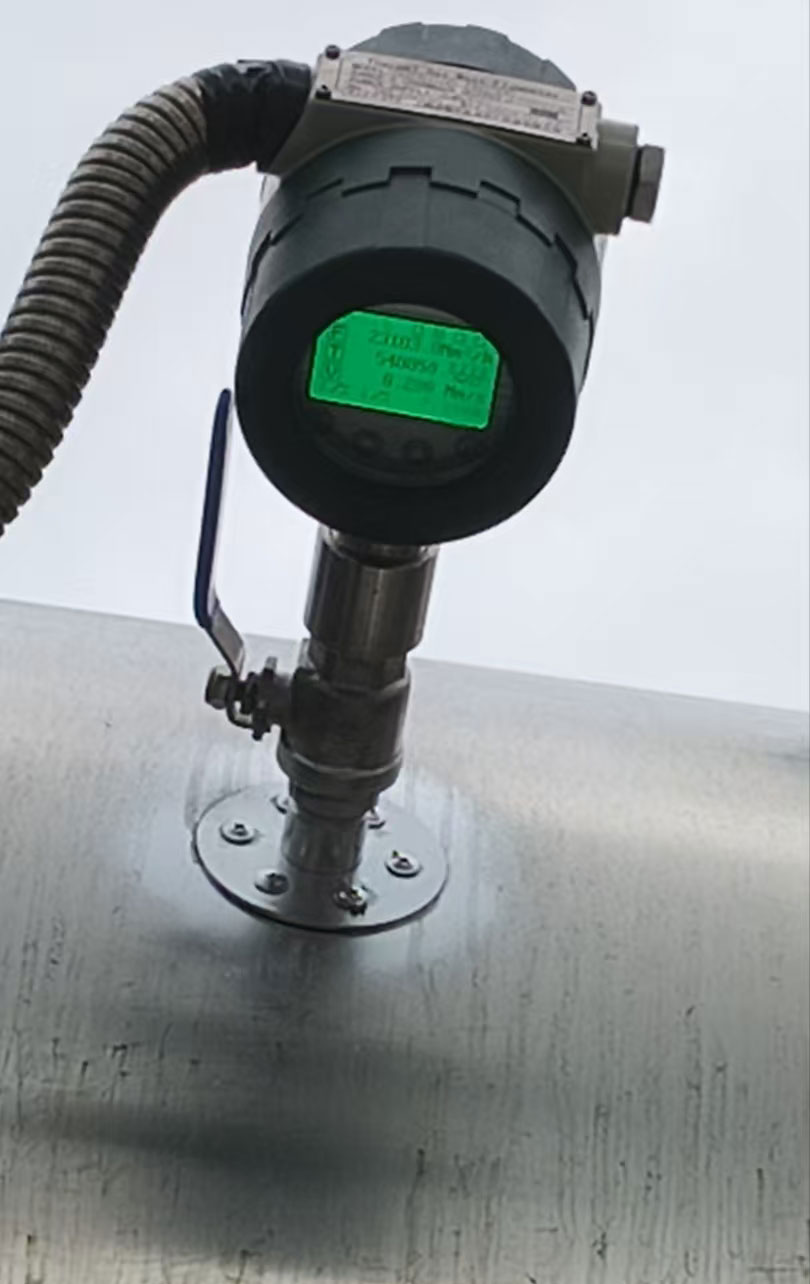

เครื่องวัดอัตราการไหลของมวลความร้อนแบบแทรกสามารถทำงานกับท่อ NG ขนาดใหญ่ได้

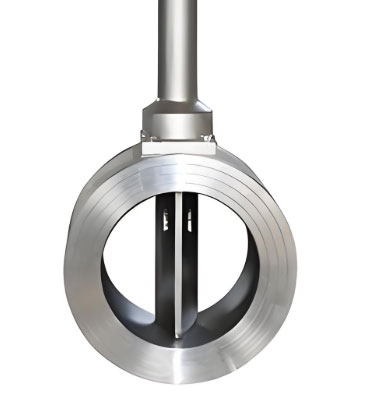

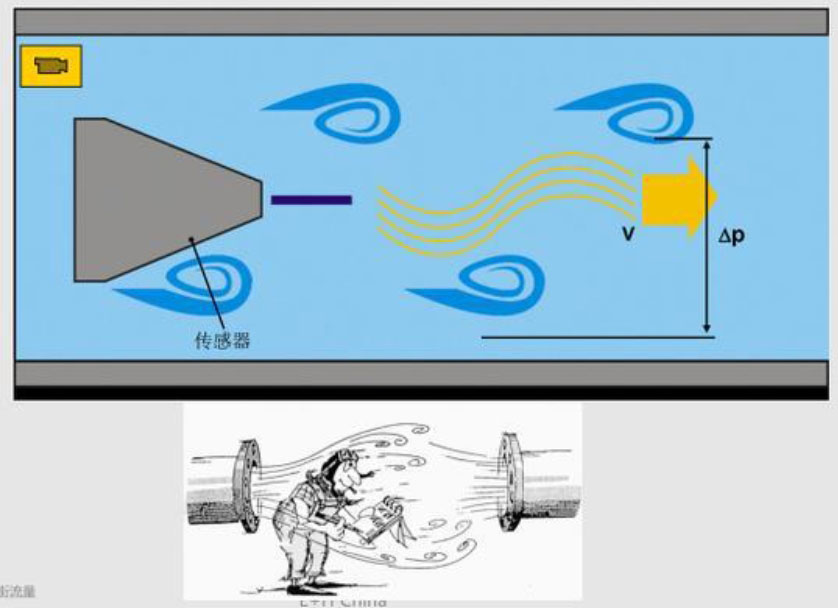

เครื่องกำเนิดกระแสน้ำวนแบบไม่ไหลวน (non-streamline vortex generator) ถูกติดตั้งไว้ในเซ็นเซอร์วัดอัตราการไหลแบบ Vortex Shedding และก๊าซธรรมชาติจะถูกแยกออกจากกันทั้งสองด้านของเครื่องกำเนิดกระแสน้ำวน เพื่อปล่อยกระแสน้ำวนสองแถวที่เรียงตัวกันอย่างเป็นระเบียบและสลับกัน ภายในช่วงการไหลที่กำหนด (เลขเรย์โนลด์ส) ความถี่การแยกของกระแสน้ำวนจะแปรผันตามปริมาตรการไหลของก๊าซธรรมชาติที่ไหลผ่านเซ็นเซอร์วัดอัตราการไหลแบบ Vortex
เครื่องวัดอัตราการไหลของกระแสน้ำวนทำงานอย่างไรสำหรับก๊าซธรรมชาติ
✅ โครงสร้างเรียบง่าย ไม่มีชิ้นส่วนที่เคลื่อนไหว ติดตั้งและบำรุงรักษาง่าย
✅ ความแม่นยำของเครื่องวัดอัตราการไหลของกระแสน้ำวนสำหรับก๊าซธรรมชาติอยู่ที่ 1.5-2%
✅ อัตราส่วนการลดลงสำหรับเครื่องวัดอัตราการไหลของกระแสน้ำวนก๊าซธรรมชาติคือ 10:1
✅ การสูญเสียแรงดันต่ำสำหรับท่อส่งก๊าซธรรมชาติ

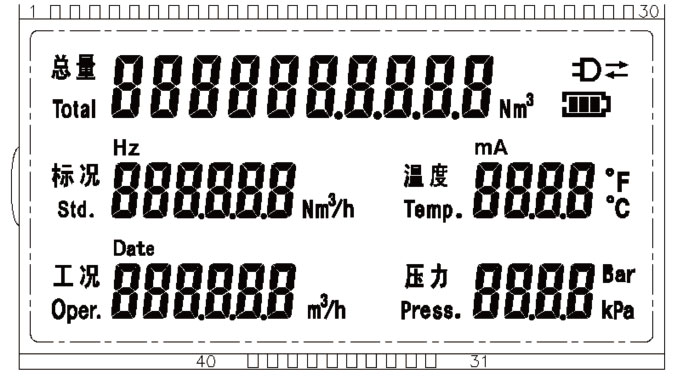

✅ เครื่องวัดอัตราการไหลของกระแสน้ำวนก๊าซธรรมชาติแบบดิจิทัลมีจอแสดงผลแบบดิจิทัลเพื่อระบุอัตราการไหลทันทีของก๊าซธรรมชาติและอัตราการไหลรวม
✅ เครื่องส่งสัญญาณการไหลแบบกระแสน้ำวนมีเอาต์พุตความถี่ พัลส์ หรือ 4-20mA
✅ ตัวเลือกพร้อมการแก้ไขอุณหภูมิและความดันสำหรับเครื่องวัดอัตราการไหลแบบกระแสน้ำวน
เซ็นเซอร์วัดอัตราการไหลของกระแสน้ำวนมีโครงสร้างเรียบง่าย ไม่มีชิ้นส่วนที่เคลื่อนไหว และติดตั้งง่าย
ข้อเสียของเครื่องวัดอัตราการไหลแบบกระแสน้ำวนสำหรับก๊าซธรรมชาติ ไม่เหมาะสำหรับการวัดก๊าซเรย์โนลด์ต่ำ อัตราการไหลต่ำ หรือท่อก๊าซธรรมชาติขนาดเส้นผ่านศูนย์กลางเล็ก
ต้องใช้ท่อตรงยาวก่อนและหลังเครื่องวัดอัตราการไหลของกระแสน้ำวนก๊าซธรรมชาติ
เครื่องวัดอัตราการไหลแบบอินไลน์เหมาะสำหรับเซ็นเซอร์อัตราการไหลแบบ DN300 (12 นิ้ว) เท่านั้น
ไม่ใช่สินค้าสำหรับการไหลของก๊าซธรรมชาติแบบพัลส์หรือการไหลของก๊าซธรรมชาติแบบหลายเฟส
เครื่องวัดอัตราการไหลแบบปริมาตรเชิงบวกสำหรับการวัดอัตราการไหลของก๊าซธรรมชาติ
เครื่องวัดอัตราการไหลแบบปริมาตรเชิงบวก หรือเครื่องวัดอัตราการไหล PD ถือเป็นเครื่องวัดอัตราการไหลประเภทที่มีความแม่นยำที่สุด
ตัวเรือนหมุนของเครื่องวัดอัตราการไหลแบบปริมาตรบวก จะหมุนอย่างต่อเนื่องภายใต้อิทธิพลของความแตกต่างของแรงดันในการไหลของก๊าซธรรมชาติ และปล่อยก๊าซธรรมชาติออกจากพื้นที่ขนาดเล็กที่มีปริมาตรที่ทราบได้อย่างต่อเนื่อง ปริมาตรของก๊าซธรรมชาติที่ไหลผ่านเซ็นเซอร์วัดอัตราการไหลแบบปริมาตรบวก (PD) สามารถคำนวณได้จากจำนวนรอบการหมุนของตัวเรือนหมุนภายในระยะเวลาหนึ่ง
เครื่องวัดอัตราการไหลของรากสำหรับการวัดก๊าซธรรมชาติ เครื่องวัดอัตราการไหลแบบรูทส์ (Roots Flow Meter) เป็นเครื่องวัดอัตราการไหลแบบ PD ทั่วไป มีความแม่นยำสูงมากในการวัดอัตราการไหลของก๊าซธรรมชาติ เครื่องวัดอัตราการไหลแบบทนทานพร้อมโครงสร้างที่แข็งแรงทนทานสามารถใช้งานได้นานถึง 15 ปี เช่นเดียวกับเครื่องวัดอัตราการไหลแบบ PD ทั่วไป เครื่องวัดอัตราการไหลแบบรูทส์ไม่จำเป็นต้องใช้ท่อตรงทั้งต้นน้ำและปลายน้ำของท่อส่งก๊าซธรรมชาติ สามารถเป็นเครื่องวัดอัตราการไหลแบบอ่านค่าได้โดยตรงโดยไม่ต้องใช้แหล่งจ่ายไฟ หรือเป็นเครื่องวัดอัตราการไหลแบบ PD ก๊าซธรรมชาติแบบดิจิทัลพร้อมเอาต์พุตแบบพัลส์หรือกระแสไฟฟ้า
เครื่องวัดอัตราการไหลของมวล Coriolis สำหรับการวัดอัตราการไหลของก๊าซธรรมชาติ
เครื่องวัดอัตราการไหลมวลแบบโคริโอลิส (ต่อไปนี้เรียกว่า CMF) เป็นเครื่องวัดอัตราการไหลมวลโดยตรงที่ใช้หลักการของแรงโคริโอลิสที่เป็นสัดส่วนกับอัตราการไหลมวลเมื่อก๊าซธรรมชาติไหลในท่อสั่นสะเทือน
ข้อดีของเครื่องวัดอัตราการไหล Coriolis สำหรับก๊าซธรรมชาติ สามารถวัดอัตราการไหลของมวลก๊าซธรรมชาติได้โดยตรง ด้วยความแม่นยำสูง (0.2%, 0.15%) ไม่จำเป็นต้องใช้ท่อตรงในการติดตั้งเซ็นเซอร์วัดอัตราการไหลของก๊าซธรรมชาติ ค่าที่วัดได้ไม่ไวต่อความหนืด และการเปลี่ยนแปลงความหนาแน่นของก๊าซธรรมชาติมีผลต่อค่าที่วัดได้เล็กน้อย เครื่องวัดอัตราการไหลของ Corioils สามารถผลิตเป็นเครื่องวัดอัตราการไหลของก๊าซธรรมชาติชนิดแรงดันสูงที่มีแรงดัน 600#, 900 LB หรือสูงกว่า
ข้อเสียของเครื่องวัดอัตราการไหลแบบ Coriolis สำหรับก๊าซธรรมชาติ - ไม่เหมาะสำหรับการวัดอัตราการไหลของก๊าซธรรมชาติที่มีอัตราการไหลต่ำ
- ขนาดสูงสุดของเครื่องวัดอัตราการไหล Coriolis คือ 10 นิ้ว สามารถใช้กับขนาดที่ใหญ่กว่าได้
- เครื่องวัดอัตราการไหล Coriolis เป็นเครื่องวัดอัตราการไหลที่ทันสมัยที่สุดในปัจจุบัน ราคาไม่ถูก เริ่มต้นที่ 3000$
- ไม่มีจุดศูนย์ที่เสถียรสำหรับการวัดก๊าซธรรมชาติ
- การสูญเสียความดันขนาดใหญ่สำหรับการวัดอัตราการไหลของมวลก๊าซธรรมชาติ

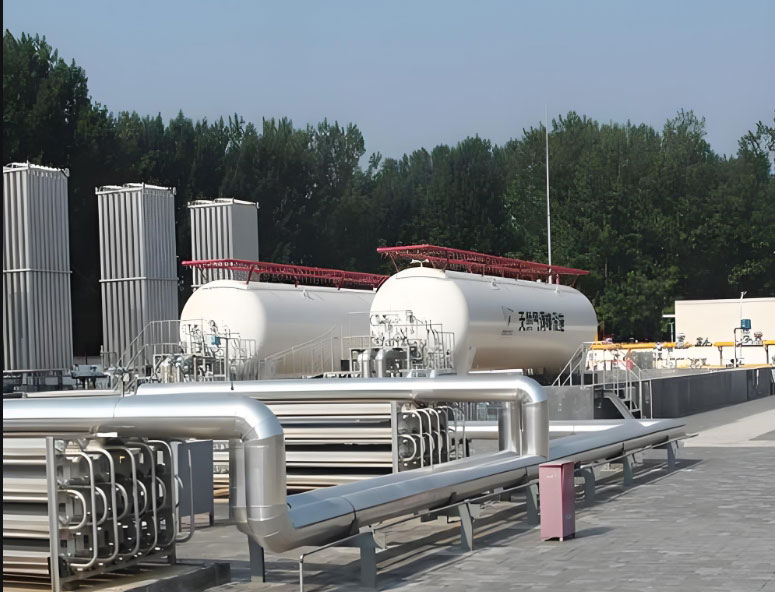

เครื่องวัดอัตราการไหลของ LNG ในอุณหภูมิต่ำ เครื่องวัดอัตราการไหล Coriolis วัดค่า LNG อุณหภูมิต่ำได้โดยตรงที่อุณหภูมิ -162°C ด้วยความแม่นยำสูงสุด ออกแบบมาเพื่อรองรับอุณหภูมิที่รุนแรง เครื่องวัดนี้ให้ข้อมูลการไหลมวลและความหนาแน่นโดยไม่ต้องปรับเทียบใหม่ เหมาะสำหรับการถ่ายโอนข้อมูลและกระบวนการ LNG ที่สำคัญ เครื่องวัดอัตราการไหล Coriolis สามารถใช้เป็นอุปกรณ์วัดอัตราการไหล LNG อุณหภูมิต่ำได้
เครื่องวัดอัตราการไหล Coriolis สามารถใช้เป็นอุปกรณ์วัดอัตราการไหล LNG แบบไครโอเจนิกได้
ข้อเสียของเครื่องวัดอัตราการไหลแบบ Coriolis สำหรับก๊าซธรรมชาติ
- ไม่เหมาะสำหรับการวัดอัตราการไหลของก๊าซธรรมชาติที่มีอัตราการไหลต่ำ
- ขนาดสูงสุดของเครื่องวัดอัตราการไหล Coriolis คือ 10 นิ้ว สามารถใช้กับขนาดใหญ่กว่าได้ แต่ไม่สามารถใช้กับท่อส่งก๊าซธรรมชาติขนาดใหญ่กว่าได้
- เครื่องวัดอัตราการไหล Coriolis เป็นเครื่องวัดอัตราการไหลที่ทันสมัยที่สุดในปัจจุบัน ราคาไม่ถูก เริ่มต้นที่ 3000$
- ไม่มีจุดศูนย์ที่เสถียรสำหรับการวัดก๊าซธรรมชาติ
- การสูญเสียความดันขนาดใหญ่สำหรับการวัดอัตราการไหลของมวลก๊าซธรรมชาติ
