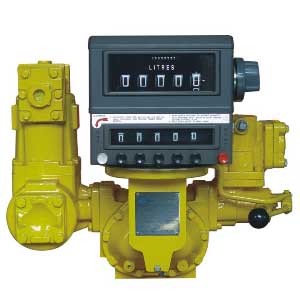

LC-M ซีรี่ส์ โฟลว์มิเตอร์แบบดิสเพลสเมนต์บวก

LC-M ซีรี่ส์ โฟลว์มิเตอร์แบบดิสเพลสเมนต์บวก

LC-M ซีรีส์มิเตอร์เป็นมิเตอร์ดิสเพลสเมนต์บวกสำหรับของเหลว เป็นเครื่องวัดอัตราการไหลของเชื้อเพลิงจำนวนมาก ได้รับการออกแบบมาสำหรับการสูบจ่ายของเหลวปริมาณมากทั้งในการใช้งานการถ่ายโอนและการควบคุมกระบวนการ เหมาะอย่างยิ่งสำหรับการวัดอัตราการไหลของน้ำมันและเชื้อเพลิง

หลักการทำงานของ Positive displacement flow meter

มิเตอร์ประกอบด้วยตัวเรือนที่โรเตอร์ดิสเพลสเมนต์โรเตอร์สองตัวและโรเตอร์บล็อกเดี่ยวตรงกลางหมุนสัมพันธ์กันภายในรูทรงกระบอกสามรูโดยไม่มีการสัมผัสระหว่างโลหะกับโลหะภายในส่วนประกอบของมิเตอร์ โรเตอร์แต่ละตัวรองรับที่ปลายด้านใดด้านหนึ่งด้วยแผ่นแบริ่งซึ่งเพลาโรเตอร์ยื่นออกมา
โรเตอร์ดิสเพลสเมนต์แบบใบมีดเคลื่อนที่สลับกันผ่านรูครึ่งสูบสองรูของชิ้นส่วนมาตร ขณะที่โรเตอร์บล็อกเดี่ยวหมุนภายในรูของมันในลักษณะที่จะสร้างซีลแคปิลลารีอย่างต่อเนื่องระหว่างผลิตภัณฑ์ต้นน้ำที่ไม่ได้รับการตรวจสอบและผลิตภัณฑ์ปลายน้ำที่มีมิเตอร์ .
ที่ปลายด้านหนึ่งของเพลาโรเตอร์แต่ละอันคือเฟืองไทม์มิ่ง เฟืองโรเตอร์บล็อกซึ่งมีจำนวนฟันเป็นสองเท่าของเฟืองโรเตอร์ดิสเพลสเมนต์แต่ละตัว หมุนที่ครึ่ง RPM ของโรเตอร์ดิสเพลสเมนต์

ข้อดีของมิเตอร์วัดการไหลแบบดิสเพลสเมนต์บวกซีรีส์ LC-M

  • กลไกการปรับ stepless ที่ยอดเยี่ยมช่วยให้สามารถปรับไมโครเมตรได้
  • ความแม่นยำสูงและทำซ้ำได้ในช่วงการไหลที่แปลกประหลาด ความแม่นยำที่เหนือกว่าในการไหลคงที่
  • การบำรุงรักษาต่ำ ไม่มีการสัมผัสระหว่างโลหะกับโลหะในห้องวัด อายุการใช้งานยาวนาน การสูญเสียแรงดันต่ำ เครื่องวัดการไหลของแรงโน้มถ่วงอย่างแท้จริง
  • การวัดอัตราการไหลที่มีความแม่นยำสูงโดยไม่คำนึงถึงความผันผวนของแรงดัน การแปรผันของอุณหภูมิ การเปลี่ยนแปลงความหนืด
  • อุปกรณ์เสริมของเครื่องวัดอัตราการไหลแบบ Positive displacement ได้แก่ เครื่องกำจัดอากาศ เครื่องกรอง วาล์ว และทางเลือกของการลงทะเบียนและเครื่องพิมพ์แบบเครื่องกลหรือแบบอิเล็กทรอนิกส์สำหรับการตั้งค่าล่วงหน้า การรวมยอดการจัดส่ง และการพิมพ์ตั๋ว

ข้อมูลจำเพาะของเครื่องวัดอัตราการไหล PD

  • วัสดุเซ็นเซอร์ PD Flow Meter: อะลูมิเนียม เหล็กหล่อ และสแตนเลส
  • เครื่องวัดอัตราการไหล PD ความแม่นยำสูง: ± 0.2%
  • ความสามารถในการทำซ้ำ: ≤0.07%
  • หน่วยการไหล: ลิตร/แกลลอน US/แกลลอน IMP
  • ขนาดและช่วงการไหลของ PD Flow Meter ที่มีจำหน่าย
  • พีดีโฟลว์มิเตอร์ 40 มม. หรือ 1.5 นิ้ว: 25-250 ลิตร/นาที
  • DN50 positive displacement flow meter หรือ 2 นิ้ว, 55-550 LPM
  • DN80 PD Flow Meter หรือขนาด 3 นิ้ว : 506-5063 GPM ( US แกลลอนต่อนาที)
  • DN100 หรือ 4 นิ้ว เครื่องวัดอัตราการไหลแบบบวก: 748~7484 แกลลอน/นาที
  • NB150mm หรือ PD Flow Sensor ขนาด 6 นิ้ว สามารถจัดการการไหลได้ 300-3000 ลิตรต่อนาที

การประยุกต์ใช้เครื่องวัดการไหลแบบแทนที่

การวัดการไหลของเชื้อเพลิงการบิน ตัวทำละลาย เชื้อเพลิง น้ำมันเบนซิน ดีเซล ไบโอดีเซล ก๊าซปิโตรเลียมเหลว (LPG) เครื่องวัดอัตราการไหลของน้ำมันดิบ การเติมน้ำมันรถไฟและรางรถไฟ การเติมเชื้อเพลิงยานพาหนะสำหรับเหมืองแร่และโรงงาน และการเติมน้ำมันเรือและเรือ สำหรับของเหลวที่อุ่นและ/หรือมีความหนืด เกวียนถังส่งเชื้อเพลิงไปที่บ้านเพื่อให้ความร้อนในบ้านหรือน้ำมันไปยังสถานีบริการ หางสั้นส่งก๊าซหุงต้มไปยังบ้านและฟาร์ม และผู้เติมเชื้อเพลิงการบินที่ส่งก๊าซ avgas หรือเชื้อเพลิงอากาศยานเข้าสู่เครื่องบิน
ตรวจสอบการขนถ่ายเชื้อเพลิงและผลิตภัณฑ์ปิโตรเคมีในโรงงานเชื้อเพลิงเทกองและ/หรือโรงกลั่น
บนรถบรรทุกน้ำมันสำหรับขนส่งและจัดส่งเชื้อเพลิง/LPG
ระบบจ่ายเชื้อเพลิงสำหรับงานหนักสำหรับยานพาหนะขนาดใหญ่และเครื่องบิน

อุปกรณ์เสริมสำหรับมาตรวัดการไหลแบบดิสเพลสเมนต์บวก
