เครื่องวัดอัตราการไหล SCCM คืออะไร?

เครื่องวัดอัตราการไหล SCCM เป็นเครื่องมือวัดที่มีความแม่นยำซึ่งใช้สำหรับวัดอัตราการไหลของก๊าซหรืออากาศที่ต่ำมาก โดยทั่วไปจะแสดงเป็น SCCM (ลูกบาศก์เซนติเมตรมาตรฐานต่อนาที) เช่น 2 sccm, 10 sccm หรือ 20 มล./นาที คำว่า "มาตรฐาน" หมายถึงอัตราการไหลที่อ้างอิงตามสภาวะอุณหภูมิและความดันเฉพาะ ซึ่งมักจะอยู่ที่ 0°C และ 1 บรรยากาศ ทำให้สามารถอ่านค่าได้อย่างสอดคล้องและเปรียบเทียบกันได้ในการใช้งานที่แตกต่างกัน สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสภาวะก๊าซมาตรฐานและสภาวะจริง โปรดดูบทความนี้: [m³/h เทียบกับ Nm³/h เทียบกับ Sm³/h: คู่มือฉบับสมบูรณ์เกี่ยวกับหน่วยอัตราการไหลของก๊าซ]

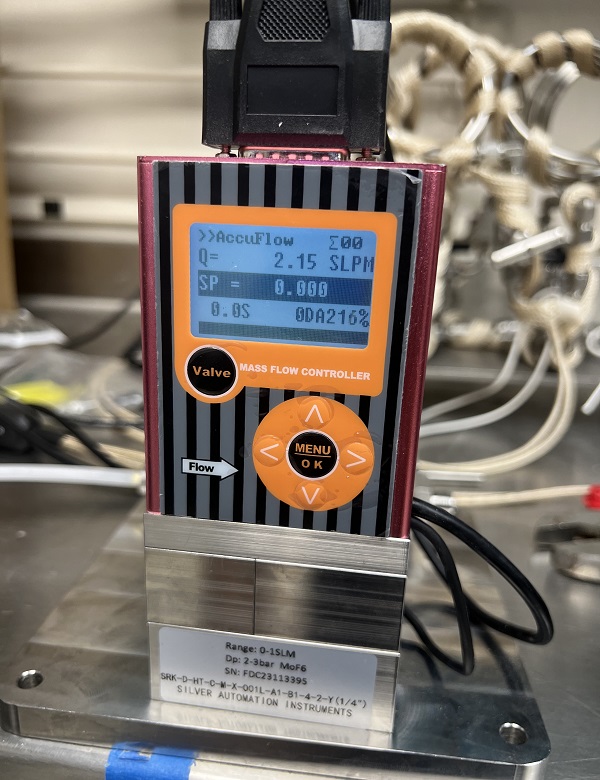

sccm flow meter

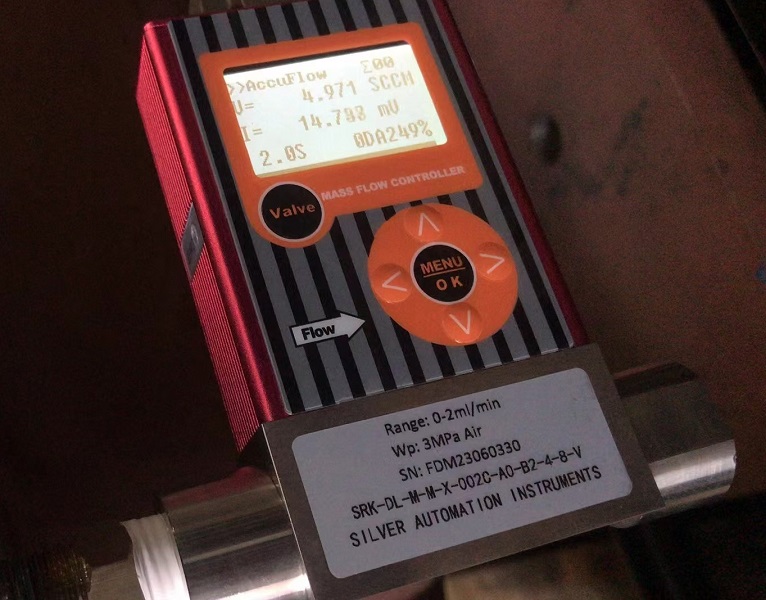

เครื่องวัดอัตราการไหลของก๊าซขนาดเล็กแบบ SCCM

ต่างจาก เครื่องวัดอัตราการไหลของก๊าซ อุตสาหกรรมทั่วไปที่วัดปริมาณก๊าซขนาดใหญ่ (มีหน่วยวัดอัตราการไหล เช่น MMscfd, GPM หรือ m3/h) เครื่องวัดอัตราการไหลของ SCCM ได้รับการออกแบบมาเพื่อการวัดอัตราการไหลของก๊าซขนาดเล็ก เครื่องวัดอัตราการไหลของ SCCM ถูกใช้อย่างแพร่หลายในอุตสาหกรรมที่การควบคุมก๊าซอย่างแม่นยำเป็นสิ่งสำคัญ เช่น การผลิตเซมิคอนดักเตอร์ การวิจัยในห้องปฏิบัติการ การผลิตอุปกรณ์ทางการแพทย์ การตรวจจับการรั่วไหลของก๊าซ และเครื่องมือวิเคราะห์ แม้แต่การเปลี่ยนแปลงอัตราการไหลของก๊าซเพียงเล็กน้อยก็สามารถส่งผลกระทบอย่างมีนัยสำคัญต่อคุณภาพของกระบวนการและผลผลิตในอุตสาหกรรมเหล่านี้

เหตุใดการวัดอัตราการไหล SCCM จึงมีความสำคัญ

  • ในสภาพแวดล้อมการผลิตและห้องปฏิบัติการที่มีเทคโนโลยีสูง การควบคุมการไหลของก๊าซอย่างแม่นยำช่วยให้มั่นใจได้ถึงความสามารถในการทำซ้ำของกระบวนการและการรับประกันคุณภาพ ตัวอย่างเช่น ในการผลิตเซมิคอนดักเตอร์ ก๊าซจะถูกใช้ในการกัดวงจร เคลือบฟิล์มบาง และทำความสะอาดห้อง การไหลที่คลาดเคลื่อนเพียงเล็กน้อยอาจนำไปสู่การเคลือบที่ไม่สม่ำเสมอ ความสม่ำเสมอในการกัด หรือความไม่สมดุลของสารเคมี
  • ในทำนองเดียวกัน ในการผลิตยาหรือการควบคุมไบโอรีแอคเตอร์ การรักษาปริมาณก๊าซให้คงที่จะช่วยให้มั่นใจได้ว่าสภาวะปฏิกิริยาจะคงที่และการปฏิบัติงานมีความปลอดภัย ดังนั้น เครื่องวัดอัตราการไหล SCCM จึงไม่ใช่แค่อุปกรณ์วัด แต่เป็นเครื่องมือควบคุมกระบวนการที่ช่วยรักษาความแม่นยำ ความปลอดภัย และประสิทธิภาพ
  • นอกจากนี้ เครื่องวัดอัตราการไหล SCCM ยังถูกนำมาใช้อย่างแพร่หลายสำหรับการทดสอบการรั่วไหลของอุปกรณ์และการตรวจสอบการปิดผนึก ด้วยการวัดอัตราการไหลของก๊าซขนาดเล็กอย่างแม่นยำ เครื่องวัดนี้สามารถตรวจจับการรั่วไหลแม้เพียงเล็กน้อยในวาล์ว ท่อส่ง หรือห้องปิดผนึก ความสามารถนี้มีความสำคัญอย่างยิ่งในอุตสาหกรรมต่างๆ เช่น ยา การผลิตเซมิคอนดักเตอร์ และระบบการจัดการก๊าซ ซึ่งการรั่วไหลที่ตรวจไม่พบอาจส่งผลกระทบต่อคุณภาพ ความปลอดภัย และประสิทธิภาพการทำงานของผลิตภัณฑ์ การวัดอัตราการไหลระดับจุลภาคที่แม่นยำช่วยให้มั่นใจได้ว่าอุปกรณ์จะคงสภาพสมบูรณ์และสามารถระบุการรั่วไหลได้อย่างรวดเร็ว

  • เครื่องวัดอัตราการไหล SCCM ทำการทดสอบการรั่วไหล

เครื่องวัดอัตราการไหล SCCM ทำงานอย่างไร

เครื่องวัดอัตราการไหล SCCM มีหลักการวัดที่แตกต่างกัน เครื่องวัดอัตราการไหลแบบมวลความร้อนและแบบความดันต่างกันมีสองประเภทที่นิยมใช้กันมากที่สุด

1. หลักการไหลของมวลความร้อน

sccm flow meter-thermal mass
เครื่องวัดอัตราการไหลของมวลความร้อนขนาดเล็กวัดอัตราการไหลของก๊าซโดยอาศัยการถ่ายเทความร้อน ภายในเซ็นเซอร์จะมีเครื่องทำความร้อนขนาดเล็กทำความร้อนส่วนหนึ่งของกระแสก๊าซ และเซ็นเซอร์วัดอุณหภูมิจะตรวจสอบความเร็วในการนำความร้อนของก๊าซออกไป ยิ่งก๊าซเคลื่อนที่เร็วเท่าใด ความร้อนก็ยิ่งถูกกำจัดออกไปมากขึ้นเท่านั้น

เนื่องจากวิธีนี้ขึ้นอยู่กับคุณสมบัติทางความร้อนของก๊าซ จึงสามารถวัดอัตราการไหลของมวลได้โดยตรง โดยไม่ต้องชดเชยอุณหภูมิหรือความดัน จึงเหมาะอย่างยิ่งสำหรับการใช้งานที่องค์ประกอบและสภาวะการทำงานของก๊าซมีเสถียรภาพ

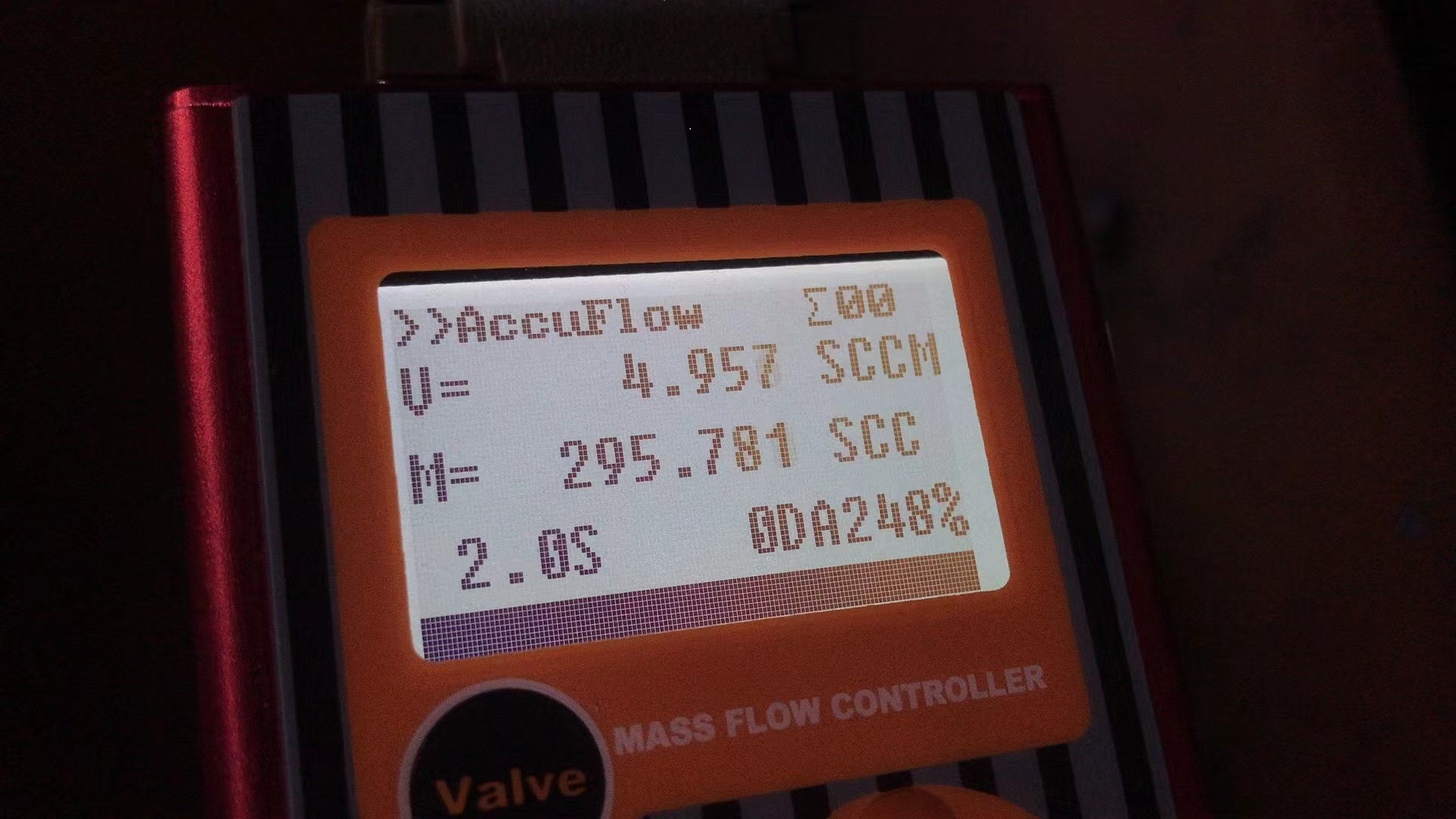

เครื่องวัดอัตราการไหลความร้อนขนาดเล็กพร้อมหน่วยอัตราการไหลมิลลิลิตร/นาที เหมาะเป็นพิเศษสำหรับการวัดก๊าซแรงดันต่ำ อัตราการไหลต่ำ โดยให้ความแม่นยำสูง ความสามารถในการทำซ้ำที่ยอดเยี่ยม และเวลาตอบสนองที่รวดเร็ว

2. หลักการความดันที่แตกต่างกัน

sccm flow meter -DP principle

อีกวิธีหนึ่งที่นิยมใช้กันคือเครื่องวัดอัตราการไหลแบบความดันแตกต่าง (DP) ซึ่งทำงานโดยการวางจุดจำกัด (เช่น รูเปิดหรือองค์ประกอบการไหลแบบลามินาร์) ไว้ในเส้นทางของก๊าซ เมื่อก๊าซไหลผ่านจุดจำกัด ความดันจะลดลงตามสัดส่วนของอัตราการไหล

ด้วยการวัดความแตกต่างของความดันนี้ และทราบความหนาแน่นของก๊าซ ระบบจึงสามารถคำนวณอัตราการไหลเชิงปริมาตรหรือเชิงมวลได้ สำหรับการวัดการไหลระดับจุลภาคในหน่วย SCCM ส่วนประกอบ DP ต้องได้รับการออกแบบอย่างระมัดระวังเพื่อสร้างความแตกต่างของความดันที่วัดได้ แม้ในอัตราการไหลที่ต่ำมาก

มิเตอร์ SCCM ที่ใช้ DP เป็นที่รู้จักในด้านประสิทธิภาพที่แข็งแกร่งและความเข้ากันได้กับก๊าซต่างๆ แต่โดยทั่วไปแล้ว ต้องมีการแก้ไขอุณหภูมิและความดันเพื่อรักษาความแม่นยำสูง

การประยุกต์ใช้เครื่องวัดอัตราการไหล SCCM

เครื่องวัดอัตราการไหล SCCM เป็นเครื่องมือสำคัญในทุกกระบวนการที่เกี่ยวข้องกับการควบคุมก๊าซอย่างแม่นยำ การใช้งานทั่วไปมีดังนี้:
  • การผลิตเซมิคอนดักเตอร์และอิเล็กทรอนิกส์
ใช้สำหรับควบคุมก๊าซพาหะ ก๊าซสะสม และระบบกัดพลาสมา ความแม่นยำของ SCCM ช่วยให้มั่นใจได้ถึงการผลิตเวเฟอร์ที่เสถียรและคุณภาพที่สม่ำเสมอ
  • การวิจัยในห้องปฏิบัติการ
ในห้องปฏิบัติการ R&D นักวิทยาศาสตร์ใช้เครื่องวัดอัตราการไหล SCCM สำหรับแก๊สโครมาโทกราฟี สเปกโตรสโคปี และการศึกษาจลนพลศาสตร์ปฏิกิริยา ซึ่งจำเป็นต้องมีการเติมแก๊สอย่างแม่นยำ
  • เภสัชกรรมและเทคโนโลยีชีวภาพ
ทำหน้าที่ควบคุมการจ่ายก๊าซในเครื่องหมัก ไบโอรีแอคเตอร์ หรือห้องฆ่าเชื้อ โดยรักษาสภาวะการเจริญเติบโตหรือปฏิกิริยาให้เหมาะสมที่สุด
  • อุปกรณ์ด้านสิ่งแวดล้อมและการวิเคราะห์
เครื่องวัดอัตราการไหล SCCM ช่วยตรวจสอบการสุ่มตัวอย่างอากาศ ระบบการสอบเทียบก๊าซ และการวิเคราะห์การปล่อยมลพิษ ช่วยให้มั่นใจได้ว่าก๊าซร่องรอยจะถูกวัดอย่างถูกต้อง
  • อุปกรณ์ทางการแพทย์และวิทยาศาสตร์ชีวภาพ
ในการใช้งาน เช่น การบำบัดทางเดินหายใจ การดมยาสลบ และระบบผสมก๊าซ การควบคุมระดับ SCCM ช่วยให้มั่นใจในความปลอดภัยของผู้ป่วยและความแม่นยำของอุปกรณ์

ความสำคัญของความแม่นยำและเสถียรภาพ

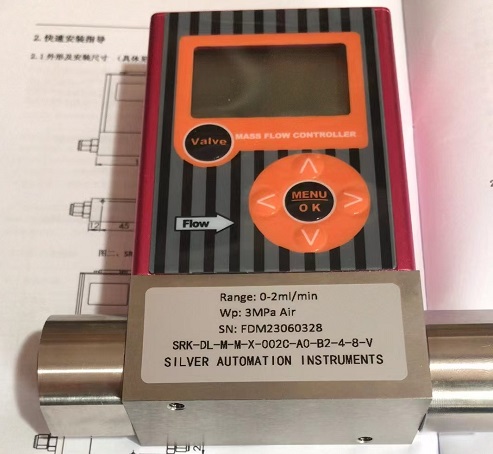

sccm flow meter
เครื่องวัดอัตราการไหล SCCM ต้องมีความแม่นยำเป็นเลิศ โดยมักจะอยู่ในช่วง ±1% ของค่าที่อ่านได้หรือดีกว่า ความไวและความเสถียรเป็นศูนย์ก็เป็นสิ่งสำคัญเช่นกัน แม้แต่ค่าดริฟท์เพียงเล็กน้อยก็อาจทำให้เกิดข้อผิดพลาดที่สำคัญได้ในการใช้งานระยะยาว

ในระบบการผลิตอัตโนมัติ เครื่องวัดอัตราการไหล SCCM มักผสานรวมเข้ากับเอาต์พุต 4-20mA, RS485 MODBUS หรือจอแสดงผลดิจิทัล ซึ่งช่วยให้สามารถตรวจสอบแบบเรียลไทม์ บันทึกข้อมูล และควบคุมแบบวงปิดได้ จึงมั่นใจได้ว่าอัตราการไหลของก๊าซจะอยู่ในเกณฑ์มาตรฐานที่เข้มงวด

รุ่นขั้นสูงบางรุ่นอนุญาตให้ผู้ใช้ตั้งค่าความหนาแน่นของก๊าซคงที่เพื่อแปลงอัตราการไหลเชิงปริมาตรเป็นอัตราการไหลเชิงมวล (เช่น กก./ชม. หรือ ปอนด์/นาที) อย่างไรก็ตาม หากความหนาแน่นของก๊าซเปลี่ยนแปลงเนื่องจากความดันหรืออุณหภูมิที่เปลี่ยนแปลงไป การอ่านค่าอาจไม่แม่นยำอีกต่อไป ด้วยเหตุนี้ เครื่องวัดอัตราการไหลของมวลความร้อนที่วัดอัตราการไหลของมวลจึงเป็นที่นิยมสำหรับการใช้งานไมโครโฟลว์ที่สำคัญ

การเลือกเครื่องวัดอัตราการไหล SCCM ที่เหมาะสม


เมื่อเลือกเครื่องวัดอัตราการไหล SCCM วิศวกรควรพิจารณาปัจจัยหลายประการ:

ช่วงการไหล – เครื่องมือควรครอบคลุมช่วงการไหลที่ต้องการ (เช่น 0–10 SCCM, 0–500 SCCM) ด้วยความแม่นยำเพียงพอ
ประเภทของก๊าซ – มิเตอร์บางตัวเป็นแบบเฉพาะก๊าซ ในขณะที่บางตัวสามารถปรับเทียบสำหรับก๊าซหลายชนิดได้
เงื่อนไขการทำงาน – แรงดัน อุณหภูมิ และความชื้น อาจส่งผลต่อประสิทธิภาพการทำงาน
สัญญาณเอาต์พุต – เลือกสัญญาณอะนาล็อก (4–20mA) หรือดิจิทัล (MODBUS, RS485 หรือ USB) ตามระบบควบคุมของคุณ ข้อมูลเพิ่มเติมเกี่ยวกับการตั้งค่า MODBUS RUT ของเครื่องวัดอัตราการไหล SCCM เครื่องวัดอัตราการไหลก๊าซขนาดเล็ก SCCM MODBUS RTU
การติดตั้งและเวลาตอบสนอง – แอปพลิเคชันไมโครโฟลว์มักต้องการการตอบสนองที่รวดเร็วและขนาดกะทัดรัด

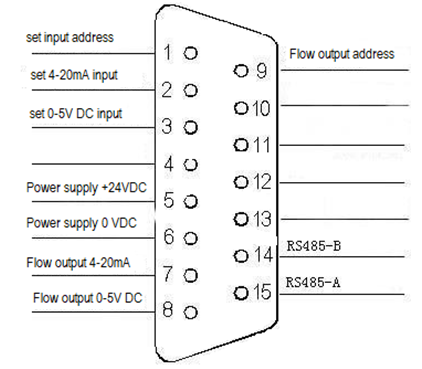

การเดินสายมิเตอร์วัดอัตราการไหลของก๊าซขนาดเล็ก SCCM




แนวทางการใช้งานและการติดตั้งเครื่องวัดอัตราการไหลของก๊าซ SCCM อย่างถูกต้อง

1. การติดตั้งตัวกรอง
เพื่อให้การวัดค่าแม่นยำและปกป้องเครื่องวัดอัตราการไหล ก๊าซต้องสะอาด ปราศจากฝุ่น ของเหลว และน้ำมัน หากจำเป็น ให้ติดตั้งตัวกรองที่เหมาะสม เมื่อต่อขวดจ่ายของเหลวเข้ากับทางออกของเครื่องวัดอัตราการไหล ขอแนะนำให้ติดตั้งวาล์วทางเดียวที่ทางออกเพื่อป้องกันการไหลย้อนกลับ ซึ่งอาจทำให้เครื่องวัดอัตราการไหลเสียหายได้

2. การจัดการก๊าซกัดกร่อน
ช่องวัดอัตราการไหลผลิตจากวัสดุที่ทนทานต่อการกัดกร่อน เช่น SUS 316L (00Cr17Ni14Mo2), SUS 417J1 (00Cr30Mo2) และยางฟลูออรีน มาตรวัดเหล่านี้สามารถรองรับก๊าซและตัวทำละลายอินทรีย์ที่มีฤทธิ์กัดกร่อนปานกลางได้ หากระบบของผู้ใช้สะอาด การรั่วไหลต่ำ และได้รับการดูแลรักษาอย่างเหมาะสม สำหรับก๊าซกัดกร่อนชนิดพิเศษ ต้องปรับวัสดุปิดผนึกทั้งหมดให้เหมาะสม โปรดระบุชนิดของก๊าซทุกครั้งเมื่อสั่งซื้อ

3. ตำแหน่งการติดตั้ง
แม้ว่าจะแนะนำให้ติดตั้งตัวควบคุมบนพื้นผิวที่เรียบ แต่อุปกรณ์นี้ไม่ได้มีความไวต่อการวางแนวมากนัก และสามารถติดตั้งได้หลายตำแหน่ง หากเกิดการชดเชยศูนย์เมื่อติดตั้งมาตรวัดอัตราการไหลในมุมที่ไม่ใช่แนวนอน ก็สามารถปรับจุดศูนย์ได้หลังการติดตั้ง

4. การปิดผนึกวาล์ว
วาล์วภายในของตัวควบคุมการไหลทำหน้าที่เป็นวาล์วควบคุม ไม่ใช่วาล์วปิด ผู้ใช้ควรมีวาล์วปิดแยกต่างหากทั้งทางเข้าและทางออก โดยเฉพาะอย่างยิ่งเมื่อต้องจัดการกับก๊าซกัดกร่อน เพื่อความปลอดภัยในการทำงาน หลังจากใช้งานเป็นเวลานาน อัตราการรั่วของวาล์วภายใน 2% ของสเกลเต็ม (FS) ถือว่าปกติ หากรั่วเกินกว่านี้ จำเป็นต้องบำรุงรักษา

5. การสอบเทียบและการแปลงก๊าซ
โดยทั่วไปเครื่องวัดอัตราการไหลจะได้รับการปรับเทียบโดยใช้ไนโตรเจน (N₂) สำหรับการใช้งานที่ต้องปรับเทียบร่วมกับก๊าซชนิดอื่น ควรระบุค่านี้เมื่อสั่งซื้อ ผู้ใช้สามารถแปลงค่าที่อ่านได้สำหรับก๊าซชนิดต่างๆ โดยใช้ค่าตัวประกอบการแปลงที่ระบุไว้ในภาคผนวก เพื่อให้มั่นใจว่าการวัดมีความแม่นยำ ภาคผนวก: ค่าตัวประกอบการแปลงอัตราการไหลของก๊าซ ค่าตัวประกอบการแปลง

บทสรุป

เครื่องวัดอัตราการไหล SCCM มีบทบาทสำคัญในอุตสาหกรรมสมัยใหม่ที่ต้องอาศัยการควบคุมการไหลของก๊าซอย่างแม่นยำ ไม่ว่าจะเป็นการเคลือบฟิล์มบางบนสารกึ่งตัวนำ การวิจัยทางเคมีที่ละเอียดอ่อน หรือการจ่ายก๊าซที่แม่นยำในอุปกรณ์ทางการแพทย์ เครื่องมือเหล่านี้รับประกันความเสถียร ประสิทธิภาพ และคุณภาพ

ด้วยการทำความเข้าใจหลักการทำงานของอุปกรณ์เหล่านี้ โดยเฉพาะอย่างยิ่งประเภทของมวลความร้อนและความดันต่าง ผู้ใช้จึงสามารถเลือกเครื่องวัดอัตราการไหล SCCM ที่เหมาะสมที่สุดกับกระบวนการของตนได้ ในทุกการใช้งานที่การไหลของก๊าซเพียงเล็กน้อยมีความสำคัญ เครื่องวัดอัตราการไหล SCCM ที่แม่นยำไม่ได้เป็นเพียงแค่เครื่องมือ แต่มันคือหัวใจสำคัญของการจัดการก๊าซอย่างแม่นยำ

วิดีโอด้านล่างนี้แสดงวิธีการทำงานของเครื่องวัดอัตราการไหล SCCM ของเรา:
