วิธีเลือกเครื่องวัดอัตราการไหลแบบเฟืองรูปวงรีที่เหมาะสม: คำแนะนำง่ายๆ

สรุปอย่างรวดเร็ว: การเลือกเครื่องวัดอัตราการไหลแบบเฟืองรูปวงรีที่ถูกต้องต้องเข้าใจปัจจัยสำคัญสี่ประการ ได้แก่ คุณสมบัติของของไหล (ความหนืด ความเข้ากันได้ อุณหภูมิ) ข้อกำหนดของระบบ (อัตราการไหล ขนาดท่อ) ประเภทเอาต์พุต (เชิงกล ดิจิทัล พัลส์) และการรับรองพิเศษ (สุขอนามัย อุณหภูมิสูง แจ็คเก็ตที่ให้ความร้อน)

เพื่อให้การปฏิบัติงานของคุณมีความแม่นยำ มีประสิทธิภาพ และปลอดภัย การเลือกมาตรวัดอัตราการไหลที่เหมาะสมจึงเป็นสิ่งสำคัญ ด้วยความแม่นยำและความน่าเชื่อถือ สูง มาตรวัดอัตราการไหลแบบเฟืองวงรี จึงเป็นตัวเลือกยอดนิยมในหลายอุตสาหกรรม โดยเฉพาะอย่างยิ่งเมื่อวัดของไหลหนืด เช่น น้ำมัน เชื้อเพลิง และสารเคมี

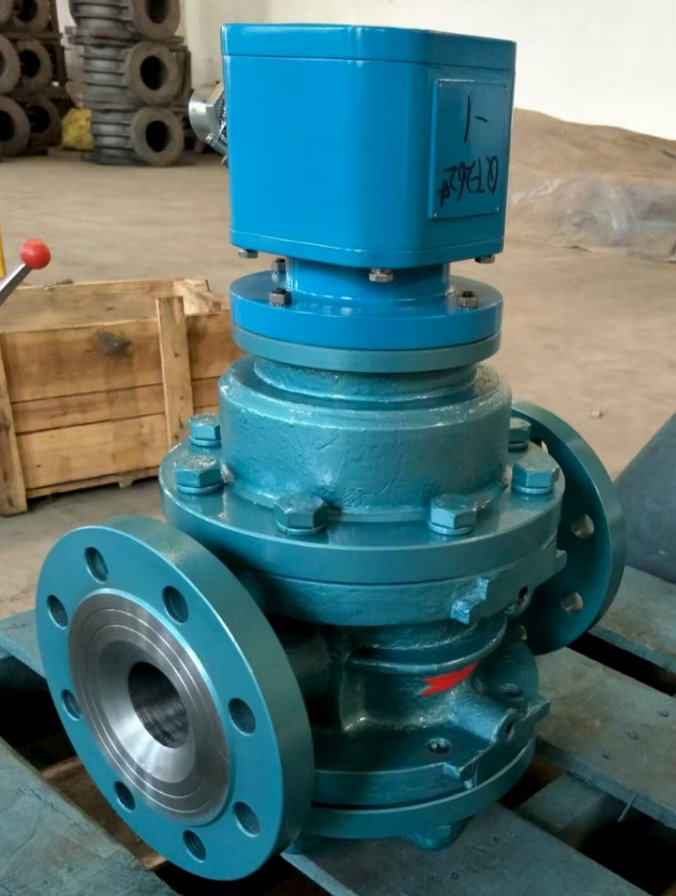

เครื่องวัดอัตราการไหลแบบเฟืองวงรีแบบปริมาตรเชิงบวก

เครื่องวัดการกระจัดเชิงบวก (PD) - เทคโนโลยี Oval Gear ทำงานอย่างไร

ในฐานะ เครื่องวัดแบบปริมาตรเชิงบวก (PD) ชนิดหนึ่ง เครื่องวัด นี้ทำงานโดยการดักจับของเหลวปริมาณแม่นยำระหว่างเฟืองรูปวงรีหมุนสองตัว และนับจำนวนพัสดุแต่ละชิ้นที่เคลื่อนผ่าน การวัดปริมาตรโดยตรงนี้ทำให้เครื่องวัดมีความแม่นยำอย่างเหลือเชื่อและได้รับผลกระทบจากการเปลี่ยนแปลงคุณสมบัติของของไหลน้อยลง

เหตุใดเครื่องวัดเกียร์รูปวงรีจึงเป็นตัวเลือกที่ต้องการสำหรับของเหลวที่มีความหนืด

ต่างจากเทคโนโลยีการวัดอัตราการไหลอื่นๆ ที่ต้องอาศัยความเร็วของไหลหรือความดันต่าง เครื่องวัดแบบเฟืองวงรีจะวัดปริมาตรได้โดยตรง ซึ่งทำให้เหมาะอย่างยิ่งสำหรับ:

ของเหลวที่มีความหนืดสูง (น้ำมัน เรซิน น้ำเชื่อม)
แอปพลิเคชันที่ต้องการความแม่นยำในการโอนการดูแล
การดำเนินการบรรจุเป็นชุด
ระบบการจ่ายสารเคมี

ขั้นตอนที่ 1: ทำความเข้าใจคุณสมบัติของของเหลวของคุณ

ขั้นตอนแรกและสำคัญที่สุดคือการทราบคุณสมบัติของของเหลวที่คุณต้องการวัด มิเตอร์วัดแบบเฟืองวงรีออกแบบมาสำหรับของเหลวที่สะอาด เนื่องจากของแข็งสามารถติดขัดกับเฟืองและก่อให้เกิดความเสียหาย ได้ ควรติดตั้งตัวกรองหรืออุปกรณ์กรองไว้ที่ด้านหน้าของมิเตอร์เสมอ เพื่อป้องกัน

1. ความหนืด: ของเหลวของคุณมีความหนาแค่ไหน?

ความหนืดคืออะไร? ความหนืดคือความต้านทานการไหลของของไหล วัดเป็นเซนติพอยส์ (cP) น้ำมีความหนืด 1 cP ในขณะที่น้ำผึ้งมีความหนืดประมาณ 10,000 cP

มิเตอร์แบบเฟืองรูปวงรีมีความโดดเด่นในการจัดการกับความหนืดในช่วงกว้าง แต่เป็นปัจจัยสำคัญในการเลือกของคุณ:

ความหนืดต่ำ (น้อยกว่า 3 cP) - ตัวอย่าง: น้ำ ตัวทำละลาย น้ำมันเบนซิน
สำหรับของเหลวที่มีลักษณะเหลวคล้ายน้ำ ของเหลวบางชนิดอาจ "ไหล" ไปมาระหว่างเฟืองและผนังห้อง ซึ่งอาจส่งผลต่อความแม่นยำที่อัตราการไหลต่ำมาก เพื่อให้ได้ผลลัพธ์ที่ดีที่สุด คุณอาจต้องวัดที่อัตราการไหลที่สูงขึ้นเล็กน้อยเพื่อรักษาความแม่นยำตามที่ระบุไว้ในเครื่องวัด

ความหนืดปานกลาง (3 ถึง 1,000 cP) - ตัวอย่าง: น้ำมันดีเซล น้ำมันหล่อลื่น น้ำมันพืช
นี่คือช่วงที่เหมาะสำหรับมิเตอร์วัดเฟืองวงรี ให้ความแม่นยำที่ยอดเยี่ยมกับของเหลวเหล่านี้ เนื่องจากมีการลื่นไถลน้อยที่สุด

ความหนืดสูง (มากกว่า 1,000 cP) - ตัวอย่าง: น้ำผึ้ง ไขมัน เรซินหนา กากน้ำตาล
ของเหลวที่มีความหนืดสูงจะสร้างแรงต้านทานมากขึ้น ส่งผลให้แรงดันตกคร่อมมิเตอร์สูงขึ้น สำหรับการใช้งานเหล่านี้ ควรเลือกใช้มิเตอร์ที่มีโรเตอร์ "ความหนืดสูง" พิเศษที่ช่วยลดแรงดันตกคร่อมได้สูงสุด 50% โดยไม่สูญเสียความแม่นยำ

2. ความเข้ากันได้ทางเคมี

วัสดุของเซ็นเซอร์การไหลต้องสามารถทนต่อของเหลวได้โดยไม่เกิดการกัดกร่อนหรือเสื่อมสภาพ หลักการนี้ใช้ได้กับทุกชิ้นส่วนที่สัมผัสกับของเหลว ซึ่งเรียกว่า "ชิ้นส่วนที่เปียก"

Material Selection Guide for Oval Gear Flow Meters
Component	Material Options	Suitable Applications
Body	Cast Iron (LC-A)	Fuels, oils, greases (non-corrosive)
Body	Cast Steel (LC-E)	High pressure, low-corrosive fluids
Body	Stainless Steel (LC-B, C)	Corrosive chemicals, food grade, pharmaceuticals
Rotors (Gears)	Aluminum/Cast Iron	Petroleum products, hydraulic oils
Rotors (Gears)	Stainless Steel	Edible oils, chemicals, corrosive liquids

3. ข้อกำหนดด้านอุณหภูมิและความดัน

ตรวจสอบให้แน่ใจว่ามิเตอร์ที่คุณเลือกได้รับการจัดอันดับให้รองรับอุณหภูมิและแรงดันในการทำงานปกติของระบบ รวมถึงค่าสูงสุดที่อาจเกิดขึ้นได้

ช่วงการทำงานมาตรฐาน:

อุณหภูมิ: -20°C ถึง +60°C (-4°F ถึง 140°F)
รุ่นอุณหภูมิสูง: สูงสุด 200°C (392°F)
แรงดัน: มาตรฐาน 16 บาร์, แรงดันสูงถึง 63 บาร์

ขั้นตอนที่ 2: กำหนดข้อกำหนดระบบของคุณ

1. อัตราการไหล: ต่ำสุด ปกติ และสูงสุด

นี่คือปัจจัยหลักที่กำหนดขนาดของมิเตอร์ คุณจำเป็นต้องทราบช่วงการไหลทั้งหมดที่ระบบของคุณจะได้รับ

แนวปฏิบัติที่ดีที่สุดของอุตสาหกรรม: เลือกขนาดมิเตอร์ที่อัตราการไหลใช้งานปกติของคุณอยู่ที่ประมาณ 60% ของความจุสูงสุดของมิเตอร์ วิธีนี้จะช่วยให้มั่นใจได้ถึงความแม่นยำสูงสุด ลดการสึกหรอ และยืดอายุการใช้งาน

ตัวอย่าง: หากอัตราการไหลปกติของคุณคือ 25 GPM (95 ลิตร/นาที) ให้เลือกเครื่องวัดที่มีความจุสูงสุดประมาณ 40 GPM (150 ลิตร/นาที) เพื่อประสิทธิภาพที่ดีที่สุด

2. ขนาดท่อและประเภทการเชื่อมต่อ

เซ็นเซอร์วัดอัตราการไหลต้องติดตั้งเข้ากับระบบท่อเดิมของคุณได้พอดี มิเตอร์วัดแบบเฟืองวงรีมีให้เลือกหลายแบบสำหรับการเชื่อมต่อ:

การเชื่อมต่อแบบหน้าแปลน - หน้าแปลน ANSI, DIN, JIS หรือ Table E
สุขอนามัย (ไตรโคลเวอร์) - สำหรับการใช้งานที่สำคัญด้านสุขอนามัยในอุตสาหกรรมอาหาร เครื่องดื่ม และยา

ข้อดีในการติดตั้ง: ต่างจากมิเตอร์แบบกังหันหรือแบบวอร์เท็กซ์ มิเตอร์แบบเฟืองวงรีไม่จำเป็นต้องเดินท่อตรงก่อนหรือหลังการติดตั้ง ช่วยให้คุณติดตั้งในพื้นที่แคบๆ ได้ทันทีหลังจากติดตั้งปั๊มหรือข้อต่อ โดยไม่กระทบต่อความแม่นยำ

ขั้นตอนที่ 3: เลือกตัวเลือกผลลัพธ์และการแสดงผลของคุณ

ประเภทเอาต์พุตที่แตกต่างกันสำหรับเครื่องวัดอัตราการไหลแบบเฟืองวงรี

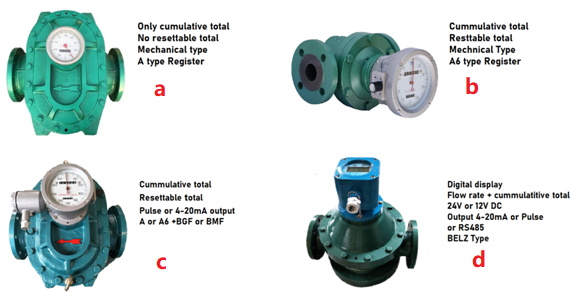

ตัวเลือกเอาต์พุต: (a) จอแสดงผลเชิงกล (b) เครื่องคำนวณผลรวมแบบรีเซ็ตได้ (c) เอาต์พุตแบบพัลส์ (d) จอแสดงผลแบบดิจิทัล

ประเภทเอาต์พุตที่มีให้เลือก

A. จอแสดงผลแบบกลไกเท่านั้น
ตัวนับแบบเรียบง่าย ไม่ต้องใช้พลังงานบนตัวมิเตอร์ แข็งแรงทนทานและเชื่อถือได้ เหมาะสำหรับการอ่านค่าในพื้นที่ที่ไม่จำเป็นต้องเชื่อมต่อระบบ ไม่ต้องใช้แหล่งจ่ายไฟภายนอก

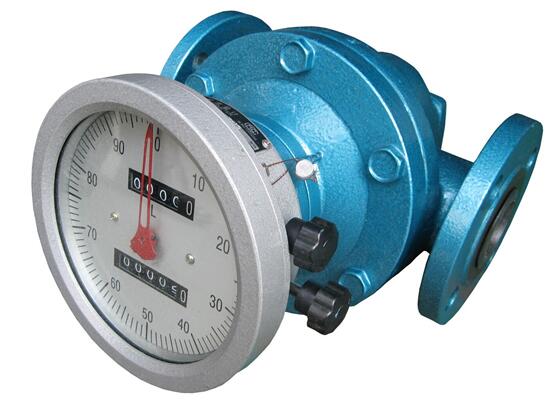

B. จอแสดงผลแบบกลไกพร้อมตัวรวมชุดแบบรีเซ็ตได้
มาพร้อมตัวนับแบบรีเซ็ตได้ด้วยตนเองสำหรับการวัดแบบแบทช์แต่ละชุด เหมาะอย่างยิ่งสำหรับการบรรจุที่ต้องติดตามแบทช์แต่ละชุด

C. เอาต์พุตอิเล็กทรอนิกส์ (พัลส์หรือ 4-20mA)
จอแสดงผลเชิงกลพร้อมสัญญาณอิเล็กทรอนิกส์ที่สามารถส่งไปยัง PLC ตัวควบคุมแบบแบตช์ หรือจอแสดงผลระยะไกล เหมาะอย่างยิ่งสำหรับระบบอัตโนมัติและการผสานรวม SCADA

D. จอแสดงผลดิจิทัลแบบอินทิกรัล
จอแสดงผล LCD/LED แบบใช้แบตเตอรี่หรือแบบห่วง ติดตั้งบนเครื่องวัด แสดงอัตราการไหลและปริมาตรรวมแบบเรียลไทม์ พร้อมตัวเลือกการสื่อสารหลากหลาย (4-20mA, พัลส์, RS485, HART)

ขั้นตอนที่ 4: พิจารณาข้อกำหนดและการรับรองพิเศษ

1. แจ็คเก็ตทำความร้อนสำหรับของเหลวหนืดหรือแข็งตัว

เครื่องวัดอัตราการไหลแบบเกียร์รูปไข่ของเสื้อทำความร้อน

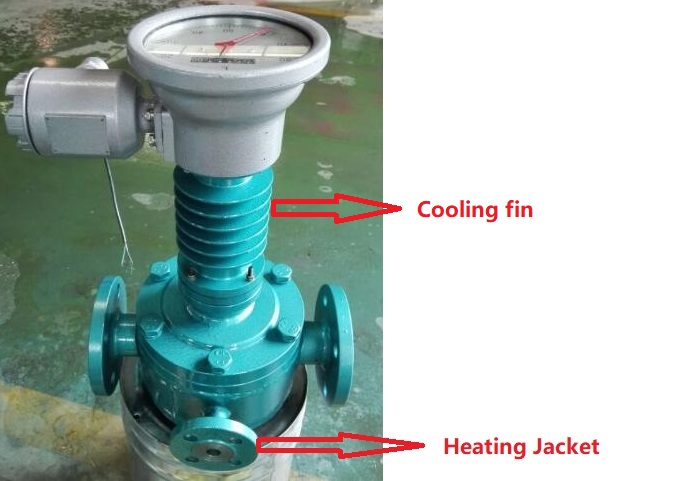

การออกแบบแจ็คเก็ตทำความร้อนสำหรับการใช้งานที่มีความหนืดสูง

สำหรับของเหลวที่แข็งตัวง่ายหรือมีความหนืดสูงที่อุณหภูมิแวดล้อม (เช่น แอสฟัลต์ บิทูเมน เรซินหนัก ช็อกโกแลต) เครื่องวัดที่มีปลอกหุ้มให้ความร้อนเป็นสิ่งจำเป็น ปลอกหุ้มนี้ช่วยให้ไอน้ำหรือน้ำมันร้อนไหลเวียนเพื่อรักษาอุณหภูมิของของเหลวและป้องกันการแข็งตัวภายในเครื่องวัด

2. การใช้งานที่อุณหภูมิสูง

สำหรับกระบวนการที่มีอุณหภูมิสูงกว่า 60°C (140°F) อย่างต่อเนื่อง อุณหภูมิสูงอาจทำให้ชิ้นส่วนอิเล็กทรอนิกส์เสียหายได้ มิเตอร์ที่ติดตั้งครีบระบายความร้อนหรือแผ่นระบายความร้อนจะช่วยระบายความร้อนได้อย่างมีประสิทธิภาพ ช่วยปกป้องชิ้นส่วนอิเล็กทรอนิกส์และยืดอายุการใช้งาน

3. การออกแบบด้านสุขอนามัยสำหรับอาหารและยา

เครื่องวัดอัตราการไหลแบบเฟืองวงรีสุขาภิบาล

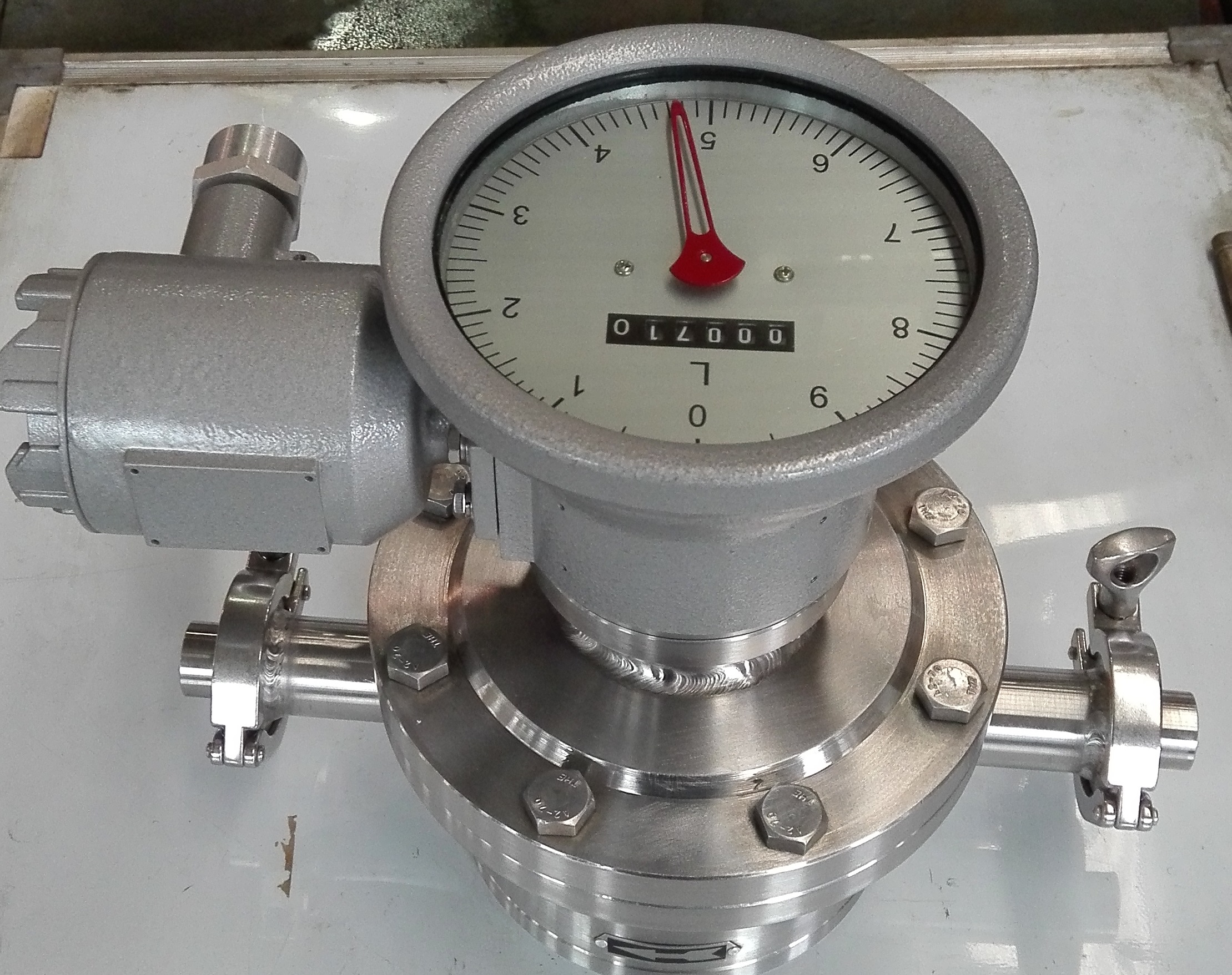

การออกแบบด้านสุขอนามัยด้วยการเชื่อมต่อแบบไตรโคลเวอร์

การใช้งานด้านอาหาร เครื่องดื่ม และยา จำเป็นต้องมีเครื่องวัดที่เป็นไปตามมาตรฐานการออกแบบด้านสุขอนามัยที่เข้มงวด คุณสมบัติประกอบด้วย:

พื้นผิวสแตนเลสขัดเงาด้วยไฟฟ้า
ข้อต่อสุขภัณฑ์ไตรโคลเวอร์
การออกแบบการระบายน้ำอัตโนมัติ
การรับรอง 3-A, FDA หรือ EHEDG
โครงสร้างที่เข้ากันได้กับ CIP/SIP

4. การรับรองพื้นที่อันตราย

หากวัดของเหลวไวไฟหรือทำงานในบรรยากาศที่ระเบิดได้ โปรดตรวจสอบให้แน่ใจว่าเครื่องวัดของคุณมีการรับรองที่เหมาะสม:

ATEX (สหภาพยุโรป)
IECEx (นานาชาติ)
FM/CSA (อเมริกาเหนือ)

คำถามที่พบบ่อย

ช่วงความหนืดใดเหมาะที่สุดสำหรับเครื่องวัดเฟืองวงรี?

คำตอบ: มิเตอร์วัดแบบเฟืองวงรีทำงานได้ดีที่สุดกับของเหลวที่มีความหนืดปานกลางถึงสูง โดยทั่วไปอยู่ระหว่าง 10 ถึง 2,000 cP อย่างไรก็ตาม เรามีวิธีแก้ปัญหาสำหรับของเหลวที่มีความหนืดสูงกว่า

ฉันจะกำหนดขนาดมิเตอร์ที่ถูกต้องได้อย่างไร?

เลือกมิเตอร์ที่อัตราการไหลปกติของคุณอยู่ที่ประมาณ 60% ของความจุสูงสุดของมิเตอร์ ตัวอย่างเช่น หากอัตราการไหลทั่วไปของคุณอยู่ที่ 25 GPM ให้เลือกมิเตอร์ที่อัตราสูงสุดประมาณ 40 GPM

มิเตอร์แบบเฟืองวงรีต้องใช้ท่อตรงหรือไม่?

ไม่! หนึ่งในข้อดีที่สุดของมิเตอร์แบบเฟืองวงรีคือไม่จำเป็นต้องเดินท่อตรงทั้งต้นน้ำและปลายน้ำ คุณสามารถติดตั้งได้ทันทีหลังปั๊ม ข้องอ หรือวาล์ว โดยไม่กระทบต่อความแม่นยำ

มิเตอร์เกียร์รูปวงรีต้องบำรุงรักษาอย่างไร?

การบำรุงรักษาตามปกติประกอบด้วยการตรวจสอบและทำความสะอาดตัวกรอง/ตัวกรองต้นทาง การตรวจสอบความสมบูรณ์ของซีล และการตรวจสอบการสอบเทียบเป็นระยะ สำหรับของเหลวที่สะอาด ระยะเวลาการบำรุงรักษาอาจอยู่ที่ 12-24 เดือนหรือมากกว่านั้น

ฉันสามารถใช้มิเตอร์เฟืองวงรีกับของเหลวที่สกปรกหรือปนเปื้อนได้หรือไม่

มิเตอร์วัดเฟืองทรงรีต้องการของเหลวที่ค่อนข้างสะอาด ควรติดตั้งตัวกรองหรือตะแกรงกรอง (โดยทั่วไปขนาด 100-200 เมช) ไว้ด้านหน้าเสมอ เพื่อป้องกันเฟืองจากอนุภาคที่อาจทำให้เกิดการติดขัดหรือการสึกหรอ

รายการตรวจสอบการเลือกของคุณ

โดยการตอบคำถามเหล่านี้ คุณสามารถเลือกมิเตอร์เกียร์รูปวงรีที่เหมาะสมได้อย่างมั่นใจ:

ของเหลว: ของเหลวของฉันคืออะไร และมีความหนืด อุณหภูมิ และแรงดันเท่าใด
ความเข้ากันได้: วัสดุใดบ้าง (ตัวเครื่อง, โรเตอร์, ซีล) ที่เข้ากันได้กับของเหลวของฉัน?
ความสะอาด: ของเหลวของฉันสะอาดไหม (ถ้าไม่สะอาด ต้องใช้ตัวกรอง)
อัตราการไหล: อัตราการไหลขั้นต่ำ ปกติ และสูงสุดของฉันคือเท่าไร?
การติดตั้ง: ขนาดท่อของฉันคืออะไร และต้องการประเภทการเชื่อมต่อแบบไหน?
เอาท์พุต: ฉันจะต้องอ่านข้อมูล (เชิงกล, จอแสดงผลดิจิทัล, พัลส์) อย่างไร?
การรับรอง: ฉันจำเป็นต้องมีการอนุมัติสำหรับพื้นที่อันตราย การโอนกรรมสิทธิ์ หรือการใช้ด้านสุขอนามัยหรือไม่

บทสรุป: การเลือกที่ถูกต้อง

การเลือกเครื่องวัดอัตราการไหลแบบเฟืองวงรีที่เหมาะสมนั้นไม่ใช่เรื่องยุ่งยาก เพียงพิจารณาคุณสมบัติของไหล ความต้องการของระบบ ความต้องการข้อมูล และการรับรองพิเศษต่างๆ อย่างเป็นระบบ คุณก็สามารถเลือกเครื่องวัดที่ให้ผลการวัดที่แม่นยำและเชื่อถือได้ยาวนานหลายปี
