ตัวอย่างผลิตภัณฑ์: เครื่องวัดอัตราการไหลแบบเฟืองรูปไข่สำหรับยางมะตอยร้อน: DN150 พร้อมปลอกให้ความร้อนด้วยไอน้ำ ท่อขนาด 6 นิ้ว | อุณหภูมิสูงสุด 200 องศาเซลเซียส | ปลอกหุ้มความร้อนภายนอก | ระบบจ่ายแอสฟัลต์ความหนืดสูง
สำหรับการวัดปริมาณยางมะตอยในท่อขนาด DN150 (6 นิ้ว) ที่อุณหภูมิสูงถึง 200 องศาเซลเซียส เครื่องวัดการไหลแบบเฟืองรูปไข่หุ้มฉนวนเป็นตัวเลือกที่เหมาะสม ฉนวนความร้อนภายนอกที่เป็นไอน้ำหรือน้ำมันจะช่วยรักษาอุณหภูมิของยางมะตอยให้อยู่เหนือจุดไหลเทตลอดทั้งห้องวัด ป้องกันการเปลี่ยนแปลงความหนืดอย่างฉับพลันและการติดขัดของกลไกเฟือง Silver Instruments จำหน่ายเครื่องวัดการไหลแบบเฟืองรูปไข่หุ้มฉนวนขนาด DN150 ที่ทนอุณหภูมิได้ถึง 200 องศาเซลเซียส พร้อมข้อต่อแบบหน้าแปลนและเอาต์พุต 4-20 mA เป็นมาตรฐาน ไม่มีเครื่องวัดการไหลแบบปริมาตรคงที่ชนิดอื่นใดที่ให้ความน่าเชื่อถือเทียบเท่าได้ในขนาดท่อนี้สำหรับการใช้งานกับยางมะตอยร้อน
ทอม แฮนฟ์ ผู้จัดการฝ่ายจัดซื้อของ Catbridge (ตั้งอยู่ในรัฐนิวเจอร์ซีย์ สหรัฐอเมริกา) ติดต่อ Silver Instruments เพื่อขอใบเสนอราคาสำหรับเครื่องวัดอัตราการไหลแบบเฟืองรูปไข่ สำหรับการใช้งานกับยางมะตอยร้อนในท่อขนาด 6 นิ้ว อุณหภูมิใช้งานสูงสุด 200 องศาเซลเซียส เขาถามเจาะจงเกี่ยวกับตัวเลือกแบบมีปลอกหุ้ม ซึ่งแสดงให้เห็นว่าทีมงานของเขาเข้าใจปัญหาหลักของการวัดปริมาณยางมะตอยอยู่แล้ว นั่นคือ หากของเหลวเย็นตัวลงภายในเครื่องวัด มันจะหยุดไหล และเครื่องวัดก็จะติดขัด
Catbridge เป็นผู้ผลิตเครื่องจักรสำหรับเคลือบและลามิเนต กาวร้อนละลาย สารเคลือบแอสฟัลต์ และระบบโพลีเมอร์ที่มีความหนืดเป็นส่วนหนึ่งของกระบวนการผลิต การควบคุมปริมาณการไหลในท่อบิทูเมนขนาด 6 นิ้วที่อุณหภูมิ 200 องศาเซลเซียสเป็นความท้าทายอย่างยิ่ง อัตราการไหลอยู่ในระดับปานกลาง แต่ของเหลวนั้นมีความผันผวนสูง
เราเคยเสนอราคาสำหรับงานลักษณะเดียวกันนี้ให้กับผู้รับเหมาก่อสร้างถนนในเอเชียตะวันออกเฉียงใต้ และผู้ประกอบการโรงงานแอสฟัลต์ในตะวันออกกลาง รูปแบบความเสียหายมักจะเหมือนกันเกือบทุกครั้ง คือ มีคนติดตั้งมิเตอร์แบบไม่มีปลอกหุ้ม ท่อเย็นลงระหว่างการหยุดทำงาน และห้องเฟืองเต็มไปด้วยยางมะตอยแข็ง การแก้ไขหมายถึงการถอดมิเตอร์ออก ให้ความร้อนจากภายนอก และหวังว่าเฟืองจะไม่บิดเบี้ยว
| ของเหลว | บิทูเมน (แอสฟัลต์) ส่วนประกอบปิโตรเลียมหนัก |
| ขนาดท่อ | 6 นิ้ว (DN150) |
| อุณหภูมิในการทำงาน | สูงสุด 200 องศาเซลเซียส |
| ความหนืดที่อุณหภูมิ 200 องศาเซลเซียส | ประมาณ 100-500 cP (ขึ้นอยู่กับเกรด) |
| เสื้อแจ็คเก็ตกันหนาว | ปลอกไอน้ำหรือปลอกน้ำมันความร้อนภายนอก |
| ประเภทมิเตอร์ | เฟืองรูปไข่แบบปริมาตรคงที่ |
| การเชื่อมต่อกระบวนการ | แบบมีหน้าแปลน, ANSI 150 หรือ DIN PN16 |
| เอาต์พุต | 4-20 มิลลิแอมป์, พัลส์ |
| วัสดุที่เปียก | ตัวเรือนทำจากเหล็กหล่อหรือเหล็กดัด เฟืองทำจากเหล็กกล้า |
| ความแม่นยำ | 0.5% ของการอ่านโดยทั่วไป |
ความหนืดของยางมะตอยไม่ใช่ค่าคงที่ ที่อุณหภูมิ 200 องศาเซลเซียส อาจอยู่ที่ 150 cP แต่ถ้าลดอุณหภูมิลงเหลือ 130 องศาเซลเซียส ความหนืดอาจสูงถึง 2,000 cP หรือมากกว่านั้น ขึ้นอยู่กับเกรด ที่อุณหภูมิต่ำกว่า 80 องศาเซลเซียส ยางมะตอยส่วนใหญ่จะเป็นกึ่งของแข็ง ไม่มีเทคโนโลยีเครื่องวัดการไหลใดที่สามารถวัดในช่วงอุณหภูมิดังกล่าวได้อย่างน่าเชื่อถือ ยกเว้นเครื่องวัดการไหลแบบปริมาตรคงที่และเครื่องวัดการไหลแบบโคริโอลิส

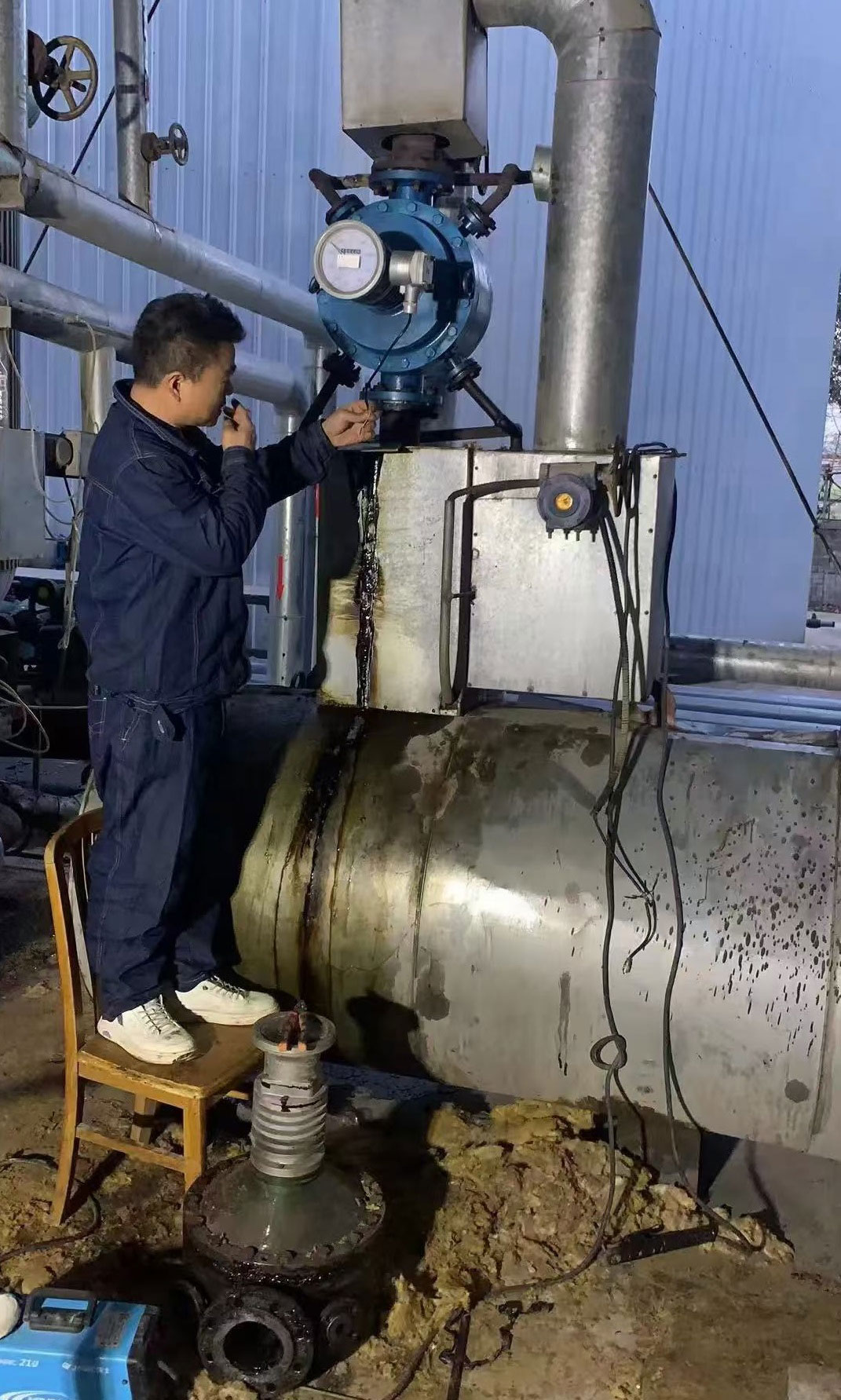

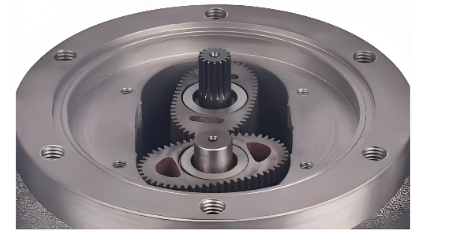

หลักการทำงานของเครื่องวัดอัตราการไหลแบบเฟืองรูปไข่สำหรับการวัดยางมะตอย
มิเตอร์แบบเฟืองวงรี วัดปริมาตรโดยการนับปริมาตรของของเหลวที่ถูกแทนที่โดยเฟืองรูปเลขแปดสองตัวที่หมุนอยู่ มิเตอร์ประเภทนี้ไม่สนใจการเปลี่ยนแปลงความหนืดเหมือนกับมิเตอร์แบบแม่เหล็กไฟฟ้าหรือแบบกระแสน้ำวน ความหนืดที่สูงขึ้นจะช่วยเพิ่มประสิทธิภาพในการปิดผนึกระหว่างเฟืองกับผนังห้อง ซึ่งหมายความว่าความแม่นยำอาจดีกว่าในสภาวะเริ่มต้นการทำงานที่อุณหภูมิต่ำมากกว่าที่อุณหภูมิการทำงานเต็มที่

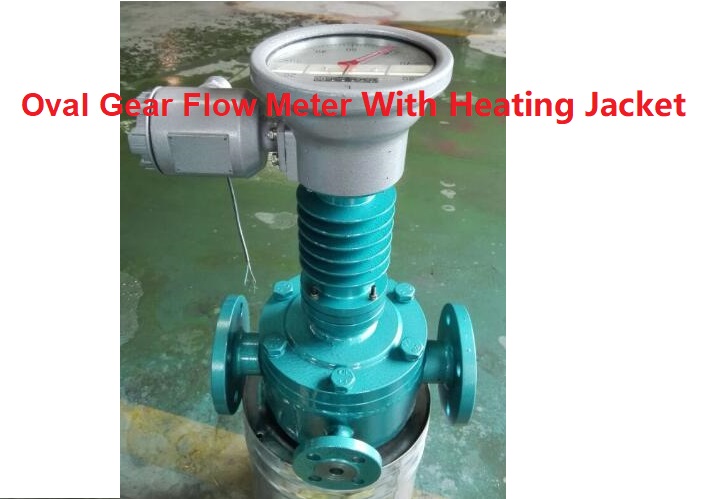

ปลอกกันความร้อนช่วยแก้ปัญหาที่แตกต่างออกไป ไม่ใช่เรื่องความแม่นยำระหว่างการทำงานปกติ แต่เป็นเรื่องความทนทานระหว่างการหยุดทำงาน ช่วงที่มีการไหลช้า และช่วงที่อุณหภูมิแวดล้อมลดลง ปลอกกันความร้อนช่วยให้ของเหลวไหลเวียนอยู่ภายในตัวมิเตอร์ตลอดเวลา ในท่อขนาด 6 นิ้วที่ลำเลียงยางมะตอยร้อน มวลความร้อนของของเหลวในมิเตอร์มีปริมาณมาก หากไม่มีปลอกกันความร้อน การเย็นตัวจะเกิดขึ้นเร็วกว่าที่ผู้ใช้งานส่วนใหญ่คาดคิด
ที่ขนาด DN150 กลไกเฟืองรูปไข่มีขนาดใหญ่ เฟืองผลิตจากเหล็กอัลลอย และตัวเรือนโดยทั่วไปทำจากเหล็กหล่อหรือเหล็กดัด การออกแบบโครงสร้างนี้สามารถทนต่อการเปลี่ยนแปลงอุณหภูมิของระบบทำความร้อนด้วยไอน้ำได้โดยไม่เสียรูปทรง มิเตอร์ตัวเรือนอะลูมิเนียมซึ่งนิยมใช้ในขนาดเล็กกว่านั้นไม่เหมาะสมกับขนาดนี้
Silver Instruments จำหน่ายซีรีส์ LC-150 ในขนาด DN150 พร้อมตัวเลือกหุ้มฉนวนความร้อนเป็นมาตรฐาน คุณสมบัติหลักสำหรับการใช้งานนี้:
| แบบอย่าง | แอลซี-150 |
| ขนาดที่ระบุ | DN150 (6 นิ้ว) |
| อุณหภูมิสูงสุด | 200 องศาเซลเซียส (พร้อมระบบทำความร้อน) |
| แรงดันสูงสุด | แรงดันมาตรฐาน 1.6 MPa (16 บาร์) สามารถสั่งผลิตแรงดันสูงกว่านี้ได้ตามต้องการ |
| ช่วงการไหล | โดยทั่วไปแล้ว อัตราการไหลจะอยู่ที่ 10-100 m³/h สำหรับช่วงความหนืดของยางมะติน |
| ความแม่นยำ | 0.5% ของการอ่าน |
| ความสามารถในการทำซ้ำ | 0.1% |
| ช่วงความหนืด | 20-2000 cP ที่อุณหภูมิใช้งาน |
| การเชื่อมต่อแจ็คเก็ต | หน้าแปลนขนาด 1 นิ้ว สำหรับทางเข้า/ออกของไอน้ำหรือน้ำมันความร้อน |
| วัสดุตัวถัง | เหล็กหล่อ |
| วัสดุเกียร์ | เหล็ก |
| วัสดุปิดผนึก | PTFE หรือกราไฟต์ (ขึ้นอยู่กับอุณหภูมิ) |
| เอาต์พุต | 4-20 mA, พัลส์ (NPN/PNP), RS485 Modbus (เลือกได้) |
| การเชื่อมต่อกระบวนการ | หน้าแปลน ANSI 150 หรือหน้าแปลน DIN PN16 |
| แสดง | ตัวนับรวม LCD และอัตราการไหล |
ความเสียหายของมิเตอร์วัดปริมาณยางมะตอยส่วนใหญ่ที่เราได้รับแจ้งนั้น มักมีรูปแบบที่คาดเดาได้ การติดตั้งครั้งแรกใช้มิเตอร์แบบปริมาตรคงที่ที่ไม่หุ้มฉนวน เนื่องจากมีราคาถูกกว่า และวิศวกรคิดว่าการตรวจสอบอุณหภูมิของท่อเพียงอย่างเดียวก็เพียงพอที่จะทำให้มิเตอร์อุ่นอยู่เสมอ แต่ในทางปฏิบัติ:
ปลอกกันความร้อนทำให้ต้นทุนของมิเตอร์เพิ่มขึ้น สำหรับท่อยางมะตอยขนาด 6 นิ้ว ต้นทุนที่เพิ่มขึ้นนั้นน้อยกว่าการหยุดทำงานโดยไม่คาดคิดเพียงครั้งเดียวเพื่อเปลี่ยนมิเตอร์อย่างมาก
เครื่องวัดอัตราการไหลแบบมวลโคริโอลิส: ถ้าพูดตามตรง หากงบประมาณไม่ใช่ปัญหา โคริโอลิสจะเป็นตัวเลือกแรกสำหรับการวัดปริมาณยางมะตอยในท่อทุกขนาด มันวัดอัตราการไหลแบบมวลโดยตรง ไม่มีชิ้นส่วนเคลื่อนที่ที่จะสึกหรอจากของเหลวหนืด ไม่จำเป็นต้องชดเชยความหนาแน่น และมีความแม่นยำ 0.1-0.2% โดยไม่ขึ้นอยู่กับการเปลี่ยนแปลงความหนืดระหว่างการผันผวนของอุณหภูมิ สำหรับงานขนส่งที่ต้องตรวจสอบมูลค่าของยางมะตอยทุกตัน ความแม่นยำนั้นสำคัญมาก ปัญหาคือราคา เครื่องวัดโคริโอลิสขนาด DN150 สำหรับการใช้งานที่อุณหภูมิ 200 องศาเซลเซียส พร้อมตัวเลือกสำหรับอุณหภูมิสูงที่เหมาะสม มีราคาสูงกว่าเครื่องวัดแบบเฟืองรูปไข่หุ้มฉนวนขนาดเดียวกันถึงสามถึงสี่เท่า สำหรับงานวัดปริมาณการผลิตหรือการโหลดแบบเป็นชุดที่ยอมรับความแม่นยำ 0.5% ได้ ความแตกต่างของราคานั้นยากที่จะหาเหตุผลมาสนับสนุนได้ เราได้จัดหาเครื่องวัดโคริโอลิสสำหรับท่อยางมะตอยขนาด DN25 และ DN50 สำหรับการใช้งานในห้องปฏิบัติการและการควบคุมคุณภาพ ซึ่งขนาดท่อช่วยให้ต้นทุนต่อหน่วยอยู่ในระดับที่เหมาะสม ที่ขนาดท่อ DN150 ลูกค้าส่วนใหญ่เลือกใช้เฟืองรูปไข่และนำเงินที่ประหยัดได้ไปใช้ในส่วนอื่น พูดตามตรง ถ้าหากงบประมาณไม่ใช่ปัจจัยสำคัญ เฟืองโคริโอลิส จะเป็นตัวเลือกแรกสำหรับการวัดปริมาณยางมะตอยในท่อทุกขนาด
เครื่องวัดอัตราการไหลแบบกระแสน้ำวน: ไม่เหมาะสม กระแสน้ำวนต้องการค่าเลขเรย์โนลด์ขั้นต่ำสำหรับการเกิดการหลุดลอยอย่างน่าเชื่อถือ ยางมะตินที่อุณหภูมิ 200 องศาเซลเซียสในท่อขนาด DN150 อาจลดลงต่ำกว่าเกณฑ์นี้ได้ที่อัตราการไหลต่ำ ความแม่นยำจะลดลงอย่างคาดเดาไม่ได้
เครื่องวัดอัตราการไหลแบบแม่เหล็ก: แอสฟัลต์ไม่นำไฟฟ้า เครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้าต้องการค่าการนำไฟฟ้าขั้นต่ำประมาณ 5 ไมโครซีเมนส์/เซนติเมตร แอสฟัลต์ไม่ตรงตามเกณฑ์นี้ จึงตัดทิ้งไปทันที
เครื่องวัดอัตราการไหลแบบกังหัน: ตลับลูกปืนของกังหันสึกหรออย่างรวดเร็วเมื่อใช้งานกับของเหลวที่มีความหนืดสูง รูปทรงของใบพัดที่ใช้ได้กับไฮโดรคาร์บอนเบาไม่เหมาะกับการใช้งานกับแอสฟัลต์ ไม่แนะนำให้ใช้กับของเหลวที่มีความหนืดเกิน 500 cP
