คู่มือการติดตั้งเครื่องส่งสัญญาณแรงดันแบบครอบคลุม — การเดินสายไฟฟ้า การติดตั้ง และการสอบเทียบ

การติดตั้ง เครื่องส่งสัญญาณความดัน การวัดอย่างถูกต้องมีความสำคัญอย่างยิ่งต่อการรับประกันความน่าเชื่อถือ ความเสถียร และความแม่นยำของการวัดความดัน ความดันแตกต่าง หรือระดับของเหลวในกระบวนการทางอุตสาหกรรมใดๆ
คู่มือฉบับละเอียดนี้จาก Silver Automation Instruments ให้คำแนะนำทีละขั้นตอนและแนวทางปฏิบัติที่ดีที่สุดสำหรับ การติดตั้งระบบไฟฟ้า การติดตั้งทางกล การจัดวาง สายส่งสัญญาณ และ การกำหนดค่าซีลไดอะแฟรมระยะไกล

ไม่ว่าคุณจะกำลังตั้งค่าอะไรก็ตาม เครื่องส่งสัญญาณความดันแตกต่าง ไม่ว่าจะ เป็นเครื่องส่งสัญญาณวัดแรงดัน หรือ เครื่องส่งสัญญาณวัดระดับ การติดตั้งอย่างถูกต้องจะช่วยรับประกันความแม่นยำในการวัด อายุการใช้งานของอุปกรณ์ที่ยาวนาน และการทำงานที่ปลอดภัยภายใต้สภาวะอุตสาหกรรมที่ต้องการความแม่นยำสูง

---

1. การติดตั้งระบบไฟฟ้าและการเดินสายเครื่องส่งสัญญาณแรงดัน

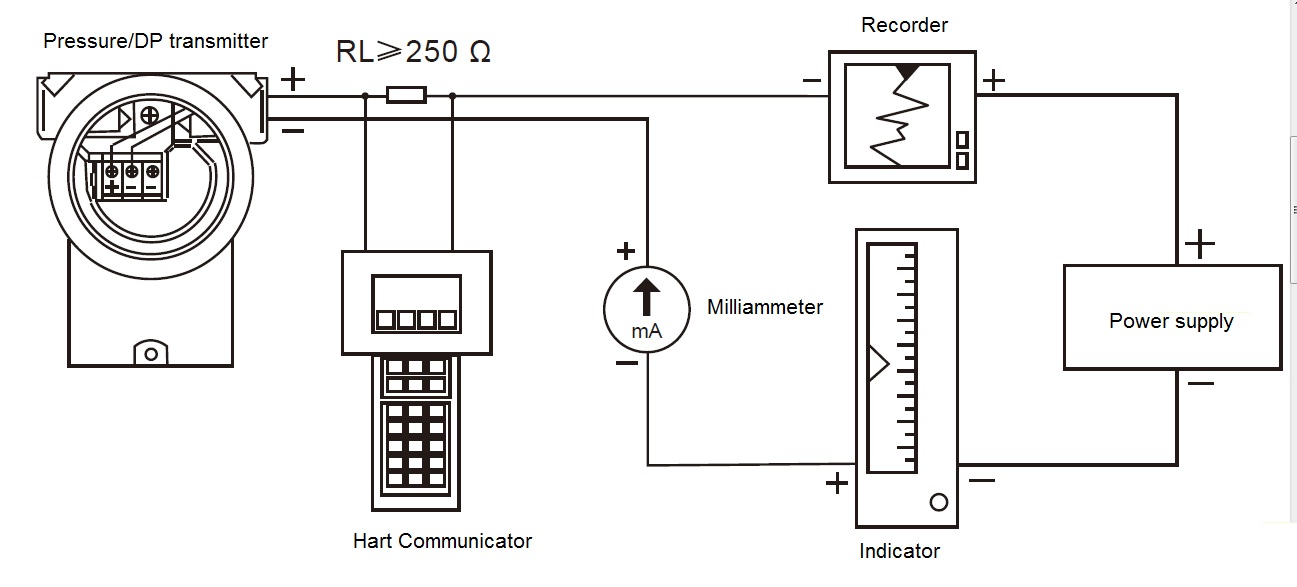

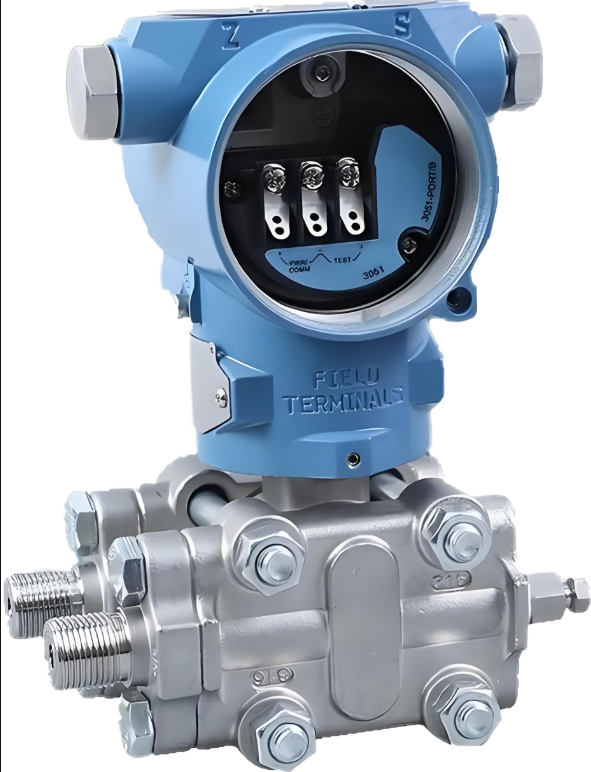

ขั้วต่อของตัวส่งสัญญาณ DP

ระบบสายไฟฟ้าเป็นพื้นฐานสำคัญสำหรับการส่งสัญญาณที่เสถียร สายไฟและสายสัญญาณใช้สายเคเบิลเดียวกัน ทำให้ การติดตั้งง่ายขึ้นและลดโอกาสเกิดข้อผิดพลาดในการเดินสายไฟ

เริ่มจากการถอดฝาครอบด้านช่องต่อสายไฟออก แล้วต่อสาย บวกและสายลบ เข้ากับขั้วต่อที่ตรงกัน บริษัท Silver Automation Instruments แนะนำให้ใช้ สายคู่บิดเกลียวหรือสายหุ้มฉนวน เพื่อลดการรบกวนทางแม่เหล็กไฟฟ้า (EMI) และรับประกันความเสถียรของสัญญาณ โดยเฉพาะในสภาพแวดล้อมที่มีสัญญาณรบกวนทางไฟฟ้าสูง เช่น โรงกลั่นน้ำมัน โรงงานเคมี หรือโรงไฟฟ้า

• ขนาดหน้าตัดของลวดที่แนะนำ: 0.5 มม.² ≤ S ≤ 2.5 มม.²
• การป้องกันและการต่อสายดิน: ควรต่อสายดินอุปกรณ์ป้องกันอย่างถูกต้องเสมอ เพื่อป้องกันการเบี่ยงเบนของสัญญาณ
• การป้องกันความชื้น: อุดและปิดผนึกทางเข้าท่อร้อยสายไฟที่ไม่ได้ใช้งานทั้งหมด เพื่อป้องกัน การสะสมของความชื้น ภายในช่องขั้วต่อ
• การแยกท่อร้อยสาย: ห้ามเดินสายสัญญาณในท่อร้อยสายเดียวกันกับสายไฟฟ้าแรงสูง

หากไม่สามารถปิดผนึกท่อได้ ควรหันท่อลงด้านล่าง ("ลง") เพื่อป้องกันการสะสมของไอน้ำภายในตัวเรือนเครื่องส่งสัญญาณ

การติดตั้งระบบไฟฟ้าที่ถูกต้องจะช่วยให้มั่นใจได้ว่า เอาต์พุตของเครื่องส่งสัญญาณแรงดันของคุณ ( 4–20mA สัญญาณ (ไม่ว่าจะเป็นสัญญาณพัลส์หรือสัญญาณดิจิทัล HART/Modbus) จะคงที่และแม่นยำตลอดอายุการใช้งานของอุปกรณ์

2. วิธีการติดตั้งและยึดทางกล

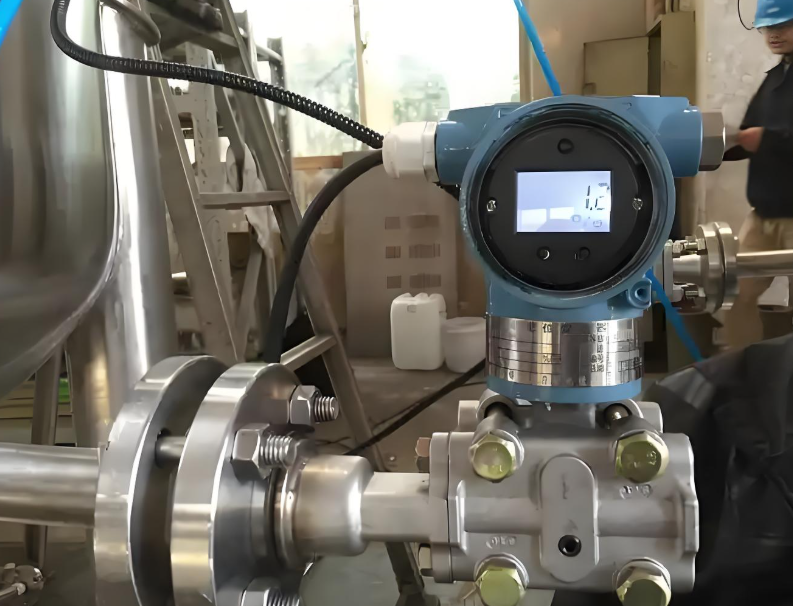

การติดตั้งตัวส่งสัญญาณ DP พร้อมซีลไดอะแฟรม

เครื่องส่งสัญญาณแรงดันสามารถติดตั้งได้โดยตรงที่จุดต่อท่อในกระบวนการผลิต หรือติดตั้งแบบแยกส่วนโดยใช้ ขายึดและสายส่งสัญญาณ Silver Automation Instruments มี รูปแบบการติดตั้ง ให้เลือกหลายแบบ รวมถึง:

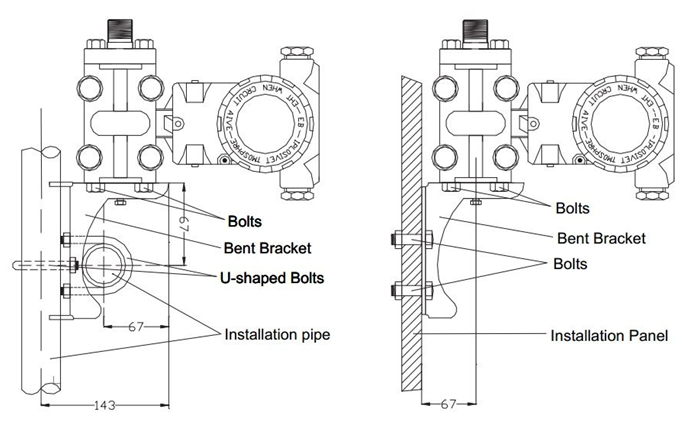

• การติดตั้งท่อขายึดแบบโค้ง
• การติดตั้งแผงขายึดแบบโค้ง

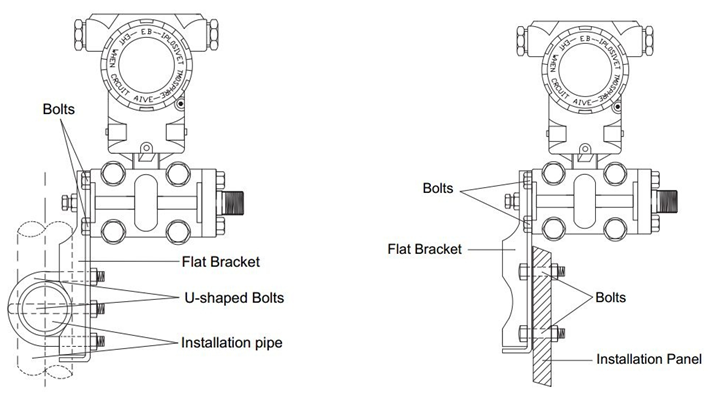

• การติดตั้งท่อแบบขายึดแบน
• การติดตั้งแผงยึดแบบแบน

การกำหนดค่าเหล่านี้ช่วยให้สามารถติดตั้งได้อย่างยืดหยุ่น ขึ้นอยู่กับรูปแบบโรงงานและการเข้าถึงพื้นที่

2.1 เคล็ดลับการเชื่อมต่อและการติดตั้งกระบวนการ

โดยทั่วไปแล้ว การเชื่อมต่อของตัวส่งสัญญาณส่วนใหญ่จะเป็นแบบเกลียว ¼ NPT ที่หน้าแปลน และมีอะแดปเตอร์สำหรับเกลียวเรียว ½ NPT ให้เลือกใช้
เมื่อเชื่อมต่อสายส่งกระแสไฟฟ้า ให้ขันน็อตทีละน้อยใน ลักษณะไขว้ เพื่อป้องกันการบิดเบี้ยว โดยใช้ แรงบิดสูงสุดไม่เกิน 40 นิวตันเมตร

ข้อแนะนำด้านกลไกที่สำคัญ:

• ควรต่อท่อแรงดันให้ สั้นและตรง ที่สุดเท่าที่จะเป็นไปได้
• ควรหลีกเลี่ยง การเปลี่ยนแปลงอุณหภูมิอย่างฉับพลัน การสั่นสะเทือน หรือสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน
• ติดตั้ง แคปซูลความดันในแนวตั้ง เพื่อป้องกันการเลื่อนของค่าศูนย์
• สำหรับเครื่องส่งสัญญาณวัดความดันแตกต่างที่ใช้วัดท่อแนวตั้ง ให้ชดเชยความแตกต่างของระดับความสูงโดยใช้ "การปรับความดันเป็นศูนย์" ผ่านทางจอแสดงผลหรือ ตัวสื่อสาร HART

การติดตั้ง ตัวส่งสัญญาณแรงดันและสายส่งสัญญาณอย่าง ถูกต้องนั้นส่งผลโดยตรงต่อความแม่นยำและความสามารถในการทำซ้ำของการวัด

3. การติดตั้งสายส่งสัญญาณกระตุ้นและการป้องกันข้อผิดพลาด

ท่อส่งแรงดันทำหน้าที่ส่งแรงดันจากจุดวัดต่างๆ ในกระบวนการผลิตไปยังตัวส่งสัญญาณ การออกแบบหรือการติดตั้งท่อส่งแรงดันที่ไม่ถูกต้องอาจทำให้ การวัดคลาดเคลื่อนหรือเกิดข้อผิดพลาดอย่างเป็นระบบได้

สาเหตุทั่วไปของข้อผิดพลาดในการวัด

• รอยรั่วหรือข้อต่อหลวม
• การกัดเซาะหรือการเสียดสีเนื่องจากก๊าซหรือของเหลวที่ใช้ในการชะล้าง
• ฟองก๊าซในท่อของเหลว หรือก้อนของเหลวในท่อก๊าซ
• อุณหภูมิไม่เท่ากันในขาแรงกระตุ้นทั้งสองข้าง
• ความลาดชันที่ไม่ถูกต้องทำให้เกิดการสะสมของก๊าซหรือคอนเดนเสท

แนวทางปฏิบัติที่ดีที่สุดเพื่อลดข้อผิดพลาด

• ควรใช้ท่อส่งแรงดัน ที่สั้นและมีความยาวเท่ากัน
• สำหรับ การใช้งานกับของเหลว ให้ปรับความลาดเอียงของท่อส่งแรงดัน ขึ้นด้านบน (≥1/12) จากตัวส่งสัญญาณไปยังกระบวนการ
• สำหรับ ท่อส่งก๊าซ ให้ลาด ลง (≥1/12) จากตัวส่งไปยังกระบวนการ
• ระบายแก๊สออกจากท่อของเหลว และระบายน้ำควบแน่นออกจากท่อแก๊ส
• ควรใช้ ท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ เพื่อป้องกันการสูญเสียแรงเสียดทานและการอุดตัน
• เมื่อทำการไล่ก๊าซ ให้ต่อท่อไล่ก๊าซไว้ใกล้กับจุดจ่ายก๊าซของกระบวนการ และไล่ก๊าซผ่านท่อที่มีความยาวเท่ากัน ห้ามไล่ก๊าซผ่านตัวส่งสัญญาณเด็ดขาด
• รักษา อุณหภูมิของสายส่งทั้งสองให้ใกล้เคียงกัน เพื่อป้องกันความแตกต่างของความหนาแน่น

แนวทางเหล่านี้มีความสำคัญอย่างยิ่งต่อการวัดความดันแตกต่างที่เชื่อถือได้และความเสถียรของตัวส่งสัญญาณในระยะยาว

4. แนวทางการติดตั้งซีลไดอะแฟรมระยะไกล

ในการใช้งานที่เกี่ยวข้องกับ ของเหลวที่มีความหนืดสูง อุณหภูมิสูง หรือ มีฤทธิ์กัดกร่อน เครื่องส่งสัญญาณซีลไดอะแฟรมระยะไกล ใช้เพื่อแยกองค์ประกอบการตรวจจับออกจากของเหลวในกระบวนการผลิต

แนวทางปฏิบัติที่ดีที่สุดในการติดตั้ง

• ควรทำให้ เส้นเลือดฝอยสั้นที่สุดเท่าที่จะเป็นไปได้ เพื่อลดเวลาในการตอบสนอง
• หลีกเลี่ยง แสงแดดโดยตรง หรือแหล่งความร้อนเพื่อป้องกันการเปลี่ยนแปลงราคาเนื่องจากอุณหภูมิ
• เมื่อใช้ ซีลระยะไกลแบบคู่ โปรด ตรวจสอบให้แน่ใจว่าท่อแคปิลลารีทั้งสองมี ความยาวเท่ากัน
• ติดตั้งตัวส่งสัญญาณโดยใช้ซีลไดอะแฟรมหนึ่งตัวที่ระดับเดียวกับหรือต่ำกว่าระดับการเชื่อมต่อกระบวนการ
• สำหรับการติดตั้งซีลระยะไกลสองตัว ให้ติดตั้งตัวส่งสัญญาณไว้ระหว่างหรือต่ำกว่าซีลทั้งสองเล็กน้อย

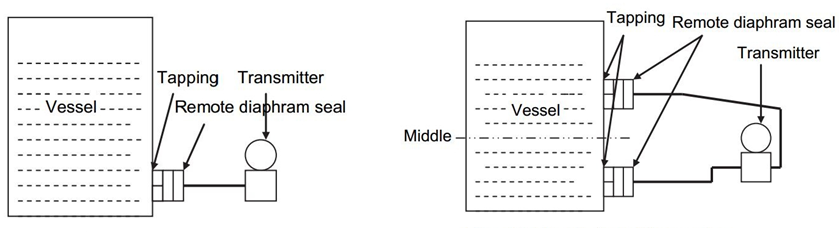

การติดตั้งเครื่องส่งสัญญาณแรงดันซีลไดอะแฟรมระยะไกล

การจัดวางท่อแคปิลลารีที่ถูกต้องและความยาวของซีลที่เท่ากัน ช่วยให้ได้ค่าที่เสถียรและ การวัดแรงดันหรือระดับ ที่แม่นยำในเครื่องปฏิกรณ์ ถัง และท่อส่ง

5. การวัดการไหลของของเหลว ก๊าซ และไอน้ำ

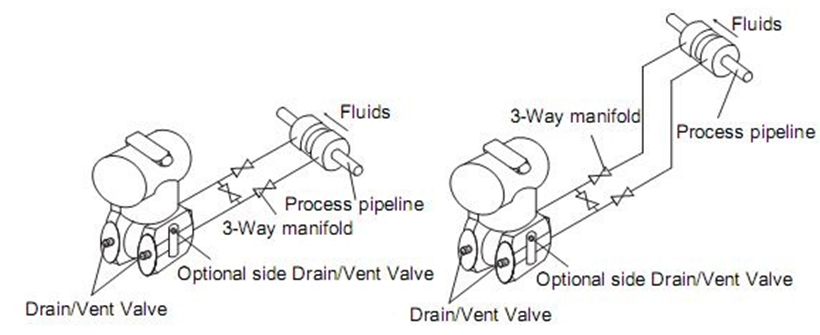

สื่อแต่ละประเภทต้องการทิศทางการติดตั้งที่เฉพาะเจาะจง เพื่อให้มั่นใจในความแม่นยำและป้องกันการติดขัดของเฟส

5.1 การวัดการไหลของของเหลว

การวัดการไหลของของเหลว

• ติดตั้งวาล์วไว้ ด้านข้างของท่อ เพื่อป้องกันการสะสมของตะกอน
• ติดตั้งตัวส่งสัญญาณ ไว้ข้างๆ หรือด้านล่าง ของวาล์ว เพื่อให้ก๊าซสามารถระบายเข้าสู่กระบวนการได้
• ควรหัน วาล์วระบาย/ระบายอากาศขึ้นด้านบน เพื่อให้ก๊าซระบายออกได้

5.2 การวัดการไหลของก๊าซ

• ติดตั้งวาล์วที่ ด้านบนหรือด้านข้าง ของท่อส่ง
• ติดตั้งตัวส่งสัญญาณ ไว้เหนือ ก๊อกน้ำเพื่อให้ของเหลวไหลกลับเข้าไปในท่อได้

5.3 การวัดการไหลของไอน้ำ

• ติดตั้งวาล์วที่ ด้านข้างของท่อ และติดตั้งตัวส่งสัญญาณ ไว้ด้านล่างวาล์ว เพื่อรักษาระดับน้ำกลั่นให้เต็มอยู่เสมอในท่อส่งสัญญาณ
• สำหรับไอน้ำที่มีอุณหภูมิสูงกว่า 250°F (121°C) ให้เติมน้ำลงในท่อส่งแรงดันเพื่อป้องกันเซ็นเซอร์และรักษาความแม่นยำในการวัด
• ตรวจสอบให้แน่ใจว่าอุณหภูมิของกระบวนการไม่เกินขีดจำกัดที่กำหนดไว้ของตัวส่งสัญญาณ

แนวทางเหล่านี้รับประกันการอ่านค่าการไหลที่แม่นยำในสื่อและสภาวะการทำงานที่แตกต่างกัน

6. การวัดระดับโดยใช้เครื่องส่งสัญญาณความดัน

เครื่องส่งสัญญาณความดันยังสามารถใช้ในการวัด ระดับของเหลว ในภาชนะเปิดหรือปิดได้ โดยการตรวจจับความดันไฮโดรสแตติกของคอลัมน์ของเหลว

6.1 ภาชนะเปิด

เชื่อมต่อ ด้านแรงดันสูง ของเครื่องส่งสัญญาณเข้ากับช่องต่อด้านล่าง โดยให้ด้านแรงดันต่ำระบายออกสู่บรรยากาศ
ถ้าตัวส่งสัญญาณและตัวแตะอยู่ในระดับเดียวกัน:

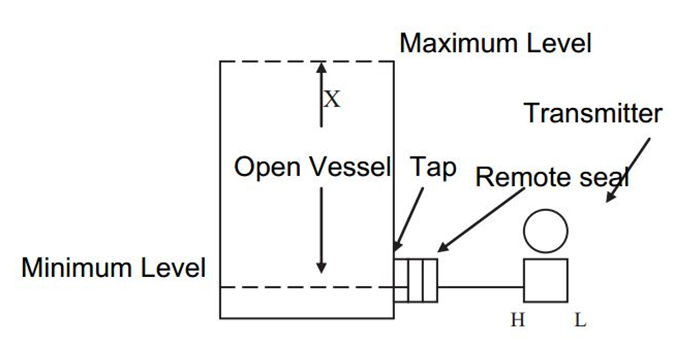

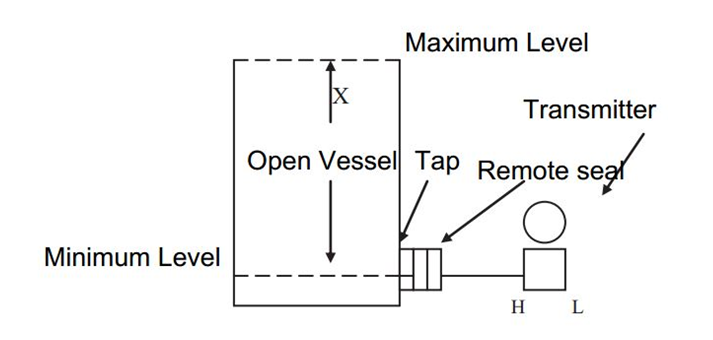

เครื่องส่งสัญญาณที่มีระดับเดียวกับก๊อกน้ำ

Px=x×ρ×g

โดยที่ x = ความสูงของของเหลว (เมตร), ρ = ความหนาแน่นของของเหลว (กก./ลบ.ม.), g = 9.80665 ม./วินาที²

ตัวอย่าง: สำหรับ x = 6.5 ม. และ ρ = 1000 กก./ม³ ,
ช่วง = 0 ~ 63.7 kPa

หากตัวส่งสัญญาณอยู่สูงหรือต่ำกว่าก๊อกน้ำ จะต้องเพิ่มเงื่อนไขเพิ่มเติม (±hρ₀g) เพื่อแก้ไขความแตกต่างของระดับความสูงและความหนาแน่นของของเหลวที่เติม (ρ₀)

เครื่องส่งสัญญาณที่มีระดับสูงกว่าจุดแตะ

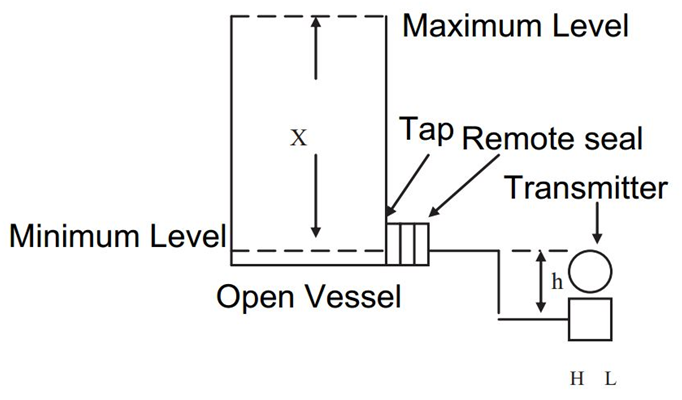

เครื่องส่งสัญญาณที่มีระดับต่ำกว่าจุดแตะ

ในถังปิด ตัวส่งสัญญาณจะต้องชดเชยแรงดันไอหรือก๊าซที่อยู่เหนือของเหลว
มีการใช้สองวิธีหลัก:

• สภาวะขาแห้ง: ก๊าซที่อยู่เหนือของเหลวไม่ควบแน่น ด้านความดันต่ำจึงว่างเปล่า
• สภาวะขาเปียก: ทั้งสองด้านถูกเติมด้วยของเหลวโดยใช้ ซีลกันน้ำสองชั้น เพื่อป้องกันข้อผิดพลาดจากการควบแน่น

ตัวอย่างการคำนวณ (ขาเปียก):

พิสัย = จี ( yρ − เอชρ 0 ) จี [( x + y ) ρ − เอชρ 0 ]

วิธีนี้จะช่วยให้มั่นใจได้ว่าค่าความดันแตกต่างจะสะท้อนถึงระดับของเหลวที่แท้จริงเท่านั้น ไม่ใช่การเปลี่ยนแปลงความดันภายในภาชนะ

⚠️ ข้อควรระวัง: ห้ามแช่แข็งตัวกลางในกระบวนการ เพราะอาจทำให้ไดอะแฟรมฉนวนหรือโมดูลส่งสัญญาณเสียหายได้

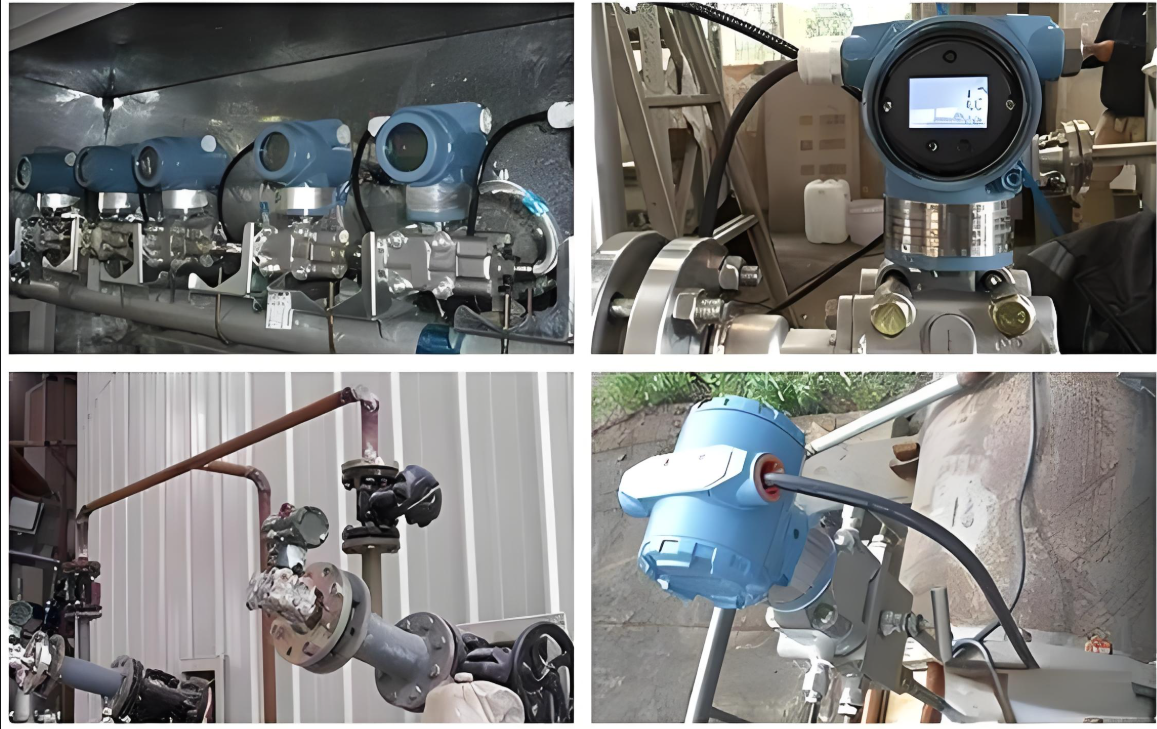

การติดตั้งเครื่องส่งสัญญาณและเครื่องส่งสัญญาณ DP

7. ข้อควรพิจารณาด้านสิ่งแวดล้อมและความปลอดภัย

• ควรหลีกเลี่ยงการติดตั้งเครื่องส่งสัญญาณในบริเวณที่มี การสั่นสะเทือนรุนแรง การเปลี่ยนแปลงอุณหภูมิอย่าง รวดเร็ว หรือ โดนแสงแดดโดยตรง
• สำหรับน้ำมันที่มีความหนืดสูงหรือหนัก ควรใช้ ปลอกหุ้มทำความร้อน
• สำหรับรุ่นที่ป้องกันการระเบิดได้ โปรดตรวจสอบให้แน่ใจว่าได้ปฏิบัติตาม ข้อกำหนดการรับรองสำหรับพื้นที่อันตราย (ATEX / Exd) แล้ว
• ควรลดแรงดันและระบายอากาศในท่อทุกครั้งก่อนทำการบำรุงรักษาหรือปรับเทียบ

การปฏิบัติตามคำแนะนำด้านความปลอดภัยและสิ่งแวดล้อมเหล่านี้จะช่วยให้มั่นใจได้ถึงความน่าเชื่อถือในระยะยาวและการปฏิบัติตามมาตรฐานอุตสาหกรรม

การบำรุงรักษาเชิงป้องกันและการตรวจสอบการติดตั้งอย่างถูกต้อง สามารถขจัดปัญหาต่างๆ ที่อาจเกิดขึ้นระหว่างการใช้งานภาคสนามได้เป็นส่วนใหญ่
