เครื่องวัดอัตราการไหลแบบแม่เหล็กสำหรับน้ำคืออะไร? เครื่องวัดอัตราการไหลของแม่เหล็กไฟฟ้า สำหรับน้ำเป็นเครื่องมือที่วัดปริมาณการไหลของน้ำที่มีสภาพเป็นสื่อกระแสไฟฟ้าโดยใช้กฎการเหนี่ยวนำแม่เหล็กไฟฟ้าของฟาราเดย์ น้ำที่มีสภาพเป็นสื่อกระแสไฟฟ้าจะไหลในท่อวัดที่ไม่มีสภาพเป็นแม่เหล็กในแนวตั้งฉากกับสนามแม่เหล็ก และแรงเคลื่อนไฟฟ้าเหนี่ยวนำที่เป็นสัดส่วนกับอัตราการไหลของน้ำจะถูกสร้างขึ้นในทิศทางที่ตั้งฉากกับทิศทางของน้ำ ทิศทางของแรงเคลื่อนไฟฟ้าจะถูกกำหนดตามกฎมือขวา แรงเคลื่อนไฟฟ้าเหนี่ยวนำจะถูกตรวจจับโดยอิเล็กโทรดสองตัวที่สัมผัสกับน้ำโดยตรง และน้ำที่มีสภาพเป็นแม่เหล็กจะถูกส่งไปยังเครื่องขยายเสียงผ่านสายเคเบิล จากนั้นจึงแปลงเป็นสัญญาณเอาต์พุตแบบรวม ท่อวัดอัตราการไหลของน้ำที่มีสภาพเป็นแม่เหล็กไฟฟ้าติดตั้งคอยล์กระตุ้น และกระแสกระตุ้นนั้นมาจากตัวแปลงอัตราการไหลของแม่เหล็กไฟฟ้า กระแสกระตุ้นจะสร้างสนามแม่เหล็กและผ่านท่อวัด
การใช้งานเครื่องวัดอัตราการไหลของน้ำแบบแม่เหล็ก เครื่องวัดอัตราการไหลของแม่เหล็กสำหรับน้ำใช้งานอยู่ในหลายสาขา เช่น อุตสาหกรรมน้ำมัน แก๊ส การบำบัดน้ำและปิโตรเคมี เส้นใยเคมี อาหาร กระดาษ น้ำตาล การทำเหมืองแร่และโลหะวิทยา การจ่ายน้ำและการระบายน้ำ การปกป้องสิ่งแวดล้อม การอนุรักษ์น้ำและวิศวกรรมชลศาสตร์ เหล็กและสาขาอุตสาหกรรมอื่นๆ
เซ็นเซอร์วัดอัตราการไหลของน้ำเสียแบบแม่เหล็ก, เครื่องวัดอัตราการไหลของแม่เหล็กสำหรับน้ำเสีย, มาตรวัดน้ำสุขาภิบาลเพื่อทำความสะอาดแบบแม่เหล็กไฟฟ้า, ท่อระบายน้ำ, มาตรวัดอัตราการไหลของน้ำแบบแม่เหล็กเพื่อวัดอัตราการไหลของท่อระบายน้ำ, น้ำกรดบอริก, มาตรวัดอัตราการไหลของน้ำแบบแม่เหล็กไฟฟ้า, มาตรวัดอัตราการไหลของน้ำแบบแม่เหล็กไฟฟ้าที่ใช้ในโครงการเครื่องกรองน้ำในครัวเรือน, มาตรวัดน้ำอุตสาหกรรมแบบไหลตามแรงโน้มถ่วง, มาตรวัดน้ำโดยรอบ, เครื่องส่งสัญญาณการไหลแบบแม่เหล็กสำหรับน้ำจืดในหม้อไอน้ำ, มาตรวัดอัตราการไหลของน้ำในหม้อไอน้ำ, น้ำควบแน่น, การวัดอัตราการไหลของน้ำอ่อน, มาตรวัดอัตราการไหลของน้ำเย็น, น้ำเสีย, เครื่องมือวัดอัตราการไหลของน้ำเสีย, มาตรวัดอัตราการไหลของน้ำแบบแม่เหล็กสำหรับน้ำทะเล, มาตรวัดน้ำแบบแม่เหล็กสำหรับน้ำ - เกลือ, สารละลายในน้ำ, ส่วนผสมของเอมีน + น้ำ, การใช้น้ำดื่ม, มาตรวัดอัตราการไหลของน้ำสารละลาย (น้ำ + อะลูมิเนียมไฮดรอกไซด์), น้ำ DI + กรดซัลฟิวริกความเข้มข้น 15%, น้ำ DI + กรดฟอสฟอรัสความเข้มข้น 15%, มาตรวัดอัตราการไหลของน้ำร้อน, น้ำควบแน่นร้อน, มาตรวัดแม่เหล็กสำหรับน้ำประปา, มาตรวัดอัตราการไหลของแม่เหล็กไฟฟ้าสำหรับน้ำที่ผสมกับด่าง, มาตรวัดอัตราการไหลของ EM สำหรับน้ำใต้ดิน, อุปกรณ์วัดอัตราการไหลแบบแม่เหล็กไฟฟ้า สำหรับน้ำป้อน การวัดอัตราการไหลของน้ำกลั่น การวัดอัตราการไหลของน้ำและโพลียูรีเทน มาตรวัดอัตราการไหลของสารเคมี CIP / น้ำ RO / สารสกัดจากชา มาตรวัดอัตราการไหลของน้ำแบบ EM ของน้ำธรรมดา เซ็นเซอร์อัตราการไหลของน้ำแบบแม่เหล็กสำหรับงานประปาแม่น้ำ น้ำผสมกับปูนขาว มาตรวัดน้ำสำหรับการชลประทาน น้ำที่มีสารแขวนลอยเยื่อเจือจาง ฯลฯ
การประยุกต์ใช้เครื่องวัดอัตราการไหลแบบแม่เหล็กอย่างกว้างขวาง เครื่องวัดอัตราการไหลของน้ำแบบแม่เหล็กประสิทธิภาพหลัก ก. เซ็นเซอร์วัดอัตราการไหลของแม่เหล็กไฟฟ้าแบบไม่มีสิ่งกีดขวาง: เซ็นเซอร์วัดอัตราการไหลของแม่เหล็กไฟฟ้านั้นไม่ง่ายที่จะปิดกั้น และสามารถใช้ในการวัดน้ำตะกอนอุตสาหกรรม น้ำเสีย น้ำเสีย ฯลฯ ข. ไม่มีการสูญเสียแรงดัน: ท่อเซนเซอร์วัดอัตราการไหลของแม่เหล็กแบบเรียบไม่มีการสูญเสียแรงดันใดๆ และมีผลประหยัดพลังงานที่โดดเด่น c. อัตราการไหลของน้ำที่วัดโดยเครื่องวัดอัตราการไหลของน้ำชนิดแม่เหล็กนั้นแท้จริงแล้วไม่ได้รับผลกระทบอย่างมีนัยสำคัญจากการเปลี่ยนแปลงของความหนาแน่น ความหนืด อุณหภูมิ ความดัน และสภาพนำไฟฟ้าของน้ำ และมีความแม่นยำในการวัดสูง และเครื่องวัดอัตราการไหลของ EM ยังสามารถวัดอัตราการไหลของน้ำได้ทั้งในทิศทางไปข้างหน้าและย้อนกลับ d. เซ็นเซอร์วัดอัตราการไหลของแม่เหล็กไม่มีชิ้นส่วนที่เคลื่อนไหว ใช้การกระตุ้นคลื่นสี่เหลี่ยมความถี่ต่ำ ไม่ได้รับผลกระทบจากความถี่พลังงานและสัญญาณรบกวนจากสนามแม่เหล็กไฟฟ้าต่างๆ บนไซต์ และทำงานได้อย่างเสถียรและเชื่อถือได้ อัตราส่วนช่วงกว้างคือ 20:1 ซึ่งสามารถติดตามการไหลของน้ำได้อย่างสมบูรณ์ วัดการไหลของน้ำขนาดเล็กได้อย่างแม่นยำ และช่วงการตั้งค่าอัตราการไหลแบบเต็มสเกลก็กว้าง f. ข้อกำหนดสำหรับส่วนท่อตรงด้านหน้าจะลดลงเมื่อติดตั้งมาตรวัดอัตราการไหลชนิดน้ำแม่เหล็ก: ต้นน้ำ ≥ 5D, ปลายน้ำ ≥ 2D, D คือเส้นผ่านศูนย์กลางท่อ สามารถติดตั้งเซ็นเซอร์วัดอัตราการไหลของแม่เหล็กได้อย่างยืดหยุ่น: มาตรวัดอัตราการไหลของน้ำแบบแม่เหล็กสามารถติดตั้งในแนวนอน แนวตั้ง และแนวเฉียง มาตรวัดอัตราการไหลของน้ำแบบแม่เหล็กมีโครงสร้างเรียบง่าย ติดตั้งสะดวก และต้นทุนการบำรุงรักษาต่ำ i. เครื่องส่งสัญญาณการไหลของแม่เหล็กทำงานแบบดิจิทัลเพื่อให้สามารถบันทึกข้อมูลลงในระบบคอมพิวเตอร์หรือ PLC ได้ สามารถวัดทั้งน้ำสะอาดและน้ำสกปรก (ไม่ต้องพึ่งพาอนุภาคในน้ำในการทำงาน) มาตรวัดอัตราการไหลแบบเต็มรู ไม่มีการสูญเสียแรงดัน ไม่มีชิ้นส่วนที่เคลื่อนไหว ข้อควรระวังในการติดตั้งและใช้งานเครื่องวัดอัตราการไหลของน้ำแบบแม่เหล็กไฟฟ้า (1) น้ำตะกอนอุตสาหกรรมโดยทั่วไปจะมีสารกัดกร่อนในปริมาณมาก ดังนั้นจึงควรติดตั้งเซ็นเซอร์วัดอัตราการไหลของแม่เหล็กในแนวตั้ง
(2) ไม่สามารถติดตั้งเซ็นเซอร์วัดอัตราการไหลของน้ำแบบแม่เหล็กบนท่อที่มีการสั่นสะเทือนได้
(3) การต่อลงดินของระบบจะต้องเชื่อถือได้
(4) ท่อวัดของมาตรวัดอัตราการไหลของน้ำแบบแม่เหล็กไฟฟ้าจะต้องเติมน้ำให้เต็ม
(5) การเลือกมาตรวัดอัตราการไหลแบบแม่เหล็กไฟฟ้า: ควรเข้าใจประเภทของน้ำเพื่อให้สามารถเลือกวัสดุซับในเซ็นเซอร์ วัสดุอิเล็กโทรด ฯลฯ ได้อย่างเหมาะสม
(6) ค่าการนำไฟฟ้าของน้ำที่วัดควรอยู่ที่ ≥5pS/cm โดยเฉพาะอย่างยิ่งการวัดอัตราการไหลของน้ำอ่อน น้ำที่ผ่านการขจัดแร่ธาตุ หรือน้ำควบแน่น

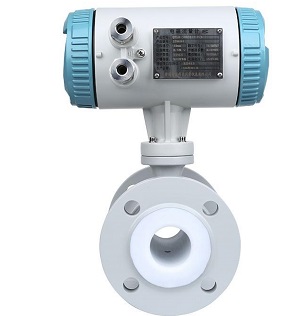

ข้อมูลทางเทคนิคของเครื่องวัดอัตราการไหลของน้ำแบบแม่เหล็ก ●มาตรวัดอัตราการไหลของน้ำแบบแม่เหล็กมีหน้าปัดหลายขนาด ขนาดมาตรวัดอัตราการไหลของน้ำตามต้องการ: 3/8 นิ้ว 1/2 นิ้ว 3/4 นิ้ว DN 1-1/2 นิ้ว DN25 นิ้ว 2 นิ้ว มาตรวัดน้ำแม่เหล็ก 3 นิ้ว มาตรวัดอัตราการไหลของน้ำแบบแม่เหล็ก 4 นิ้ว มาตรวัดอัตราการไหลของน้ำ EM 5 นิ้ว 6 นิ้ว มาตรวัดน้ำแม่เหล็กไฟฟ้า 8 นิ้ว 200 มม. มาตรวัดอัตราการไหลของแม่เหล็ก 10 นิ้ว 12 นิ้ว 14 นิ้ว มาตรวัดอัตราการไหลของแม่เหล็กแบบเต็มรู 1,000 มม. เป็นต้น
●ระดับความแม่นยำ: 0.5 คลาส
●ช่วงอุณหภูมิของน้ำที่วัดได้: -30 ~180°C สามารถทำเป็นมาตรวัดอัตราการไหลของแม่เหล็กสำหรับน้ำร้อนหรือมาตรวัดอัตราการไหลของน้ำเย็นได้
●แรงดันใช้งานของมาตรวัดอัตราการไหลแบบแม่เหล็ก: PN16, PN25, PN40, ANSI150LB, 300#. เป็นต้น มาตรวัดอัตราการไหลของน้ำแบบแม่เหล็กแรงดันสูงสามารถปรับแต่งได้โดย SILVER AUTOMATION INSTRUMENTS
● สามารถวัดช่วงความเร็วของน้ำได้ด้วยเครื่องวัดอัตราการไหลแบบแม่เหล็ก: ช่วงการวัดอัตราการไหลสอดคล้องกับช่วงความเร็ว 0.1~15m/s
●แหล่งจ่ายไฟ: 85~256VAC, 45~63Hz.24VDC, มาตรวัดอัตราการไหลของน้ำแบบแม่เหล็กที่ใช้แบตเตอรี่
● ความยาวของส่วนท่อตรงก่อนและหลังเครื่องวัดอัตราการไหล EM: ต้นน้ำ≥ 5D ปลายน้ำ≥ 2D
●การเชื่อมต่อกระบวนการ: หน้าแปลน ASME, ANSI, JIS, DIN, เวเฟอร์, สกรู, เกลียว, BSP หรือ NPT, ไตรโคลเวอร์หรือเครื่องวัดการไหลแบบแม่เหล็กแทรก
●อัตราการบริโภคพลังงานรวมของตัวแปลงกระแสแม่เหล็ก: น้อยกว่า 20W
●อุณหภูมิแวดล้อม: -25°C ~60°C
● โรงงานผลิตเครื่องวัดอัตราการไหลแบบแม่เหล็กสามารถจัดหาเครื่องวัดอัตราการไหลแบบแม่เหล็กชนิดป้องกันการระเบิด สำหรับพื้นที่อันตรายโซน 2 ประเภทที่ 2
รุ่น IIB T4;
●เครื่องส่งสัญญาณอัตราการไหลของน้ำแม่เหล็กไฟฟ้าแบบอิเล็กทรอนิกส์สามารถรับกระแส 4-20mA, เอาต์พุตความถี่, MODBUS RTU, HART หรือ PROFIBUS-DP, GPRS;
บทสรุป เราทุกคนทราบดีว่ามาตรวัดการไหลของน้ำแบบแม่เหล็กเป็นหนึ่งในไม่กี่มาตรวัดที่ใช้งานยากกว่าการผลิต ดังนั้นในกระบวนการวัดน้ำตะกอนอุตสาหกรรม น้ำเสีย น้ำเสีย เราจึงมุ่งเน้นไปที่ประสิทธิภาพสองประการเป็นหลัก ได้แก่ ความน่าเชื่อถือและความแม่นยำของมาตรวัดการไหลของ EM ความน่าเชื่อถือของเครื่องมือรวมถึงคุณภาพของเครื่องมือที่เชื่อถือได้และการบำรุงรักษาหรือไม่ต้องบำรุงรักษา การปฏิบัติในช่วงไม่กี่ปีที่ผ่านมาได้พิสูจน์แล้วว่ามาตรวัดการไหลของน้ำแบบแม่เหล็กไฟฟ้าได้กลายเป็นเครื่องมือวัดน้ำที่เราชื่นชอบและเป็นที่นิยมในการวัดน้ำตะกอนอุตสาหกรรม เยื่อกระดาษ น้ำเค็ม น้ำทะเล น้ำเสีย สารละลายเคมี การบำบัดน้ำ น้ำกรด น้ำทะเล น้ำบาดาล น้ำกัดกร่อน น้ำบาดาล น้ำแม่น้ำ และน้ำดับเพลิง เนื่องจากมีอัตราส่วนประสิทธิภาพต่อราคาโดยธรรมชาติ เราเชื่อว่าด้วยการพัฒนาเทคโนโลยีการวัดการไหลของน้ำ โดยเฉพาะอย่างยิ่งการพัฒนาและการใช้งานอย่างต่อเนื่องของมาตรวัดการไหลของน้ำแบบแม่เหล็กต่างๆ จะสร้างรากฐานที่มั่นคงยิ่งขึ้นสำหรับการวัดน้ำอุตสาหกรรมที่แม่นยำ และแนวโน้มจะกว้างขึ้น
