จะวัดการไหลของท่อน้ำทิ้งได้อย่างไร? - เครื่องวัดการไหลของแม่เหล็กสำหรับน้ำเสีย

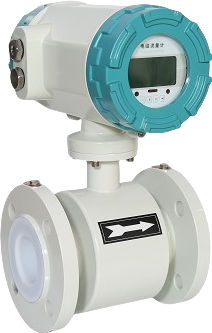

เครื่องวัดการไหลของแม่เหล็กเป็นประเภทของ เครื่องวัดการไหลของของเสีย ที่ไม่มีชิ้นส่วนที่เคลื่อนที่ได้ เหมาะอย่างยิ่งสำหรับการวัดของเสียหรือน้ำเสียและของเหลวที่เป็นสื่อกระแสไฟฟ้าอื่นๆ เครื่องวัดการไหลของน้ำเสียเป็นอุปกรณ์วัดการไหลของน้ำเสีย สำหรับวัดปริมาณการไหลของของเหลวที่เป็นสื่อกระแสไฟฟ้าหรือของเหลว - ของแข็งในท่อ มีการใช้กันอย่างแพร่หลายในด้านโลหะวิทยา, การทำกระดาษ, การอนุรักษ์น้ำ, การปกป้องสิ่งแวดล้อม, การพิมพ์และการย้อมสี, น้ำมัน, ถ่านหินและสาขาอุตสาหกรรมอื่นๆ สามารถใช้วัดปริมาณการไหลของสารละลายกรด ด่าง และเกลือต่างๆ สารละลาย สารละลาย เยื่อกระดาษ เยื่อกระดาษ สารละลายน้ำถ่านหิน สารละลาย เส้นใยเยื่อกระดาษ น้ำเชื่อมข้าวโพด นมมะนาว สิ่งปฏิกูล การระบายน้ำ ไฮโดรเจนเปอร์ออกไซด์ เบียร์ สาโท เครื่องดื่มต่าง ๆ และสื่อที่เป็นของเหลวนำไฟฟ้าอื่น ๆ กล่าวอีกนัยหนึ่ง มันคือทรานสดิวเซอร์ที่บันทึกการไหลของของเหลวโดยการวัดแรงดันไฟฟ้าที่ผลิตข้ามของเหลวเมื่อไหลผ่านสนามแม่เหล็ก โดยทั่วไปแล้ว มาตรวัดการไหลของน้ำทิ้ง จะประกอบด้วยเครื่องส่งสัญญาณและเซ็นเซอร์ที่ทำงานร่วมกันเพื่อวัดการไหล เซ็นเซอร์การไหลของแม่เหล็กจะวัดแรงดันไฟฟ้าที่เหนี่ยวนำเมื่อของเหลวไหลผ่านท่อ ในทางกลับกัน เครื่องส่งสัญญาณการไหลของแม่เหล็กจะนำแรงดันไฟฟ้าที่สร้างขึ้นจากการไหลของของเหลวและแปลงเป็นการวัด ซึ่งจะส่งไปยังระบบควบคุมส่วนกลาง ในการจับภาพการวัดการไหลดังกล่าว เราจำเป็นต้องเข้าใจการทำงานเบื้องหลังเครื่องวัดการไหลดังกล่าว


หลักการวัดการไหลของแม่เหล็ก

เครื่องวัดการไหลของน้ำเสีย ใช้หลักการเหนี่ยวนำแม่เหล็กไฟฟ้าของฟาราเดย์เพื่อกำหนดความเร็วของของไหลที่ไหลผ่านท่อ กระแสไฟฟ้าเกิดขึ้นจากหลักการนี้ โดยสายไฟจะเคลื่อนที่ผ่านสนามแม่เหล็กเพื่อสร้างแรงดันไฟฟ้า ดังนั้น หลักการเดียวกันนี้สามารถนำไปใช้กับเครื่องวัดอัตราการไหลที่สนามแม่เหล็กถูกกำกับหรือส่งผ่านของเหลวที่ไหลเข้าสู่ท่อ ทำได้โดยติดขดลวดแม่เหล็กไฟฟ้าทั้งสองด้านของท่อไหลที่ไม่นำไฟฟ้า ท่อไหลไม่ใช่แม่เหล็กเพื่ออำนวยความสะดวกในการแทรกซึมของสนามแม่เหล็กและสนามแม่เหล็กผ่านของเหลว

ตามกฎของฟาราเดย์ การไหลของของเหลวที่เป็นสื่อกระแสไฟฟ้าผ่านสนามแม่เหล็กทำให้สัญญาณแรงดันไฟฟ้าถูกลงทะเบียน สัญญาณดังกล่าวถูกจับโดยเซ็นเซอร์บนผนังของท่อไหล แรงดันไฟฟ้าที่สร้างขึ้นขึ้นอยู่กับความเร็วของของไหลที่ไหล เครื่องส่งสัญญาณจับสัญญาณแรงดันไฟฟ้าและประมวลผลเพื่อกำหนดการไหลของของเหลว

เครื่อง วัดการไหลของน้ำเสีย มีชื่อเสียงในการใช้งานเนื่องจากคุณสมบัติ เราสำรวจสาเหตุที่แอปพลิเคชันมีมากมาย

ข้อดีของ Magnetic Flow Meter สำหรับน้ำเสีย

  1. มาตรวัดการไหลของน้ำเสียไม่มีชิ้นส่วนที่เคลื่อนที่ได้และโดยทั่วไปไม่บุกรุก ทำให้มีอายุการใช้งานยาวนานเนื่องจากการพังทลายที่ลดลงและอัตราการซ่อมแซมที่ลดลง
  2. ความต้องการไฟฟ้าสำหรับมาตรวัดน้ำทิ้งบางรุ่นสามารถต่ำได้ถึง 15 วัตต์ จึงทำให้ง่ายต่อการบริโภค
  3. สามารถจัดการกับกรดและด่างที่มีฤทธิ์กัดกร่อนได้ เนื่องจากวัสดุบุภายในประกอบด้วยวัสดุที่ทนทานต่อการกัดกร่อน
  4. สามารถวัดการไหลแบบหลายทิศทางได้อย่างง่ายดาย ไม่ว่าจะเป็นปลายน้ำหรือต้นน้ำ
  5. เครื่องวัดอัตราการไหลแบบแม่เหล็กต้องการอิเล็กโทรดโลหะจำนวนค่อนข้างน้อยสำหรับการใช้งาน

เครื่องวัดอัตราการไหลของแม่เหล็กไฟฟ้าสำหรับน้ำสกปรก ข้อมูลจำเพาะ

เครื่องวัดอัตราการไหลของแม่เหล็กไฟฟ้าทั้งหมดทำงานตามกฎของฟาราเดย์ ซึ่งเน้นความสัมพันธ์ระหว่างตัวนำเคลื่อนที่ (ของไหล) และแรงดันผลลัพธ์ที่สร้างขึ้น เมื่อเลือกประเภทของมาตรวัดการไหลของน้ำเสีย การพิจารณาต่อไปนี้เป็นกุญแจสำคัญ

การนำสื่อ ต้นทุน ความแม่นยำ ความเร็วของการไหล และความสะดวกในการใช้งาน ปัจจัยอื่นๆ เช่น สภาพแวดล้อมที่เป็นอันตราย ขนาดและความจุ และการออกแบบท่อเป็นข้อกำหนดสำคัญที่ต้องพิจารณาเช่นกัน

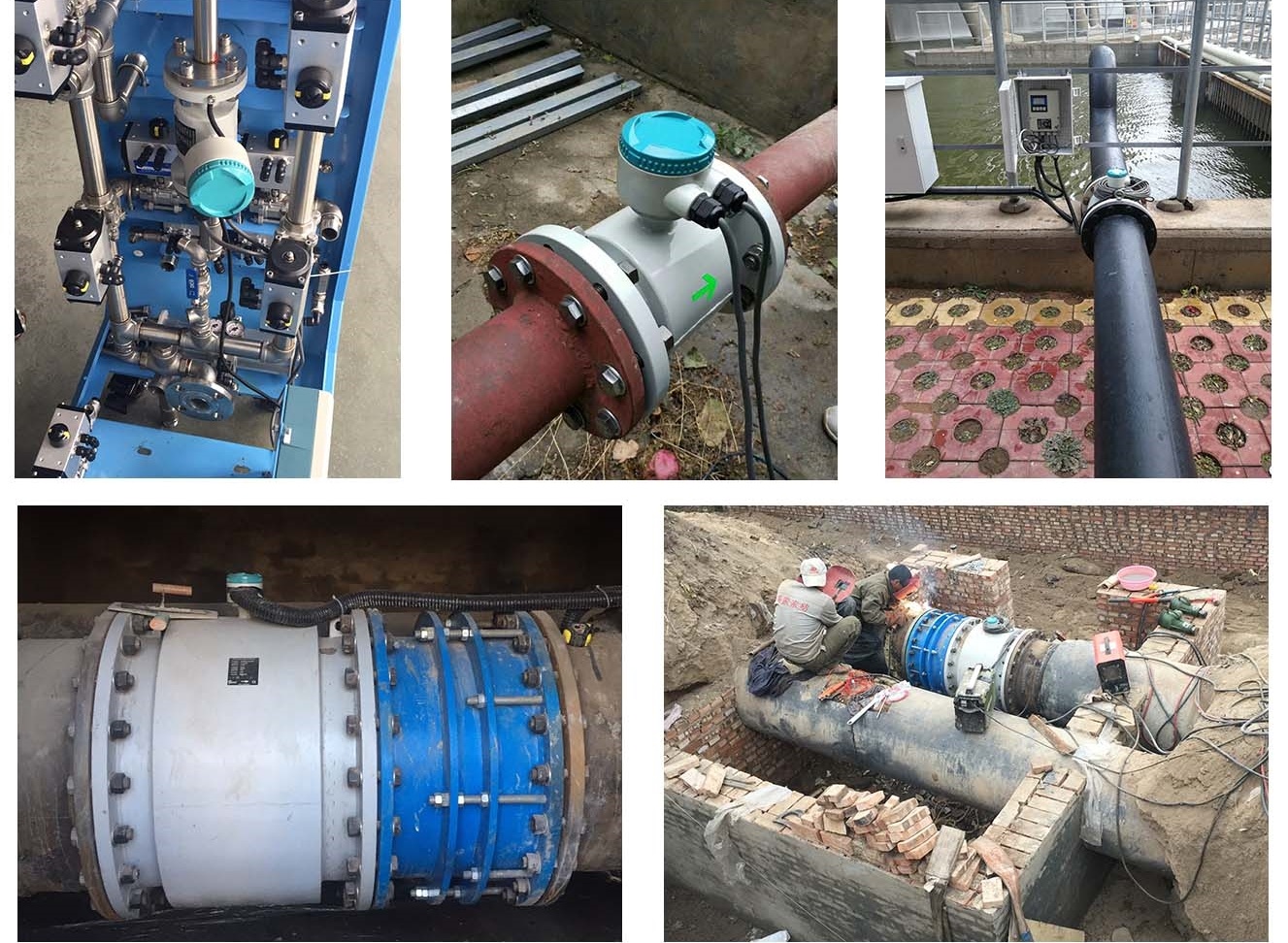

วิธีการติดตั้งมาตรวัดการไหลของน้ำเสีย

เมื่อติดตั้งมิเตอร์วัดการไหล แกนของอิเล็กโทรดการวัดจะต้องคล้ายกับทิศทางแนวนอน และท่อวัดควรเต็มไปด้วยของเหลว ไม่ควรมีสนามแม่เหล็กไฟฟ้าแรงสูงใกล้กับมาตรวัดการไหลและมีพื้นที่เพียงพอสำหรับการติดตั้งและบำรุงรักษา หากท่อวัดมีการสั่นสะเทือน ควรมีฐานรองรับคงที่ทั้งสองด้านของมาตรวัดการไหล ระยะห่างระหว่างจุดผสมและเครื่องวัดอัตราการไหลควรมีอย่างน้อย 30 D (D คือเส้นผ่านศูนย์กลางด้านในของเครื่องวัดการไหล) สำหรับการวัดของเหลวผสมของตัวกลางต่างๆ เพื่อความสะดวกในการทำความสะอาดและบำรุงรักษามาตรวัดการไหลในอนาคตควรติดตั้งท่อบายพาส เมื่อติดตั้งเครื่องวัดอัตราการไหลของเยื่อบุ PTEF ควรขันสลักเกลียวที่เชื่อมต่อสองหน้าแปลนให้แน่น มิฉะนั้นเยื่อบุ PTEF จะพังได้ง่าย และควรใช้ประแจปอนด์จะดีกว่า

ผู้ผลิตเครื่องวัดอัตราการไหลของน้ำเสีย

มีโรงงานผลิตเครื่องวัดการไหลของน้ำเสียจำนวนมากเพื่อผลิตเครื่องวัดการไหลของแม่เหล็ก เช่น ABB, Kronhe, Yokogawa, Siemens.etc แต่ Silver Automation Instruments จัดหาเครื่องวัดอัตราการไหลแบบแม่เหล็กของน้ำเสียราคาถูกและทนทานให้กับลูกค้าเพื่อทดแทนแบรนด์ชั้นนำราคาประหยัด

บทสรุปของเครื่องวัดการไหลของ EM

คุณควรสมัครใช้บริการจากช่างผู้ชำนาญแทนที่จะใช้วิธี DIY เพื่อให้ได้ประโยชน์สูงสุดจากการซื้อเครื่องวัดอัตราการไหลของน้ำเสีย
