การแนะนำ
โรตามิเตอร์ (หรือที่เราเรียกว่าเครื่องวัดอัตราการไหลแบบพื้นที่แปรผัน/เครื่องวัดอัตราการไหล VA) ที่ใช้คู่กับวาล์วเข็ม เป็นโซลูชันที่คลาสสิกและเชื่อถือได้สำหรับการวัดและควบคุมอัตราการไหลที่แม่นยำในหลายอุตสาหกรรม การผสมผสานที่เรียบง่ายแต่คลาสสิกนี้ถูกใช้อย่างแพร่หลายในงานควบคุมและควบคุมการไหลของก๊าซและของเหลว ซึ่งความแม่นยำ ความเรียบง่าย และต้นทุนต่ำเป็นสิ่งสำคัญ บทความนี้จะสำรวจหลักการทำงานของเครื่องวัดอัตราการไหลโรตามิเตอร์ ข้อดี วิธีการเลือก และการประยุกต์ใช้ระบบโรตามิเตอร์-วาล์วเข็ม silverinstruments.com นำเสนอโซลูชันการวัดอัตราการไหลแบบโรตามิเตอร์และวาล์วเข็มที่ผสมผสานกันอย่างคลาสสิกในราคาประหยัดและเชื่อถือได้

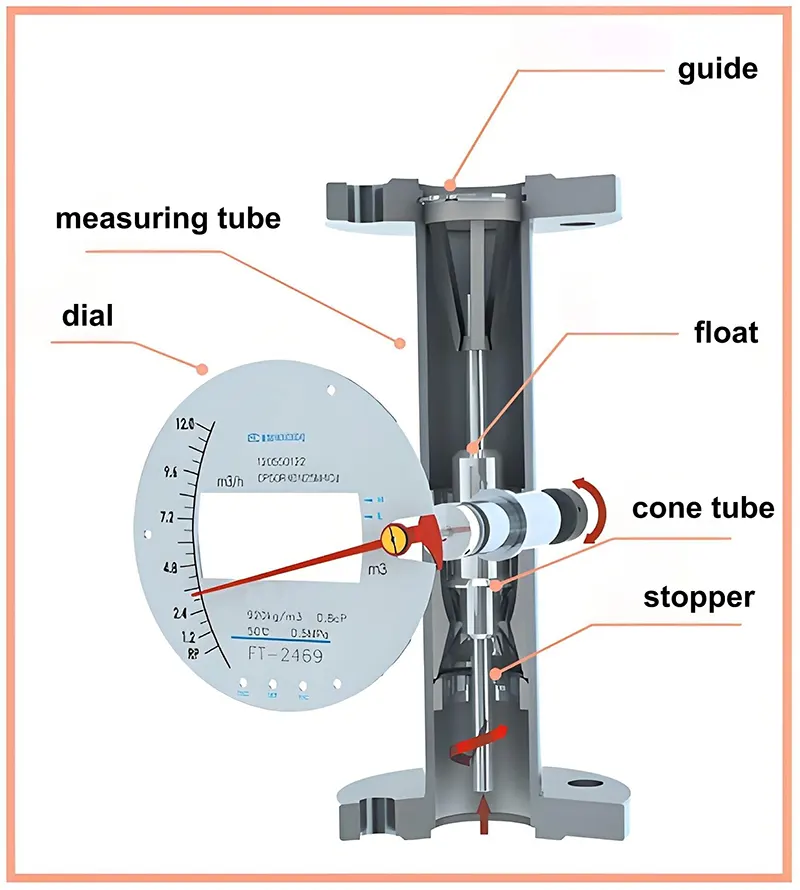

โรตามิเตอร์และวาล์วเข็มทำงานร่วมกันอย่างไร
1. ฟังก์ชันโรตามิเตอร์
โรตามิเตอร์ทำงานบนหลักการของการวัดอัตราการไหลแบบแปรผันตามพื้นที่ (VA flow meter) โดยที่ลูกลอย (หรือลูกสูบ) จะลอยขึ้นหรือลงภายในท่อเรียวตามอัตราการไหลของของไหล ตำแหน่งของลูกลอยจะแสดงอัตราการไหลของของไหล ซึ่งอ่านได้จากมาตรวัดที่ผ่านการสอบเทียบแล้ว
คุณสมบัติหลัก:
- ไม่ต้องใช้พลังงานจากภายนอก – ทำงานโดยอาศัยสมดุลเชิงกลระหว่างแรงลอยตัว แรงต้าน และแรงโน้มถ่วง อย่างไรก็ตาม silverinstruments.com ยังมีตัวเลือก
โรตามิเตอร์พร้อมเครื่องส่งสัญญาณ อีกด้วย
- มาตราส่วนเชิงเส้น – อ่านง่าย โดยทั่วไปได้รับการปรับเทียบสำหรับของไหลเฉพาะ (อากาศ น้ำ ฯลฯ) ดังนั้นเมื่อคุณสั่งซื้อโรตามิเตอร์จาก silverinstruments.com คุณจะต้องระบุข้อมูลประเภทของของไหลและความหนาแน่นให้เราทราบ
- ช่วงอัตราการไหลกว้าง – สามารถวัดได้ตั้งแต่อัตราการไหลน้อยไม่กี่มิลลิลิตรต่อนาทีไปจนถึงหลายพันลิตรต่อนาที เรามีเซ็นเซอร์หลายขนาดให้เลือกใช้ ตั้งแต่โรตามิเตอร์ 1/2 นิ้วไปจนถึงโรตามิเตอร์ 8 นิ้ว

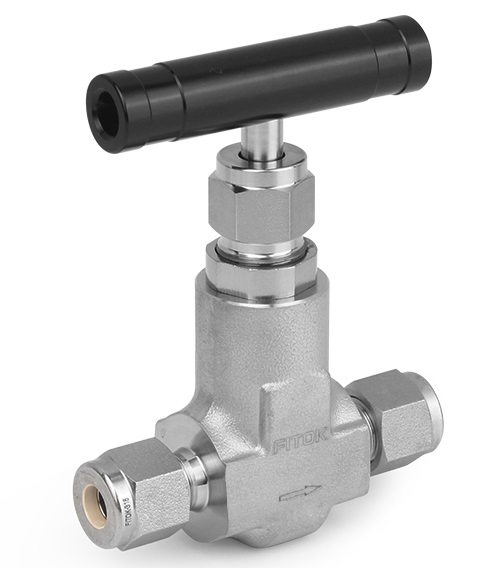

2. บทบาทของวาล์วเข็ม
วาล์วเข็มช่วยเสริมการทำงานของเครื่องวัดอัตราการไหลแบบปรับพื้นที่ด้วยการควบคุมอัตราการไหลอย่างละเอียด เข็มเรียวช่วยให้สามารถปรับค่าได้อย่างค่อยเป็นค่อยไป จึงเหมาะอย่างยิ่งสำหรับการ

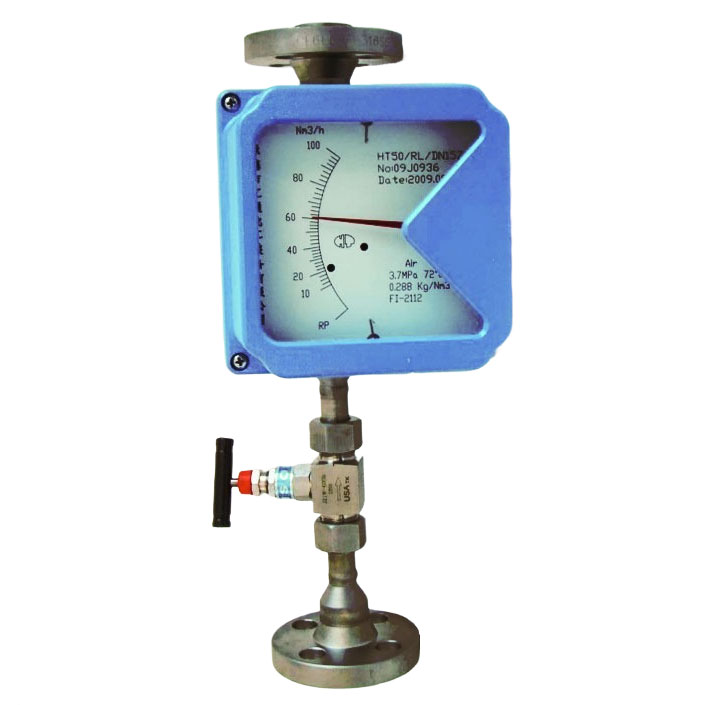

วัดอัตราการไหลต่ำ วาล์วเข็มพร้อมโรตามิเตอร์
โรตามิเตอร์พร้อมฟังก์ชันวาล์วความต้องการ:
- การควบคุมการไหลที่แม่นยำ – ช่วยให้ปรับแต่งให้ตรงกับอัตราการไหลที่คุณต้องการได้
- การรักษาเสถียรภาพของการไหล – ช่วยลดความปั่นป่วนและการเต้นของของเหลวที่วัดได้ ช่วยให้มั่นใจได้ว่าการอ่านค่ามีความแม่นยำและเชื่อถือได้
- การป้องกันระบบ – ป้องกันไฟกระชากฉับพลันที่อาจทำลายโรตามิเตอร์ได้
ข้อดีของการใช้โรตามิเตอร์กับวาล์วเข็ม
✓ การติดตั้งมาตรวัดอัตราการไหลแบบง่าย: ไม่ต้องใช้ระบบอิเล็กทรอนิกส์หรือการเขียนโปรแกรมที่ซับซ้อน
✓ มาตรวัดอัตราการไหลต้องการการบำรุงรักษาต่ำ: ไม่มีชิ้นส่วนที่เคลื่อนไหว (ยกเว้นลูกลอย) ช่วยลดการสึกหรอ
✓ เครื่องวัดอัตราการไหลต้นทุนต่ำ: ราคาถูกกว่า
ตัวควบคุมอัตราการไหลมวลแบบดิจิทัล ✓ การยืนยันด้วยภาพ: การอ่านโดยตรงโดยไม่ต้องใช้ตัวรวมการไหลเพิ่มเติมอื่น ๆ
✓ ความคล่องตัว: ใช้งานได้กับก๊าซ ไอ และของเหลว ขึ้นอยู่กับประเภทของเหลวที่คุณสั่งซื้อ มาตรวัดอัตราการไหลที่กำหนดเองทั้งหมด

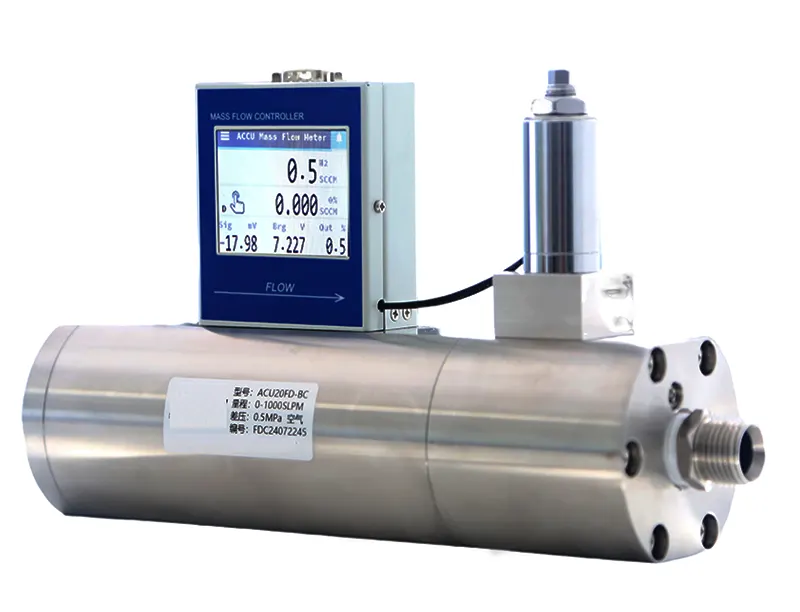

โรตามิเตอร์พร้อมวาล์วเข็มมีราคาถูกกว่าตัวควบคุมอัตราการไหลของมวลแบบดิจิทัล
วิธีการเลือกคีย์
1. ความเข้ากันได้ของวัสดุเซ็นเซอร์การไหล
- ชิ้นส่วนที่เปียก: เลือกเครื่องวัดอัตราการไหลแบบลูกลอยที่ทำจากสแตนเลส 304, 316 หรือ 316L หรือเคลือบ PTFE สำหรับของเหลวที่มีฤทธิ์กัดกร่อน
- ซีล: Viton, EPDM หรือ PTFE เพื่อความทนทานต่อสารเคมี
2. ช่วงการไหลและความแม่นยำ
- ตรวจสอบให้แน่ใจว่าโรตามิเตอร์ครอบคลุมช่วงที่ต้องการ (เช่น 0-300 ลิตรต่อนาทีสำหรับอากาศ) เข้าไปที่ silverinstruments.com เพื่อกำหนดขนาดอัตราการไหลของคุณ
ด้านล่างนี้เป็นตารางช่วงการไหลสำหรับ
โรตามิเตอร์ซีรีส์ HH50 จาก silverinstruments.com
|
Water (L/h)
|
Air (m3/h)
|
HH50 Max Pressure los
|
|
Diameter
|
Float No.
|
Material
R0,R1,Ti,RL
|
Material
PTFE
|
@0.1013MPa 20°C
|
Water
(Kpa)
|
Air
(Kpa)
|
|
15
|
H15.1
H15.2
H15.3
H15.4
H15.5
H15.6
H15.7
H15.8
H15.9
|
1.6~16
2.5~25
4.0~40
6.3~63
10~100
16~160
25~250
40~400
63~630
|
1.6~16
2.5~25
4.0~40
6.3~63
10~100
16~160
25~250
40~400
|
0.05~0.5
0.07~0.7
0.11~1.1
0.18~1.8
0.28~2.8
0.48~4.8
0.7~7
1.0~10
1.6~16
|
2.0
2.3
2.5
2.5
2.5
2.6
2.7
2.9
3.4
|
7.0
7.2
7.3
7.5
7.8
8.0
10.0
10.8
14
|
|
25
|
H25.1
H25.2
H25.3
H25.4
H25.5
H25.6
|
63~630
100~1000
160~1600
250~2500
400~4000
630~6300
|
40~400
63~630
100~1000
160~1600
250~2500
400~4000
|
1.6~16
3.0~30
4.5~45
7.0~70
11~110
18~180
|
4.0
4.1
4.4
5.2
7.0
12.5
|
7.0
8.0
12.0
19.0
25.0
33.0
|
|
50
|
H50.1
H50.2
H50.3
H50.4
|
630~6300
1000~10000
1600~16000
2500~25000
|
400~4000
630~6300
1000~10000
1600~16000
|
18~180
25~250
40~400
100~1000
|
4.7
5.1
6.2
8.0
|
8.0
15.0
22.0
35.0
|
|
80
|
H80.1
H80.2
|
2500~25000
4000~40000
|
1600~16000
2500~25000
|
100~1000
120~1200
|
5.3
7.8
|
15.0
22.0
|
|
100
|
H105.1
H105.2
|
6300~63000
10000~100000
|
4000~40000
6300~63000
|
180~1800
300~3000
|
11.4
16.7
|
35.0
|
|
150
|
H155.1
|
15000~150000
|
10000~100000
|
400~4000
|
17.0
|
|
- ความแม่นยำมาตรฐาน: ±2% ถึง ±5% FS (มีความแม่นยำสูงกว่าเมื่อปรับเทียบ)
3. ขีดจำกัดความดันและอุณหภูมิ
- โรตามิเตอร์แก้วส่วนใหญ่สามารถจัดการแรงดันได้น้อยกว่า 10 บาร์ วาล์วเข็มควรตรงกับแรงดันของระบบ
- ขีดจำกัดอุณหภูมิขึ้นอยู่กับวัสดุ (เช่น หลอดแก้วอาจแตกภายใต้สภาวะช็อกจากความร้อน) โรตามิเตอร์แบบท่อโลหะสามารถทนต่ออุณหภูมิและความดันที่สูงขึ้นได้

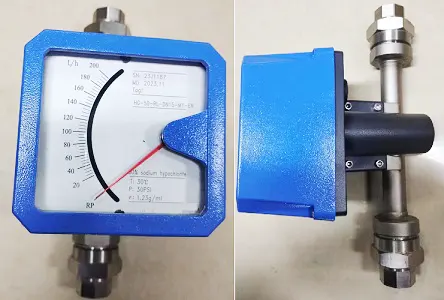

โรตามิเตอร์ท่อโลหะสามารถทนต่อแรงดันและอุณหภูมิที่สูงขึ้นได้
4. การบูรณาการวาล์วเข็ม
- วาล์วติดตั้งโดยตรง (ติดตั้งในโรตามิเตอร์) ช่วยให้การติดตั้งง่ายขึ้น
- วาล์วแยกช่วยให้สามารถจัดวางท่อได้อย่างยืดหยุ่น
การใช้งานอุตสาหกรรมทั่วไป
1. การควบคุมการไหลของก๊าซ
- ระบบจ่ายก๊าซในห้องปฏิบัติการ (N₂, O₂, CO₂,H
2 ).
- อุตสาหกรรมกระบวนการ (เครื่องวัดอัตราการไหลของอากาศ,
เครื่องวัดอัตราการไหลของก๊าซธรรมชาติ , ก๊าซพิเศษ)
2. การตวงและการวัดปริมาณของเหลว
- ฉีดสารเคมี (ควบคุม pH, บำบัดน้ำ).
- อาหารและเครื่องดื่ม (
เครื่องวัดอัตราการไหลของน้ำเชื่อม, เครื่องจ่ายน้ำยาฆ่าเชื้อ)
3. ระบบ HVAC และอากาศอัด
-
การตรวจสอบการไหลเวียนของอากาศ ในระบบลม
- การทดสอบการรั่วไหลด้วยอัตราการไหลที่ปรับได้
4.การแพทย์และเภสัชกรรม
- อุปกรณ์บำบัดด้วยออกซิเจน
- การควบคุมการจ่ายก๊าซไบโอรีแอคเตอร์
ข้อจำกัดและทางเลือก
1. เมื่อโรตามิเตอร์อาจไม่เหมาะสม
- ระบบแรงดันสูง
- อัตราการไหลต่ำมาก เช่น การวัดอัตราการไหลต่ำ 2 SCCM (เหมาะกว่าสำหรับ
ตัวควบคุมอัตราการไหลของมวล นั่นคือ MFC )
- ของเหลวที่ไม่โปร่งใส (มองเห็นลูกลอยไม่ชัดเจน)

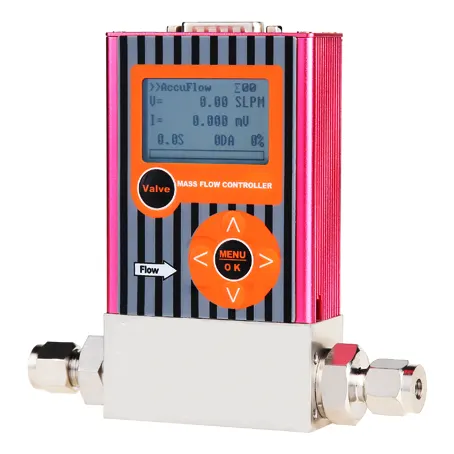

ตัวควบคุมอัตราการไหลของมวลสามารถจัดการกับอัตราการไหลต่ำ 2 มล./นาที ในขณะที่โรตามิเตอร์ไม่สามารถทำได้
2. ทางเลือกอื่น
- มาตรวัดอัตราการไหลแบบดิจิตอล (ตัวควบคุมอัตราการไหลของมวลความร้อน,
ตัวควบคุมอัตราการไหลของมวล Coriolis ) เพื่อความแม่นยำที่สูงขึ้น
- ตัวควบคุมการไหลของมวล (MFCs) สำหรับการควบคุมอัตโนมัติ

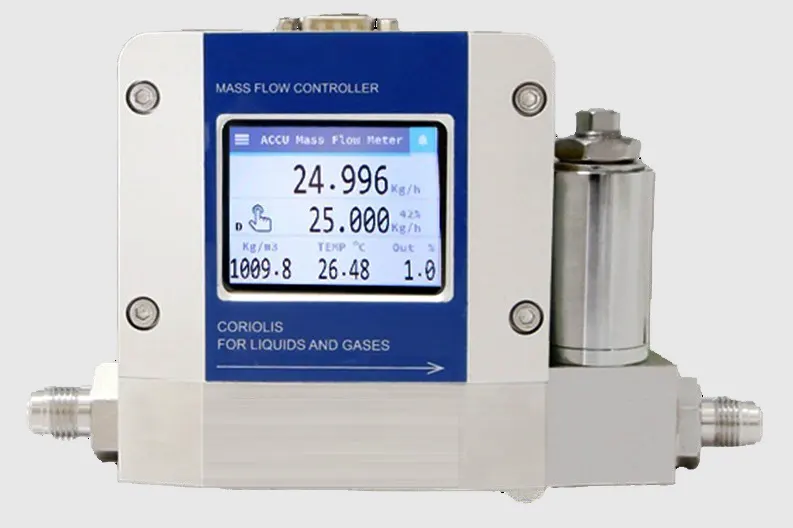

ตัวควบคุมการไหลของมวล Coriolis
บทสรุป
โรตามิเตอร์พร้อมวาล์วเข็มยังคงเป็นโซลูชันที่ใช้งานง่าย เชื่อถือได้ และราคาไม่แพงสำหรับการวัดและควบคุมอัตราการไหล การทำงานเชิงกล ใช้งานง่าย และสามารถปรับให้เข้ากับการใช้งานได้ ทำให้เหมาะอย่างยิ่งสำหรับอุตสาหกรรมต่างๆ ตั้งแต่การแปรรูปทางเคมีไปจนถึงการเพาะเลี้ยงสัตว์น้ำ
เพื่อประสิทธิภาพที่เหมาะสมที่สุด:
✔ จับคู่โรตามิเตอร์กับของไหลและช่วงการไหล อุณหภูมิการทำงานและแรงดัน
✔ ใช้เข็มวาล์วคุณภาพสูงเพื่อการปรับแต่งที่แม่นยำ
✔ พิจารณาความเข้ากันได้ของวัสดุเซ็นเซอร์การไหลเพื่อความทนทานในระยะยาว
โดยการเข้าใจหลักการทำงานและการใช้งาน วิศวกรสามารถนำระบบวาล์วเข็มโรตามิเตอร์ไปใช้งานอย่างมีประสิทธิภาพเพื่อการจัดการการไหลที่มีประสิทธิภาพ
ยินดีต้อนรับติดต่อ
silverinstruments.com สำหรับข้อมูลเพิ่มเติมหากคุณต้องการซื้อโรตามิเตอร์พร้อมวาล์วเข็ม
