เครื่องวัดอัตราการไหลแบบตอบสนองมิลลิวินาที: กุญแจสำคัญในการจ่ายตัวทำละลาย MEK ที่รวดเร็วและแม่นยำ

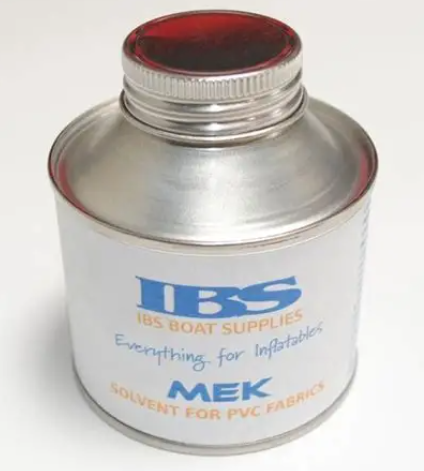

ในโลกการผลิตปัจจุบัน ความเร็วและความแม่นยำต้องมาคู่กัน สายการประกอบหลายแห่งทำงานด้วยความเร็วสูงมากจนแม้แต่เสี้ยววินาทีก็สร้างความแตกต่างได้ เมื่อเร็วๆ นี้ ลูกค้ารายหนึ่งของเราได้มาหาเราพร้อมกับความท้าทายอันยากลำบาก พวกเขาจำเป็นต้องวัดอัตราการไหลของตัวทำละลาย MEK (เมทิลเอทิลคีโตน) ขณะประกอบชิ้นส่วนพลาสติก

ส่วนที่ยุ่งยาก? การใช้งานแต่ละครั้งใช้เวลาเพียง 100 ถึง 300 มิลลิวินาที ซึ่งน้อยกว่าการกระพริบตา และปริมาตรตัวทำละลายมีตั้งแต่ 0.01 ถึง 0.75 มิลลิลิตร ที่ความดันประมาณ 20 ปอนด์ต่อตารางนิ้ว คำถามง่ายๆ คือ เครื่องวัดอัตราการไหลใด ๆ จะสามารถ "มองเห็น" และวัดสิ่งที่เกิดขึ้นอย่างรวดเร็วเช่นนี้ได้จริงหรือ?

เหตุใดสิ่งนี้จึงเป็นความท้าทาย

MEK เป็นตัวทำละลายที่ระเหยง่ายซึ่งต้องใช้ความระมัดระวังในการวัดปริมาณเล็กน้อยในช่วงเวลาสั้นๆ เป็นเรื่องยากอยู่แล้ว แต่การทำได้อย่างน่าเชื่อถือและซ้ำๆ ในกระบวนการอัตโนมัตินั้นยากยิ่งกว่า

เครื่องวัดอัตราการไหลแบบดั้งเดิมส่วนใหญ่ไม่ได้ถูกสร้างมาเพื่อจุดประสงค์นี้ พวกมันอาจตอบสนองช้าเกินไป ต้องใช้อัตราการไหลที่มากขึ้นเพื่อให้ได้ความแม่นยำ หรือไม่สามารถรับมือกับตัวทำละลายอย่าง MEK ได้ดีนัก สำหรับลูกค้าของเรา การคาดเดาไม่ใช่ทางเลือก พวกเขาต้องการความแน่นอนในทุกๆ รอบ

เหตุใดเราจึงเลือกเครื่องวัดอัตราการไหลของมวล Coriolis

นี่คือจุดเด่นของเครื่องวัดอัตราการไหลของมวลแบบ Coriolis สมัยใหม่ ต่างจากเครื่องวัดแบบกลไกที่มีเฟืองหรือลูกสูบ เครื่องวัด Coriolis วัดอัตราการไหลของมวลโดยตรงโดยใช้ปรากฏการณ์ Coriolis ซึ่งหมายความว่าเครื่องวัดนี้ไม่สนใจความดัน อุณหภูมิ หรือความหนืดของของเหลว แต่วัดเพียงมวลจริงที่ไหลผ่านเท่านั้น

ที่สำคัญยิ่งกว่านั้น เทคโนโลยี Coriolis ล่าสุดมีการตอบสนองที่รวดเร็วอย่างเหลือเชื่อ บางรุ่นสามารถตรวจจับการเปลี่ยนแปลงของอัตราการไหลได้ภายในเวลาเพียงไม่กี่มิลลิวินาที สำหรับลูกค้าของเรา เราเลือกใช้ เครื่องวัดอัตราการไหลมวลไมโคร Coriolis รุ่น SH-CMF-FE ซึ่งมีเวลาตอบสนองน้อยกว่า 0.1 วินาทีในโหมดมิเตอร์วัดอัตราการไหล และน้อยกว่า 0.2 วินาทีในโหมดควบคุมอัตราการไหล ซึ่งเร็วพอที่จะบันทึกค่า MEK ที่เกิดขึ้นในช่วงเวลา 100–300 มิลลิวินาทีได้อย่างง่ายดาย

อะไรทำให้สิ่งนี้ทำงาน

นี่คือเหตุผลว่าทำไมโซลูชัน Coriolis จึงเหมาะสมอย่างยิ่ง:
• ตอบสนองทันที – ตรวจจับการเปลี่ยนแปลงการไหลได้เกือบจะทันที
• แม่นยำกับตัวทำละลาย – ความแม่นยำ ±0.25% แม้กับของเหลวระเหยง่าย เช่น MEK
• ทนทานต่อสารเคมี – ชิ้นส่วนสแตนเลส 316L ทนทานต่อ MEK
• ช่วงกว้าง – รองรับอัตราการไหลทั้งขนาดเล็กมากและขนาดใหญ่ อัตราส่วนการลดอัตราการไหลสำหรับเครื่องวัดอัตราการไหลแบบ Coriolis สูงถึง 100:1
• ออกแบบมาให้ทนทานต่อแรงดันสูงกว่า 20 psi
ซึ่งหมายความว่าลูกค้าของเราสามารถวัดปริมาณตัวทำละลายที่จ่ายออกไปในแต่ละช็อตได้อย่างแม่นยำในที่สุด โดยใช้เวลาเพียงเสี้ยววินาที

ทำไมมิเตอร์อื่นถึงไม่เพียงพอ

เรามองหาทางเลือกอื่นด้วยเช่นกัน แต่ทั้งหมดก็มีข้อเสีย:

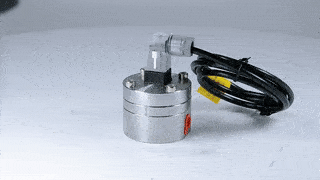

• มิเตอร์แบบปริมาตรบวก (เช่น เฟืองวงรี): แม่นยำสำหรับการไหลคงที่ แต่ชิ้นส่วนที่เคลื่อนไหวของมิเตอร์ไม่สามารถรับมือกับการไหลแบบมิลลิวินาทีได้ นอกจากนี้ยังเพิ่มแรงดันตกคร่อม และ MEK อาจส่งผลเสียต่อซีล

• เซ็นเซอร์วัดปริมาตรอื่นๆ เช่น เครื่องวัดอัตราการไหลของกังหัน เซ็นเซอร์ วัดความดันต่าง หรือเซ็นเซอร์วัดความร้อน ล้วนทำงานได้ดีในแอปพลิเคชั่นที่ช้า แต่เซ็นเซอร์เหล่านี้ไม่มีความเร็วในการตอบสนองที่จำเป็นในกรณีนี้

โดยสรุปแล้ว Coriolis เป็นเทคโนโลยีเดียวเท่านั้นที่สามารถตอบสนองความต้องการดังกล่าวได้

ภาพรวมที่ใหญ่กว่า

โครงการนี้เป็นตัวอย่างที่ดีของการเปลี่ยนแปลงของระบบอัตโนมัติสำหรับการประกอบชิ้นส่วน ปัจจุบันรอบการจ่ายยาถูกวัดเป็นมิลลิวินาที ปริมาตรถูกวัดเป็นเศษส่วนของมิลลิลิตร และข้อกำหนดด้านคุณภาพก็เข้มงวดยิ่งขึ้นกว่าที่เคย มาตรวัดอัตราการไหลในระบบเหล่านี้ไม่ได้เป็นเพียงแค่ "อุปกรณ์วัด" อีกต่อไป แต่เป็นส่วนหนึ่งของวงจรควบคุมแบบเรียลไทม์ที่รับประกันคุณภาพผลิตภัณฑ์ให้คงที่

มองไปข้างหน้า

ในขณะที่สายการผลิตมีการพัฒนาอย่างรวดเร็วขึ้นเรื่อยๆ ความต้องการการวัดอัตราการไหลแบบมิลลิวินาทีก็จะยิ่งเพิ่มมากขึ้น สิ่งที่เคย “ดีที่จะมี” กำลังกลายเป็นสิ่งที่จำเป็นอย่างรวดเร็ว ความสำเร็จของลูกค้าที่ใช้เครื่องวัดโคริโอลิส SH-CMF-FE แสดงให้เห็นว่าการวัดค่าที่เชื่อถือได้ไม่เพียงแต่เป็นไปได้ แต่ยังใช้งานได้จริงในการใช้งานที่รวดเร็วเป็นพิเศษเหล่านี้

บทสรุป

การวัด MEK 0.01 มล. ภายใน 100 มิลลิวินาทีอาจฟังดูแทบจะเป็นไปไม่ได้ แต่ด้วยเทคโนโลยีที่เหมาะสม ไม่ใช่เรื่องง่ายเลย ด้วยการพัฒนาที่ก้าวข้ามเครื่องวัดอัตราการไหลแบบเดิม และการใช้โซลูชัน Coriolis ที่ตอบสนองรวดเร็ว ลูกค้าของเราจึงสามารถควบคุมกระบวนการจ่ายได้อย่างแม่นยำและเชื่อถือได้

นี่ไม่ใช่แค่โครงการเดียว แต่มันคือมุมมองสู่อนาคตของการผลิต ที่มิลลิวินาทีมีความสำคัญ และมาตรวัดการไหลขั้นสูงสร้างความแตกต่างระหว่าง "ดีพอ" กับ "ยอดเยี่ยมอย่างแท้จริง"

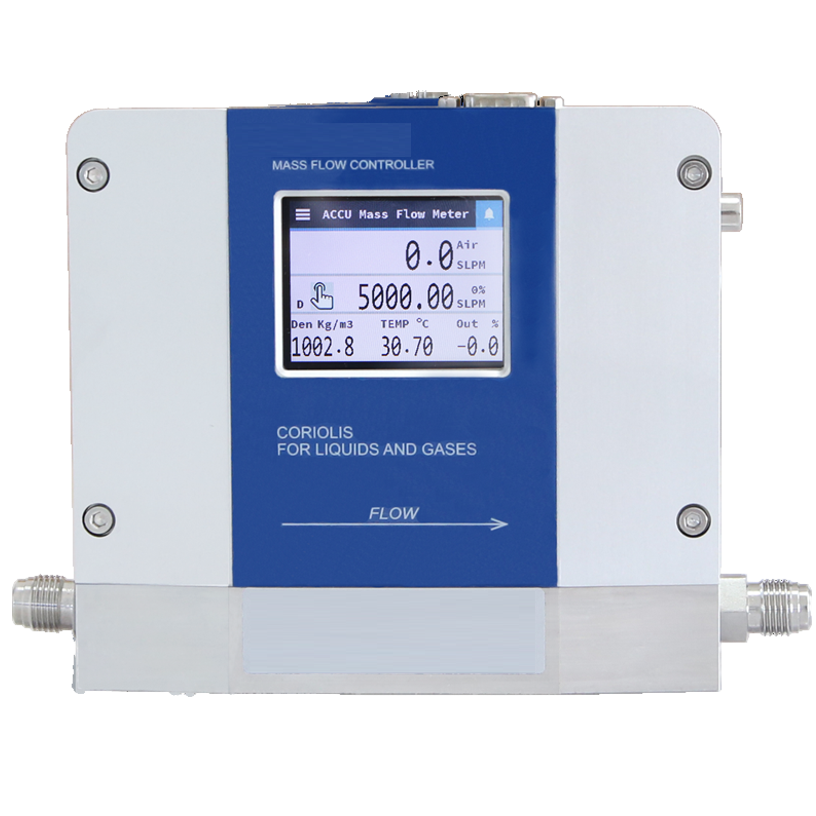

ด้านล่างนี้เป็นภาพระยะใกล้ของเครื่องวัดอัตราการไหลไมโครโคริโอลิสของเรา
