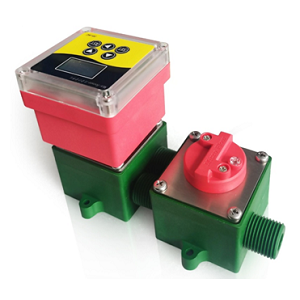

เครื่องวัดอัตราการไหลซีรีส์ LC-MPN ที่มีชิ้นส่วนที่เปียกน้ำทำจาก PP หรือ PVDF สำหรับการวัดของเหลวที่กัดกร่อน สามารถตรวจจับอัตราการไหลขั้นต่ำ 13 มล./นาที เครื่องวัดอัตราการไหลซีรีส์ LC-MPN ใช้ได้กับเครื่อง วัดอัตราการไหลกรดซัลฟิวริก เครื่องวัดอัตราการไหลกรดไฮโดรคลอริก เครื่องวัดอัตราการไหลกรดไนตริก และเครื่องวัดอัตราการไหลกรดไฮโปคลอรัส

หลักการทำงาน

เมื่อของเหลวที่กัดกร่อนเข้ามาทางทางเข้าของ เซ็นเซอร์การไหลขนาดเล็ก ของเหลวจะไหลไปที่เซ็นเซอร์และสร้างสัญญาณที่เป็นสัดส่วนกับอัตราการไหล เซ็นเซอร์แม่เหล็กจะตรวจจับจำนวนรอบการหมุนภายในห้องและส่งสัญญาณพัลส์คลื่นสี่เหลี่ยม มิเตอร์วัดการไหลขนาดเล็กสำหรับกรด มีโครงสร้างที่เรียบง่าย ความทนทานสูง การทำงานที่เสถียรในสภาวะการไหลต่ำ และความสามารถในการทำซ้ำที่ยอดเยี่ยม

คุณสมบัติ

ความสามารถในการทำซ้ำได้ดีเยี่ยม
ดีที่สุดสำหรับการควบคุมแบตช์
ชิ้นส่วนที่เปียกต่าง ๆ ของวัสดุเซ็นเซอร์การไหลสำหรับของเหลวที่กัดกร่อน
เหมาะสำหรับสารเคมีที่มีอัตราการไหลต่ำและของเหลวที่กัดกร่อน เป็น เครื่องวัดอัตราการไหลทางเคมี

ค่าสัมประสิทธิ์การไหลสำหรับเครื่องวัดอัตราการไหลแบบไหลต่ำ

Model	K factor	Starting flow	Flow range (ml/min)	Remark
LC-MPN-10	6.500	293	750-15000	conventional
LC-MPN-8	4.400	198	500-10000	Non-standard
LC-MPN-7	3.600	162	400-8000	conventional
LC-MPN-6	2.700	122	300-6000	Non-standard
LC-MPN-5	2.400	108	250-5000	conventional
LC-MPN-4	1.80	81	200-4000	Non-standard
LC-MPN-3	1.27	57	150-3000	Non-standard
LC-MPN-2	0.810	36	100-2000	conventional
LC-MPN-1	0.385	17	50-1000	conventional
LC-MPN-0.8	0.288	13	40-800	Non-standard
LC-MPN-0.5	0.250	11	30-600	conventional
LC-MPN-0.4	0.166	7	20-400	Non-standard
LC-MPN-0.3	0.148	7	15-300	conventional

• LC-MPN-XX-PP หมายถึง เส้นผ่านศูนย์กลางทางเข้า XX มม. วัสดุเป็น PP
• LC-MPN-XX-PVDF หมายถึง เส้นผ่านศูนย์กลางทางเข้า XX มม. วัสดุเป็น PVDF
• ความต้านทานแรงดัน: 10บาร์
• แหวนซีล: ยางไนไตรล์/ยางฟลูออรีน/PTFE
• การเชื่อมต่อ: เกลียวตัวผู้ G1/2;
• ความแม่นยำ: ± 2% ของการอ่านค่า
• เลือกเซ็นเซอร์ตามของเหลวที่วัดได้แตกต่างกัน หลังจากยืนยัน ความต้านทานการกัดกร่อนของวัสดุหลักของส่วนที่เปียกแล้ว

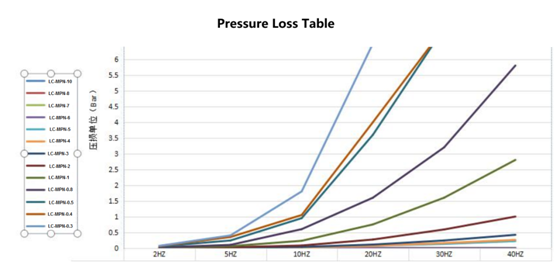

การสูญเสียความดัน

SCP@TB_1.ซีซี

หมายเหตุ: สำหรับขนาดที่สูงกว่า LC-MPN-5 การสูญเสียแรงดันจะเป็นศูนย์

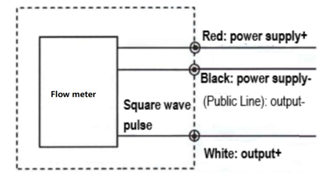

การเดินสายมิเตอร์วัดอัตราการไหลแบบไหลต่ำ

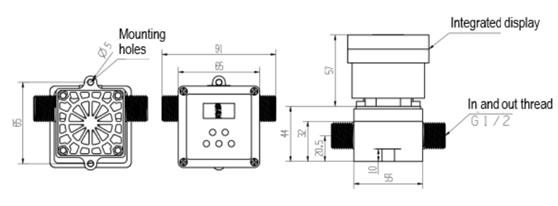

ขนาดเครื่องวัดอัตราการไหลแบบไหลต่ำ

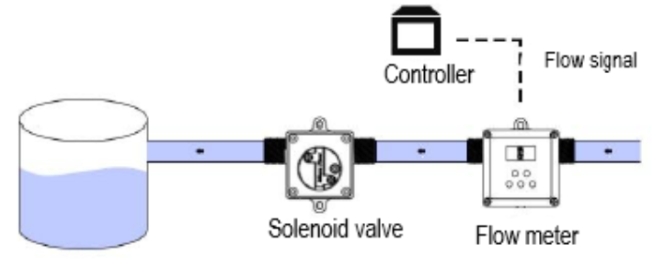

การใช้งาน 1: การควบคุมแบตช์ด้วยเครื่องวัดอัตราการไหลต่ำสำหรับน้ำประปาและน้ำบน

มาตรวัดอัตราการไหลต่ำ เมื่อใช้ร่วมกับโซลินอยด์วาล์ว PLC หรือตัวควบคุมแบบแบตช์ จะทำให้สามารถควบคุมปริมาณน้ำประปาและน้ำบนได้อย่างแม่นยำ มาตรวัดอัตราการไหลจะวัดอัตราการไหลของน้ำต่ำอย่างต่อเนื่อง โดยส่งข้อมูลไปยังตัวควบคุม ซึ่งจะควบคุมโซลินอยด์วาล์วเพื่อให้แน่ใจว่าจ่ายน้ำได้อย่างแม่นยำ เมื่อถึงปริมาณที่ตั้งไว้ ระบบจะหยุดการไหลโดยอัตโนมัติ เพื่อให้แน่ใจว่าน้ำจะสม่ำเสมอ
โซลูชันนี้เหมาะอย่างยิ่งสำหรับอุตสาหกรรมที่ต้องการการจ่ายน้ำที่แม่นยำ เช่น การผลิตอาหาร ห้องปฏิบัติการ และยา ขนาดกะทัดรัดและความแม่นยำสูงของเครื่องวัดอัตราการไหลขนาดเล็กทำให้เหมาะสำหรับการใช้งานวัดอัตราการไหลต่ำ ช่วยเพิ่มประสิทธิภาพและลดของเสีย

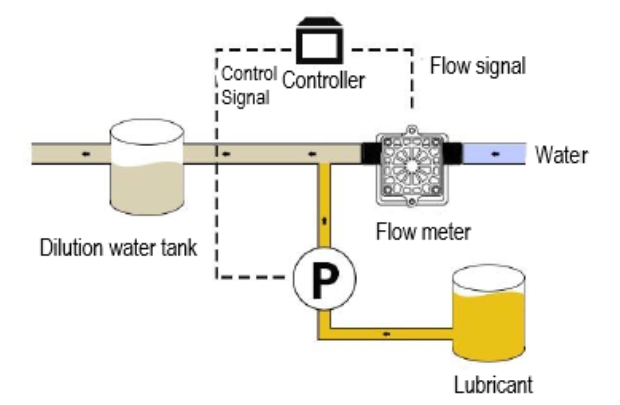

การประยุกต์ใช้ 2: การฉีดของเหลวในข้อตามสัดส่วนด้วยเครื่องวัดอัตราการไหลแบบไมโคร

มาตรวัดอัตราการไหลขนาดเล็กที่ใช้ร่วมกับปั๊มและตัวควบคุมอัตราการไหล ช่วยให้สามารถฉีดของเหลวในข้อได้อย่างแม่นยำตามสัดส่วน โดยวัดและควบคุมอัตราการไหลได้อย่างแม่นยำ ระบบนี้ช่วยให้มั่นใจได้ว่าของเหลวหล่อลื่นจะเจือจางอย่างถูกต้องสำหรับสายการผลิต ช่วยเพิ่มประสิทธิภาพการทำงานและลดของเสีย ด้วยความแม่นยำและเสถียรภาพสูง มาตรวัดอัตราการไหลขนาดเล็ก จึงสามารถผสมของเหลวได้อย่างสม่ำเสมอ จึงเหมาะอย่างยิ่งสำหรับกระบวนการหล่อลื่นอัตโนมัติในงานอุตสาหกรรม
