เครื่องวัดอัตราการไหลแบบอุลตราโซนิคสำหรับท่อที่เติมน้ำบางส่วน

เครื่องวัดอัตราการไหลแบบอุลตราโซนิคสำหรับท่อที่เติมน้ำบางส่วน

Related Products

เครื่องวัดอัตราการไหลในช่องเปิดอัลตราโซนิกแบบโดปเลอร์เป็นอุปกรณ์ที่ใช้ในการวัดอัตราการไหลของท่อหรือช่องที่เติมไม่เต็ม

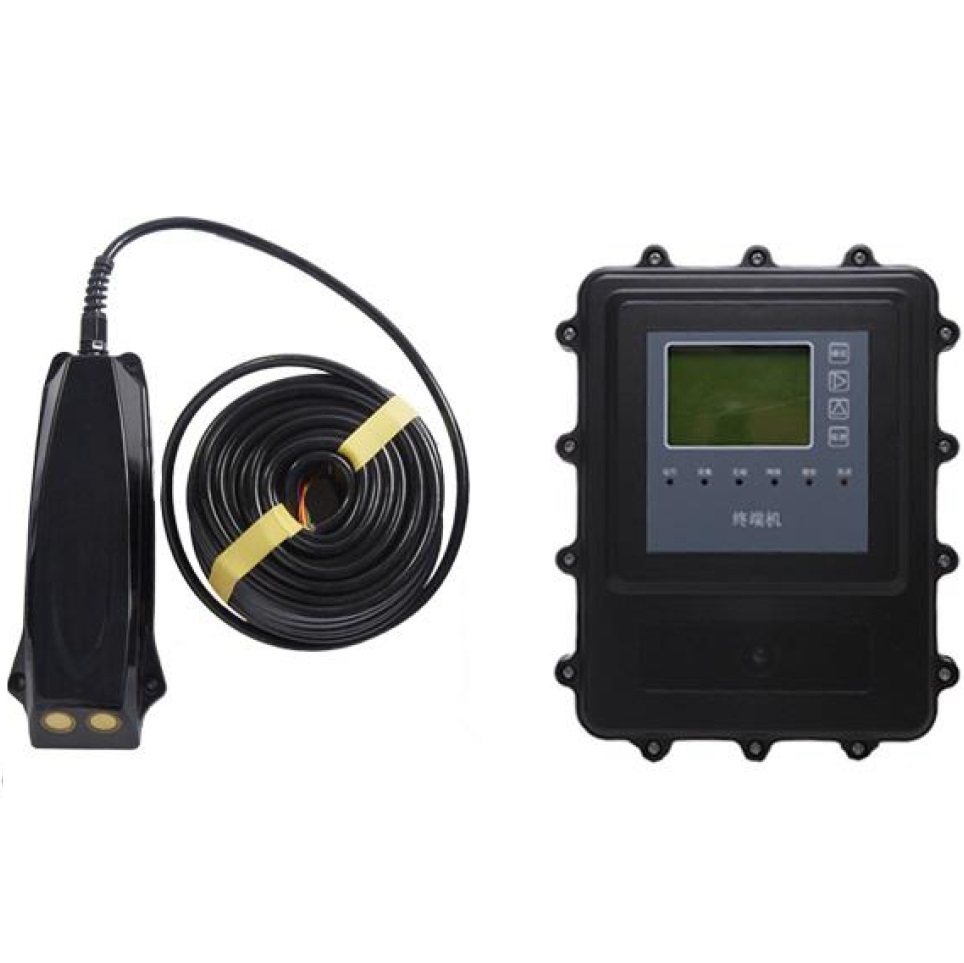

หลักการของเครื่องวัดอัตราการไหลแบบอัลตราโซนิกในท่อที่เติมน้ำบางส่วนรุ่น SLH-OP

การวัดค่า Doppler shift ที่เกิดจากการสะท้อนของลำแสงอัลตราโซนิกจากวัสดุสะท้อนแสง เช่น อนุภาคของแข็งหรือฟองอากาศที่พาไปในของเหลวที่ไหล หรือความปั่นป่วนของของเหลวเอง ช่วยให้คำนวณความเร็วการไหลได้ การใช้ความเร็วของเสียงผ่านอากาศทำให้สามารถกำหนดระยะห่างจากเซ็นเซอร์ถึงระดับของเหลวได้ จากนั้นจึงสามารถคำนวณการไหลผ่านช่องทางโดยอิงจากการวัดระดับ โดยผู้ใช้ป้อนคุณสมบัติของช่องทางเข้าไป อุปกรณ์จะคำนวณอัตราการไหลโดยอิงจากความเร็วการไหลเฉลี่ย ความลึกของน้ำ และอุณหภูมิของน้ำ นอกจากนี้ อุปกรณ์ยังสามารถแสดงอัตราการไหลตามหน้าตัดได้อีกด้วย

อุณหภูมิของน้ำจะวัดโดยใช้หัววัดอุณหภูมิซึ่งวางอยู่บนเครื่องมือและต้องจุ่มลงในน้ำเป็นเวลาหนึ่งช่วงเพื่อให้สะท้อนอุณหภูมิของน้ำที่แท้จริง การดำเนินการนี้ทำเพื่อปรับเทียบความเร็วของคลื่นอัลตราโซนิกในน้ำและแก้ไขค่าระดับน้ำที่วัดโดยเซ็นเซอร์แรงดัน วัดความลึกของน้ำโดยใช้เซ็นเซอร์แรงดันความแม่นยำสูงซึ่งวางอยู่ด้านล่างของเครื่องมือโดยให้ส่วนตรวจจับสัมผัสกับน้ำโดยตรง

ข้อดีของเครื่องวัดอัตราการไหลแบบอัลตราโซนิกในท่อที่เติมน้ำบางส่วนรุ่น SLH-OP

  • ไม่มีการสูญเสียหัว ไม่ต้องสร้างช่องทางหรือเขื่อน
  • ไม่จำเป็นต้องปรับเทียบความสัมพันธ์ระหว่างระดับน้ำกับการไหล เหมาะอย่างยิ่งสำหรับช่องการไหลช้าซึ่งไม่สามารถใช้การวัดระดับน้ำได้ ไม่จำเป็นต้องมีการก่อสร้างทางวิศวกรรม ไม่มีค่าใช้จ่ายทางวิศวกรรม ติดตั้งได้อย่างรวดเร็วและง่ายดายโดยไม่จำเป็นต้องหยุดการไหล
  • หัววัดของเครื่องมือติดตั้งโดยตรงบนตัวยึดแบบถอดได้และเรียบง่ายที่ยึดกับผนังช่อง และเชื่อมต่อกับเทอร์มินัลควบคุมผ่านสายเคเบิลสื่อสาร
  • กินไฟต่ำ สามารถทำงานต่อเนื่องภาคสนามได้ โดยไม่ต้องใช้แหล่งจ่ายไฟภายนอก
  • เทอร์มินัลควบคุมมาพร้อมกับแบตเตอรี่ในตัวขนาดเล็กที่สามารถทำงานได้ต่อเนื่อง 2 เดือน และยังคงทำงานต่อไปได้หลังจากชาร์จหรือเปลี่ยนแบตเตอรี่สำรอง นอกจากนี้ยังสามารถเชื่อมต่อกับแบตเตอรี่ขนาดใหญ่หรือไฟฟ้าในครัวเรือนได้อีกด้วย
  • การแสดงผลและจัดเก็บข้อมูลในสถานที่ โดยสามารถจัดเก็บข้อมูลได้นานถึง 6 เดือน ข้อมูลที่วัดล่าสุดจะแสดงโดยอัตโนมัติในสถานที่ และสามารถเรียกดูข้อมูลย้อนหลังได้โดยใช้ปุ่มควบคุมการแสดงผลบนเครื่อง ข้อมูลจากการวัดที่วัดทุกๆ 10 นาทีสามารถจัดเก็บได้นานถึง 6 เดือน


ข้อมูลทางเทคนิค

Velocity

Range

21 mm/s~5000 mm/s

Accuracy

± 1% of measured velocity

Resolution Ratio

1 mm/s

Temperature

Operation Temperature

0 °C~ 60°C

Resolution

0.2 °C

Level

Range

0~10m

Resolution

1 mm

Accuracy

± 0.5 % of measured level

Flow Rate

Accuracy

± 2 % of measured flow

Power supply

12V DC or 220V AC

Communication

RS 232,RS485 ,4-20mA

Protocol

MODBUS

Data Storage

Data is collected every 10 minutes and can store data for over 6 months. Even in the event of a power outage, this data will not be lost for a long time.

Operation Temperature

0 °C~ 60°C

Housing Material

PC or PVC plastic

Protection Level

IP68

Reliable

MTBF25000h

Size

230×90×37 mm (probe) and 257×179×70 mm (terminal).

Standard communication cable length is 10m, extendable up to 1000m.

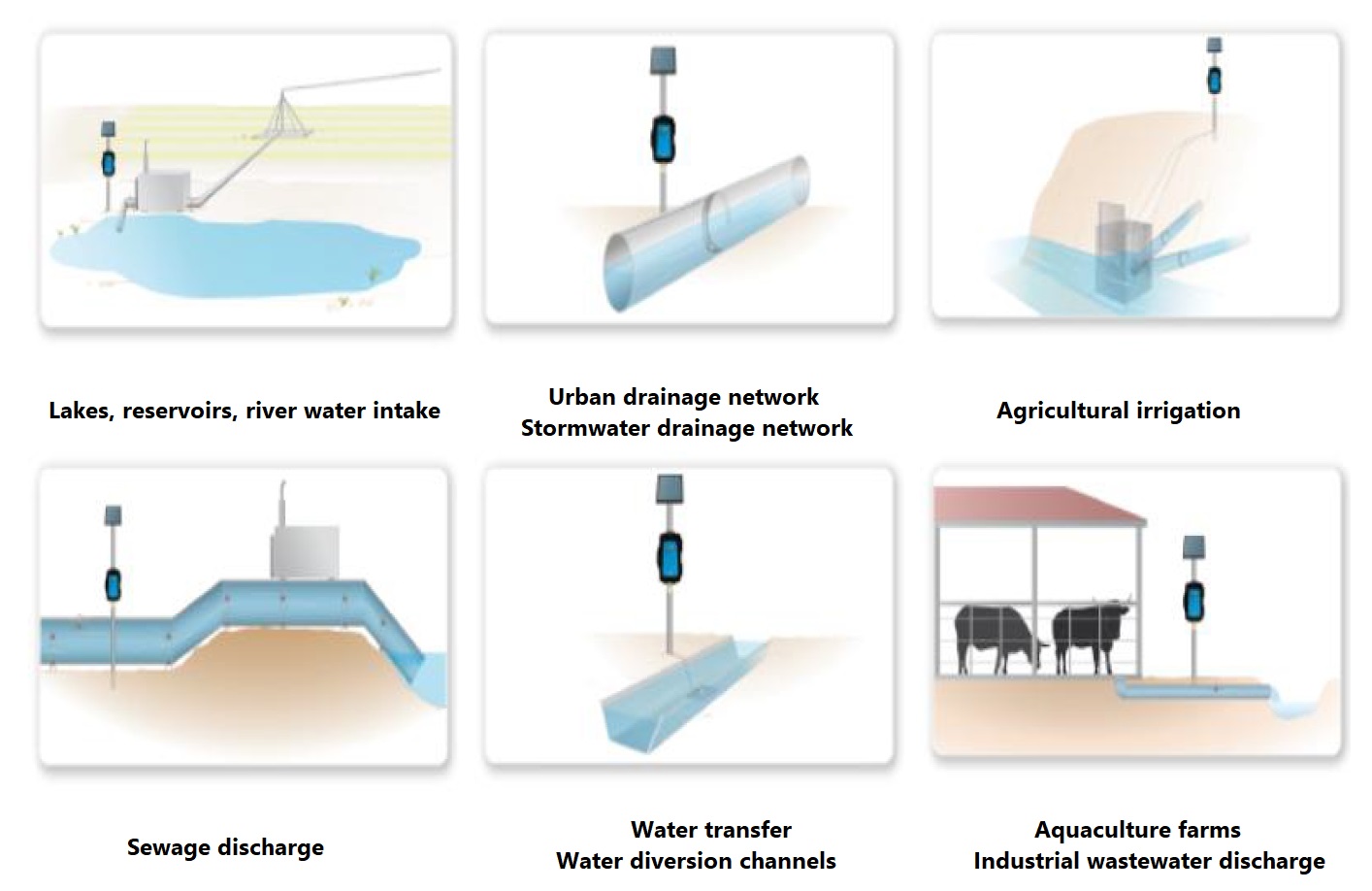

แอปพลิเคชั่น

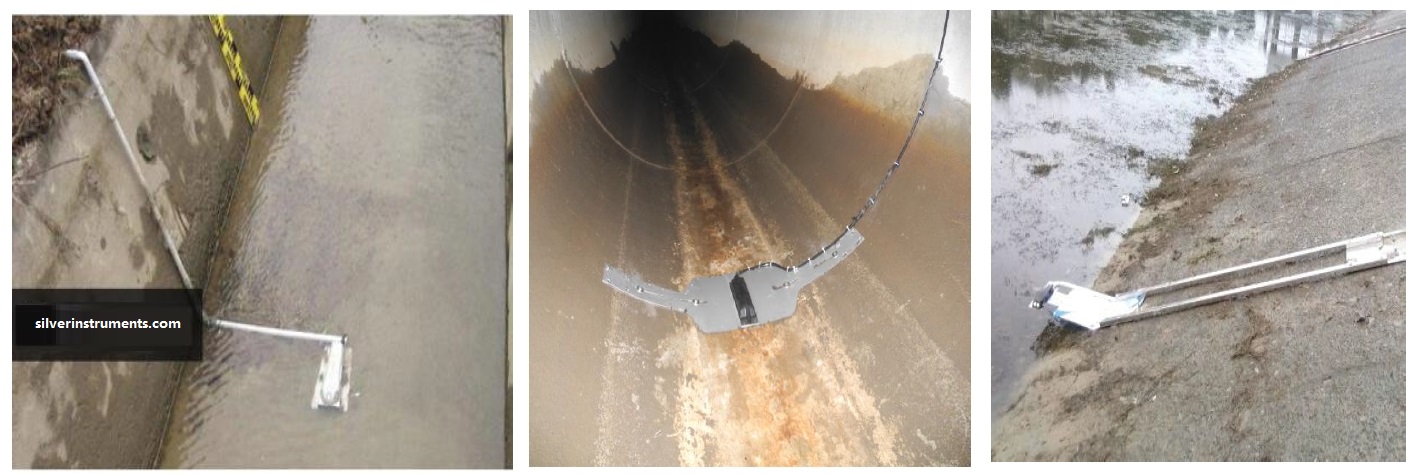

ภาพสถานที่
