แคลมป์มิเตอร์วัดการไหลของน้ำแบบอัลตราโซนิก

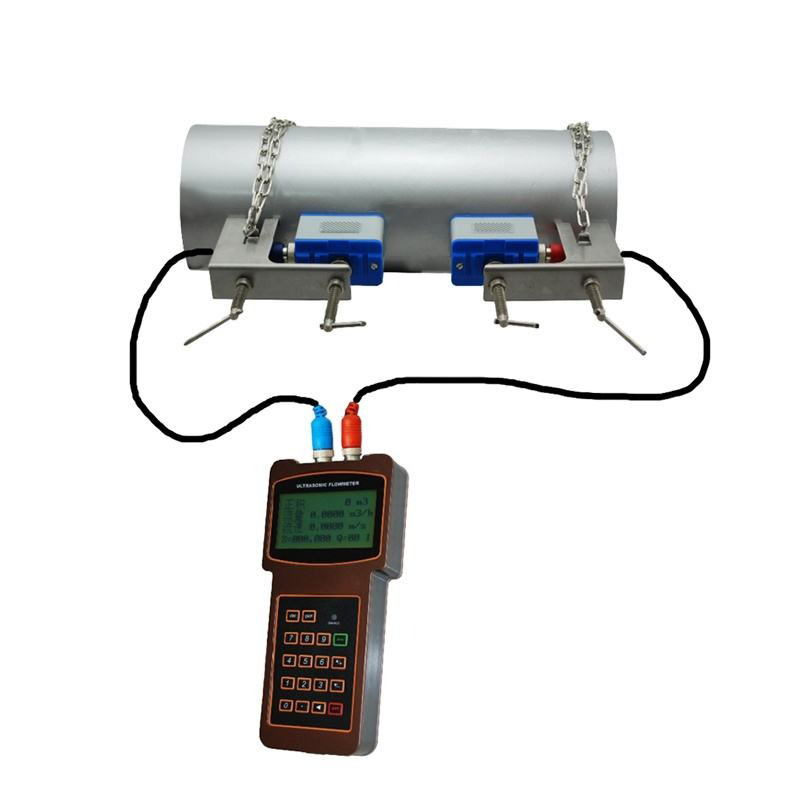

ภาพรวมของเครื่องวัดอัตราการไหลของน้ำแบบอัลตราโซนิคชนิดหนีบ

เครื่องวัดอัตราการไหลแบบอัลตราโซนิคทำงานโดยอาศัยหลักการวัดความแตกต่างของเวลาคลื่นอัลตราโซนิค ซึ่งคำนวณอัตราการไหลโดยการวัดความแตกต่างของเวลาในการแพร่กระจายของสัญญาณอัลตราโซนิคในส่วนต้นน้ำและปลายน้ำของท่อ เราจึงเรียกมันว่าเครื่องวัดอัตราการไหลแบบวัดเวลาการส่งผ่าน เนื่องจากไม่มีชิ้นส่วนเคลื่อนที่ในท่อ จึงมีการสูญเสียแรงดันต่ำและมีความแม่นยำสูง เครื่องวัดอัตราการไหลแบบอัลตราโซนิคส่วนใหญ่ใช้ในการวัดน้ำสะอาด น้ำบริสุทธิ์ น้ำประปา น้ำดื่ม น้ำใช้ น้ำ RO เป็นต้น วิธีการติดตั้งหัววัดอัตราการไหลแบบอัลตราโซนิคหลักๆ คือการติดตั้งแบบหนีบ ซื้อจากเรา - ผู้ผลิตเครื่องวัดอัตราการไหลแบบอัลตราโซนิคแบบหนีบ

คุณสมบัติของเครื่องวัดอัตราการไหลของน้ำแบบอัลตราโซนิคชนิดหนีบ

• วิธีการวัดแบบไม่รบกวนด้วยหัววัดแบบหนีบ ขนาดเล็ก น้ำหนักเบา พกพาสะดวก
• หัววัดแบบหนีบติดตั้งง่าย เหมาะสำหรับการวัดตัวกลางนำเสียงในท่อขนาดต่างๆ โดยเฉพาะอย่างยิ่งเหมาะสำหรับการวัดท่อขนาดใหญ่
• ไม่จำเป็นต้องตัดท่อส่งระหว่างกระบวนการวัด และไม่จำเป็นต้องหยุดการผลิต เนื่องจากเป็นเครื่องวัดอัตราการไหลแบบไม่สัมผัส
• แบตเตอรี่แบบชาร์จไฟได้ในตัว สามารถใช้งานได้ต่อเนื่องนานกว่า 12 ชั่วโมง
• มีระบบบันทึกข้อมูลในตัวเพื่อจดจำปริมาณการไหลสะสมโดยอัตโนมัติในช่วง 64 วัน 64 เดือน และ 5 ปีที่ผ่านมา
• เครื่องวัดอัตราการไหลแบบดิจิทัลชนิดติดสายรัด พร้อมจอ LCD มีไฟพื้นหลัง แสดงอัตราการไหลทันที อัตราการไหลบวก อัตราการไหลลบ อัตราการไหลสะสมคงที่ อัตราการไหล เวลา อินพุตแบบอนาล็อก และข้อมูลอื่นๆ เป็นภาษาอังกฤษ

ข้อกำหนดทางเทคนิคสำหรับเครื่องวัดอัตราการไหลของน้ำแบบอัลตราโซนิคชนิดหนีบ

• ท่อส่งน้ำมีให้เลือกหลายขนาด: DN32 (1.25 นิ้ว) ถึง DN6000 (236 นิ้ว)
• แหล่งจ่ายไฟ: แบตเตอรี่แบบชาร์จไฟได้ หรือไฟ DC 24 โวลต์ หรือไฟ AC 220 โวลต์
• สามารถติดตั้งแบบถาวรหรือแบบพกพาได้ด้วยการหนีบ เครื่องวัดอัตราการไหลของน้ำ
• แหล่งจ่ายไฟที่ใช้งาน: 90-230VAC (ใช้งานต่อเนื่องได้ 12 ชั่วโมงหลังจากชาร์จเต็มแล้ว)
• ความแม่นยำ: ค่าที่แสดง ±1% อัตราการไหลมากกว่า 1 เมตร/วินาที
• หน่วยวัดการไหลของน้ำ: เมตร, ฟุต, ลูกบาศก์เมตร, ลิตร, ลูกบาศก์ฟุต, แกลลอนสหรัฐ (GPM)
• วัสดุที่ใช้ทำท่อได้: เหล็กกล้าคาร์บอน, สแตนเลส 304, เหล็กหล่อ, ทองแดง, PVC, อลูมิเนียม, เหล็กผสมแก้ว และท่อที่มีตัวกลางเป็นเนื้อเดียวกันอื่นๆ
• เครื่องวัดอัตราการไหลแบบหนีบพร้อมระบบบันทึกข้อมูล: เครื่องบันทึกข้อมูลในตัวสามารถจัดเก็บข้อมูลได้ 2000 แถว
• อุณหภูมิน้ำ: มาตรฐาน -30~90°C, เครื่องส่งสัญญาณการไหลของน้ำแบบอัลตราโซนิคอุณหภูมิสูง สามารถใช้งานได้ที่อุณหภูมิ -30~150°C
• ความชื้นในการทำงาน: ตัวเครื่อง 85%; ระดับการป้องกันเซ็นเซอร์: IP67
• วิธีการสื่อสาร: RS485
• เอาต์พุต: ตัวเลือกแบบไม่มีเอาต์พุต หรือเอาต์พุต 4-20mA
• ประเภทของเครื่องส่งสัญญาณวัดอัตราการไหลแบบอัลตราโซนิคที่มีให้เลือก: แบบพกพา, แบบติดผนัง, แบบติดตั้งบนแผงควบคุม, และแบบมือถือ

นี่คือวิดีโอแสดงวิธีการติดตั้งแคลมป์ออนทรานสดิวเซอร์สำหรับเครื่องวัดการไหลแบบอัลตราโซนิค
