เครื่องวัดอัตราการไหลความดันแตกต่าง

เครื่องวัดอัตราการไหลแบบ DP หรือที่รู้จักกันในชื่อเครื่องวัดอัตราการไหลแบบความดันแตกต่าง ใช้สำหรับวัดอัตราการไหลของของเหลวในท่ออย่างแม่นยำ อุปกรณ์เหล่านี้ใช้สมการของเบอร์นูลลีในการวัด จะมีการรัดท่อทำให้เกิดแรงดันตกคร่อมเครื่องวัดอัตราการไหล แรงดันตกคร่อมจะสูงขึ้นเมื่ออัตราการไหลของของเหลวเพิ่มขึ้น แรงดันปลายน้ำและต้นน้ำของเครื่องวัดอัตราการไหลจะถูกส่งไปยังเครื่องส่งสัญญาณโดยวิธีการเดินท่อแบบอิมพัลส์ เครื่องส่งสัญญาณจะวัดแรงดันต่างเพื่อระบุอัตราการไหลของของเหลว เครื่องวัดอัตราการไหลประมาณ 25% ที่ใช้ทั่วโลกใช้เทคโนโลยีนี้ นี่คือเครื่องวัดอัตราการไหลแบบความดันแตกต่างหลากหลายประเภทที่คุณสามารถพบได้ในปัจจุบัน

เครื่องวัดอัตราการไหลแบบเวนทูรี

ด้วยเหตุผลสองประการ ได้แก่ ความน่าเชื่อถือและความเรียบง่าย ทำให้มิเตอร์วัดอัตราการไหลแบบเวนทูรีเป็นตัวเลือกที่ดีที่สุดสำหรับการใช้งานที่มีการลดความดันต่ำลงหรืออัตราส่วนการไหลลงที่สูงขึ้น อัตราการไหลนี้วัดโดยการลดพื้นที่หน้าตัดของการไหลในเส้นทางการไหล ซึ่งส่งผลให้เกิดความแตกต่างของความดัน เนื่องจากไม่มีสิ่งแปลกปลอมสะสม มิเตอร์วัดอัตราการไหลแบบ DP ประเภทนี้จึงถูกนำไปใช้อย่างกว้างขวางในลำธารที่สกปรก

เครื่องวัดอัตราการไหลแบบกรวยวี

เพื่อสร้างพื้นที่วงกลมสำหรับการไหลของของไหล เครื่องวัดอัตราการไหลแบบกรวยรูปตัววี (V-Cone) ประกอบด้วยส่วนประกอบกรวยรูปตัววี (V-shape) ซึ่งอยู่ตรงกลางท่อ เมื่อเทียบกับเครื่องวัดอัตราการไหลแบบแรงดันชนิดอื่นๆ เครื่องวัดอัตราการไหลแบบกรวยรูปตัววีช่วยลดการสูญเสียแรงดันถาวรได้ ทั้งก่อนและหลังกรวยจะวัดแรงดันโดยใช้เครื่องส่งสัญญาณ DP คุณสามารถใช้เครื่องวัดนี้สำหรับการวัดไอน้ำ ของเหลว และก๊าซ

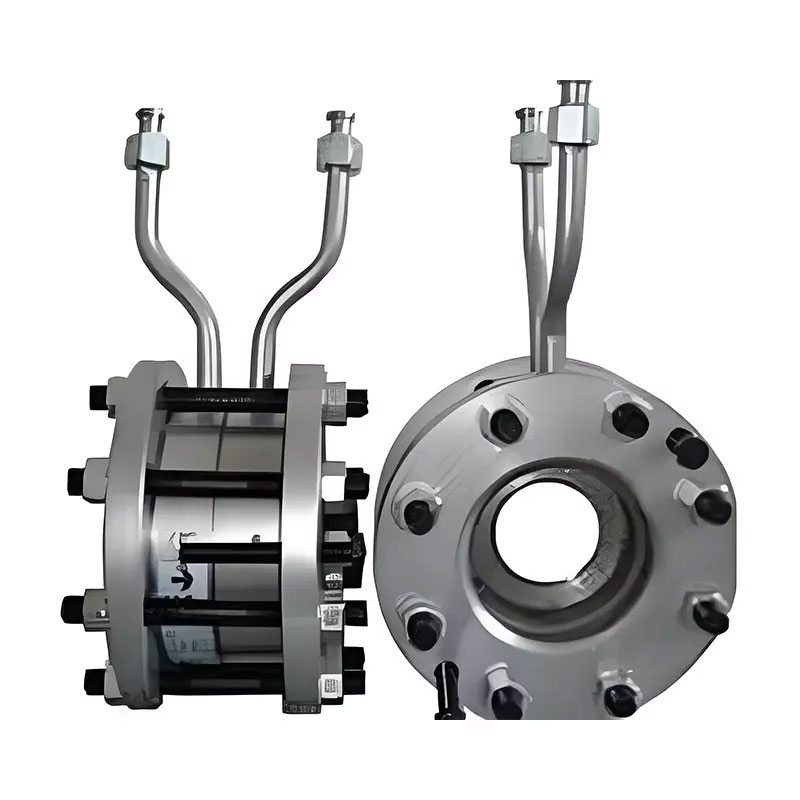

เครื่องวัดอัตราการไหลแบบแผ่นรูพรุน

เครื่องวัดอัตราการไหลแบบแผ่นออริฟิซ (orifice plate flow meter) มาพร้อมกับช่องระบายอากาศในแผ่นโลหะแบน การติดตั้งเครื่องวัดอัตราการไหลนี้ทำในแนวตั้งกับกระแสน้ำธรรมชาติ เครื่องวัดอัตราการไหลแบบออริฟิซจะวัดอัตราการไหลของของไหลในท่อกลมที่ถูกปิดกั้นบางส่วน โดยอาศัยความแตกต่างของแรงดันระหว่างด้านต้นน้ำและด้านปลายน้ำ เครื่องวัดอัตราการไหลแบบแผ่นออริฟิซใช้สำหรับวัดไอน้ำ ก๊าซ หรือของเหลว เนื่องจากเป็นอุปกรณ์ที่ใช้งานง่ายและราคาไม่แพง จึงสามารถนำไปใช้งานได้หลากหลาย

เครื่องวัดอัตราการไหลแบบท่อปิโตต์สถิต

ตามชื่อที่บ่งบอก เครื่องวัดอัตราการไหลเหล่านี้ประกอบด้วยท่อวงแหวนและท่อพิโตต์ พร้อมด้วยช่องความดันคงที่ อุปกรณ์นี้ใช้เครื่องส่งสัญญาณ DP เพื่อวัดความดันระหว่างสองช่อง สามารถใช้ของเหลวหรือก๊าซเพื่อวัดก๊าซหรือของเหลวได้

เครื่องวัดอัตราการไหลหัวฉีด

แม้ว่าหัวฉีดและออริฟิซจะมีระดับการสูญเสียแรงดันถาวรเท่ากัน แต่เครื่องวัดอัตราการไหลของหัวฉีดมีความสามารถพิเศษในการจัดการกับของเหลวที่มีฤทธิ์กัดกร่อนและสกปรก เครื่องวัดอัตราการไหลของหัวฉีดใช้เครื่องส่งสัญญาณ DP เพื่อวัดแรงดันระหว่างกระแสการไหลในท่อและหัวฉีด สามารถวัดก๊าซหรือของเหลวได้โดยใช้เครื่องวัดอัตราการไหลของหัวฉีด

เครื่องวัดอัตราการไหลแบบลิ่ม

เครื่องวัดอัตราการไหลแบบลิ่มมีประโยชน์อย่างมากในการวัดส่วนผสมกึ่งของเหลว เครื่องวัดนี้ประกอบด้วยอุปกรณ์รูปลิ่มและตั้งฉากกับอัตราการไหลที่ด้านบนของท่อ ส่วนล่างจะคงสภาพเดิม แรงดันที่เกิดขึ้นระหว่างด้านลิ่มจะถูกวัดโดยใช้เครื่องส่งสัญญาณ DP

เครื่องวัดอัตราการไหลแบบข้อศอก

แรงเหวี่ยงหนีศูนย์กลางถูกสร้างขึ้นที่ผนังด้านนอกและเส้นผ่านศูนย์กลางภายในของท่อโค้งงอเพื่อสร้างแรงดันที่แตกต่างกัน เครื่องวัดอัตราการไหลโค้งงอวัดแรงดันระหว่างผนังโดยใช้เครื่องส่งสัญญาณ DP คุณสามารถใช้เป็นเครื่องวัดอัตราการไหลของของเหลวหรือก๊าซได้

เครื่องวัดอัตราการไหลแบบสมดุล

เครื่องวัดอัตราการไหลแบบสมดุลเป็นแผ่นรูพรุนหลายรูชนิดหนึ่ง เครื่องวัดอัตราการไหลแบบแรงดันต่างกันชนิดนี้พัฒนาจากเครื่องวัดอัตราการไหลแบบรูพรุนแบบดั้งเดิม มีข้อดีที่ชัดเจน ได้แก่ ความแม่นยำสูง ความต้องการท่อตรงต่ำเมื่อติดตั้ง การสูญเสียแรงดันต่ำมาก อัตราส่วนการลดลงมาก เป็นตัวเลือกที่ดีสำหรับการวัดอัตราการไหลของของเหลวที่ มีอุณหภูมิสูง และแรงดันสูง

เครื่องวัดอัตราการไหลของแผ่นออริฟิสปรับสภาพ

นอกจากนี้ยังพัฒนาต่อยอดจากเครื่องวัดอัตราการไหลแบบแผ่นรูพรุนแบบดั้งเดิม โดยมีรูเท่าๆ กัน 4 รูแทนที่จะเป็นรูเดียว ไม่จำเป็นต้องมีท่อตรงที่เข้มงวดเมื่อติดตั้ง นอกจากนี้ยังมีความแม่นยำที่ดีกว่าเมื่อเปรียบเทียบกับเครื่องวัดอัตราการไหลแบบแผ่นรูพรุนแบบดั้งเดิม
