เครื่องวัดอัตราการไหลของรากของเหลว

Related Products

เครื่องวัดอัตราการไหลของมวลของเหลว - เครื่องวัดการไหลของโบลิทาร์

เครื่องวัดอัตราการไหลของโบลิทาร์ได้รับการยอมรับอย่างกว้างขวางว่าเป็นเครื่องวัดอัตราการไหลของของเหลวที่มีความแม่นยำและมีเทคโนโลยีสูงสุดในตลาดวันนี้ สามารถใช้ได้กับหลากหลายสถานที่อุตสาหกรรมและเทศบาล, TheCorio ...
เครื่องวัดอัตราการไหลแบบเฟืองเกลียว/เครื่องวัดอัตราการไหลแบบไบโรเตอร์

เครื่องวัดอัตราการไหลแบบปริมาตรคงที่
เฟืองเกลียวสองตัว
เสียงรบกวนต่ำและไม่มีการสั่นสะเทือน
ความแม่นยำสูง
สำหรับน้ำมันดิบ เชื้อเพลิง หรือของเหลวที่มีความหนืดสูง

1. การแนะนำผลิตภัณฑ์

เครื่องวัดอัตราการไหลแบบรากของเหลวซีรีส์ LL เป็นเครื่องวัดอัตราการไหลแบบปริมาตรเชิงบวก หรือบางครั้งเราเรียกว่า เครื่องวัดอัตราการไหลแบบโรตารีโลบ ด้วยการออกแบบผลิตภัณฑ์ที่ล้ำสมัย รูปลักษณ์ที่สวยงาม และโครงสร้างที่ลงตัว เครื่องวัดอัตราการไหลแบบรากของเหลวซีรีส์ LL จึงมีความแม่นยำสูง แม่นยำสูง และติดตั้งและใช้งานง่าย เครื่องวัดนี้ถูกนำไปใช้อย่างแพร่หลายในอุตสาหกรรมปิโตรเลียม พลังงานไฟฟ้า โลหะวิทยา การขนส่ง การป้องกันประเทศ และภาคส่วนอื่นๆ สำหรับการวัดค่าน้ำมันและการชำระราคาทางการค้า

1.1 หลักการทำงาน

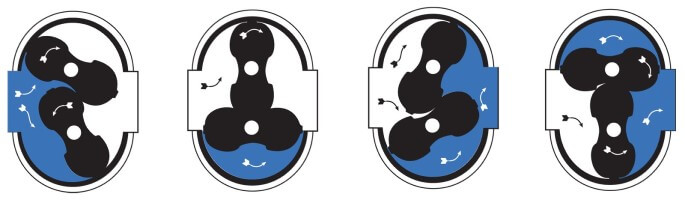

working principle of roots flow meter

เมื่อของเหลวที่วัดได้ไหลผ่านห้องวัด จะเกิดความแตกต่างของแรงดันที่ทางเข้าและทางออกของมาตรวัดการไหล และ Liquid Roots จะหมุนภายใต้แรงดันของความแตกต่างของแรงดันนี้ ขณะเดียวกัน Liquid Roots ทั้งสองจะรักษาการหมุนอย่างต่อเนื่องผ่านเฟืองขับคู่หนึ่งที่ติดตั้งอยู่บนเพลากลีบ เมื่อ Liquid Roots หมุน ของเหลวจะถูกระบายออกจากมาตรวัดการไหลผ่านห้องวัดอย่างต่อเนื่อง ปริมาตรของของเหลวที่ไหลผ่านแต่ละคู่จะเท่ากับสี่เท่าของปริมาตรของห้องวัด กลไกการลดและข้อต่อแบบปิดผนึกช่วยลดจำนวนรอบการหมุนและส่งผ่านไปยังตัวนับ ซึ่งแสดงถึงอัตราการไหลทันทีและอัตราการไหลสะสมของของเหลว

การติดตั้งเครื่องส่งสัญญาณในกลไกการนับจะสร้างมิเตอร์วัดอัตราการไหลร่วมกับเครื่องส่งสัญญาณ เมื่อใช้งานร่วมกับเครื่องมือแสดงผลหรือระบบไมโครคอมพิวเตอร์ จะสามารถวัดและควบคุมการส่งข้อมูลระยะไกล (เชิงปริมาณ เชิงสะสม เชิงทันที และฟังก์ชันอื่นๆ) โดยอัตโนมัติ สำหรับคำแนะนำการใช้งาน โปรดดูคู่มือการจำแนกประเภทเครื่องมือแสดงผล

1. 2. มาตรฐานและการรับรอง

Product Standard	JB/T9242-2015 (General Technical Specifications for Positive Displacement Flowmeters)
Explosion-proof Mark	Exd II CT6
Flange Standard	DN, ANSI, JIS
Protection Class	IP66

1.3 . พารามิเตอร์ทางเทคนิค

Accuracy Grades

0.5%, 0.3%, 0.2%

Ambient Temperature

-25°C to +60°C

Environmental Temperature

Electronic Counter (Standard): -25°C to +60°C

Mechanical Counter (Optional): -43°C to +60°C

วัสดุส่วนประกอบหลักและแรงดันที่กำหนด

Model	Shell, Front & Rear Cover	Cover Plate	Liquid Roots	Shaft	Bearing	Nominal Pressure (MPa)
LL-AL	Cast Iron	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	0.6, 1.0, 1.6
LL-EL	Cast Steel	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	DN80↓ 4.0 DN100↑ 2.5
LL-LL	Aluminum Alloy	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	0.6, 1.0, 1.6
*Note*	Special materials available upon request and can be customized for specific applications

หมายเหตุการใช้งาน:

• ซีรีส์ LL-AL: มาตรวัดอัตราการไหลที่ทำจากเหล็กหล่อใช้กันอย่างแพร่หลายสำหรับน้ำมันต่างๆ และของเหลวที่ไม่กัดกร่อน

• ซีรีส์ LL-EL: มาตรวัดอัตราการไหลเหล็กหล่อ เหมาะสำหรับของเหลวที่มีแรงดันสูงและความหนืดต่ำ

• ซีรีส์ LL-LL: โลหะผสมอลูมิเนียมน้ำหนักเบามากสำหรับของเหลวที่มีแรงดันต่ำและความหนืดต่ำ

1. 4. ช่วงการไหล

ช่วงการไหลจะแตกต่างกันขึ้นอยู่กับความหนืดของของไหลและระดับความแม่นยำที่ต้องการ

หน่วยช่วงการไหล: m³/h

Nominal Diameter (mm)	Fluid Viscosity (mPa·s)
Nominal Diameter (mm)	2.0~150	0.6~2.0	2.0~150	0.6~2.0	2.0~150	0.6~2.0
25	0.6~6	1.2~6	1.2~6	1.5~6	1.5~6	2~6
40	1.6~16	3.2~16	3.2~16	4~16	4~16	5~16
50	2.5~25	5~25	5~25	6~25	6~25	8~25
80	6~60	12~60	12~60	15~60	15~60	20~60
100	10~100	20~100	20~100	25~100	25~100	33~100
150	25~250	50~250	50~250	60~250	60~250	80~250
Accuracy Grade	0.5		0.3		0.2

หมายเหตุ: สำหรับการใช้งานที่ต้องการความแม่นยำ 0.2% พร้อมข้อกำหนดการไหลเฉพาะ อาจใช้โครงสร้างแบบปิดผนึกเชิงกลพร้อมอัตราการไหลสูงสุดที่ปรับได้ โปรดสอบถามการกำหนดค่าเฉพาะจากโรงงาน

1. 5. ขนาดและการติดตั้ง

dimensions of roots flow meter

โปรดดูเอกสารตารางมิติแยกเพื่อดูข้อมูลจำเพาะทั้งหมดของ:

• มาตรวัดอัตราการไหลชนิดเหล็กหล่อ (ซีรีส์ LL-AL) - โครงสร้างปิดผนึกด้วยแม่เหล็ก

Model	L	H	I	B	C	D	D1	N-Φ	Weight (kg/unit)
LL-AL25.06 Thread	180	297	75	110×110	148	G1¼″ (Pipe thread)			8
LL-AL25.06 Flange	180	297	75	110×110	148	φ115	φ85	4-φ14	10
LL-AL40.1	240	320	88	φ170	170	φ150	φ110	4-φ18	21
LL-AL50.1	265	335	97	φ190	185	φ165	φ125	4-φ18	26
LL-AL80.1	265	394	122	φ246	248	φ200	φ160	8-φ18	40
LL-AL100.1	350	484	164	φ305	335	φ220	φ180	8-φ18	88
LL-AL150.1	560	602	232	φ440	455	φ285	φ240	8-φ22	202

ตัวอย่างคำอธิบายแบบจำลอง: LL-AL25.06

เครื่องวัดอัตราการไหล LL-Liquid Roots

AL-เปลือกเหล็กหล่อ + โรเตอร์โลหะผสมอลูมิเนียม

25-DN25

.06-แรงดัน 0.6 เมกะปาสคาล

• มาตรวัดอัตราการไหลชนิดเหล็กหล่อ (ซีรีส์ LL-EL) - โครงสร้างปิดผนึกด้วยแม่เหล็ก

Model	L	H	I	B	C	D	D1	N×Φ	Weight (kg/unit)
LL-EL25.3 Thread	180	297	75	120×120	148	G1¼″ (Pipe thread)			10
LL-EL25.3 Flange	180	297	75	120×120	148	φ115	φ85	4-φ14	10
LL-EL40.4	240	320	88	φ170	170	φ150	φ110	4-φ18	30
LL-EL50.4	360	370	105	φ226	222	φ165	φ125	4-φ18	41
LL-EL80.4	360	405	128	φ256	258	φ200	φ160	8-φ18	52
LL-EL100.3	450	482	167	φ334	338	φ235	φ190	8-φ22	110
LL-EL150.3	560	602	232	φ455	458	φ300	φ250	8-φ26	215

ตัวอย่างคำอธิบายแบบจำลอง: LL-EL40.4

เครื่องวัดอัตราการไหล LL-Liquid Roots

เปลือกเหล็กหล่อ EL + โรเตอร์โลหะผสมอลูมิเนียม

40-DN40

.4-ความดัน 4Mpa

2. การกำหนดค่ามาตรวัดอัตราการไหล

โดยทั่วไปแล้ว มาตรวัดอัตราการไหลจะจัดหาจากโรงงานตามรูปแบบต่อไปนี้ ดูตารางด้านล่างสำหรับรุ่นตัวนับและพารามิเตอร์ประสิทธิภาพที่ตรงกัน:

Type	Parameters	Pictures

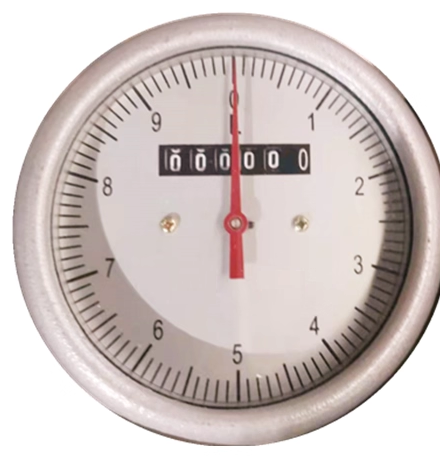

A	Pointer indication, 6-digit totalizer, no reset. Pointer indication: DN25 and below: 10L/rev DN80 and below: 100L/rev DN100 and above: 1000L/rev

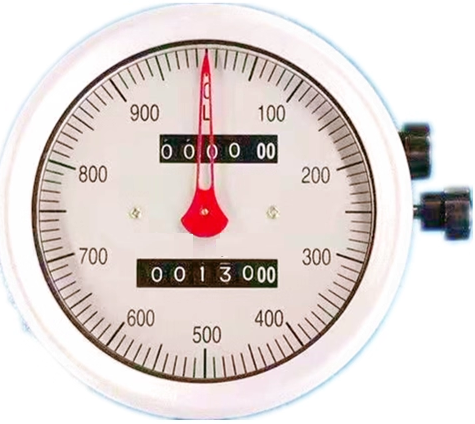

A6	Pointer indication, 6-digit totalizer with 4-digit batch totalizer, resettable. Pointer indication: DN25 and below: 10L/rev DN80 and below: 100L/rev DN100 and above: 1000L/rev
BELZ	Digital display. Displays total flow, instantaneous flow, batch reset, explosion-proof available

3.การเลือกแบบจำลอง

ระบบการเข้ารหัสต่อไปนี้ใช้สำหรับการเลือกแบบจำลองมาตรวัดอัตราการไหล Liquid Roots:

Item	Code	Description
Series Type	LL	Liquid Roots Flowmeter
Shell Material	A	Cast iron
	E	Cast steel
	L	Aluminum alloy
Rotor Material	L	Aluminum alloy
Nominal Diameter	25~150	Flow meter sizes from DN 25mm to DN150mm
Pressure Rating	.06	0.6 MPa
	.1	1.0 MPa
	.2	1.6 MPa
	.3	2.5 MPa
	.4	4.0 MPa
Register	A	Mechanical pointer, 6 digits totalizer, no return to zero
	A6	Mechanical pointer, 6 digits totalizer, return to zero
	BELZ-0	Digital indicator, instant and totalized flow, battery power, no output, Explosion proof
