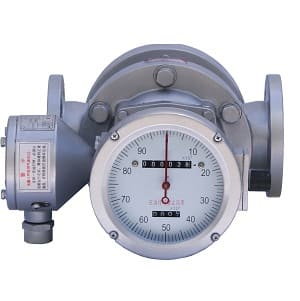

เครื่องวัดอัตราการไหลแบบปริมาตรคงที่แบบเอาต์พุตพัลส์

เหตุใดเราจึงต้องการสัญญาณพัลส์สำหรับเครื่องวัดอัตราการไหลแบบ PD?

เครื่องวัดอัตราการไหลแบบปริมาตรคงที่ (Positive displacement flowmeter) เป็นเครื่องมือวัดอัตราการไหลที่วัดอัตราการไหลรวมของของเหลวสะอาดโดยตรง โดยการเติมและปล่อยปริมาตรของของเหลวในห้องวัดที่มีความแม่นยำสูงเป็นระยะๆ ส่วนใหญ่ใช้ในการวัดของเหลวสะอาด เช่น ดีเซล น้ำมันเชื้อเพลิง น้ำมันดิบ สารหล่อลื่น วัตถุดิบทางเคมี และของเหลวที่ใช้ในอาหาร โดยเฉพาะอย่างยิ่งเหมาะสำหรับสถานการณ์ที่ต้องการความแม่นยำในการวัดของเหลวอย่างเข้มงวด

ข้อได้เปรียบหลักของอุปกรณ์นี้อยู่ที่ความแม่นยำในการวัดสูง (0.2% ~ 0.5%) ไม่ได้รับผลกระทบจากการเปลี่ยนแปลงความหนืดของของเหลว และไม่จำเป็นต้องใช้ท่อตรงด้านต้นน้ำและปลายน้ำในระหว่างการติดตั้ง

เครื่องวัดอัตราการไหลแบบปริมาตรคงที่ (PD) แบบดั้งเดิมมักใช้เข็มชี้เชิงกลเพื่อแสดงอัตราการไหลสะสม ด้วยความต้องการระบบอัตโนมัติที่เพิ่มมากขึ้น เครื่องวัดอัตราการไหลแบบปริมาตรคงที่ที่ใช้สัญญาณพัลส์จึงเกิดขึ้น ข้อดีของเครื่องวัดประเภทนี้คือการแปลงสัญญาณการไหลเป็นสัญญาณพัลส์ไฟฟ้าแบบเรียลไทม์ (เช่น พัลส์ PNP หรือ NPN) ซึ่งช่วยให้สามารถบูรณาการกับระบบควบคุม เช่น PLC และ DCS ได้ง่ายขึ้น ทำให้สามารถส่งข้อมูลระยะไกล คำนวณอัตราการไหลได้ทันที ควบคุมการผลิตเป็นชุด และจัดการโดยอัตโนมัติ ซึ่งช่วยเพิ่มระดับความชาญฉลาดและประสิทธิภาพการควบคุมของอุตสาหกรรมกระบวนการผลิตได้อย่างมาก

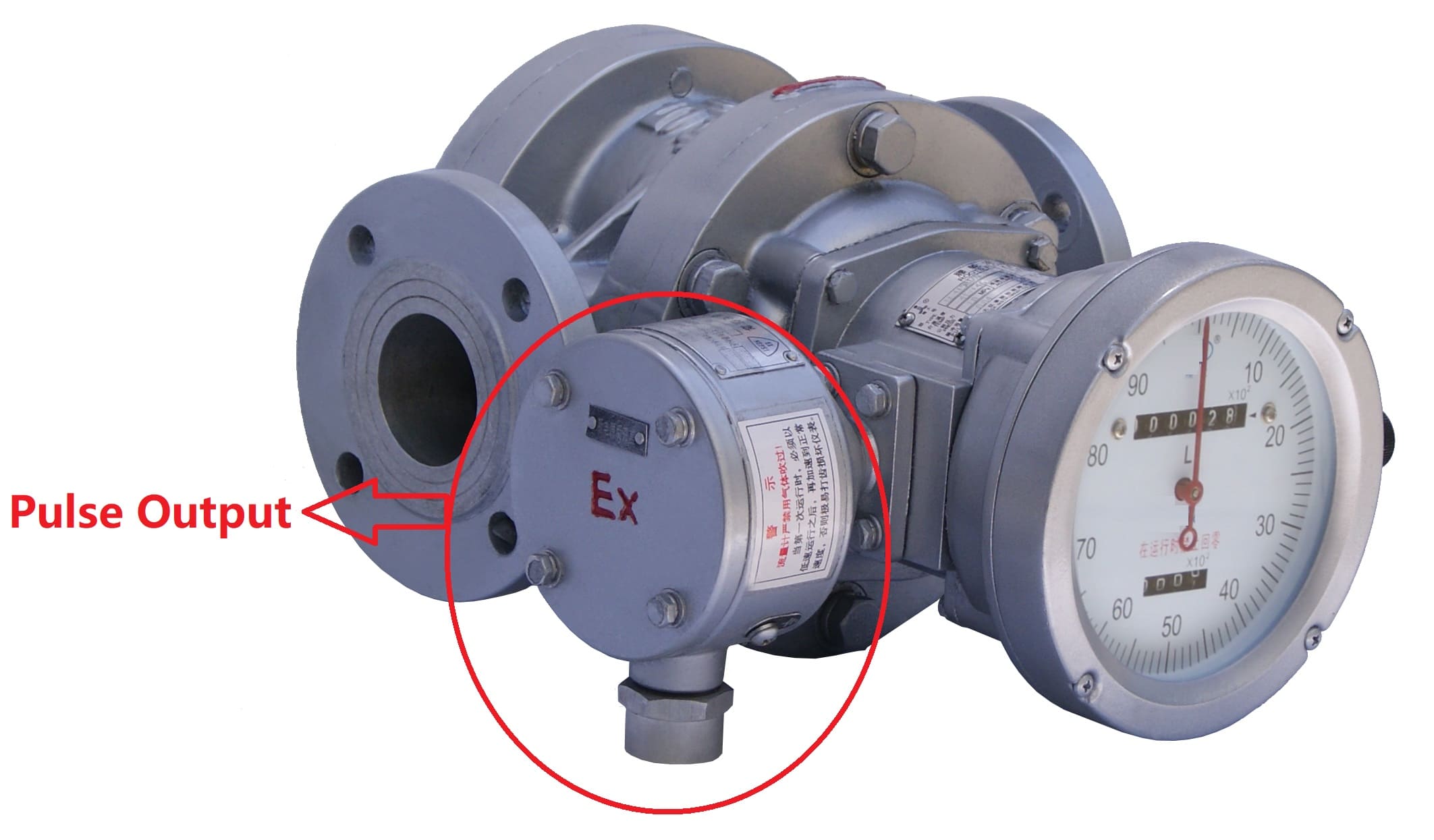

ภาพรวมของตัวส่งสัญญาณพัลส์แบบ BGF สำหรับเครื่องวัดการไหลแบบ PD

เครื่องส่งสัญญาณซีรีส์ BGF เป็นเซ็นเซอร์วัดการเคลื่อนที่เชิงมุมแบบเพลาหมุน ซึ่งเมื่อใช้ร่วมกับเครื่องวัดอัตราการไหลแบบปริมาตรคงที่ของบริษัทเรา จะสามารถแปลงการไหลของตัวกลางที่วัดได้ให้เป็นสัญญาณพัลส์ไฟฟ้าสำหรับการส่งผ่านระยะไกลได้ นอกจากนี้ยังเป็นเครื่องส่งสัญญาณแบบป้องกันการระเบิดอีกด้วย

ข้อกำหนดทางเทคนิคของสัญญาณพัลส์ที่ส่งออกจากมิเตอร์วัดการไหลแบบ PD

• 1. เอาต์พุตคลื่นสี่เหลี่ยมแบบไม่สัมผัส ส่งสัญญาณได้อย่างน่าเชื่อถือ พัลส์ NPN หรือ PNP

2. ความถี่ของสัญญาณแปรผันตามอัตราการไหล

• 3. อุณหภูมิแวดล้อมในการทำงาน: -10°C ถึง 60°C

4. ระดับการป้องกันการระเบิด: ExdⅡBT5

• 5. ขนาดอะแดปเตอร์ขาออก: ชนิดป้องกันการระเบิด เกลียวภายใน G1/2"

6. ขนาดรูทางเข้าสายเคเบิล: ชนิดป้องกันการระเบิด Φ11

7. มีความแม่นยำสูง ป้องกันการสั่นสะเทือน เหมาะอย่างยิ่งสำหรับการใช้งานบรรจุเชิงปริมาณ

ข้อมูลจำเพาะทางเทคนิคของตัวส่งสัญญาณพัลส์ BGF-I (ระบบ 12V DC + 3 สาย)

ข้อมูลจำเพาะทางเทคนิค ของตัวส่งสัญญาณแบบพัลส์ BGF-II (ระบบ 24V DC + 3 สาย)
