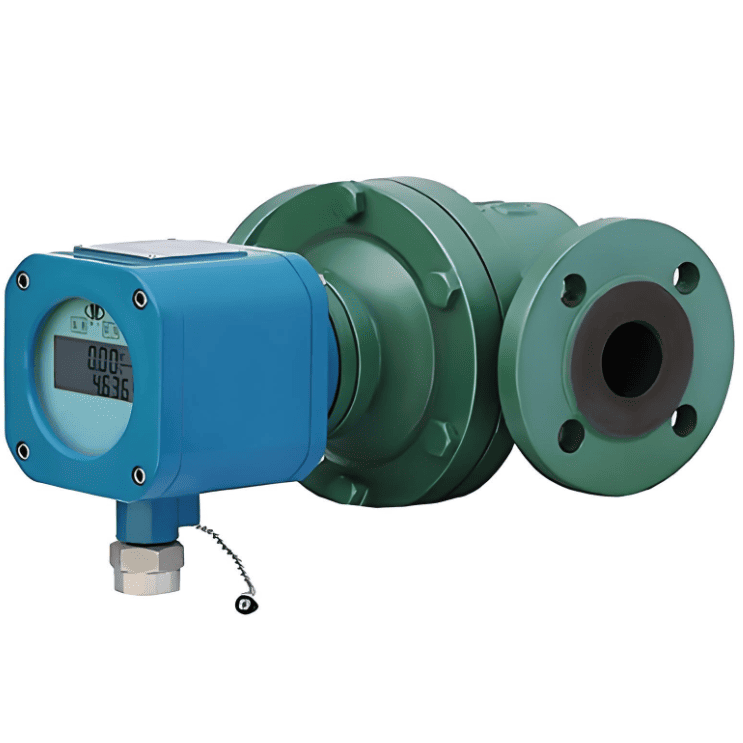

เครื่องวัดอัตราการไหลแบบปริมาตรคงที่ RS485

ภาพรวม

การวัดอัตราการไหลของของเหลวอย่างแม่นยำมีความสำคัญต่อการควบคุมการผลิตและการจัดการพลังงานในระบบอัตโนมัติทางอุตสาหกรรมสมัยใหม่ เครื่องวัดอัตราการไหลแบบปริมาตรคงที่ RS485 (หรือที่เราเรียกว่าเครื่องวัดอัตราการไหลแบบ PD) เป็นเครื่องมือวัดของเหลวขั้นสูงที่ผสานรวมการวัดความแม่นยำสูง การประมวลผลข้อมูลอัจฉริยะ และการถ่ายโอนข้อมูลผ่านการสื่อสารระยะไกล จึงกลายเป็นอุปกรณ์วัดที่ได้รับความนิยมในอุตสาหกรรมต่างๆ เช่น ปิโตรเคมี อาหารและยา และการบำบัดน้ำ บทความนี้จะเจาะลึกถึงคุณลักษณะทางเทคนิค โปรโตคอลการสื่อสาร และการใช้งานจริงของเครื่องวัดอัตราการไหลแบบ Modbus RS485 นี้

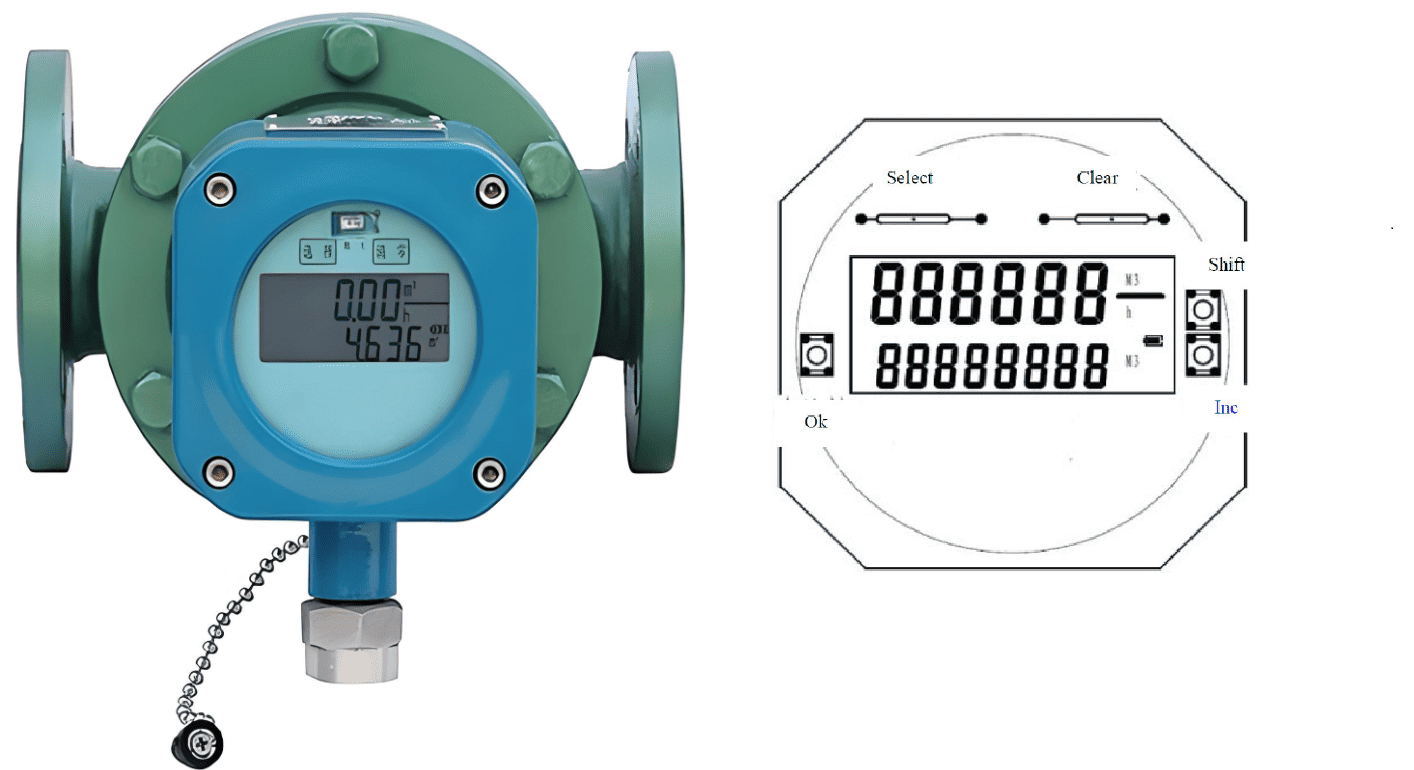

เครื่องวัดอัตราการไหลแบบปริมาตรคงที่ดิจิทัล RS485 พร้อมจอแสดงผลอิเล็กทรอนิกส์

หัวใจหลักของเครื่องวัดอัตราการไหลแบบปริมาตรคงที่ RS485 คือตัวนับอัตราการไหลแบบดิจิทัลขั้นสูง เครื่องวัดอัตราการไหลแบบปริมาตรคงที่ดิจิทัลซีรีส์นี้ใช้เทคโนโลยีการออกแบบขั้นสูง มีคุณสมบัติความน่าเชื่อถือสูง และสามารถใช้งานร่วมกับเซ็นเซอร์วัดอัตราการไหลแบบปริมาตรคงที่ต่างๆ (เช่น เครื่องวัดอัตราการไหลแบบเฟืองรูปไข่ เครื่องวัดอัตราการไหลแบบรูทส์ หรือเครื่องวัดอัตราการไหลแบบเฟืองเกลียว) เพื่อสร้างระบบวัดอัตราการไหลเชิงปริมาตรแบบดิจิทัลที่สมบูรณ์ ผู้ใช้สามารถอ่านข้อมูลอัตราการไหลรวมและอัตราการไหลทันทีได้โดยตรงจากเครื่องวัดอัตราการไหล

ความสามารถในการแสดงผลและการวัด

จอแสดงผลดิจิทัลซีรีส์ BELZ ใช้หน้าจอแสดงผล LED สองแถวที่มีช่วงการแสดงผลกว้าง: ปริมาณสะสมต่อหน่วยมีช่วงตั้งแต่ 0.000 ลิตรถึง 99999999 ลิตร และปริมาณสะสมรวมสามารถสูงถึง 99999999999 ลิตร ช่วงการแสดงผลอัตราการไหลแบบทันทีมีช่วงตั้งแต่ 0.000 ถึง 999999 ลิตร/ชั่วโมง ความสามารถในการวัดที่ครอบคลุมนี้ทำให้สามารถปรับใช้กับสถานการณ์การใช้งานทางอุตสาหกรรมต่างๆ ได้ ตั้งแต่ปริมาณการไหลน้อยไปจนถึงมาก

เหตุใดเราจึงเลือกใช้เครื่องวัดอัตราการไหลแบบปริมาตรคงที่ RS485?

• โปรโตคอลการสื่อสาร RS485 เป็นหนึ่งในมาตรฐานการสื่อสารที่พัฒนามาอย่างยาวนานและน่าเชื่อถือที่สุดในด้านระบบอัตโนมัติทางอุตสาหกรรม silverinstruments.com ใช้ MODBUS RTU เมื่อเทียบกับเครื่องวัดอัตราการไหลแบบอนาล็อก 4-20mA แบบดั้งเดิม RS485 มีข้อดีที่สำคัญดังต่อไปนี้:
• การส่งสัญญาณแบบดิจิทัล: RS485 ใช้การส่งสัญญาณแบบดิจิทัลเพื่อหลีกเลี่ยงปัญหาการรบกวนของสัญญาณกระแสไฟฟ้าแบบอนาล็อกและการสูญเสียความแม่นยำ เมื่อส่งสัญญาณในระยะทางไกล (สูงสุด 1200 เมตร) คุณภาพสัญญาณจะเสถียรและเชื่อถือได้ ในขณะที่สำหรับตัวส่งสัญญาณ 4-20mA ระยะทางประมาณ 50 เมตรก็เพียงพอแล้ว
• การเชื่อมต่ออุปกรณ์หลายชนิดเข้าด้วยกัน: บัส RS485 หนึ่งตัวสามารถเชื่อมต่ออุปกรณ์ได้มากถึง 255 ตัว (เช่น เครื่องวัดการไหล เครื่องส่งสัญญาณความดัน เครื่องส่งสัญญาณระดับ และอื่นๆ) ซึ่งช่วยลดต้นทุนการเดินสายและความซับซ้อนของระบบได้อย่างมาก ในโรงงานขนาดใหญ่ สามารถสร้างเครือข่ายตรวจสอบการจราจรได้อย่างง่ายดาย
• การสื่อสารแบบสองทิศทาง: MODBUS RS485 ไม่เพียงแต่สามารถอ่านข้อมูลการรับส่งข้อมูลได้เท่านั้น แต่ยังสามารถตั้งค่าพารามิเตอร์และสอบถามสถานะอุปกรณ์ได้ ทำให้สามารถจัดการได้อย่างชาญฉลาดอย่างแท้จริง

การนำโปรโตคอล MODBUS RTU ไปใช้

เครื่องวัดอัตราการไหล RS485 PD ใช้โปรโตคอล MODBUS RTU มาตรฐาน โดยมีพารามิเตอร์การสื่อสาร ได้แก่ อัตราการส่งข้อมูล 9600 bps, บิตข้อมูล 8 บิต, ไม่มี checksum (สามารถกำหนดค่าได้) และบิตหยุด 1 บิต ช่วงที่อยู่ของอุปกรณ์คือ 1-255 ซึ่งสามารถตั้งค่าได้ผ่านเมนู F08
โปรโตคอลนี้รองรับฟังก์ชันโค้ด 0x03 (อ่านรีจิสเตอร์เก็บข้อมูล) ซึ่งสามารถอ่านข้อมูลคีย์ได้ 7 ชุด:

ปริมาณการใช้งานสะสมทั้งหมด (6 หลักสูง, 6 หลักต่ำ, 6 หลักทศนิยม)
อัตราการไหลทันที
ปริมาณการใช้งานสะสมต่อครั้ง (ตัวเลขหลักสูง 4 หลัก ตัวเลขหลักต่ำ 6 ตำแหน่งทศนิยม)

ตัวอย่างเช่น เมื่ออ่านค่าที่แสดงในปัจจุบันของอุปกรณ์ที่มีแอดเดรส 01 โฮสต์จะส่งข้อมูลดังนี้: 01 03 00 01 00 08 15 CC และสเลฟจะส่งข้อมูลกลับมา 16 ไบต์ ซึ่งประกอบด้วยข้อมูลการรับส่งข้อมูลทั้งหมด คลิกที่นี่เพื่อดูการตั้งค่าเพิ่มเติม: การตั้งค่าเครื่องวัดการไหล RS485 MODBUS RTU PD

ข้อมูลจำเพาะทางเทคนิคของเครื่องวัดอัตราการไหลแบบดิจิทัล MODBUS

ป้องกันการระเบิดและประสิทธิภาพในการป้องกัน
ผลิตภัณฑ์ชุดนี้มีคุณสมบัติในการปรับตัวเข้ากับสภาพแวดล้อมได้อย่างยอดเยี่ยม:
ระดับการป้องกันการระเบิด: Exd II BT5/Exd II CT5 เหมาะสำหรับใช้ในสภาพแวดล้อมที่ติดไฟได้และระเบิดได้
ระดับการป้องกัน: IP65 ป้องกันฝุ่นและกันน้ำ
อุณหภูมิใช้งาน: -25 °C ถึง +55 °C เหมาะสำหรับสภาพการทำงานที่รุนแรง

ฟังก์ชันอัจฉริยะ

• เครื่องวัดอัตราการไหลนี้มีฟังก์ชันอัจฉริยะหลายอย่าง:
• การปรับค่าสัมประสิทธิ์การหน่วง (เมนู F03): ช่วยขจัดความผันผวนของการไหลแบบฉับพลันได้อย่างมีประสิทธิภาพ สามารถตั้งค่าได้ตั้งแต่ 1-99
• การปรับค่าเชิงเส้นหลายจุด (F61-F65): ช่วยเพิ่มความแม่นยำตลอดช่วงผ่านการแก้ไขค่าสัมประสิทธิ์แบบแบ่งส่วน
• การปรับเทียบกระแสไฟขาออก (F05/F06): การปรับละเอียดของกระแสไฟ 4mA และ 20mA เพื่อให้มั่นใจในความแม่นยำของกระแสไฟขาออก
• การกำหนดค่าพารามิเตอร์การสื่อสาร: รองรับสามโหมด ได้แก่ ไม่มีการตรวจสอบ การตรวจสอบเลขคี่ และการตรวจสอบเลขคู่

ค่าการใช้งานของเครื่องวัดอัตราการไหลแบบปริมาตรคงที่ RS485

ในการใช้งานจริงในภาคอุตสาหกรรม เครื่องวัดอัตราการไหลเชิงปริมาตร RS485 แสดงให้เห็นถึงข้อดีที่เป็นเอกลักษณ์:
การตรวจสอบแบบรวมศูนย์: ด้วยระบบเครือข่าย RS485 ข้อมูลการไหลแบบเรียลไทม์จากจุดวัดหลายจุดสามารถตรวจสอบได้ในห้องควบคุมส่วนกลางโดยไม่จำเป็นต้องอ่านค่ามิเตอร์ที่หน้างาน
การตรวจสอบย้อนกลับของข้อมูล: ข้อมูลดิจิทัลจัดเก็บและวิเคราะห์ได้ง่าย และไม่สามารถรีเซ็ตยอดรวมสะสมได้ เพื่อให้มั่นใจถึงความยุติธรรมในการวัดผล
ลดค่าใช้จ่ายในการบำรุงรักษา: ฟังก์ชันการวินิจฉัยระยะไกลและการปรับพารามิเตอร์ช่วยลดภาระงานบำรุงรักษาในสถานที่

บทสรุป

เครื่องวัดอัตราการไหล RS485 PD แสดงถึงทิศทางการพัฒนาของเทคโนโลยีการวัดอัตราการไหล ซึ่งผสมผสานการวัดเชิงกลที่แม่นยำเข้ากับเทคโนโลยีการสื่อสารดิจิทัลขั้นสูงได้อย่างลงตัว ด้วยความก้าวหน้าของอุตสาหกรรม 4.0 และการผลิตอัจฉริยะ เครื่องมือวัดอัจฉริยะแบบเครือข่ายนี้จะมีขอบเขตการใช้งานที่กว้างขึ้นอย่างไม่ต้องสงสัย การเลือกเครื่องวัดอัตราการไหล RS485 ที่เหมาะสมไม่ใช่แค่การเลือกอุปกรณ์วัดเท่านั้น แต่ยังเป็นการวางรากฐานสำหรับการเปลี่ยนแปลงทางดิจิทัลขององค์กรอีกด้วย
