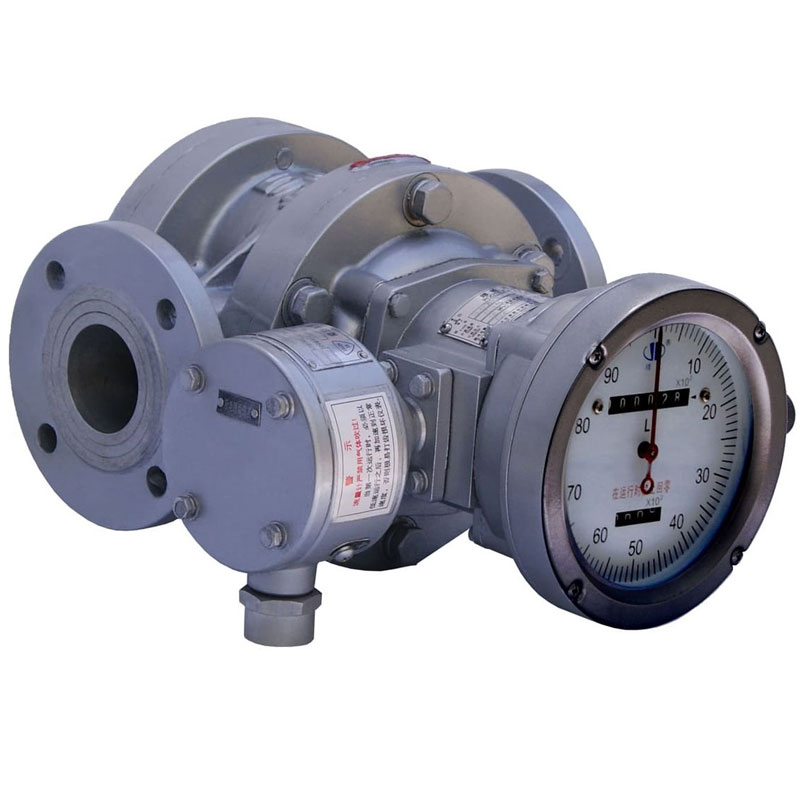

เครื่องวัดอัตราการไหลแบบปริมาตรเชิงบวกพร้อมเอาต์พุต 4-20mA

เครื่องวัดอัตราการไหลแบบปริมาตรเชิงบวก: ตัวเลือกที่เชื่อถือได้สำหรับการวัดที่มีความแม่นยำสูง

เครื่องวัดอัตราการไหลแบบปริมาตรเชิงบวกคืออะไร?

เครื่องวัดอัตราการไหลแบบปริมาตร (Volumetric Flow Meter) หรือที่รู้จักกันในชื่อเครื่องวัดอัตราการไหลแบบปริมาตร เป็นเครื่องมือวัดอัตราการไหลของของเหลวที่มีความแม่นยำสูง หลักการทำงานตรงไปตรงมามาก โดยจะแบ่งของไหลออกเป็น "หน่วยย่อย" ตามปริมาตรที่ทราบ และคำนวณปริมาตรของไหลทั้งหมดโดยการนับจำนวนหน่วยเหล่านี้ คล้ายกับการใช้ถังที่มีความจุคงที่เพื่อวัดปริมาณของเหลวทั้งหมดที่ไหลผ่านท่อทีละถัง เครื่องวัดอัตราการไหลที่นิยมใช้กัน ได้แก่ เครื่องวัดอัตราการไหลแบบเฟืองวงรี เครื่องวัดอัตราการไหลแบบรูทส์ และเครื่องวัดอัตราการไหลแบบเฟืองเกลียว

เครื่องวัดอัตราการไหลแบบ Positive Displacement ใช้ได้กับสถานการณ์ที่หลากหลาย

ด้วยคุณสมบัติความแม่นยำสูง เครื่องวัดอัตราการไหลแบบ PD จึงมักถูกใช้ในสถานการณ์ที่ต้องการการวัดที่แม่นยำ การตกตะกอน หรือการควบคุมแบบแบตช์ การใช้งานทั่วไป ได้แก่:

• การค้าน้ำมัน เช่น ปั๊มน้ำมัน การขนส่งดีเซล น้ำมันเชื้อเพลิง น้ำมันก๊าด โพรเพน น้ำมันเชื้อเพลิงเครื่องบิน น้ำมันดิบ และผลิตภัณฑ์น้ำมันกลั่น
• อุตสาหกรรมเคมี: การเติมสารเคมีราคาแพงหรือสารสำคัญ เช่น โทลูอีน ไซเลม แนฟทา พาราฟิน อย่างแม่นยำ
• อาหารและยา: การวัดวัตถุดิบ เช่น น้ำมันพืช แอลกอฮอล์ เอทานอล กากน้ำตาล น้ำเชื่อม ฯลฯ
• การวัดของไหลที่มีความหนืดสูง เช่น เรซิน น้ำมันดิบ และแอสฟัลต์

เหตุใดเราจึงต้องการเครื่องวัดอัตราการไหลเชิงบวกเอาต์พุต 4-20mA

เครื่องวัดอัตราการไหลแบบ PD เชิงกลแบบดั้งเดิมส่วนใหญ่ให้อัตราการไหลสะสม (การใช้งานทั้งหมด) โดยไม่มีเอาต์พุตใดๆ Silverinstruments.com สามารถจัดหารุ่นที่มีฟังก์ชันเอาต์พุต 4-20mA ซึ่งนำมาซึ่งข้อได้เปรียบที่สำคัญในด้านการปรับปรุง:

การตรวจสอบอัตราการไหลทันทีจากระยะไกลทำได้จริง: สัญญาณ 4-20mA สามารถแสดงค่าอัตราการไหลทันทีของของไหลได้อย่างราบรื่น ช่วยให้ผู้ปฏิบัติงานสามารถตรวจสอบการเปลี่ยนแปลงของอัตราการไหลในท่อแบบเรียลไทม์ในห้องควบคุมส่วนกลาง ช่วยเพิ่มความสะดวกในการควบคุมกระบวนการอย่างมาก

การผสานรวมและการทำงานอัตโนมัติที่ง่ายดาย: สัญญาณเอาต์พุตอะนาล็อก 4-20mA เป็นสัญญาณมาตรฐานสูงสุดในสาขาการควบคุมอุตสาหกรรม ซึ่งระบบต่างๆ เช่น PLC และ DCS สามารถรับได้ง่าย ซึ่งช่วยให้ข้อมูลการไหลสามารถนำไปใช้ในการควบคุมอัตโนมัติได้โดยตรง เช่น การปรับวาล์วอัตโนมัติ การกระตุ้นสัญญาณเตือน หรือการเชื่อมต่อกับอุปกรณ์อื่นๆ

เพิ่มมูลค่าข้อมูล: ด้วยการรับอัตราการไหลทันที (เอาท์พุตกระแส 4-20mA) และอัตราการไหลสะสม (แสดงโดยตัวเครื่องมือเอง) พร้อมกัน องค์กรต่างๆ จึงสามารถดำเนินการวิเคราะห์ประสิทธิภาพพลังงาน การเพิ่มประสิทธิภาพกระบวนการ และการวินิจฉัยข้อผิดพลาดที่ครอบคลุมมากขึ้น

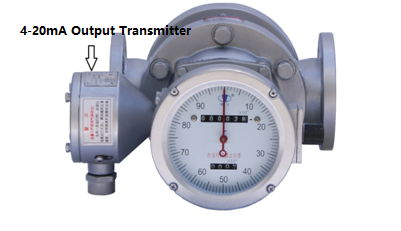

เครื่องส่งสัญญาณเอาต์พุตอะนาล็อก 4-20mA สำหรับเครื่องวัดอัตราการไหล PD

เครื่องส่งสัญญาณเอาต์พุต 4-20mA ซีรีส์ BMF สามารถจับคู่กับเครื่องวัดอัตราการไหลแบบปริมาตรบวกของบริษัทเรา เพื่อแปลงอัตราการไหล ณ สถานที่จริงเป็นเอาต์พุตอะนาล็อก 4-20mA และส่งข้อมูลไปยังห้องควบคุมจากระยะไกลเพื่อแสดง ปรับ และควบคุมอัตราการไหล ณ สถานที่จริง นอกจากนี้ยังส่งสัญญาณพัลส์อัตราการไหลเพื่อการคำนวณอัตราการไหลรวม

คุณสมบัติของเครื่องส่งสัญญาณ 4-20mA สำหรับเครื่องวัด PD

1. ระบบสี่สาย (สายไฟบวก, สายกระแสไฟ 4-20mA, สายสัญญาณพัลส์, สายดินไฟฟ้า)

• หมายเหตุ: สำหรับเอาต์พุต 4-20mA เท่านั้น เป็นระบบสามสาย สายสัญญาณพัลส์ไม่ได้เชื่อมต่อภายนอกระหว่างการจ่ายไฟ

2. เอาต์พุต 4-20mA โดยตรงจากเครื่องวัดอัตราการไหล ระยะการส่งข้อมูลไกล ปลอดภัยและเชื่อถือได้

พารามิเตอร์ทางเทคนิคของเครื่องส่งสัญญาณ 4-20mA สำหรับเครื่องวัดอัตราการไหล PD

1. สัญญาณเอาท์พุต:

ก. ปริมาณอะนาล็อก 4-20mA

ข. พัลส์แรงดันไฟฟ้า: VL<0.5V, VH>9V สำหรับแหล่งจ่ายไฟ 12V; VL<1V, VH>20V สำหรับแหล่งจ่ายไฟ 24V

2. ข้อผิดพลาดที่ยอมรับได้:

• ปริมาณอะนาล็อก: ±0.5% FS

• ปริมาณพัลส์: ±1 พัลส์

3. อุณหภูมิโดยรอบ: -25°C ถึง +50°C

4. ความต้านทานโหลดปริมาณอะนาล็อก (ฝั่งผู้ใช้):

• <400Ω สำหรับแหล่งจ่ายไฟ 12V

• <800Ω สำหรับแหล่งจ่ายไฟ 24V

5. แหล่งจ่ายไฟ:

• DC12V ± 10%, 60mA

• DC24V ± 10%, 60mA

6. ระดับการป้องกันการระเบิด: ExdIIBT5

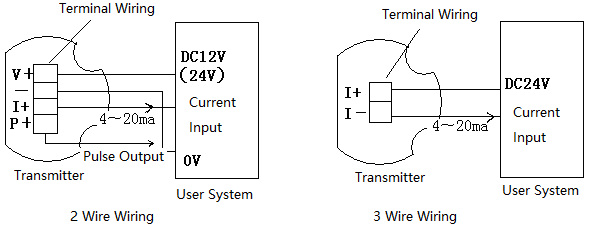

วิธีการต่อสายเครื่องส่งสัญญาณการไหล 4-20mA ซีรีส์ BMF

เมื่อสั่งซื้อ ผู้ใช้ต้องระบุว่าต้องการแหล่งจ่ายไฟ DC24V หรือ 12V การเดินสายไฟควรเป็นไปตามแผนผังที่ให้มา

ข้อควรระวัง: ห้ามต่อสายไฟในขณะที่มีไฟฟ้าอยู่!

บทสรุป

เครื่องวัดอัตราการไหลแบบปริมาตรบวก (Positive Displacement Flowmeter) โดดเด่นด้วยความแม่นยำสูง การเพิ่มฟังก์ชันเอาต์พุต 4-20mA เข้าไปนั้นเทียบเท่ากับการติดตั้ง "ตาและหู" ระยะไกล ทำให้ไม่เพียงแต่เป็น "มาตรวัด" ที่แม่นยำเท่านั้น แต่ยังเป็นอุปกรณ์ที่ใช้งานได้แบบเรียลไทม์และเชื่อถือได้ในระบบควบคุมกระบวนการอัตโนมัติสมัยใหม่ ซึ่งถือเป็นส่วนสำคัญในการบรรลุถึงความชาญฉลาดทางอุตสาหกรรมและการจัดการที่ชาญฉลาด
