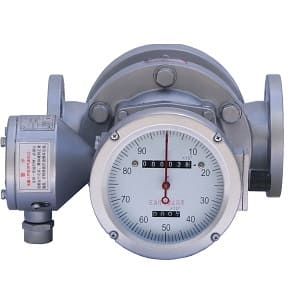

เครื่องวัดอัตราการไหลแบบ Positive Displacement พร้อมเอาต์พุตพัลส์

PD flow meter คืออะไร ?

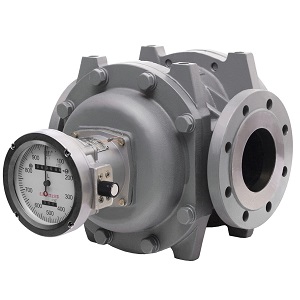

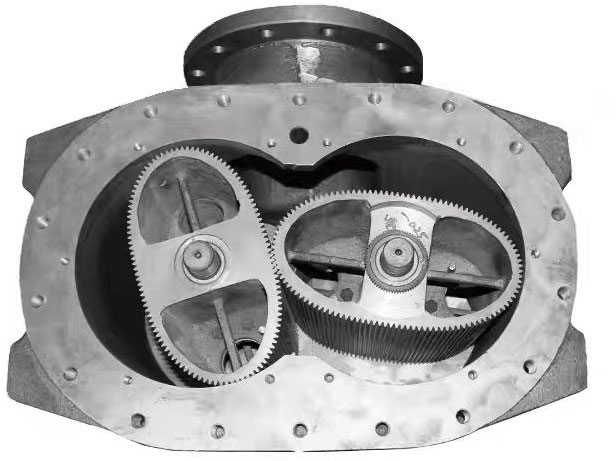

เครื่องวัดอัตราการไหลแบบปริมาตรแทนที่บวก (Positive displacement flowmeter) คือเครื่องมือวัดอัตราการไหลที่วัดอัตราการไหลรวมของของเหลวสะอาดโดยตรง โดยการเติมและปล่อยปริมาตรของของเหลวลงในห้องวัดที่มีความแม่นยำสูงเป็นระยะๆ เครื่องวัดนี้ส่วนใหญ่ใช้สำหรับวัดของเหลวสะอาด เช่น น้ำมันดีเซล น้ำมันเชื้อเพลิง น้ำมันดิบ น้ำมันหล่อลื่น วัตถุดิบเคมี และของเหลวเกรดอาหาร เหมาะอย่างยิ่งสำหรับสถานการณ์ที่ต้องการความแม่นยำในการวัดของเหลวอย่างยิ่ง

ข้อได้เปรียบหลักอยู่ที่ความแม่นยำในการวัดที่สูง (0.2% ~0.5%) ไม่ได้รับผลกระทบจากการเปลี่ยนแปลงความหนืดของของไหล และไม่จำเป็นต้องใช้ท่อตรงด้านต้นน้ำและปลายน้ำในระหว่างการติดตั้ง

เหตุใดเราจึงต้องใช้เครื่องวัดอัตราการไหลเชิงบวกแบบพัลส์เอาท์พุต?

เครื่องวัดอัตราการไหลแบบ PD แบบดั้งเดิมมักใช้เข็มชี้เชิงกลเพื่อแสดงอัตราการไหลสะสม ด้วยความต้องการระบบอัตโนมัติที่เพิ่มมากขึ้น เครื่องวัดอัตราการไหลแบบแทนที่บวกเอาต์พุตพัลส์จึงถือกำเนิดขึ้น ข้อได้เปรียบของเครื่องวัดอัตราการไหลนี้คือการแปลงสัญญาณการไหลแบบเรียลไทม์เป็นสัญญาณพัลส์ไฟฟ้า (เช่น พัลส์ PNP หรือ NPN) ซึ่งอำนวยความสะดวกในการผสานรวมกับระบบควบคุมต่างๆ เช่น PLC และ DCS ช่วยให้สามารถส่งข้อมูลระยะไกล คำนวณอัตราการไหลทันที ควบคุมแบบแบทช์ และจัดการอัตโนมัติ ช่วยยกระดับความชาญฉลาดและประสิทธิภาพการควบคุมของอุตสาหกรรมกระบวนการได้อย่างมาก

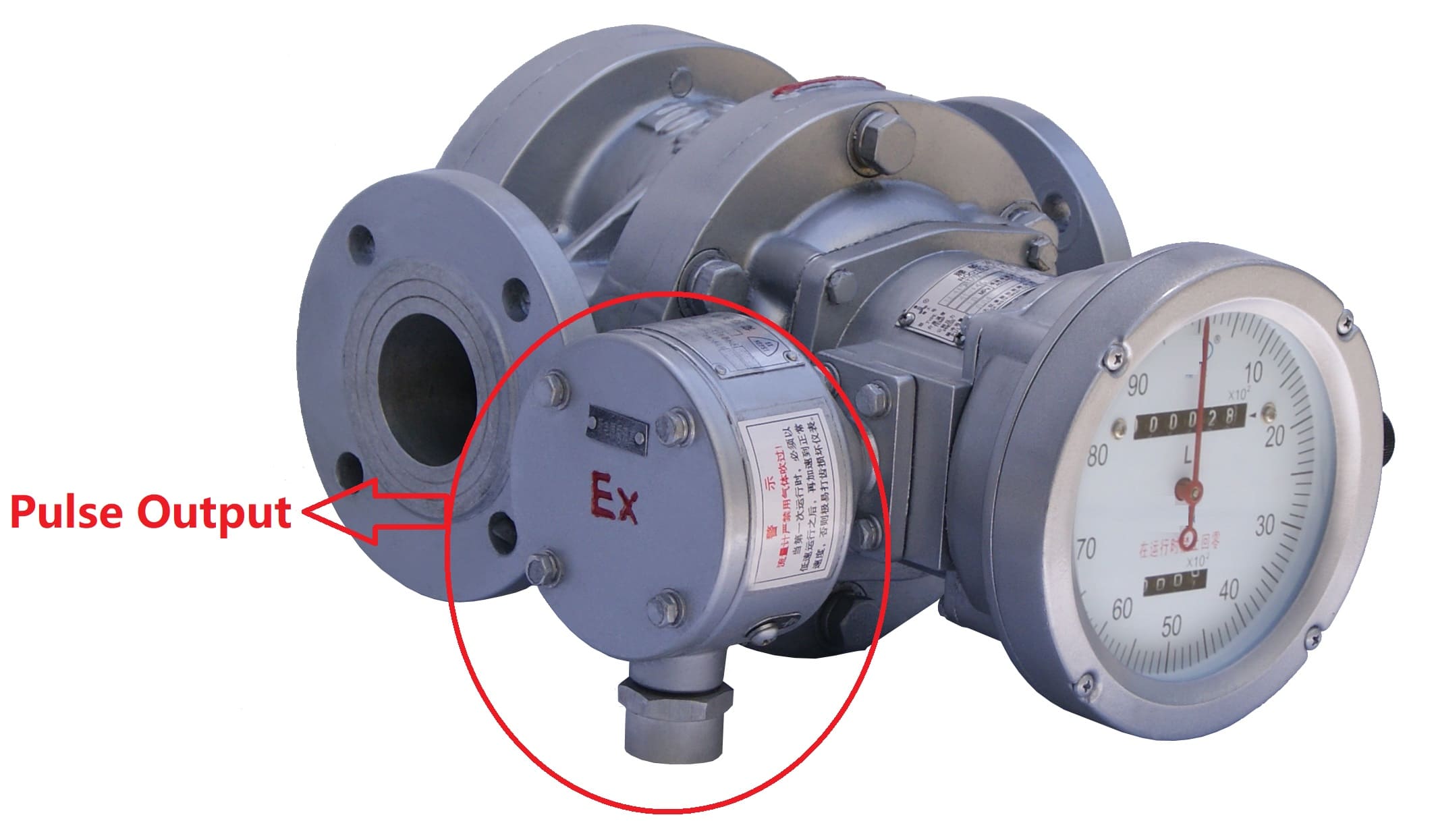

เครื่องส่งสัญญาณพัลส์เอาต์พุตสำหรับเครื่องวัดอัตราการไหล PD

ภาพรวมของเครื่องส่งสัญญาณพัลส์ซีรีส์ BGF สำหรับเครื่องวัด PD

เครื่องส่งสัญญาณพัลส์ซีรีส์ BGF เป็นเซ็นเซอร์วัดอัตราการไหลแบบเคลื่อนที่เชิงมุมเพลาหมุน ซึ่งเมื่อใช้ร่วมกับเครื่องวัดอัตราการไหลแบบเคลื่อนที่เชิงบวกของบริษัท จะสามารถแปลงอัตราการไหลของตัวกลางที่วัดได้เป็นสัญญาณพัลส์ไฟฟ้าเพื่อส่งสัญญาณระยะไกล เป็นเครื่องส่งสัญญาณป้องกันการระเบิด

ข้อมูลจำเพาะทางเทคนิคของเครื่องส่งสัญญาณการไหลออกพัลส์

• 1. เอาต์พุตคลื่นสี่เหลี่ยมแบบไม่สัมผัส ส่งสัญญาณได้อย่างน่าเชื่อถือ
• 2. ความถี่สัญญาณเป็นสัดส่วนกับอัตราการไหล
• 3. อุณหภูมิแวดล้อมในการทำงาน: -10°C ถึง 60°C
• 4. ระดับการป้องกันการระเบิด: ExdⅡBT5
• 5. ขนาดอะแดปเตอร์เอาต์พุต: ชนิดป้องกันการระเบิด เกลียวภายใน G1/2"
• 6. ขนาดช่องเข้าสายเคเบิล: ชนิดป้องกันการระเบิด Φ11
• 7. ความแม่นยำสูง ป้องกันการสั่นสะเทือน เหมาะอย่างยิ่งสำหรับการใช้งานการบรรจุเชิงปริมาณ

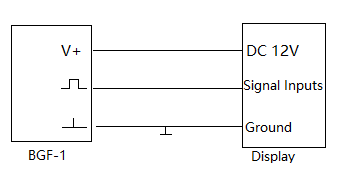

การเดินสายพัลส์แหล่งจ่ายไฟ DC 12V

1. Operating voltage: DC12V ± 10% 2. Output signal: • Voltage pulse high level > 9V • Voltage pulse low level < 0.5V 3. Three-wire system (positive power, signal, power ground)

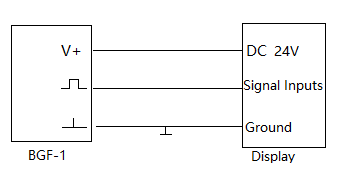

การเดินสายพัลส์แหล่งจ่ายไฟ DC 24V

1. Operating voltage: DC24V ± 10% 2. Output signal: • Voltage pulse high level > 20V • Voltage pulse low level < 1V 3. Three-wire system (positive power, signal, power ground)
