หลักการทำงานของเครื่องวัดอัตราการไหลแม่เหล็กไฟฟ้า: คู่มือฉบับสมบูรณ์

เครื่องวัดอัตราการไหลแม่เหล็กไฟฟ้า หรือที่มักเรียกย่อๆ ว่า EMF หรือ mag meter เป็นเครื่องมือประสิทธิภาพสูงที่ออกแบบมาเพื่อวัดอัตราการไหลเชิงปริมาตรของของเหลวนำไฟฟ้า ทำงานโดยยึดตามกฎการเหนี่ยวนำแม่เหล็กไฟฟ้าของฟาราเดย์ ซึ่งเป็นหลักการพื้นฐานของฟิสิกส์

ด้วยการออกแบบอันเป็นเอกลักษณ์ที่ไม่มีชิ้นส่วนเคลื่อนไหว เครื่องวัด EMF จึงมีข้อได้เปรียบมากมาย อาทิ การสูญเสียแรงดันที่น้อยที่สุด และความสามารถในการวัดของเหลวที่มีความแม่นยำสูง เครื่องวัดนี้เหมาะอย่างยิ่งสำหรับของเหลวและสารละลายที่สกปรก กัดกร่อน หรือมีฤทธิ์กัดกร่อน ด้วยเหตุนี้ เครื่องวัดนี้จึงได้รับความไว้วางใจอย่างกว้างขวางในอุตสาหกรรมต่างๆ เช่น การแปรรูปทางเคมี โลหะวิทยา เหมืองแร่ เยื่อและกระดาษ และอาหารและเครื่องดื่ม นอกจากนี้ยังมีบทบาทสำคัญในการตรวจสอบการจ่ายน้ำประปาและการบำบัดน้ำเสียของเทศบาล

หลักการสำคัญ: กฎของฟาราเดย์ในการปฏิบัติ

กฎของฟาราเดย์ระบุว่าเมื่อตัวนำไฟฟ้าเคลื่อนที่ผ่านสนามแม่เหล็ก จะเกิดแรงดันไฟฟ้า (แรงเคลื่อนไฟฟ้า หรือ EMF) เหนี่ยวนำขึ้นคร่อมตัวนำนั้น ขนาดของแรงดันไฟฟ้านี้จะแปรผันตรงกับความเร็วของตัวนำ ความยาวของตัวนำ และความแรงของสนามแม่เหล็ก

เครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้าใช้หลักการนี้โดยพิจารณาของเหลวที่นำไฟฟ้าเป็นตัวนำไฟฟ้า วิธีการทำงานมีดังนี้:

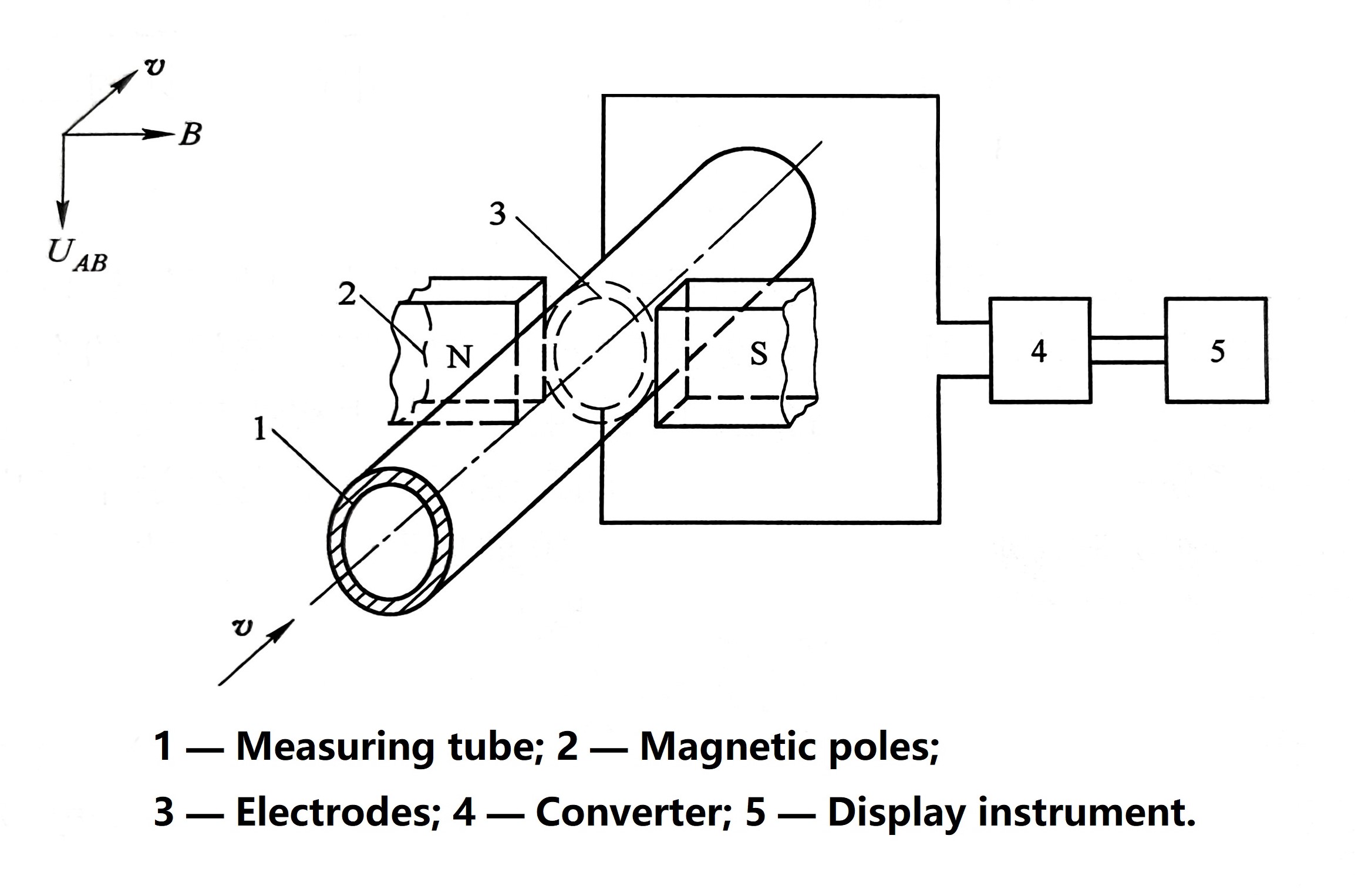

how eletromagnetic flow meter work

การสร้างสนามแม่เหล็ก: ตัวเครื่องมิเตอร์ซึ่งเรียกว่าท่อวัด มีขดลวดซึ่งสร้างสนามแม่เหล็กที่ควบคุมได้ในแนวตั้งฉากกับทิศทางการไหล
ของเหลวในฐานะตัวนำ: เมื่อของเหลวตัวนำไหลผ่านสนามแม่เหล็กนี้ จะ "ตัด" เส้นฟลักซ์แม่เหล็กได้อย่างมีประสิทธิภาพ
การเหนี่ยวนำแรงดันไฟฟ้า: การกระทำนี้จะเหนี่ยวนำแรงดันไฟฟ้าที่เป็นสัดส่วนโดยตรงกับความเร็วเฉลี่ยของของเหลวที่ไหล
การวัดแรงดันไฟฟ้า: อิเล็กโทรดสองอันที่ติดตั้งอยู่คนละด้านของผนังท่อจะตรวจจับแรงดันไฟฟ้าเหนี่ยวนำนี้ จากนั้นเครื่องส่งสัญญาณจะประมวลผลสัญญาณแรงดันไฟฟ้านี้เพื่อคำนวณอัตราการไหลเชิงปริมาตร
ความสัมพันธ์ดังกล่าวอธิบายได้ด้วยสูตรดังนี้:

U = B * D * v

ที่ไหน:

U = แรงดันไฟฟ้าเหนี่ยวนำ (ศักย์ระหว่างอิเล็กโทรด)
B = ความเข้มของสนามแม่เหล็ก (ความหนาแน่นฟลักซ์แม่เหล็ก)
D = เส้นผ่านศูนย์กลางภายในของท่อวัด
v = ความเร็วการไหลเฉลี่ยของของเหลว
จากจุดนี้ เราสามารถคำนวณอัตราการไหลเชิงปริมาตร (Q) ได้ สิ่งสำคัญที่ต้องทราบคือ หลักการนี้อาศัยสนามแม่เหล็กสม่ำเสมอ ของไหลที่นำไฟฟ้าและไม่เป็นแม่เหล็ก และรูปแบบการไหลแบบแกนสมมาตร

ข้อควรพิจารณาในทางปฏิบัติ: สนามแม่เหล็กความยาวจำกัด

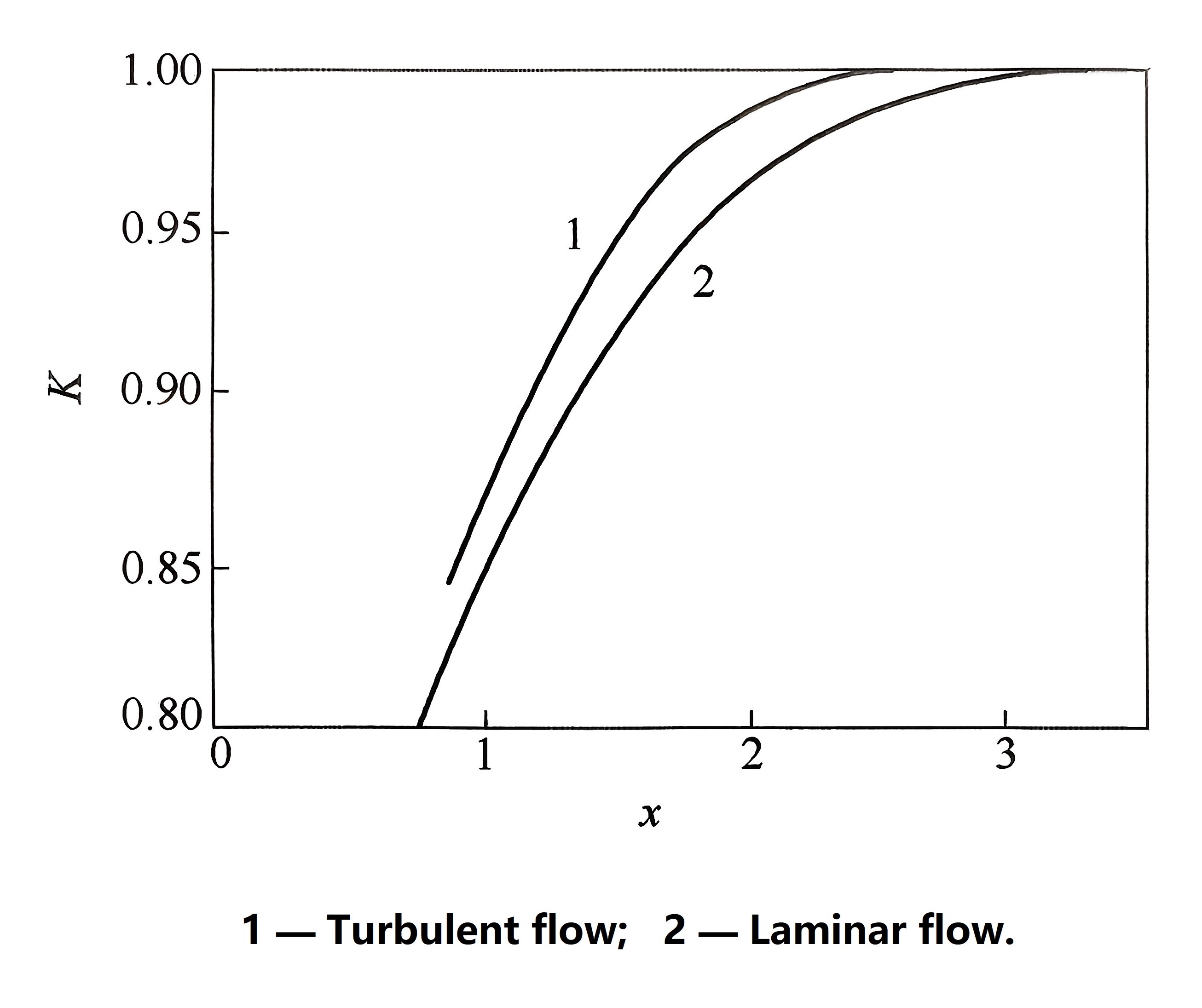

Limit magnetic filed correction factor curve
เส้นโค้งปัจจัยการแก้ไขสนามแม่เหล็กจำกัด
ในการใช้งานจริง สนามแม่เหล็กไม่สามารถแผ่ขยายออกไปได้ไม่จำกัด โดยสนามแม่เหล็กจะแรงที่สุดใกล้กับอิเล็กโทรด และอ่อนลงที่ปลาย การเปลี่ยนแปลงนี้อาจทำให้เกิดการบิดเบือนที่เรียกว่ากระแสเอ็ดดี้ ซึ่งส่งผลกระทบต่อความแม่นยำในการวัด ปรากฏการณ์นี้เรียกว่าปรากฏการณ์ขอบ

เพื่อชดเชยปัญหานี้ จึงมีการนำค่าตัวประกอบการแก้ไข (K) มาใช้ โดยเฉพาะอย่างยิ่งในท่อที่มีอัตราส่วนความยาวสนามแม่เหล็กต่อเส้นผ่านศูนย์กลางท่อต่ำ สำหรับท่อสมัยใหม่ส่วนใหญ่ที่มีการไหลแบบปั่นป่วน ผลกระทบจากขอบท่อจะเล็กน้อยหากอัตราส่วนนี้อยู่ที่ 2.5 หรือมากกว่า

วิธีการกระตุ้น: การให้พลังงานแก่สนามแม่เหล็ก

ระบบกระตุ้นถือเป็นหัวใจสำคัญของเครื่องวัด เนื่องจากระบบนี้สร้างสนามแม่เหล็ก วิธีการที่ใช้กำหนดการประมวลผลสัญญาณและส่งผลกระทบอย่างมีนัยสำคัญต่อประสิทธิภาพของเครื่องวัด มีวิธีการหลักสามวิธี ได้แก่

1. การกระตุ้น DC

วิธีนี้ใช้แม่เหล็กถาวรหรือแหล่งจ่ายไฟ DC เพื่อสร้างสนามแม่เหล็กคงที่ แม้ว่าจะง่ายและไม่เกิดการรบกวนจากไฟฟ้ากระแสสลับ แต่การกระตุ้น DC สามารถทำให้เกิดอิเล็กโทรไลซิสและโพลาไรเซชันของอิเล็กโทรดในของเหลวนำไฟฟ้าได้ ซึ่งจะทำให้การวัดผลหยุดชะงักและเกิดข้อผิดพลาด ดังนั้น การกระตุ้น DC จึงมักถูกสงวนไว้สำหรับการวัดของเหลวที่ไม่ใช่อิเล็กโทรไลต์ เช่น โลหะเหลว (เช่น โซเดียมหรือปรอท)

2. การกระตุ้นด้วยไฟฟ้ากระแสสลับ

การใช้แหล่งจ่ายไฟฟ้ากระแสสลับความถี่กำลัง (เช่น 50 เฮิรตซ์) จะสร้างสนามแม่เหล็กรูปไซน์ วิธีการนี้หลีกเลี่ยงปัญหาเรื่องโพลาไรเซชันของการกระตุ้นด้วยไฟฟ้ากระแสตรง แต่ก็ก่อให้เกิดความท้าทายในตัวของมันเอง:

การรบกวนแบบสี่เหลี่ยมจัตุรัส: สนามแม่เหล็กไฟฟ้าสลับกันสามารถเหนี่ยวนำให้เกิดแรงดันไฟฟ้า "เอฟเฟกต์หม้อแปลง" ที่ไม่ต้องการในวงจรอิเล็กโทรด ซึ่งอาจมีค่ามากกว่าสัญญาณการไหลจริงมาก
สัญญาณรบกวนในเฟส (โหมดทั่วไป): สัญญาณรบกวนที่มีเฟสเดียวกันกับสัญญาณการไหลสามารถปรากฏบนอิเล็กโทรดทั้งสอง โดยมักเกิดจากกระแสไฟฟ้ารบกวนหรือการเหนี่ยวนำไฟฟ้าสถิต
ความไม่เสถียร: ความผันผวนของแรงดันไฟฟ้าหรือความถี่ของแหล่งจ่ายไฟ AC อาจทำให้ความแรงของสนามแม่เหล็กเปลี่ยนแปลงไป ส่งผลให้การวัดไม่แม่นยำ

3. การกระตุ้นคลื่นสี่เหลี่ยมความถี่ต่ำ

นี่เป็นวิธีการที่ก้าวหน้าที่สุดและใช้กันอย่างแพร่หลายในปัจจุบัน วิธีนี้ผสมผสานข้อดีของทั้ง DC และ AC เข้าด้วยกัน ด้วยการใช้คลื่นสี่เหลี่ยมความถี่ต่ำ (เช่น 3-30Hz) จะทำให้:

กำจัดการโพลาไรซ์โดยการย้อนกลับสนามอย่างต่อเนื่อง
หลีกเลี่ยงการรบกวนแบบสี่เหลี่ยมจัตุรัสโดยการวัดสัญญาณการไหลในช่วงที่เสถียรของคลื่นสี่เหลี่ยม
ระงับกระแสน้ำวน ส่งผลให้มีเสถียรภาพจุดศูนย์ที่ยอดเยี่ยมและมีความแม่นยำสูง
ความก้าวหน้าสมัยใหม่ยังคงปรับปรุงเทคนิคนี้อย่างต่อเนื่องด้วยนวัตกรรมต่างๆ เช่น การกระตุ้นคลื่นสี่เหลี่ยมสามสถานะและความถี่คู่ ซึ่งช่วยเพิ่มประสิทธิภาพและความน่าเชื่อถือของเครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้าให้ดียิ่งขึ้น
